CATIA罗盘指南针复位4种方法汇总，哪个最快？

什么时候会用到罗盘呢？

1）一般在装配中移动产品或者DMU手动模拟中常常会借用罗盘来操作对象空间位置

2）当然在设计模块（创成式/零件设计等）使用罗盘对对象进行移动，这种移动是无参的

3）进行对齐视图操作时，如上一期讲的，用罗盘进行对齐视图时，部分操作方法会移动罗盘

4）进行【拔模分析】或者是自由曲面设计中也会用到

5）….其他情况（各位自行补充）而对于部分新手或者说对罗盘理解不到位的，可能就会在相关操作后，导致罗盘不能回到初始状态或绝对坐标状态，那么如何将罗盘快速复位呢？

今天给大家带来两种方法以及快速识别判断罗盘到底是不是处于绝对坐标状态/初始状态。下面介绍4种方法

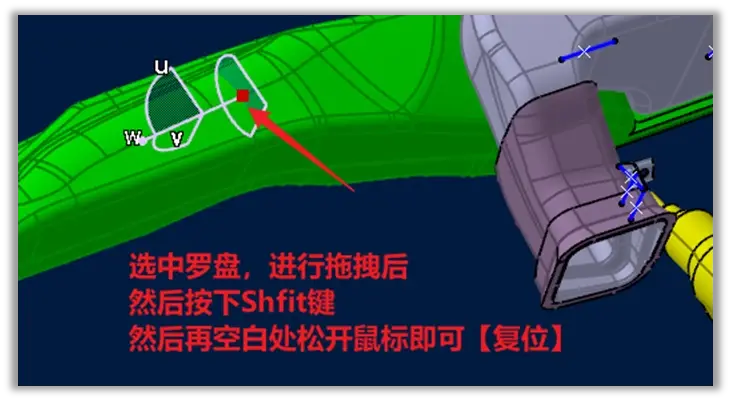

①方法一，拖动罗盘过程中按shift

出现这种十字箭头，表示已经选中指南针了

手法技巧：先选中罗盘，然后移动接着按下shift，实际操作这个过程是很快的哈。

②方法二，在视图中栏中重置罗盘

技巧说明：如果经常需要使用罗盘操作，建议将这个命令加载到工具栏中，设置个图标，这样操作起来更方便（省去切换多级菜单）

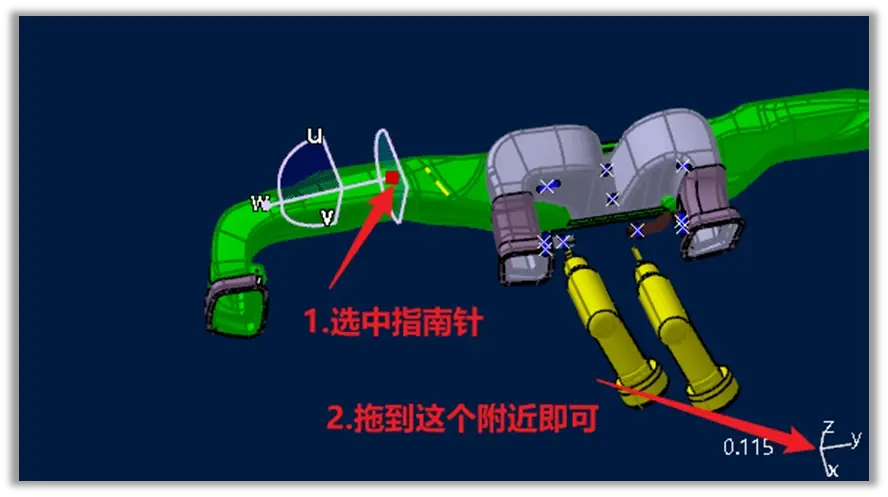

③方法三，拖拽至界面右下角小白色轴系位置

手法技巧：如果是第一次操作，可能会识别不到，尝试几下体验几下，后续操作就会非常快了

④方法四，关闭该文档，重新打卡（极其不推荐）操作前状态：

重新打开这文档后，你会发现罗盘已经自己恢复到初始位置了，这种方法，实在是太笨了，真心不推荐。

那么如何判断我的罗盘到底有没有重置成功呢？

这里也给大家分析3种判断技巧。

第一种：就是刚上面提到的，关闭当前文档，不管是part还是product都可以用这种方法，保证百分百罗盘复位。

第二种：通过与操作界面右下角白色罗盘对比查看，这个方法不是很准，但能看出一个大概，看看一致性如何了。

第三种：也是最最最高效的方法。查看罗盘的字母变化。如果罗盘没有复位或者没有重置的话，罗盘上显示是wuv，而如果是重置后的一定是显示xyz。记住哟，这个很实用。
