CATIA装配模块节点显示设置方法（进阶必看）

装配模块下设置节点显示内容的方法

我惊呆了！！！最近工作中接触到很多老铁竟然这么多人不知道这个设置？

打开某些装配类product文件时，你是否也有这样的疑问或者碰到这样的问题呢？为啥有的会显示中文或者是文件之外的名称呢，有些又不显示呢？以及有些为啥在你电脑打开显示的内容和在别人电脑打开显示的内容又不一样呢？

其实这些都是CATIA的设置问题

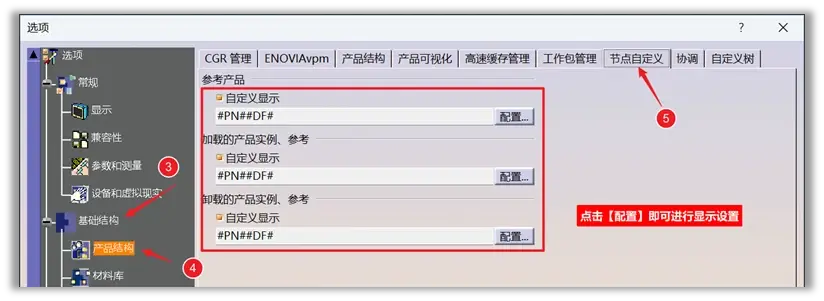

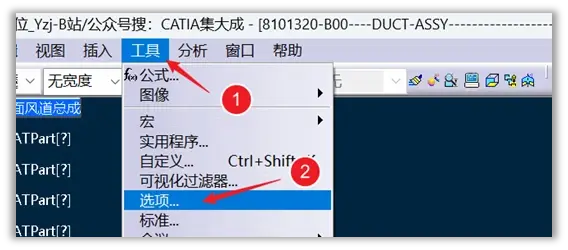

下面给展示设置方法：

想了解更多全套设置指南的看这【详细版】关于CATIA基础配置选项设置指南（共71页）

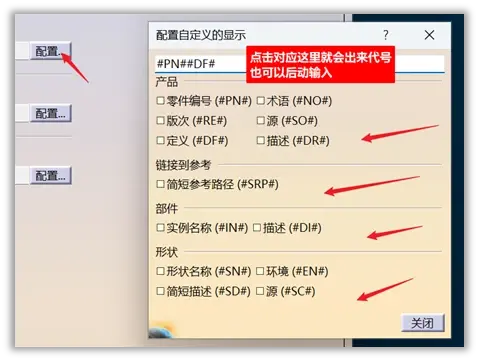

一般来说大成这三个配置都设置成一样，各位可以根据自己需求设置成不一样的。区别就是激活时显示设置、非激活时显示设置以及卸载状态显示设置。

设置完成后，点击确定，是可以立即生效的。如果还是啥也不显示，那就看看该文件属性是不是本身就没有写入相关名称

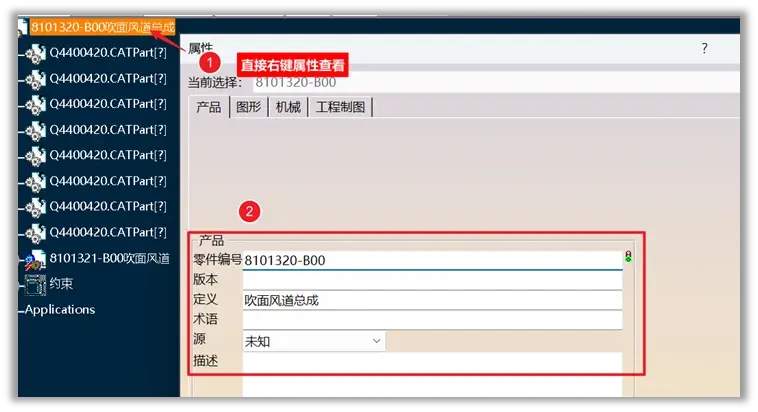

说明：这个主要是针对装配类文件更多属性的显示设置，当然单独的part文件部分类型的名称也是会有的，只不过需要通过属性才能查看

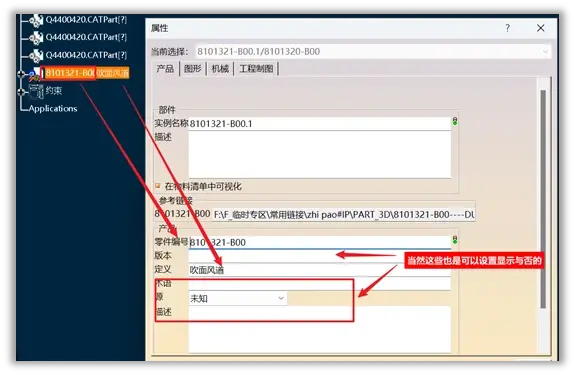

Product文件：

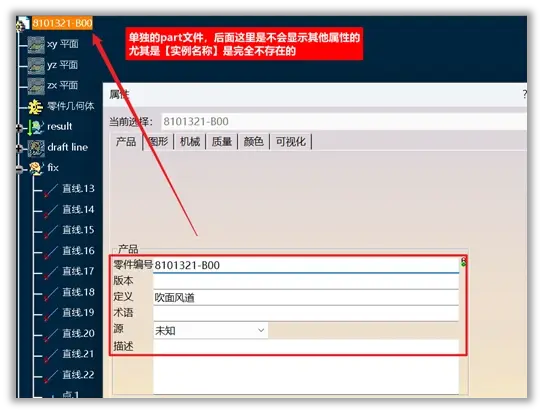

Part文件：

感觉不错的点赞和关注不要少

你的支持才是我持续更新的动力
