CATIA怎么快速测量零件长宽高尺寸？

找了很久，发现Catia测量零件的尺寸的方法很简单，用surface machining tools这个命令就可以。但是，问题来了，surface machining tools这个命令我找不到，同时评论区也是一堆吐槽的。在不停的找资料加自己摸索的情况下，终于用上这个命令了，以下是具体操作方法：

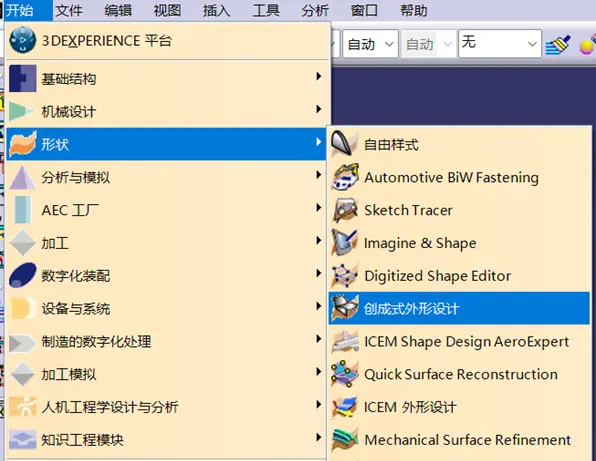

（1）打开你的零件之后，先打开创成式曲面设计模块，创成式曲面设计模块，创成式曲面设计模块，（重要的话说三遍）。

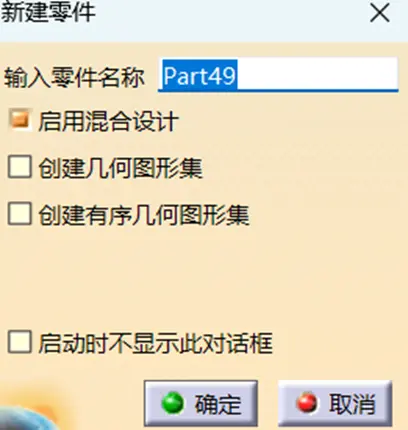

当你点完之后，可能会弹出一个小窗口，说要先建一个零件，这肯定是不行的，如果新建零件，我们打开的零件会消失，也就没法测量。“会弹出一个小窗口”是由于你的零件没激活，解决方法就是在左边零件数上选中第一个零件号双击两下，再重新打开创成式曲面设计模块

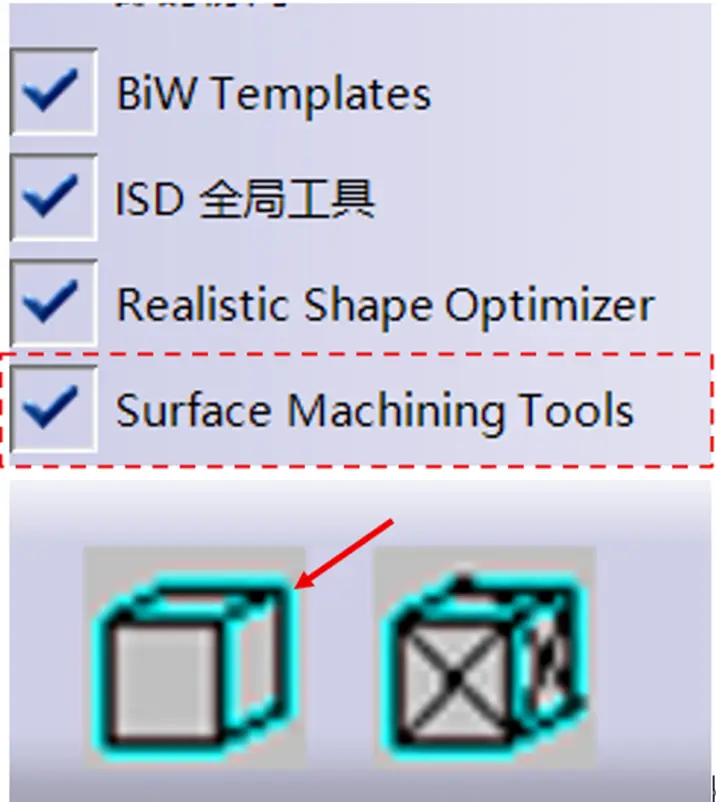

（2）打开之后在下方工具栏的地方鼠标右击调出工具栏，勾选Surface Machining Tools，然后看看右边工具栏上有没有出现我箭头所示的小方框，有的话就说明成功了，测量方法是先点小方框，再点零件。如果勾选了没出先小方框，那就是被隐藏了，把右边的工具全拖出来找就行了
