PCB设计入门总结（建议收藏）

阅读数 6

该文章是从各种AD初学入门教程里的提炼总结，里面包含设计一个PCB所需要的全部流程，我以设计51系统为例，对整个过程进行详细阐述。那这篇文章到底有什么用，这个是设计一个完整PCB的流程，值得收藏起来，对于新手进行设计PCB时，可以对照步骤进行学习，因为视频内容得做笔记，这个省去了记笔记的时间，方便对照学习。里面包含有对一些常用功能的介绍。

至于AD如何入门，首先，先找一些视频学习资料，之后开始进行实操，可以找一个简单小项目进行练习，看完视频再看此文档，会对整体有个跟清晰的认识，也可以对着文档边实操。

创建PCB project

总共包含三个步骤：（创建完记得都进行保存）

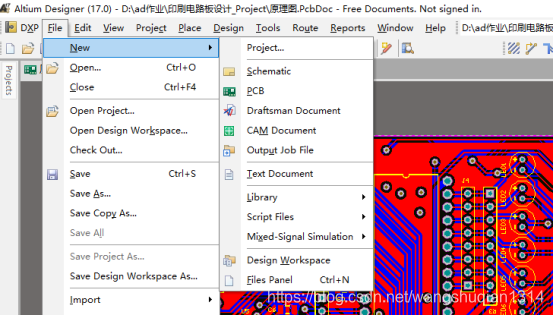

1、总工程文件创建File→new→project

2、创建原理图文件File→new→Schematic

3、创建PCB文件 File→new→PCB

在这里插入图片描述

**(如果多创建了原理图或PCB文件，用右键就可以进行删除，但是这只是从项目中删除，并没有从硬盘中删除，如果需要还需在硬盘中再删除一遍。)

AD软件，功能窗口熟悉

从左上方开始：

在这里插入图片描述

DXP:对系统进行设置（几乎没有用到）

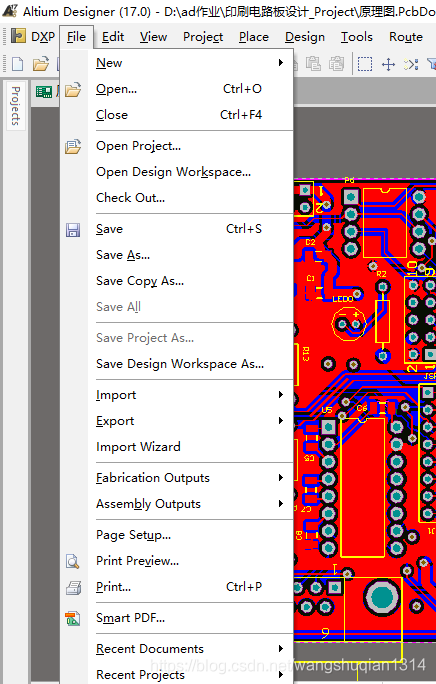

File： 1、新建文件功能，如前面所述；

2、对文档进行操作（常见的打开、保存等）；

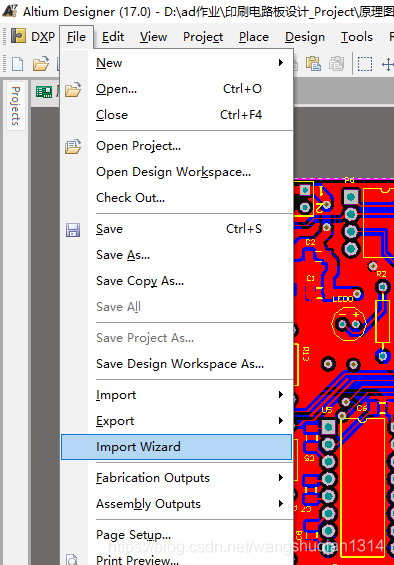

3、对文档进行转换（文档向导）例如：Protel 99SE转换成AD或AD转换成Protel 99SE,具体的转化方法这篇博文有提到在这里插入图片描述

在这里插入图片描述

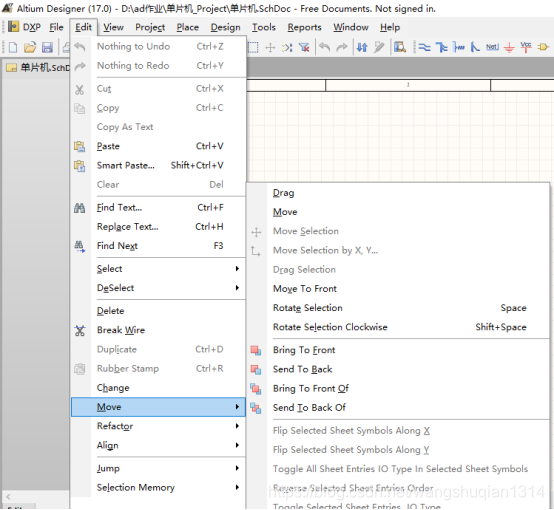

Edit:

1、前进、后退

对元件进行操作

在这里插入图片描述

具体操作内容，很多教学视频内容都有讲到，这里主要补充一下一些自己遇到的问题的解决方法：
AD中遇到off grid pin如何处理
 AD中如何整体修改丝印大小？
AD原理图中如何修改系统库中的引脚
 AD如何修改图纸大小

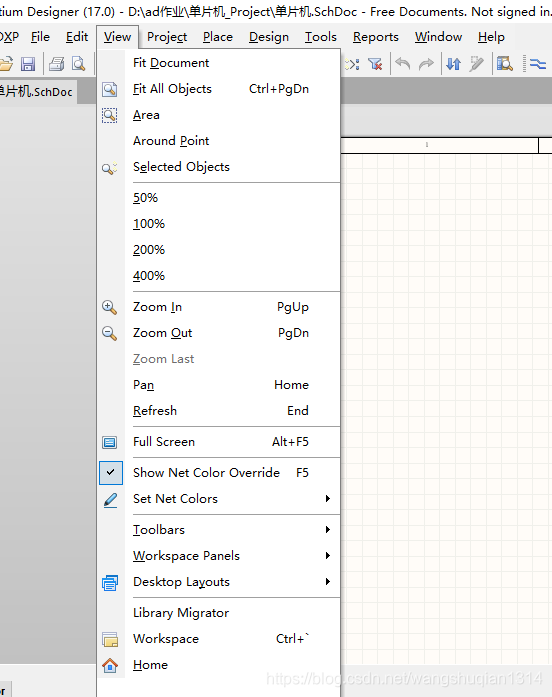

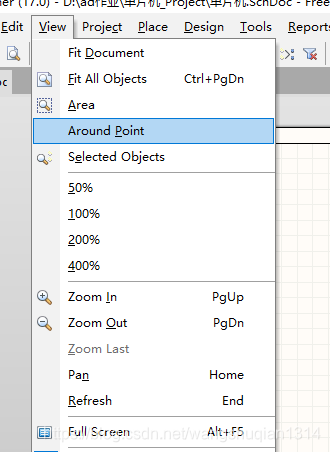

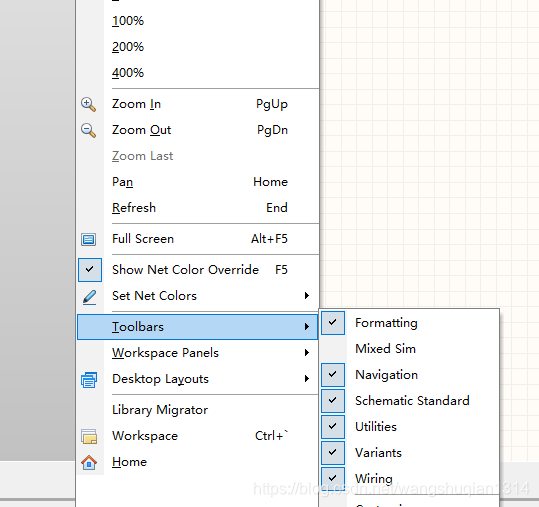

View：

1、适应大小；

2、自动缩放；

3、快速缩放：（1）、Ctrl+滚轮；（2）、Ctrl+右键+前后移动；（3）、Pageup、Pagedown;（4）、按住滚轮+前后移动鼠标

4、左右移动：（1）、shift+滚轮（2）、右键拖动

5、全屏

6、Toolbas（即工具条显不显示）

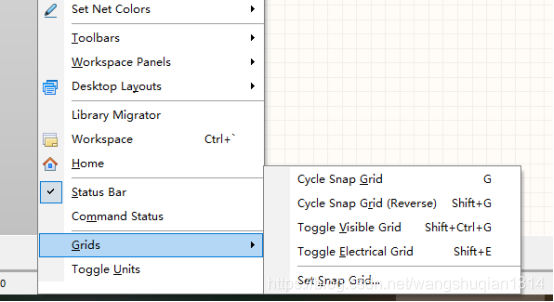

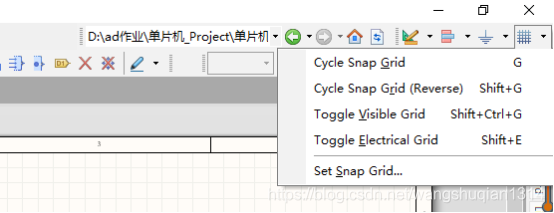

7、格点：格点大小；显不显示格点；

8、单位（mil、cm之间进行切换，也可使用快捷键Q进行切换）
在这里插入图片描述

在这里插入图片描述

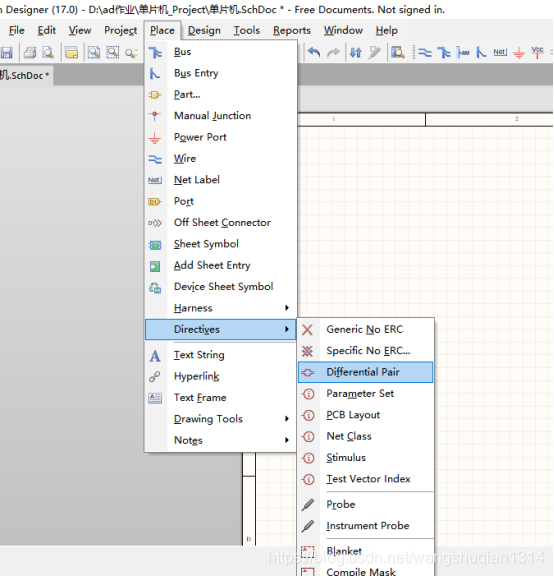

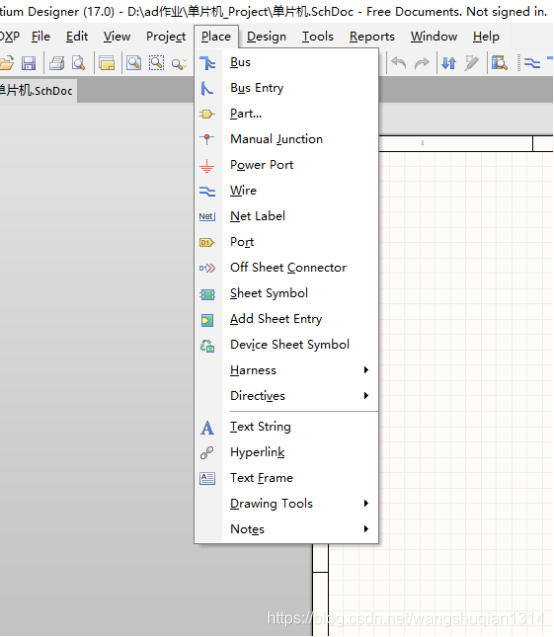

Place:里面主要是构成原理图的一些结构摆放

总线、导线、排针、器件、字符串（丝印）、网络标签等等；

也有一些电气规格检查时，一些操作命令；

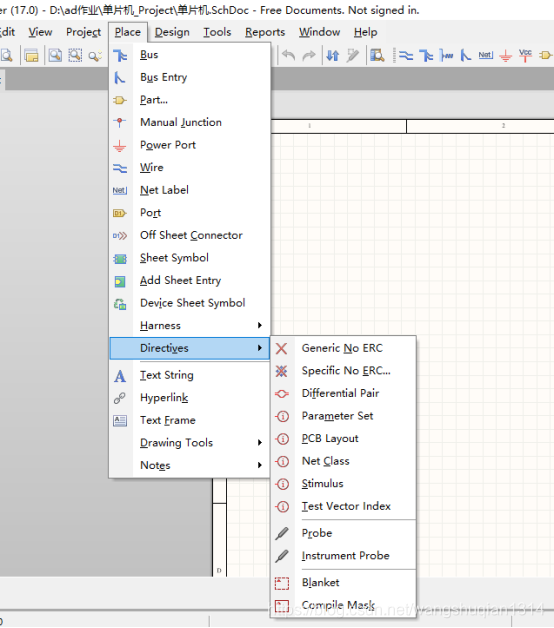

1、place→Directives→可以把某个区域屏蔽掉

2、place→Directives→NO ERC消除编译警告

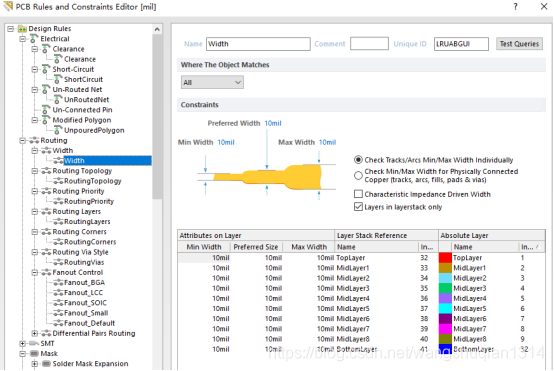

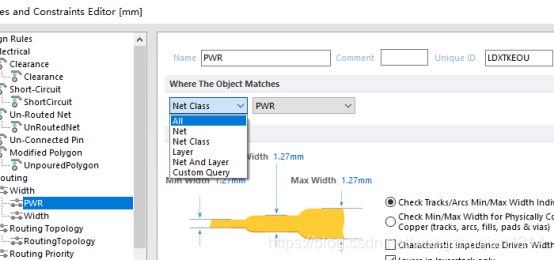

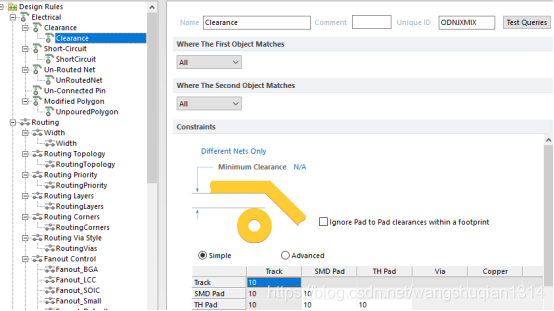

3、place→Directives→parameter set 添加 pcb设计 规则

4、Place→ Text string（放置字符串）

5、Place→Text Frame（放置文本框）→再单击，就可以输入文字

6、

在这里插入图片描述

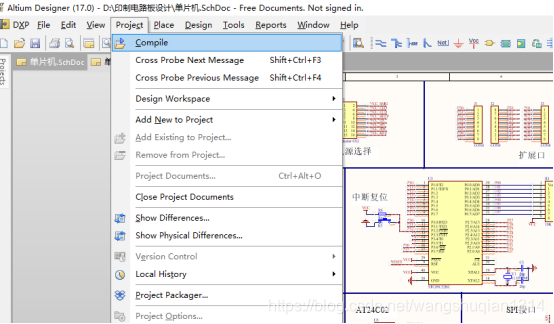

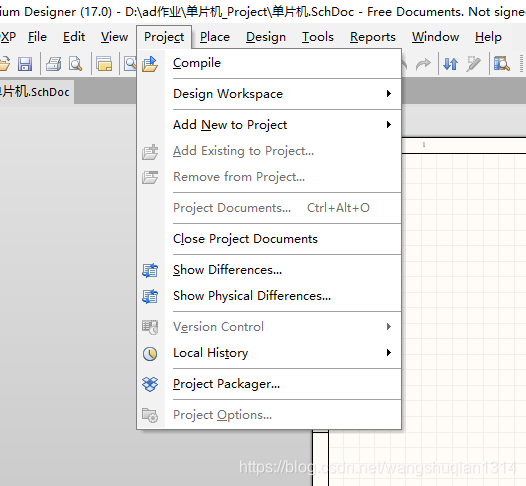

Project：

1、创建；2、添加文档；3、移除文档；4、打包文件；5、编译

在这里插入图片描述

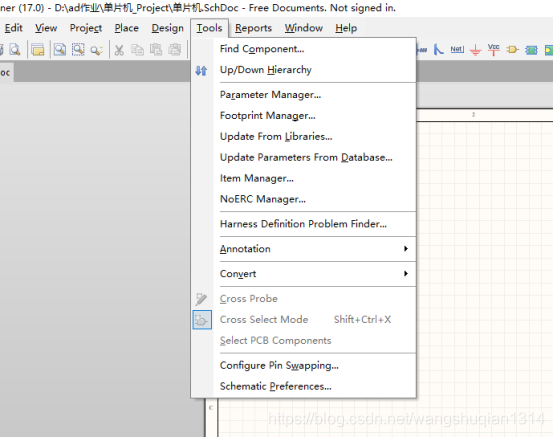

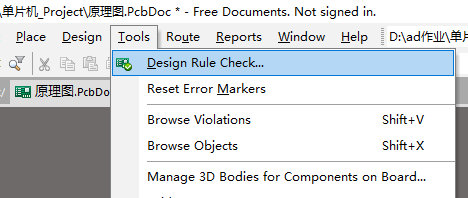

Tools:

1、参数

2、编辑

3、对元器件进行操作

4、仿真

5、个性化设置

6、管脚映射

在这里插入图片描述

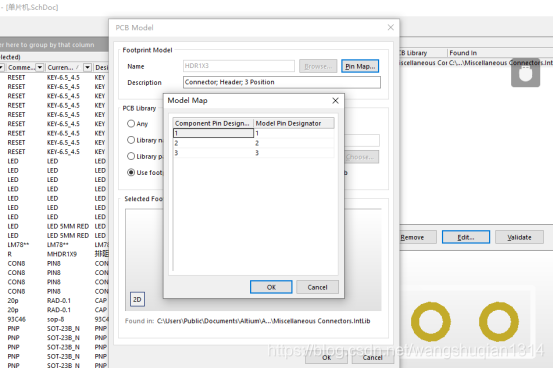

Tools→Footprint Manager 修改元件封装

Tools→Parameter Manager 修改参数

Windows：排列、隐藏、、、

工具条说明：

在这里插入图片描述

文档新建、打开、保存、打印、空间区域的缩放、复制、粘贴、剪切操作、撤回等操作，具体查看，只需将鼠标放在图标上就可以显示出来。

在这里插入图片描述

画原理图的一些快捷菜单，这样不用经常上place上去一个一个找；

在这里插入图片描述

前进、后退窗口之类的

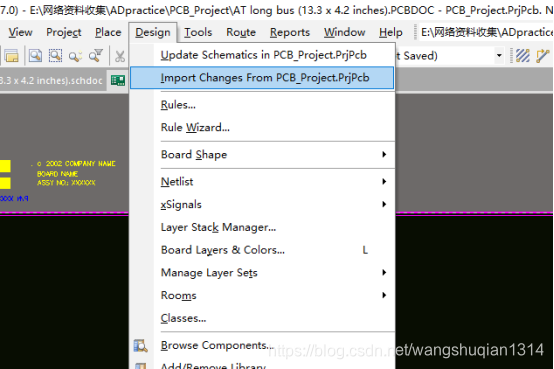

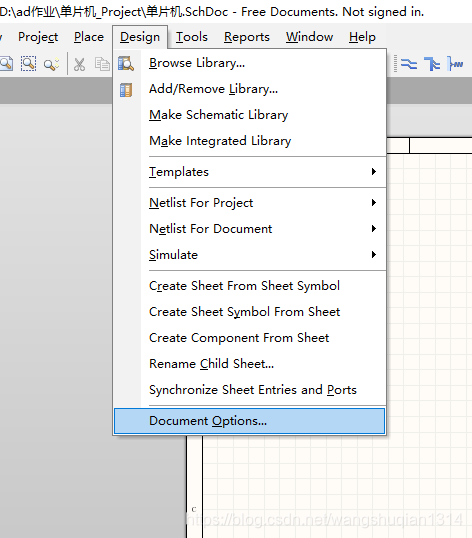

Design：

一、打开工作簿

在这里插入图片描述

打开工作薄的方法有很多，一种类似上面操作，一种是快捷键D+O，另一种是右键→Option→Document Option；

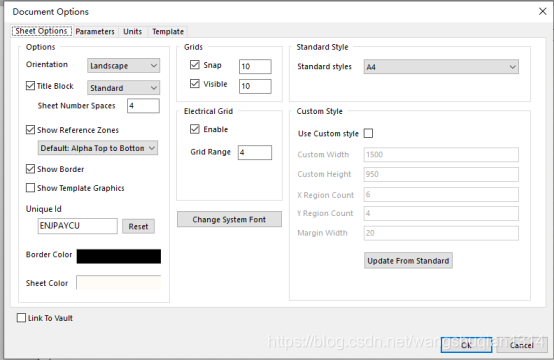

1、sheet options介绍：

在这里插入图片描述

这是原理图横向放置；

标题栏的设定，有两种标准；

有无边界；

格子距离，即鼠标移动距离；

搜索的范围，如连导线；

修改原理图纸的大小；

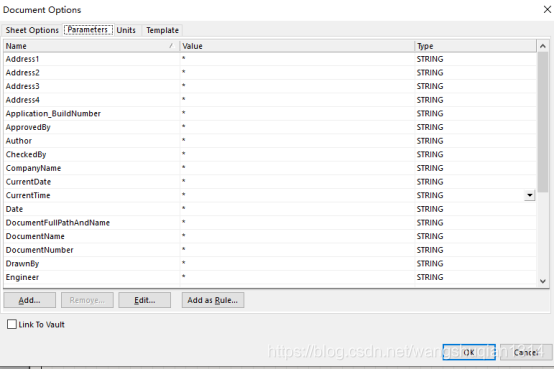

2、parameters：

参数设定，会在title、block里显示

在这里插入图片描述

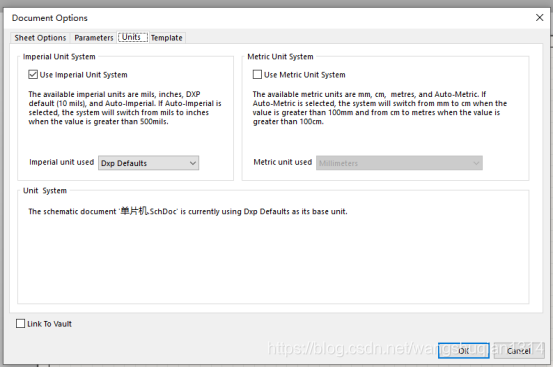

3、unit：单位选择

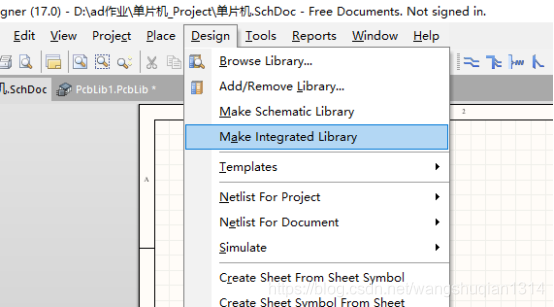

二、design→Make Schematic Library 生成原理图库

design→生成网表

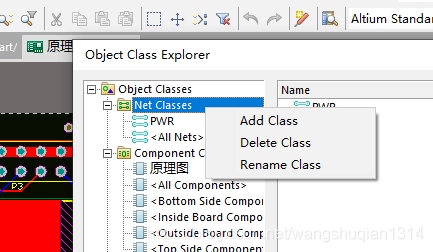

design→生成文件

Schematic—General（即Tool–Preferences）

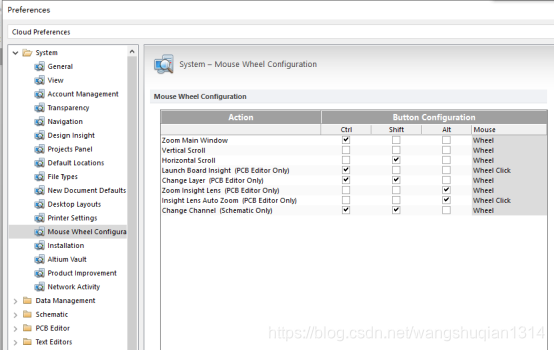

1、Mouse Wheel Configuration设置鼠标的快捷键

在这里插入图片描述

2、左下角的set to default是恢复出厂设置；

在这里插入图片描述

原理图的绘制

1、对库进行操作

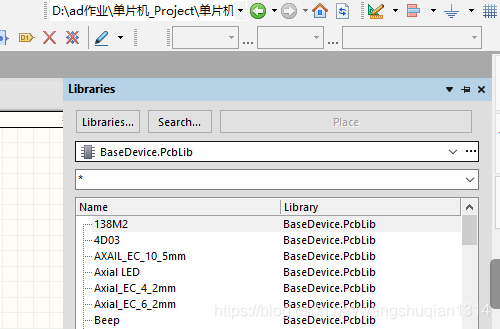

查找元件

1、用* ，直接将名字输进去

2、Search进行检索

在这里插入图片描述

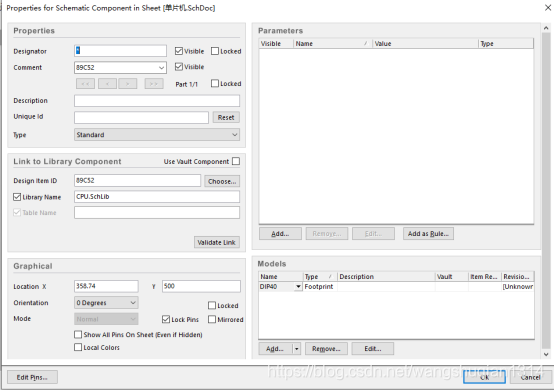

选中一个元件后，对元件进行参数修改：

按tab键（或双击元件）即可修改属性

在这里插入图片描述

可修改名字；

在这里插入图片描述

注释；

在这里插入图片描述

类型；在这里插入图片描述

可对引脚进行直接编辑；

在这里插入图片描述

绘制时一些技巧总结：

1、空格键可以旋转90°，按X、Y键也可以；

2、导线通常90°拐弯，shift+space可以改变旋转角度

在这里插入图片描述

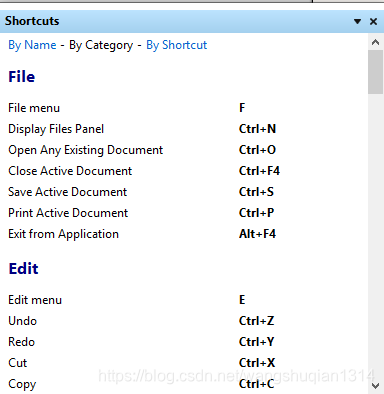

快捷键的查看

4、在点完元器件或导线，按F1也可以查看快捷键

5、画个框，按

在这里插入图片描述

，放在框中，这样即可整体移动；

6、Edit→Delete，点在什么地方，就会把该地方给删除；

7、快捷键，M+D，可以进行drag操作；

8、原理图连线太长时，可以用网络标识符

在这里插入图片描述

9、Edit→break wire，可以进行断线操作；

10、Ctrl+F进行搜索

11、Ctrl+H查找、替换
12、全局修改：AD中如何整体修改丝印大小？（其他大部分与这原理相似）

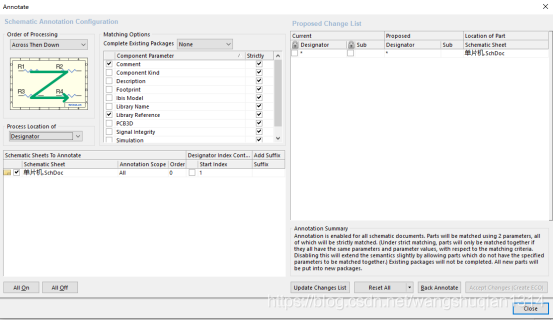

13、如何对所有元器件进行整体的编号？

Tools→Annotate Schematics

选择方向→Update change list→accept changes

在这里插入图片描述

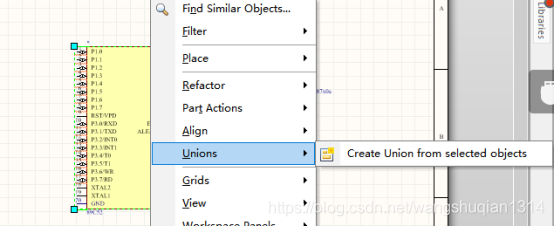

13、如何让几个元件形成一个整体？

先选中几个元件→右键→Union→create

在这里插入图片描述

同理，还是同样的操作方法也可以使其解除整体；

原理图库设计：

New→library

菜单栏的功能基本与原理图相似，这里不在赘述。
在这里插入图片描述

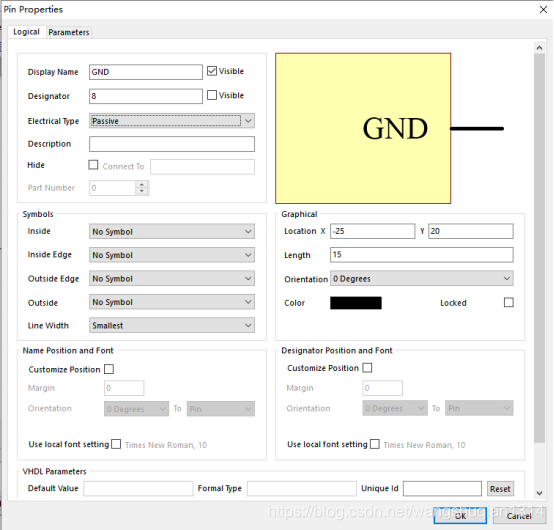

1、

，✔表示被隐藏，connect to 别隐藏的引脚连在什么上；

2、在这里插入图片描述

，引脚类型，passive是无源型，不会对其进行检查；

3、在这里插入图片描述

其中，inside表示框中的符号

Inside edge 是不是时钟引脚

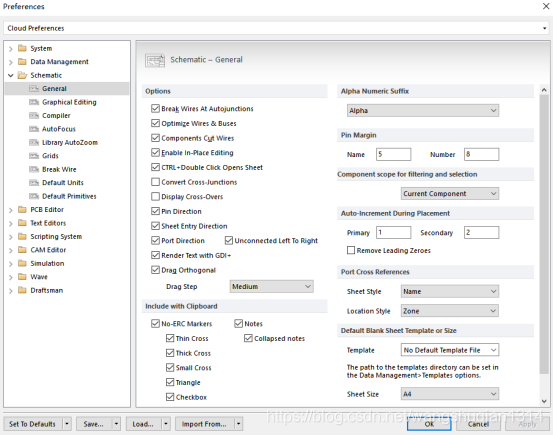

4、想让pin引脚序号自动减小

Tools → Schematic preferences → Schematic–General →

在这里插入图片描述

修改secondary即可进操作，比如改成2，那么第一次序号如果是1，下次自动跳到3；

5、引脚隐藏后如何查看？ View → show hidden pins

6、一个元件可以分为多个part

一、先建立一个comment →Part A

二、Tools → New Part →Part B

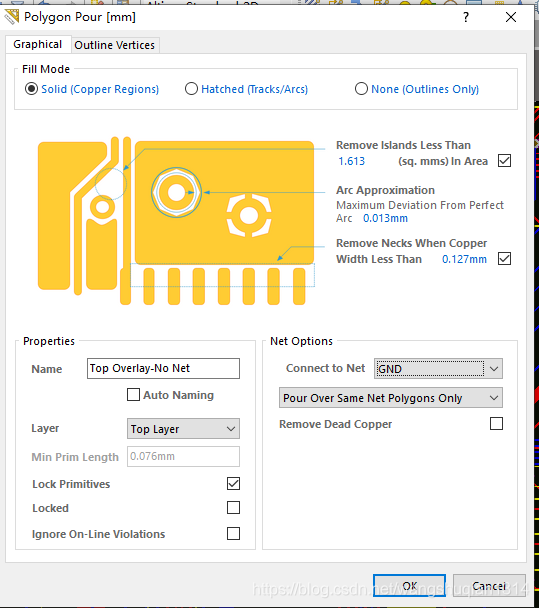

PCB库的设计：

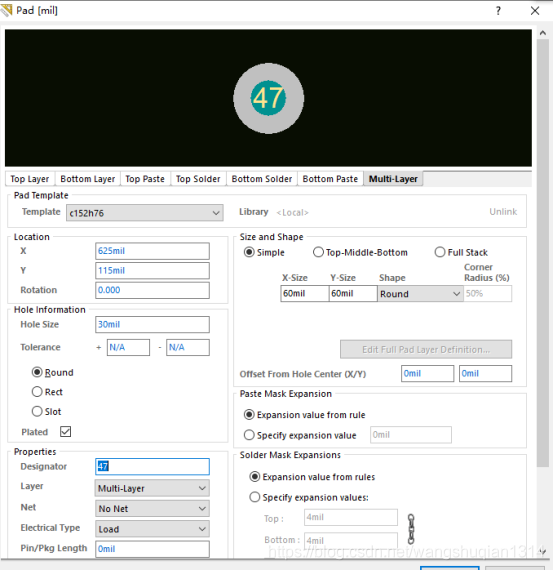

1、焊盘属性：properties
在这里插入图片描述

Designator：代表序号
Layer → top →如贴片

穿孔

Bottom

2、设计时焊盘通常要比datasheet中尺寸长1mm

3、要使焊盘对齐，选中完后，右键 → Align → 选择对齐方式

4、对于一些常用元件可以进行封装向导创建，操作更加快捷方便；
AD如何使用向导快速画DIP系列

5、设置参考点（通常是手动绘制时使用），Edit → Set Reference →

在这里插入图片描述
