protel 有两种方法可以输出工程的器件列表，一种是在原理图中，另外一种在PCB文件中，推荐使用在PCB文件中，更为准确
1. 原理图

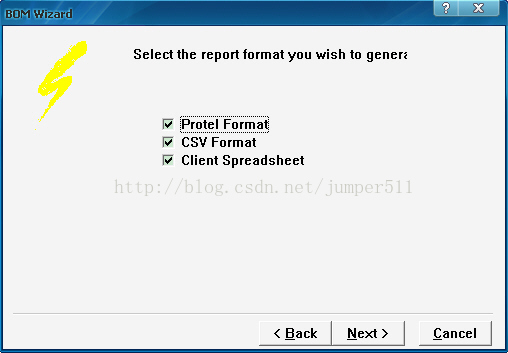

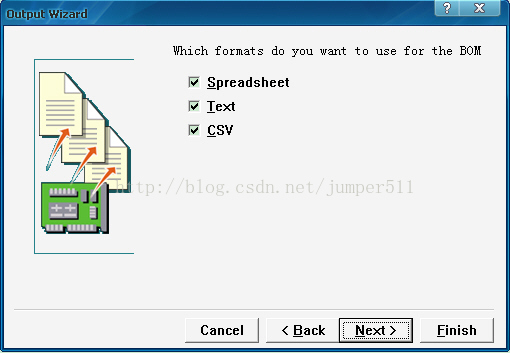

通过执行report--->bill of meterial, 直接点击next, 在如下的界面中选择输出的格式，将所有格式都选择上就可以了

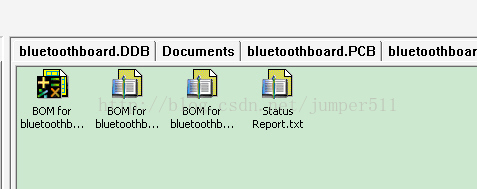

之后会生成三个文件，以不同的方式显示器件列表
2. PCB生成

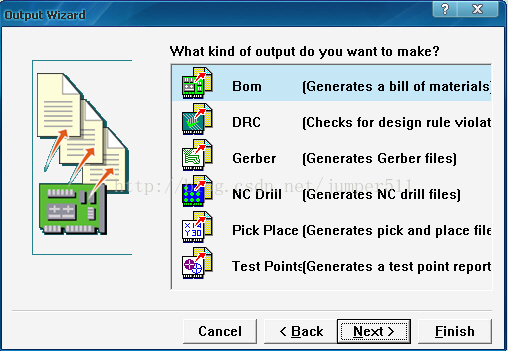

执行file----> CAM manager...., 在下面弹出的对话框中选择BOM

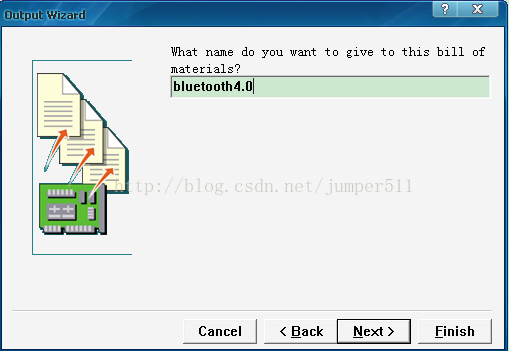

输出清单名称
选择所有格式

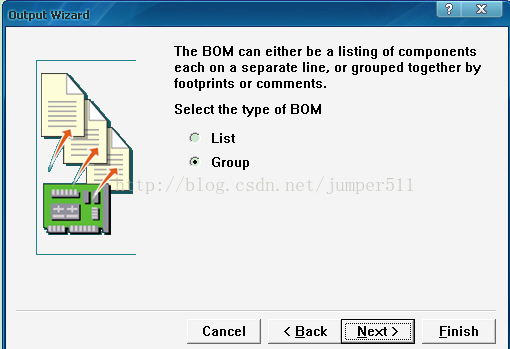

选择group

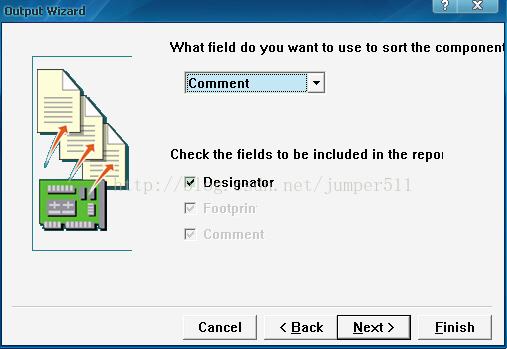

选择这两项

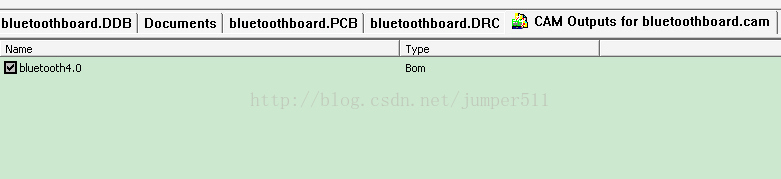

继续点击next, 最后finish, 界面如下

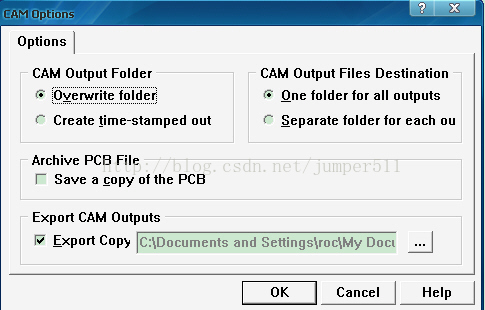

通过执行tools----> preference可以设置输出BOM的路径
最后通过tools---->Generate CAM Files生成 BOM文件 ，如下所示
