ADC0832与AT24C04A的Protel驱动仿真

阅读数 5

今天在网上下载也一个仿真程序,我也照着它搭了电路，现在就来学习一波
在这里插入图片描述这个电路就是通过压力检测元件M1检测外部压力，它会输出一个模拟电压，通过U3的AD09C32对模拟量进行转换得到数字量，然后显示在数码管中同时也把数据写在24C04上。今天我主要学习一下ADC09C32和24C04

现在先来看ADC09C32:
在这里插入图片描述

参数：

1、8位分辨率 2、0~5v的模拟电压输入 3、两路模拟输出

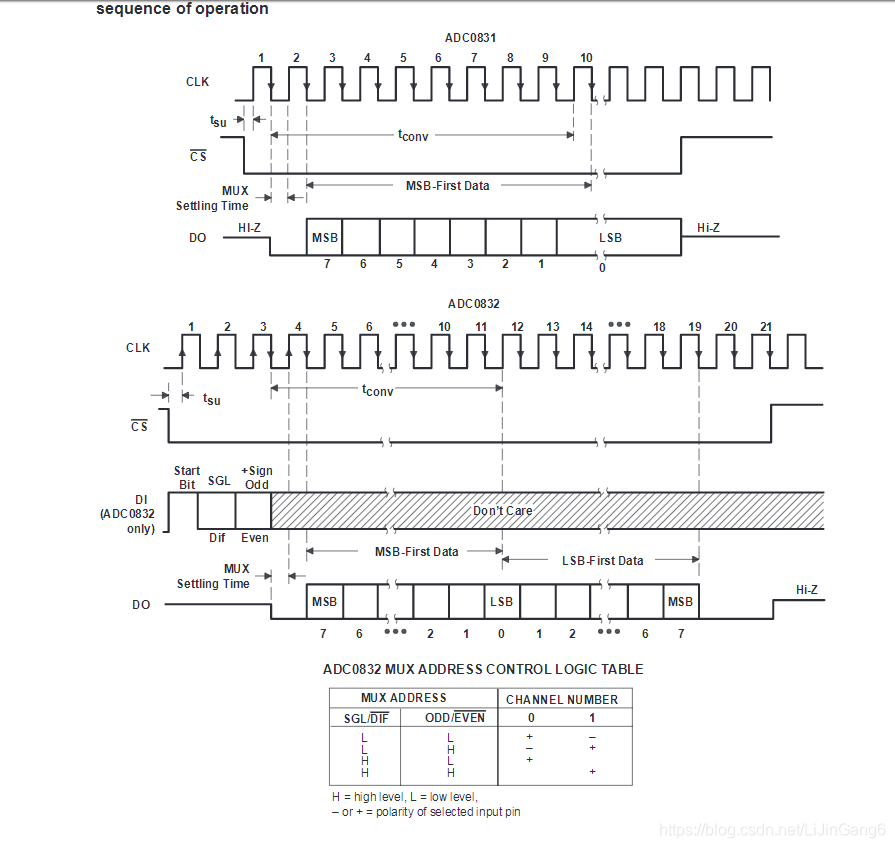

它的时序电路图是：

第一步：先拉低片选

第二步：选择转换通道，上面的时序图的箭头，1~3是上升沿有效，后面才是下降沿可读取

unsigned int Adc0832(unsigned char channel)     //
{
    unsigned char i=0;
    unsigned char j;
    unsigned int dat=0;
    unsigned char ndat=0;
    if(channel==0)channel=2;//电路图上面是选择了通道0，根据上面的表格就是要发送1 0，也就是2
    if(channel==1)channel=3;
    ADDI=1; //先拉高DI引脚，先发送起始位
    _nop_();//空指令，只是用来延时而已
    _nop_();
    ADCS=0;//拉低片选
    _nop_();
    _nop_();
    ADCLK=1;//拉高时钟，
    _nop_();
    _nop_();
    ADCLK=0;//拉低时钟
    _nop_();
    _nop_();
     ADDI=(channel>>1)&0x1; //先对DI进行操作，再拉高时钟
     _nop_();
    ADCLK=1;
    _nop_();
    _nop_();
    ADCLK=0;
    _nop_();
    _nop_();
   ADDI=channel&0x1;
    _nop_();
  	ADCLK=1;
    _nop_();
     _nop_();
    ADCLK=0; //通道选择结束，拉低时钟引脚
    ADDI=1;
    _nop_();
    _nop_();
    dat=0;
    for(i=0;i<8;i++)
    {
        ADCLK=1;
        _nop_();
        _nop_();
        ADCLK=0; //先拉低数据，再读取
        _nop_();
        _nop_();
        dat<<=1;
        dat= dat<<=1|ADDO;
    }
    ndat=0;
    for(0=1;i<8;i++)
    {
    	ndat |=ADDO<<i; //第0位上面已经转换过了，这里就不在继续转换了，直接读
        ADCLK=1;
        _nop_();
        _nop_();
        ADCLK=0;//先拉低数据，再读取
        _nop_();
        _nop_();
    }
    ADCS=1;//转换完成止呕，拉高片选
    ADCLK=0;//拉低时钟
    ADDI=1;//拉高输入
 	return (dat == ndat) ? dat:0;
 	//判断是否相等，相等的话那就返回dat,不相等的话返回0；
}

2、AT24C04A这款芯片是4Kb掉电可擦除存储芯片，它采用I2C的通讯协议,I2C的时序如下

1、空闲状态：

SDA和SCL都是高电平

2、启动信号

SCL为高电平的时候，SDA由高电平跳变成低电平

void Start()
{
  SDA = 1;
  DelayMs(1);
  SCL = 1;
  DelayMs(1);
  SDA = 0;
  DelayMs(1);
  SCL = 0;
  DelayMs(1);
}

3、停止信号

SCL为高电平的时候，SDA由低电平跳变成高电平

void Stop()
{
  SCL = 0;
  DelayMs(1);
  SDA = 0;
  DelayMs(1);
  SCL = 1;
  DelayMs(1);
  SDA = 1;
  DelayMs(1);
}

4、数据传送：

SCL为高电平的时候，SDA必须为稳定的状态

写

bit Write8bit(unsigned char input)
{
  unsigned char tmp;
  for(tmp =8;tmp!=0;tmp--)
  {
   SDA = (bit)(input&0x80);
   DelayMs(1);
   SCL = 1;
   DelayMs(1);
   SCL = 0;
   DelayMs(1);
   input = input << 1;
  }
  return 1;
}

读

unsigned char Read8Bit()
{
unsigned char tmp,rbyte = 0;
for(tmp=8;tmp!=0;tmp--)
{
  SCL = 1;
  DelayMs(1);
  rbyte = rbyte << 1;
  DelayMs(1);
  rbyte = rbyte|((unsigned char)(SDA));
  SCL = 0;
  DelayMs(1);
}

5、应答信号

当发送第9个脉冲的时候，接收器会发送一个低电平表示应答

void Ack()
{
SDA = 0;
DelayMs(1);
SCL = 1;
DelayMs(1);
SCL = 0 ;
DelayMs(1);
SDA = 1;
DelayMs(1);
}

6、非应答

当发送第9个脉冲的时候，接收器会发送高电平表示应答

void NoAck()
{
SDA = 1;
DelayMs(1);
SCL = 1;
DelayMs(1);
SCL = 0 ;
DelayMs(1);
}

7、检测时候应答

bit TestAck()
{
  bit ErrorBit;
  SDA = 1;
  DelayMs(1);
  SCL = 1;
  DelayMs(1);
  ErrorBit = SDA;
  DelayMs(1);
  SCL = 0;
  DelayMs(1);
  return(ErrorBit);
}

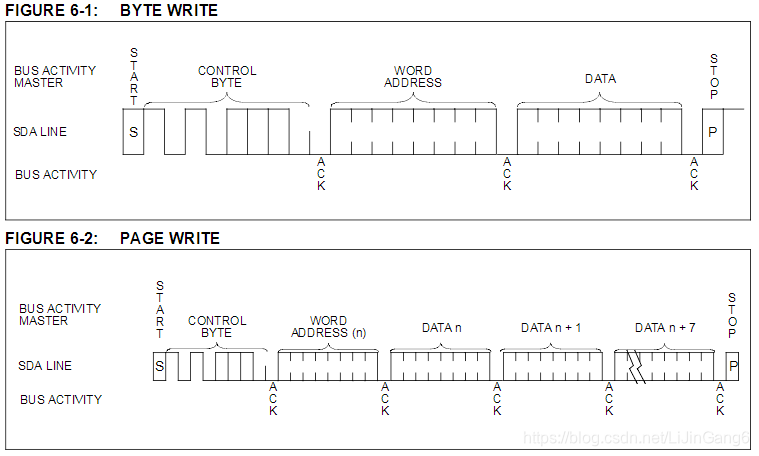

芯片的写时序
在这里插入图片描述

void WriteI2C(unsigned char *Wdata, unsigned char RomAddress, unsigned char number)
{
  Start();//先发送一个起始信号
  Write8bit(WriteDeviceAddress);//发送0xA0(第0位为0表示写)
  if (TestAck()){  //非应答的话那就直接停止返回
	Stop();
	return；
  }
  Write8bit(RomAddress); //发送你要存入的地址
  if (TestAck()){
	Stop();
  }
  for(;number!=0;number--){ //写入数据
	   Write8bit(*Wdata);
	  if (TestAck()){
		Stop();
		return；
	  }
  	 Wdata++;
  }
  Stop(); //结束写操作
  DelayMs(1);
}

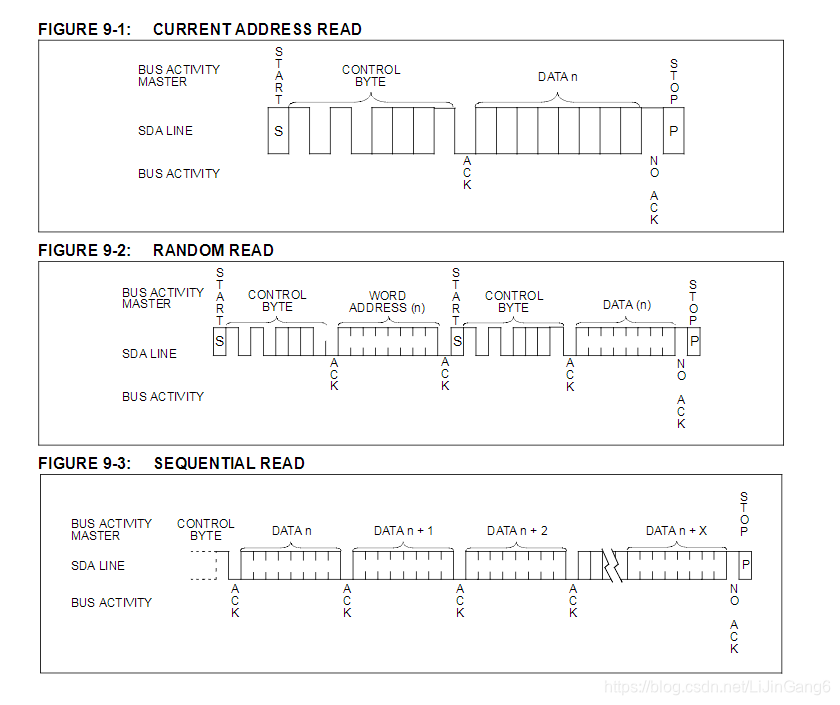

芯片的读时序
在这里插入图片描述

根据9-2的时序代码如下：

void ReadI2C(unsigned char* RamAddress,unsigned char RomAddress,unsigned char bytes)
{
	Start();
	Write8bit(WriteDeviceAddress); //先发送的芯片地址0xa0
	 if (TestAck()){
		Stop();
	 }
	Write8bit(RomAddress);//在发送要读取的地址
	 if (TestAck()){
		Stop();
	 }
	Start(); //重新给个起始信号
	Write8bit(ReadDeviceAddress); //发送0A1
	 if (TestAck()){
		Stop();
	 }
	while(bytes != 1)
	{
	  *RamAddress = Read8Bit(); //读取数据
	  Ack();//然后给个应答
	  RamAddress++;
	  bytes--;
	}
    *RamAddress = Read8Bit();
	NoAck();//读取结束，发出一个非应答信号
	Stop();
}
