《高层建筑混凝土结构技术规程》JGJ 3—2010：

4．3．5 进行结构时程分析时，应符合下列要求32313133353236313431303231363533e78988e69d8331333363393130：

1

应按建筑场地类别和设计地震分组选取实际地震记录和人工模拟的加速度时程曲线，其中实际地震记录的数量不应少于总数量的2／3，多组时程曲线的平均地震影响系数曲线应与振型分解反应谱法所采用的地震影响系数曲线在统计意义上相符；弹性时程分析时，每条时程曲线计算所得结构底部剪力不应小于振型分解反应谱法计算结果的65％，多条时程曲线计算所得结构底部剪力的平均值不应小于振型分解反应谱法计算结果的80％。

2

地震波的持续时间不宜小于建筑结构基本自振周期的5倍和15s，地震波的时间间距可取0.01s或0.02s。

3

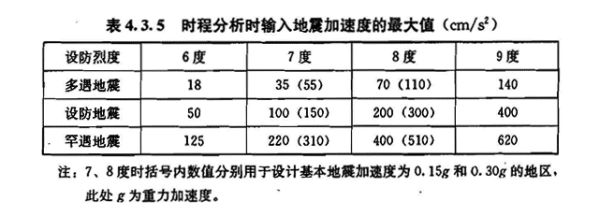

输入地震加速度的最大值可按表4．3．5采用。

4

当取三组时程曲线进行计算时，结构地震作用效应宜取时程法计算结果的包络值与振型分解反应谱法计算结果的较大值；当取七组及七组以上时程曲线进行计算时，结构地震作用效应可取时程法计算结果的平均值与振型分解反应谱法计算结果的较大值。

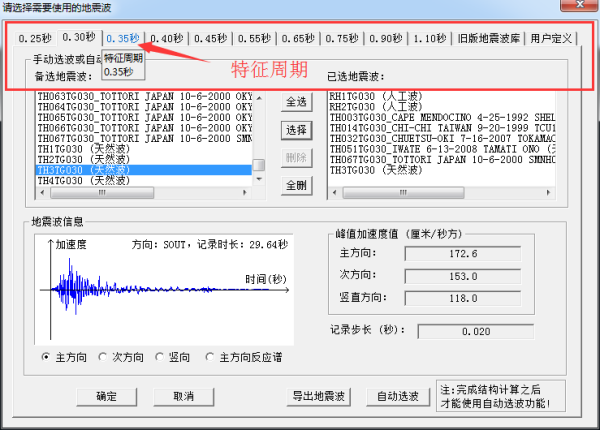

第一排选项卡上的特征周期，是根据场地类别和设防烈度，按《抗规》查的：

5．1．4

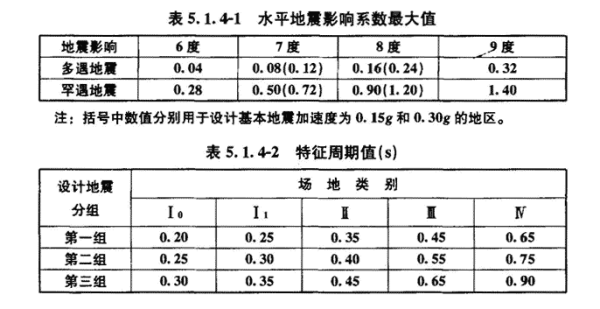

建筑结构的地震影响系数应根据烈度、场地类别、设计地震分组和结构自振周期以及阻尼比确定。其水平地震影响系数最大值应按表5．1．4—1采用；特征周期应根据场地类别和设计地震分组按表5．1．4—2采用，计算罕遇地震作用时，特征周期应增加0.05s。

注：周期大于6.0s的建筑结构所采用的地震影响系数应专门研究。

不懂的可以追问，谢谢！
