nCode：DesignLife案例教程二：nCode DesignLife疲劳分析案例教程（二）

这个案例使用应变-寿命（E-N）方法来计算一个新的山地自行车车 架设 计在结构荷载下的疲劳寿命。E-N方法通常涉及一些循环荷载相对较大且具有大量相关塑性变形以及相对较短寿命的情况。这种行为通常被称为低周疲劳或应变-寿命疲劳，尽管即使在高周情况下使用E-N方法也是完全有效的。从低循环（仅E-N）到高循环（S-N和E-N）疲劳行为的转变通常发生在10³到10⁴个循环的范围内。

与上一章nCode案例教程一——简单S-N疲劳不同，这里我们将使用time history文件提供荷载-时间关系曲线的输入（案例教程一种使用DesignLife生成恒定振幅荷载）。荷载—时间关系曲线代表了静态荷载情况下的荷载系数，因为山地自行车的下坡路线是极其艰难的。因此，寿命不仅可以用框架的哪些部分最容易损坏来表示，还可以 量化  为在可能发生故障之前，它可以重复下坡过程的次数。

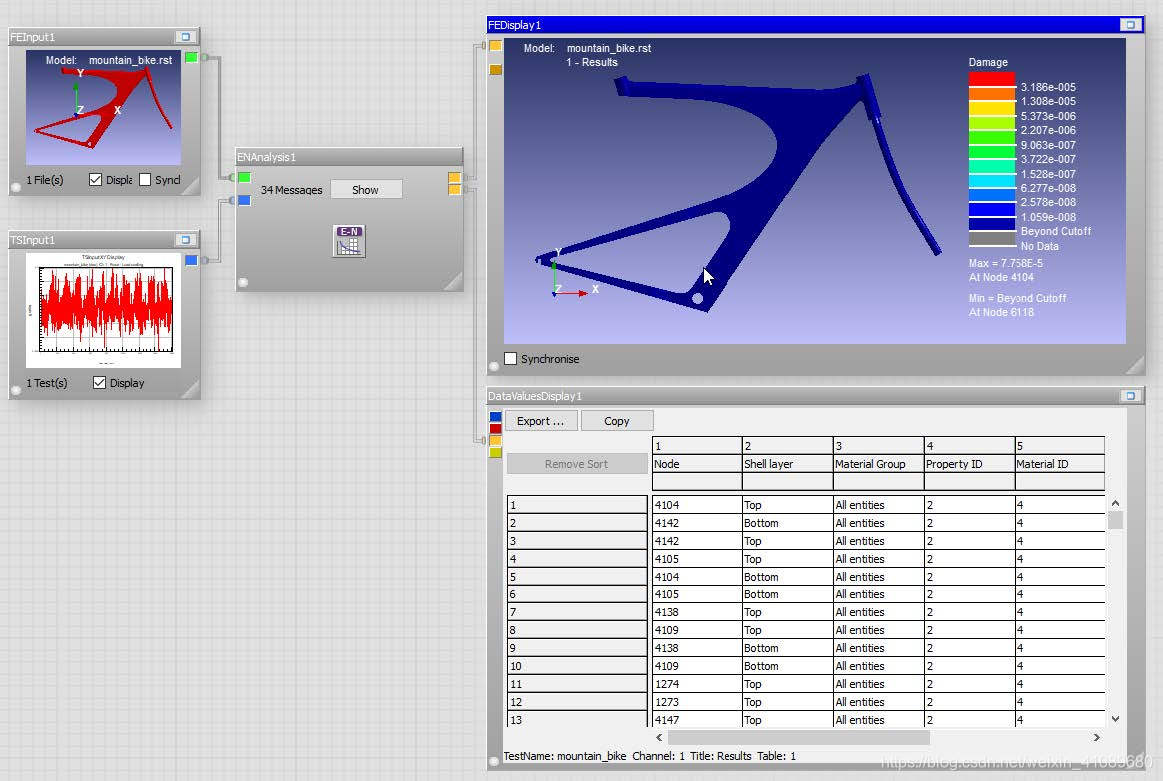

整体流程图如下所示：

2.1 案例素材

此案例的素材文件位于nCode安装目录下的\ demo \designlife\02_SimpleENAnalysis文件夹中：

1. mountain_bike.rst；
2. mountain_bike.dac；
3. mountain_bike_EN.flo；

将该文件复制到工作文件夹中，并使用副本完成已处理的示例。

2.2 载入图形符号

1. 直接加载已有流程文件mountain_bike_EN.flo如下图所示；
2. 该阶段不需要再输入任何文件；

可以看到该流程包含五个图形符号，它是经典疲劳5-box tricks的简单版本（具体请参阅上一章nCode案例教程一——简单S-N疲劳中对“5-box tricks解释）。材质输入在EN Analysis图形符号中定义。

2.3 载入模型和荷载—时间关系曲线

现在可以将文件添加到输入图形符号中：

1. 从Available Data窗口拖拽有限元分析结果文件
