2020计算机数字电路实验二：实验内容与代码

一: 下载Modelsim SE-64 10.4

1.下载安装包和破解文件patch_dll.bat和MentorKG.exe。

   2. 安装好之后，在破解文件复制放在安装目录 Win64 中。

   3. 然后在安装目录中找到Win64中找到mgls.dll / mgls64.dll 两个文件，取消“只读”属性。

   如图：

   4.然后从Win64中找到 patch_dll.bat，点击并运行，等待生成TXT文本，保存在Win64中。

   5.恢复mgls.dll / mgls64.dll 的“只读”属性。

   6.在桌面找到“此电脑”，单击属性，找到“高级系统设置”，点击“环境变量”，新建变量名《MGLS_LICENSE_FILE 》，变量值为 TXT文件 路径。

此破解方法根据网上转载。

二 QUARTUS   ii 联合仿真

   1.新建工程，创号测试文件的路径 如图：

   接着点击next，选择modelsim，一直点击next知道finsh。

   2.点击file，创建。

   输入代码保存并运行。

   3.运行完成之后，点击上方 tool  ，找到Options，选择modelsim在电脑中的路径。

   4.设置完成之后，点击上方processing<<<<start。点击如图选项： 生成测试文件。

   5.之后再下方可以看到生成测试文件位置，并打开带.vt这文件。

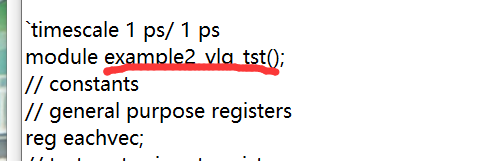

   复制example2_vlg_tst，后面将用到。

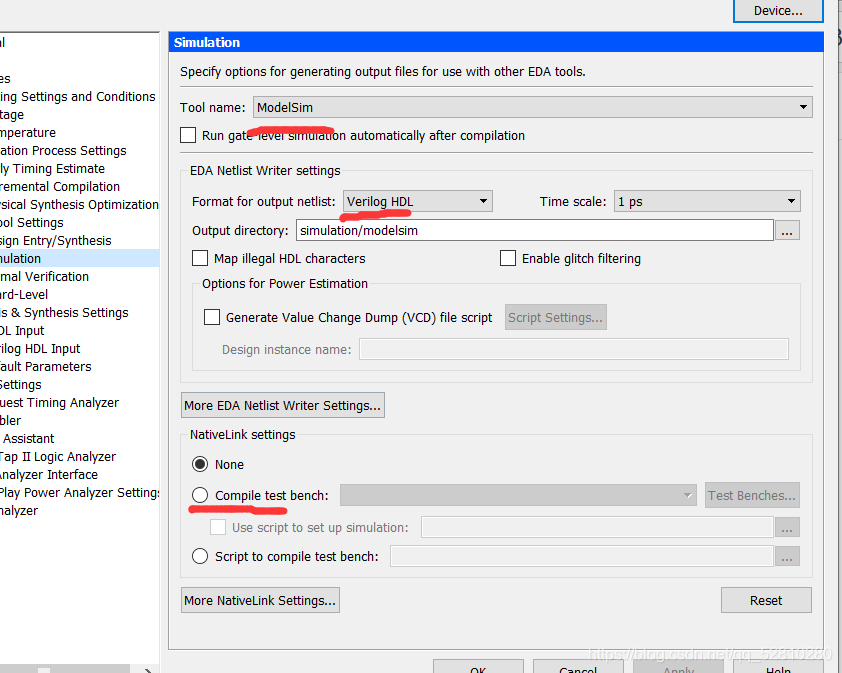

   6.打开上方Assignments<<setting<<simulation，

   如图：

   之后点击compile test   bench :<<new

   如图：

在file name 选择之前生成的.vt测试文件位置并添加（Add），然后一直ok。

1. 点击上方tools，

       ，选择第一个。

8.自动弹出modelsim进行测试。

   注意： 生成的激励文件没有修改，在modelsim没有波形图。

   网上有例子，如图

三: 过程链接
B站链接
