Packet Tracer仿真实验：深入认识计算机网络路由协议

前言

2023-4-29 15:47:26

以下内容源自【实验】【计算机网络】
仅供学习交流使用

推荐

Packet Tracer官网下载

软件与实例资料下载：
链接：https://pan.baidu.com/s/1cZy40Utih-RPh_z1Nb3Aeg
提取码：wvoc

1 认识仿真工具Packet Tracer

在7.2版本的基础上进行实验
我下载的是最新版本8.2

1.1账号注册与Packet Tracer软件下载

1.1.1 下载

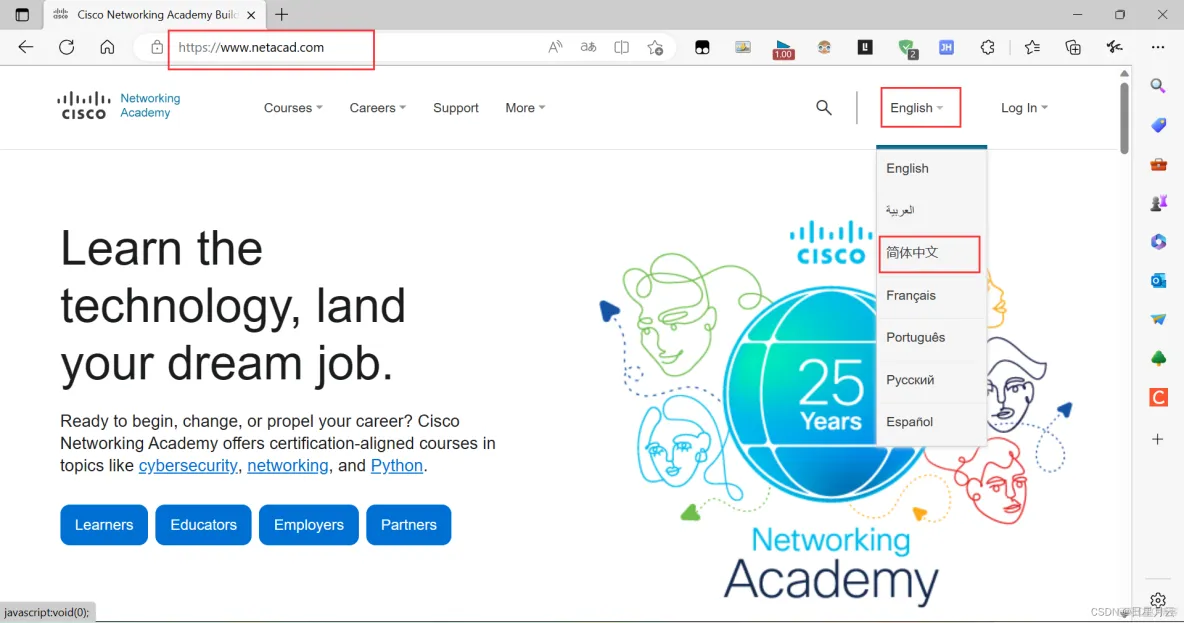

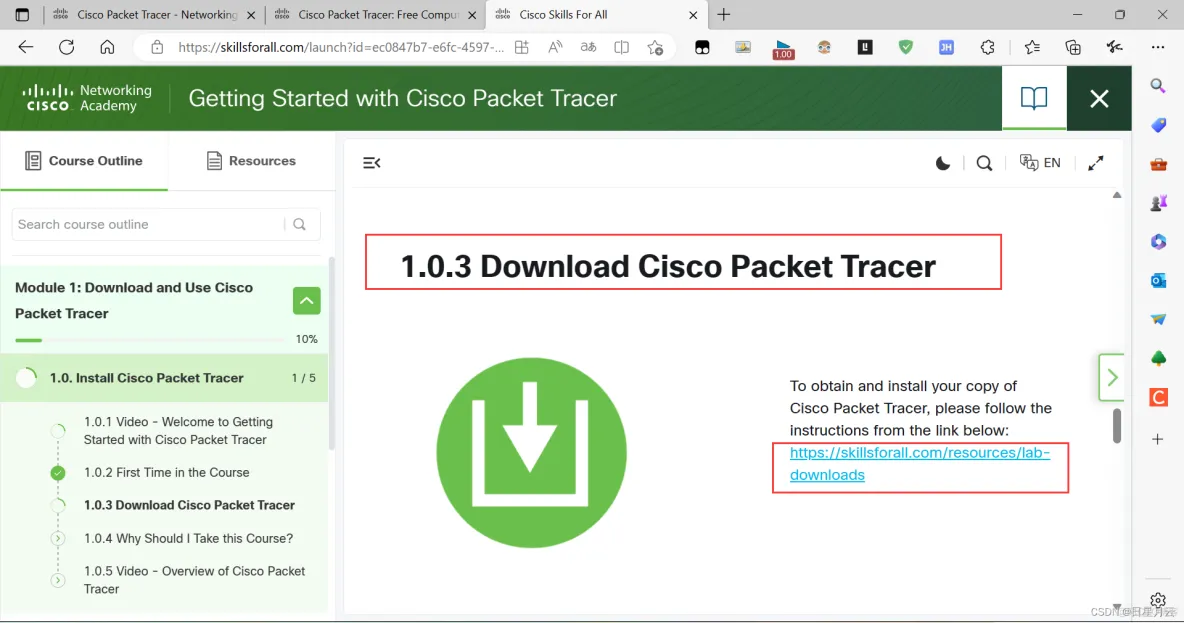

进入思科课程官网 https://www.netacad.com/

语言选择：简体中文

点击课程下拉框

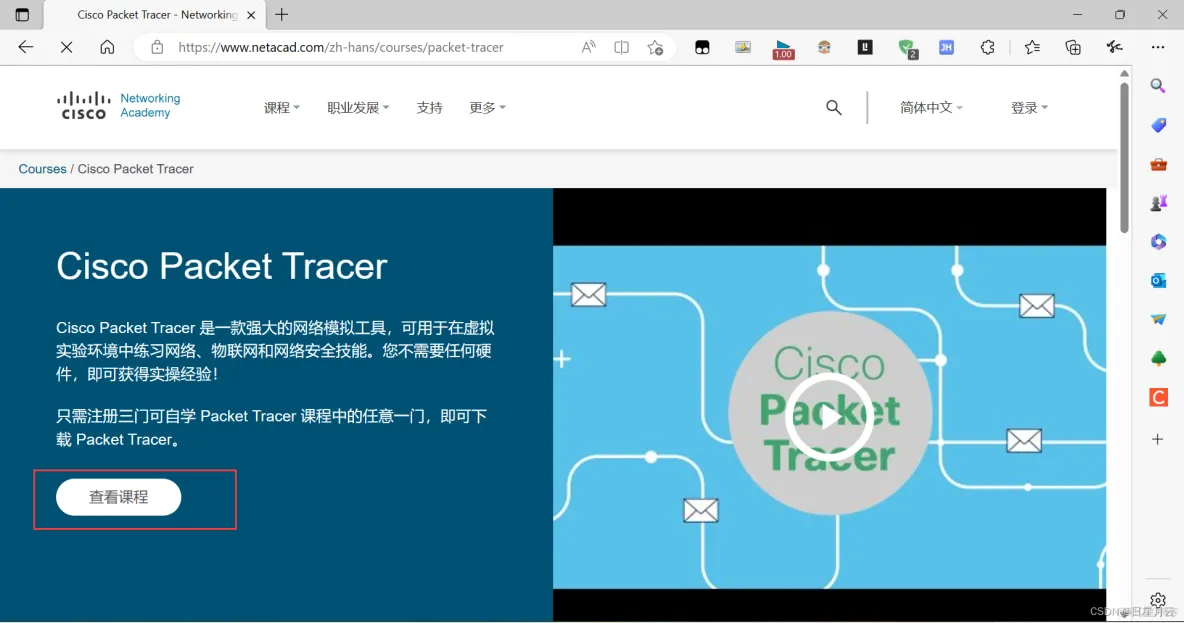

找到Packet Tracer，并点击

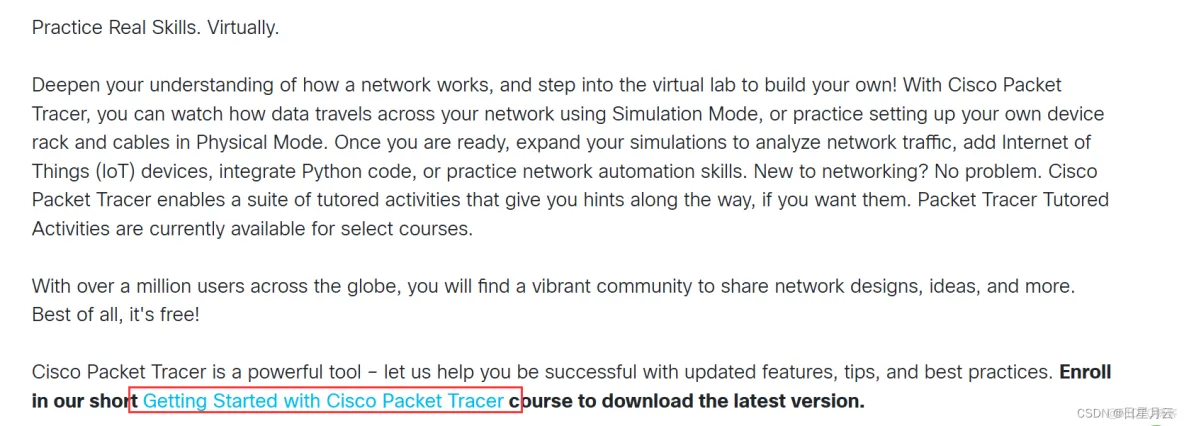

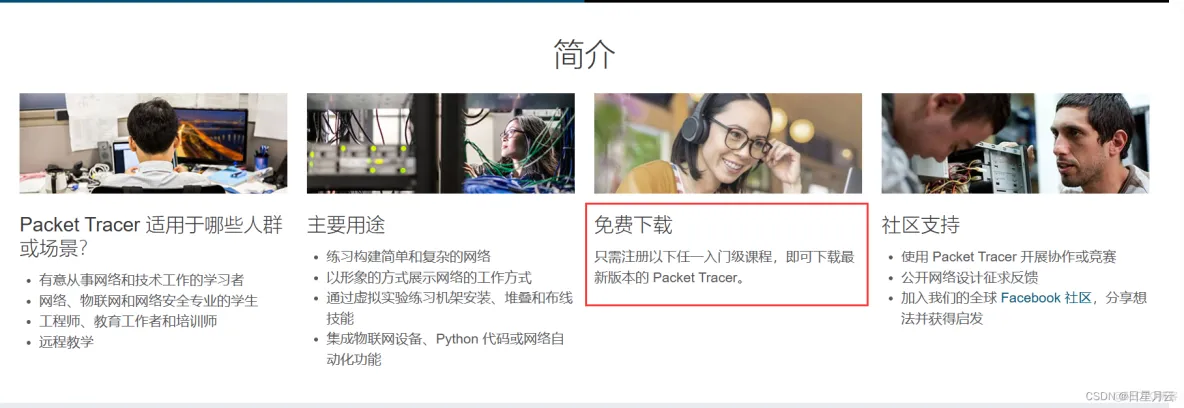

可以看到它的简介：免费下载

点击查看课程

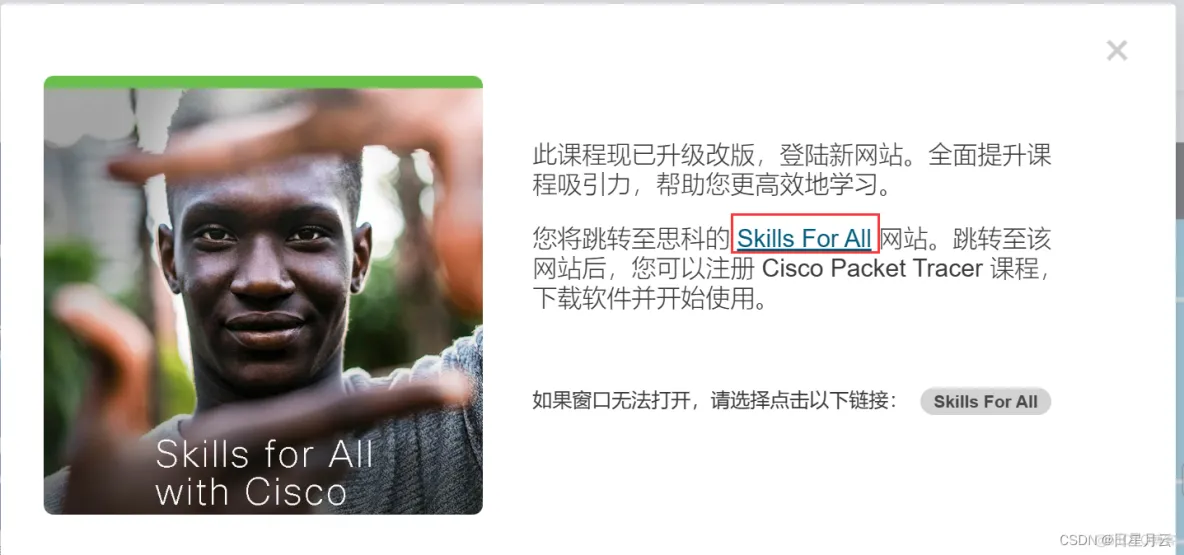

此时，让你登录到新网站

点击网站链接

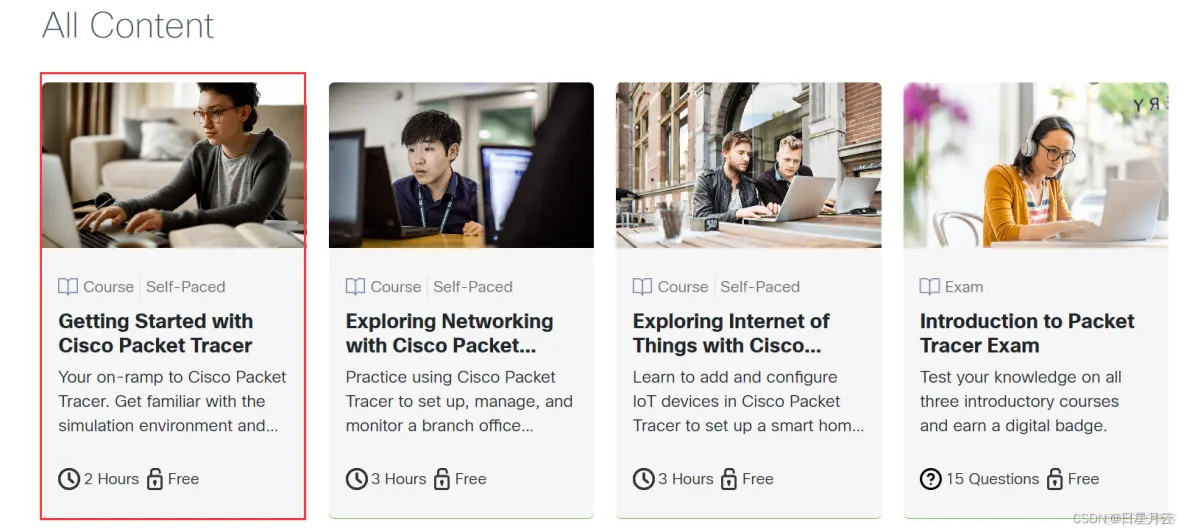

在新网站中下滑点击Getting Starting

或者选择任意一个Packet Tracer课程进行报名

点击Get Startinged

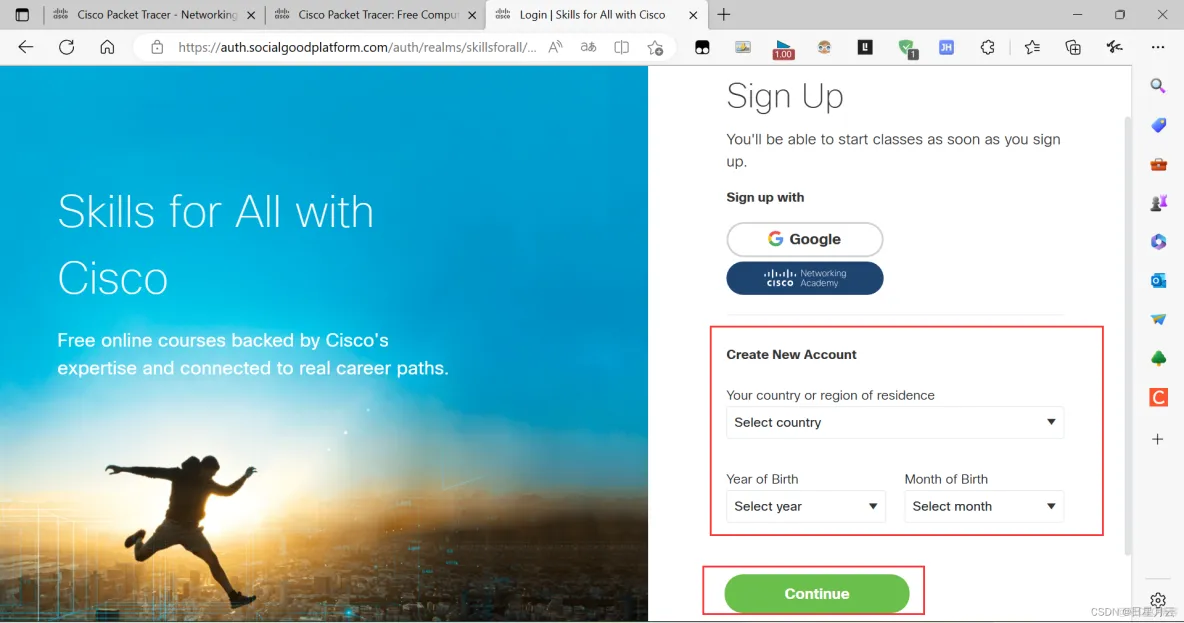

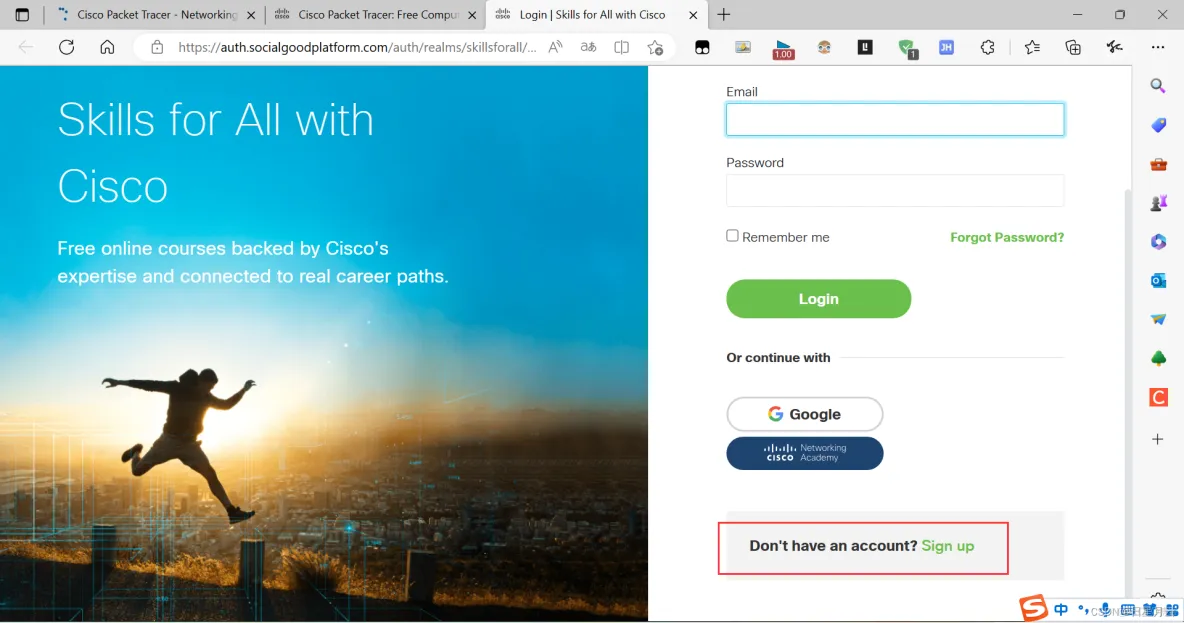

点击Sign up，注册账号

填写信息
国家，出生年，出生月

选择国家中没有China和PRC
可选择Hong Kong

点击Continue

填写信息

名字，姓氏，邮箱，密码密码要求：

强度密码可以使用Edge浏览器创建p2QNP567.SYcwp2，

点击Create account

勾选协议

点击同意并继续

进入课程，点击下载地址

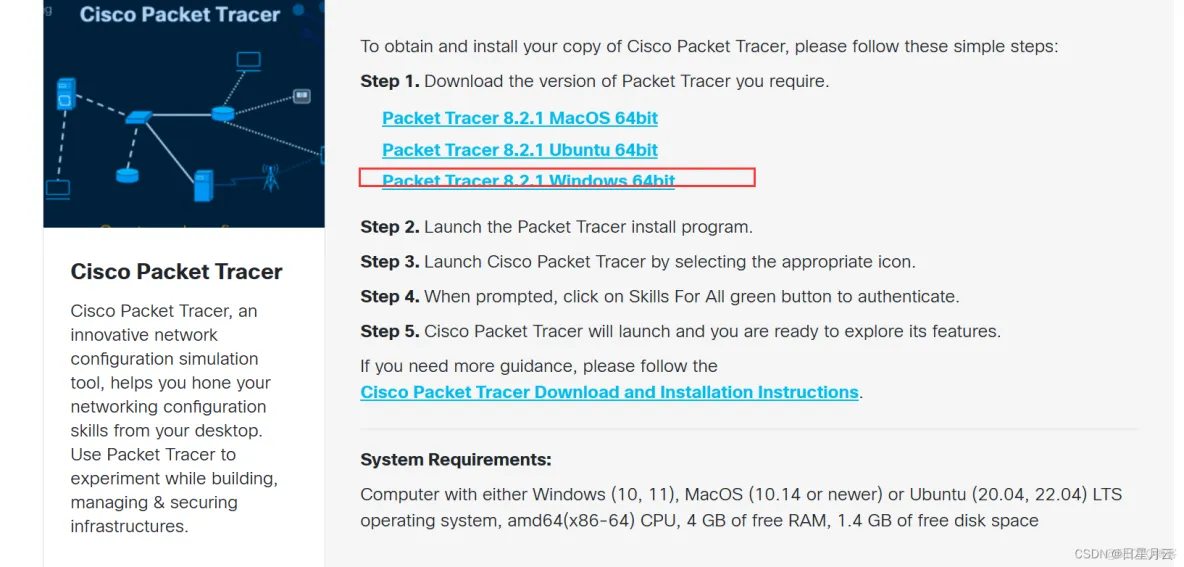

选择Windows的版本进行下载

注意看一下系统要求

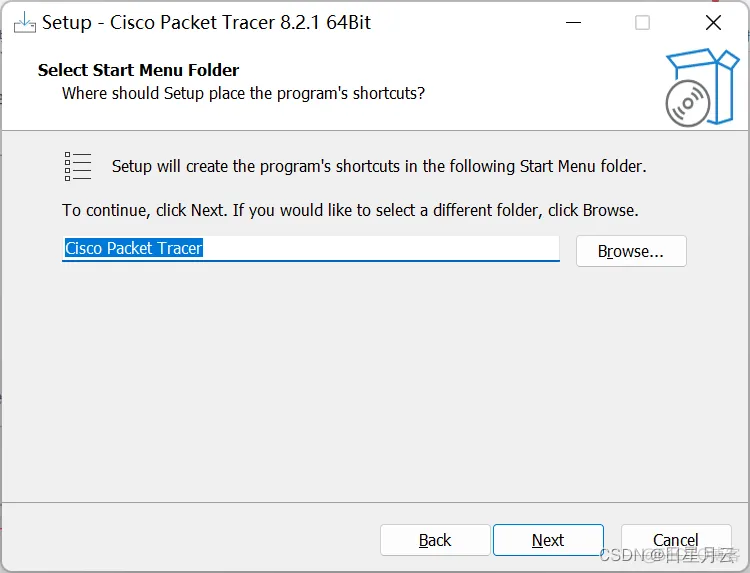

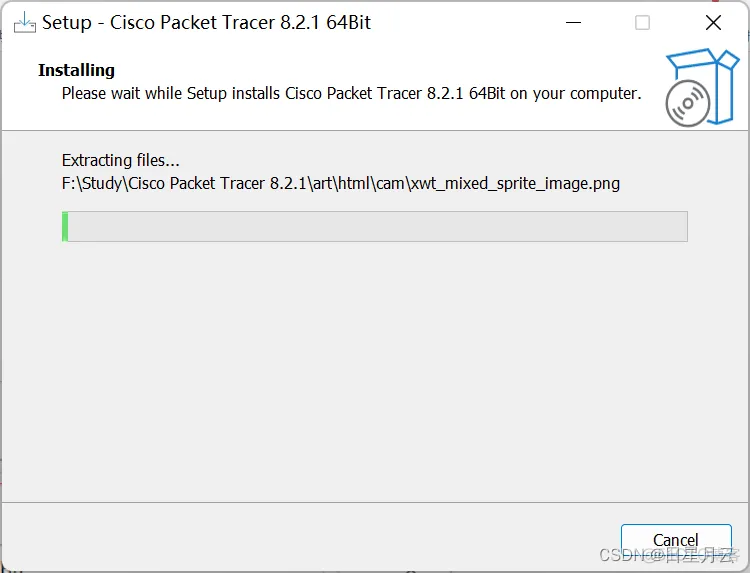

1.1.2 安装

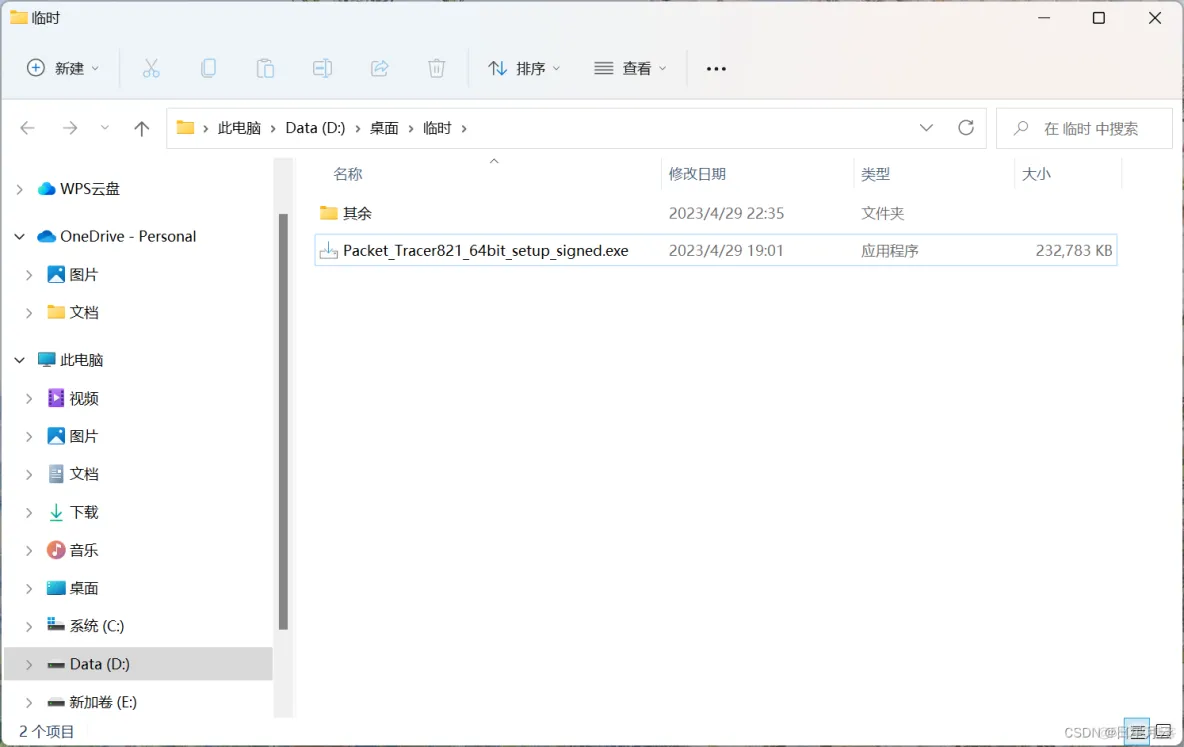

下载完成之后，双击启动文件

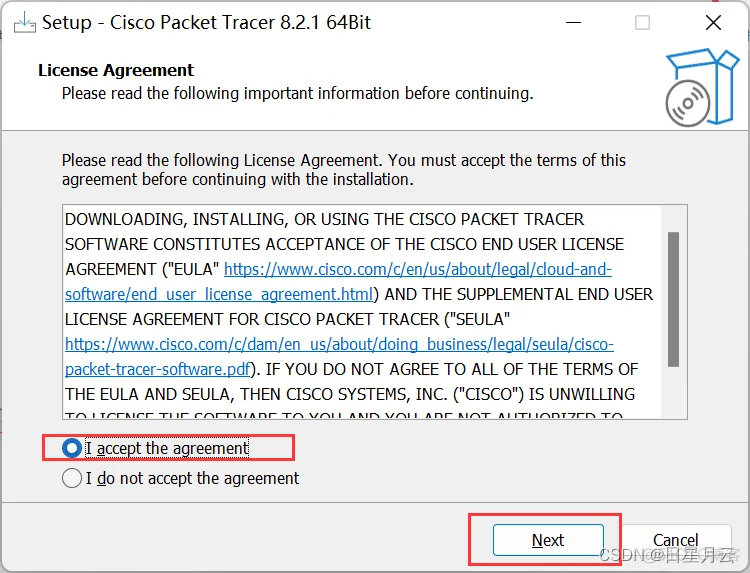

点击同意，Next

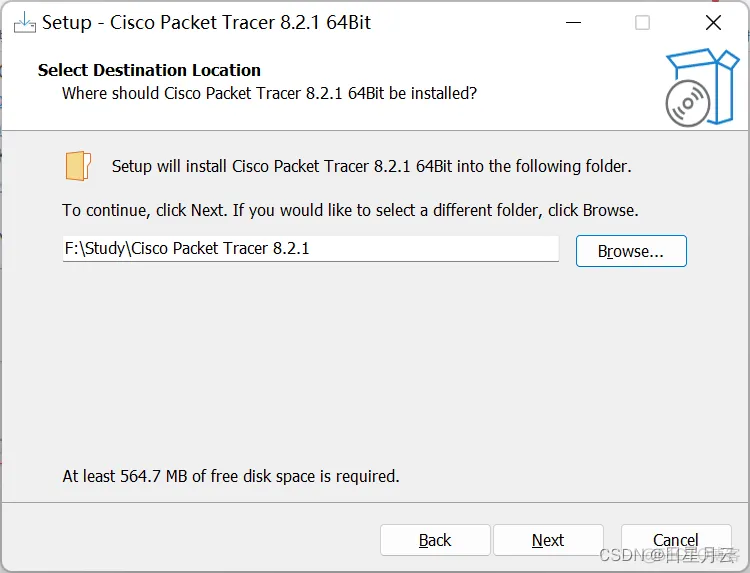

选择安装路径F:\Study\Cisco Packet Tracer 8.2.1Next

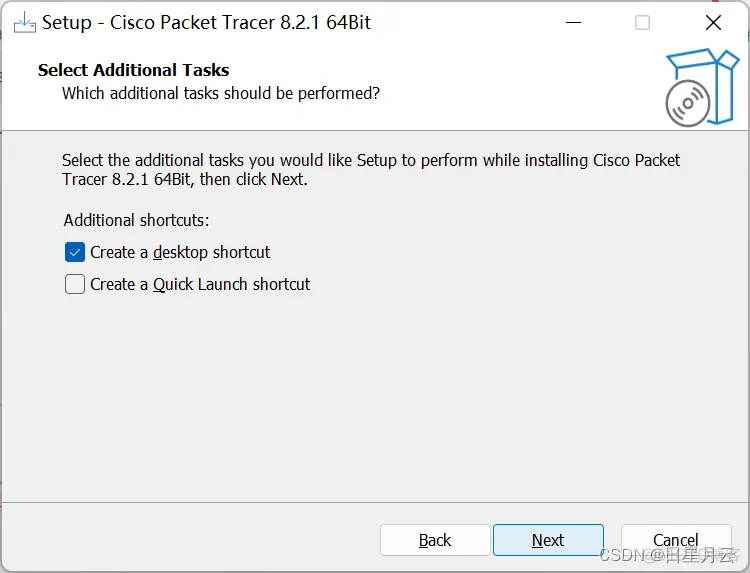

Next

Next

Install

等待

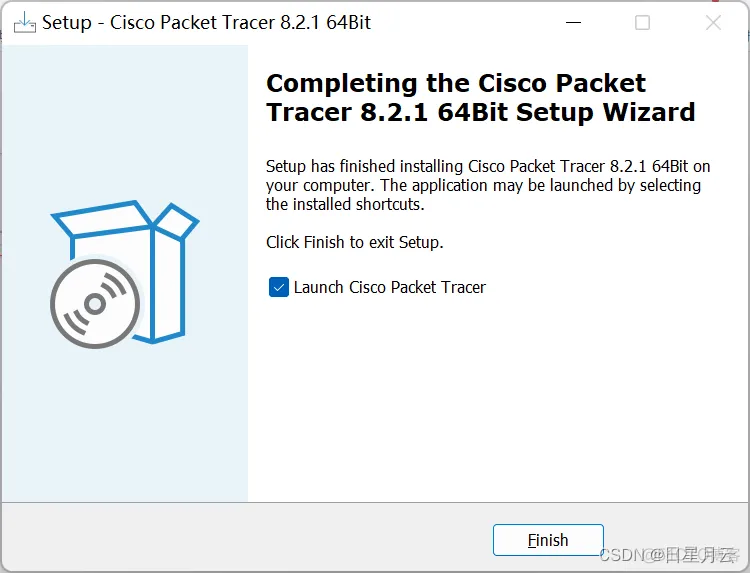

Finish

打开软件

在弹出的窗口中点击

需要登录账号

即可进入程序

1.2 Packet Tracer界面简介

1.2.1 总述

Cisco Packet Tracer是思科打造的一款强大的网络仿真工具，可为用户提供真实操作经验。可以通过它练习使用路由器、交换机和其他各种设备构建简单或复杂的网络，或者尝试为智慧城市、家庭和企业设计互联解决方案。

• 无需专用设备的情况下对复杂网络系统进行建模
• 实现各种类型的网络设计、配置与调试过程
• 探索数据封装与传输过程，分析协议操作流程
• 充分验证和应用在网络课程中学习到的理论知识
• 培养解决网络系统复杂问题的能力

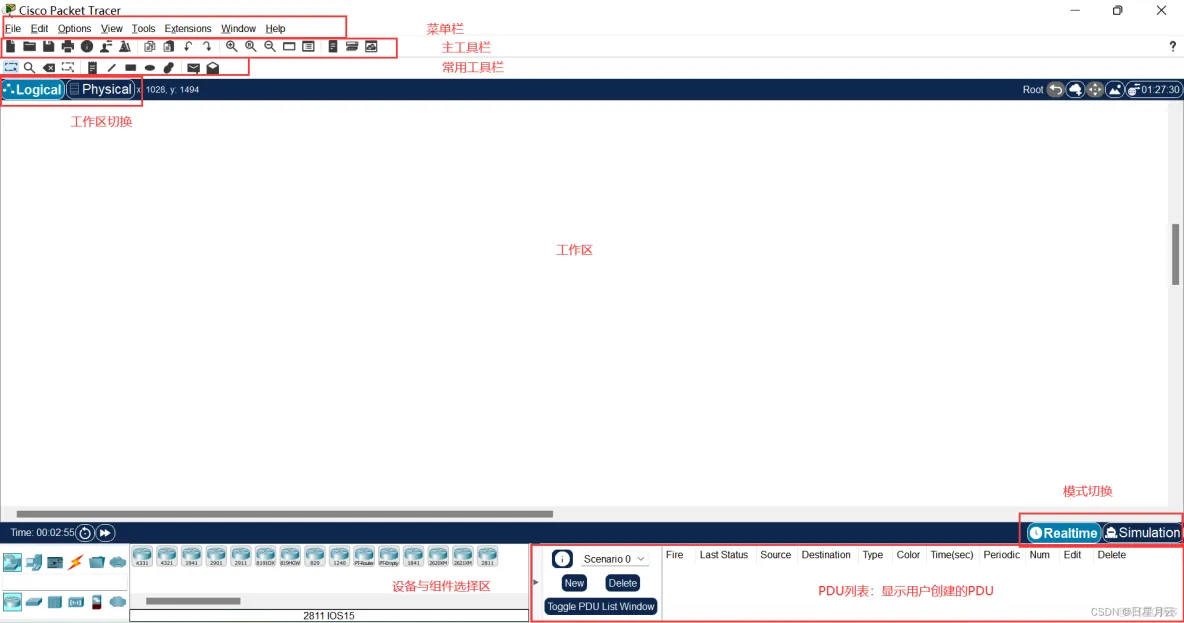

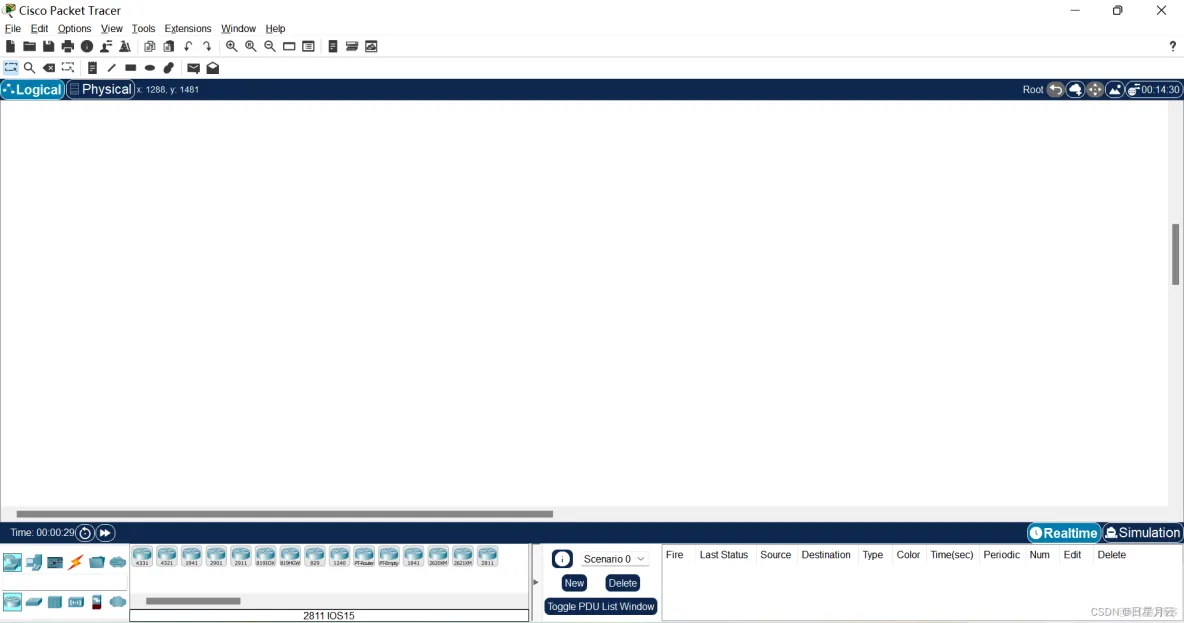

1.2.2 详细

1. 菜单栏：包含文件，编辑，选项，视图，工具等
2. 主工具栏：一些快键按钮
3. 常用工具栏：在工作区中经常使用的工具，包括选择，查看，注释，图形绘制，添加数据表等
4. 工作区
5. 设备与组件选择区：

• 左侧为设备类型
• 右侧为设备型号

1. 工作区切换：逻辑，物理

• 逻辑：构建逻辑拓扑图
• 物理：实际的物理工作环境

1. 模式切换：RealTime，Simulation

• RealTime:与现实实际效果相同
• Simulation：仿真效果

1. PDU列表

• 左侧：创建与删除
• 右侧：列表显示

1.3网络拓扑构建与设备模块添加

实验中，经常实验逻辑工作区

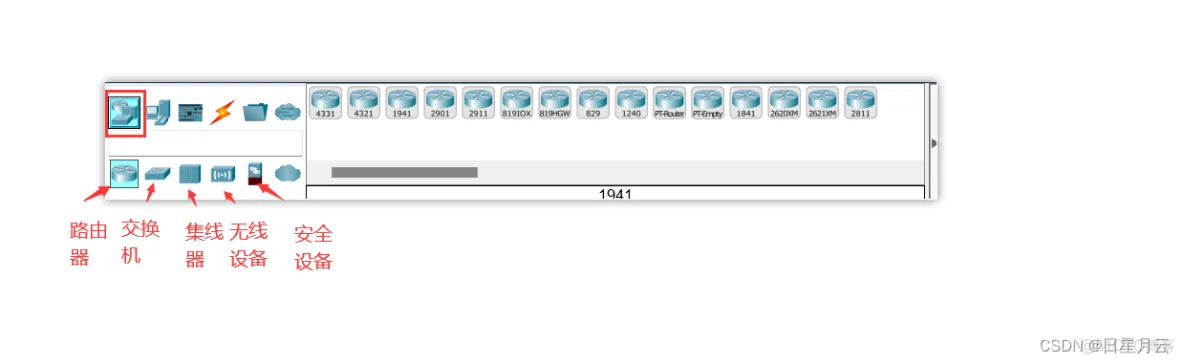

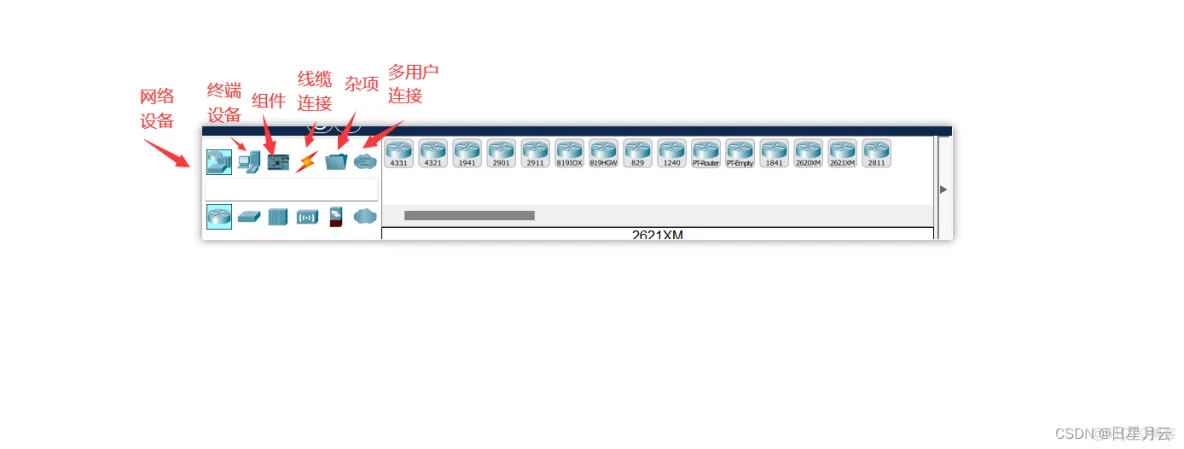

在设备与组件选择区中

上一层是大类

大类下有许多小类比如：网络设备中

点击一个设备类型

右侧可以选择其设备型号

1.3.1如何往工作区中添加设备

第一种方法：
先点击设备具体型号，再点击工作区空白处

第二种方法
从设备选择区中，拖拽鼠标，移到到工作区空白处

多个设备的添加
Ctrl+鼠标左键选择设备，在工作区空白处连续点击即可

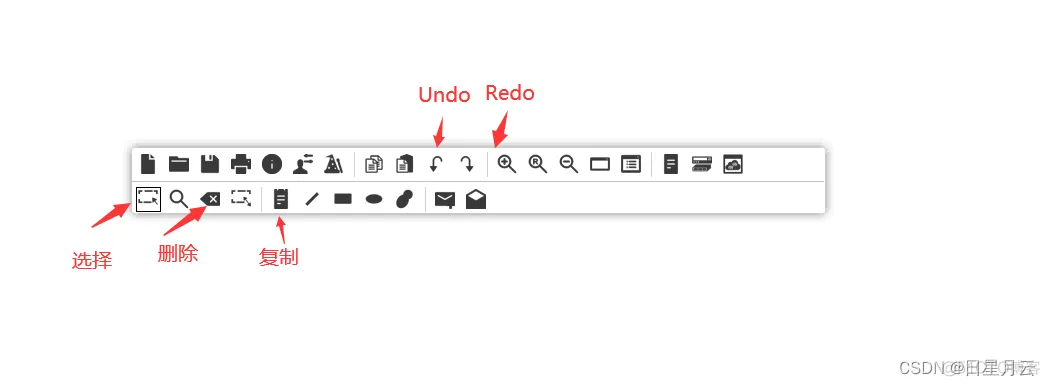

一些快捷按钮：

演示：

添加：网络设备：路由器2811
多个添加：终端设备：PC

点击路由器：

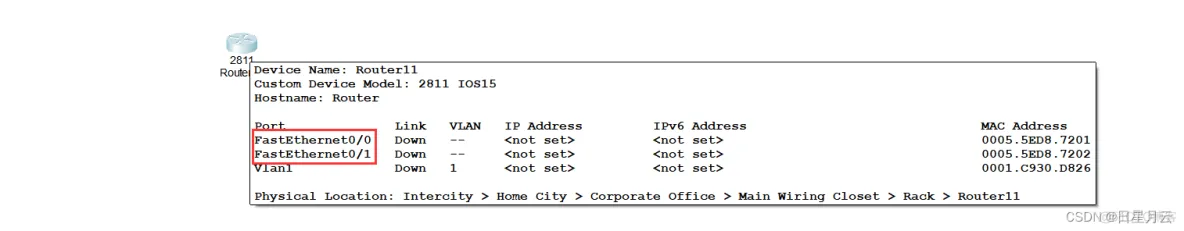

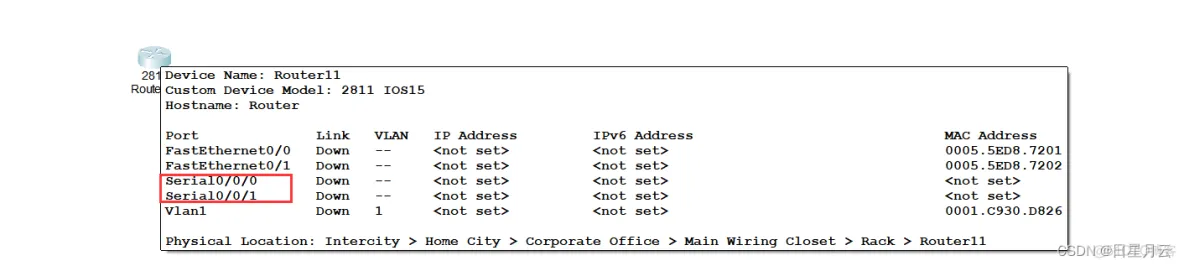

下面，查看路由器端口鼠标悬停在路由器上

查看到有两个端口

解释：两个端口的意思

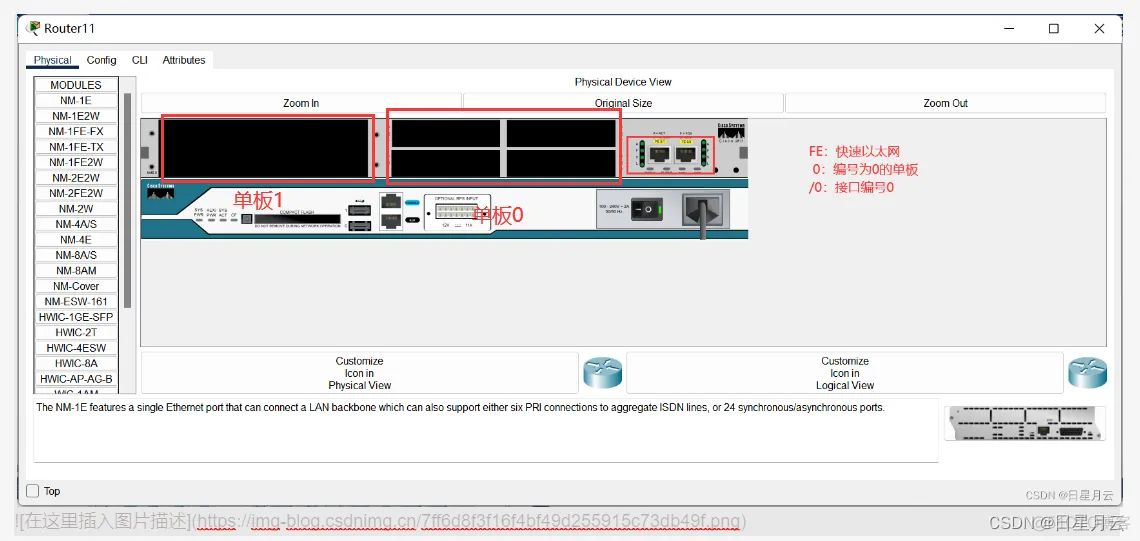

了解：槽位编号

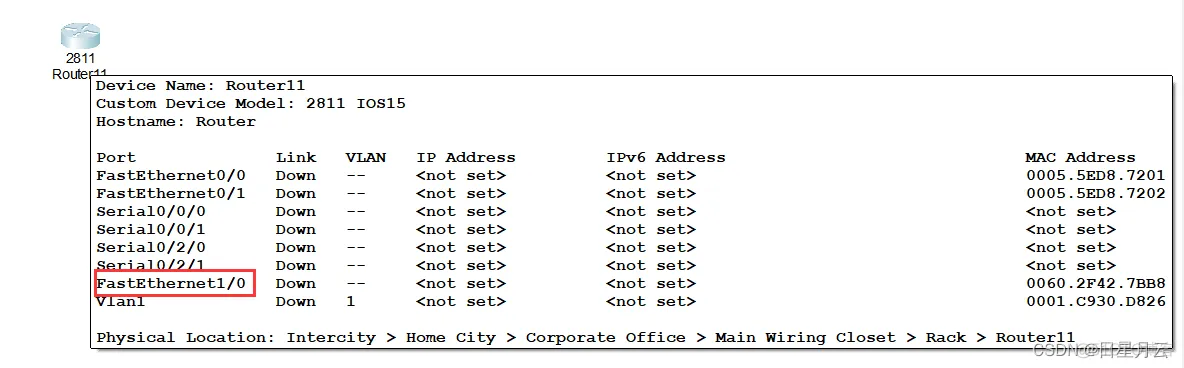

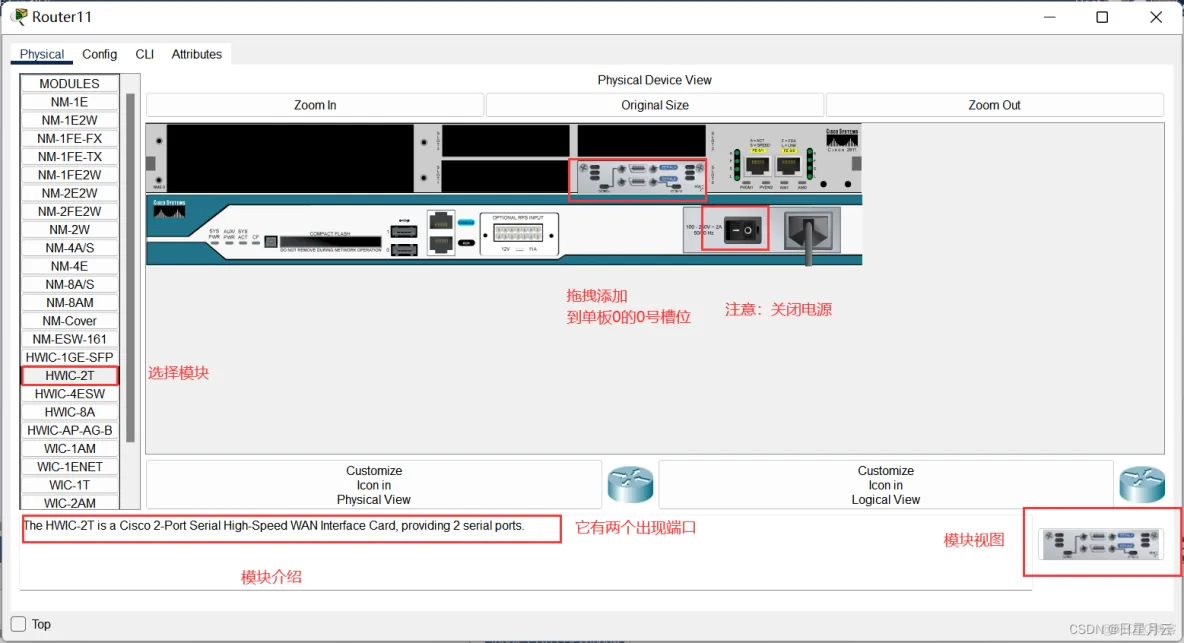

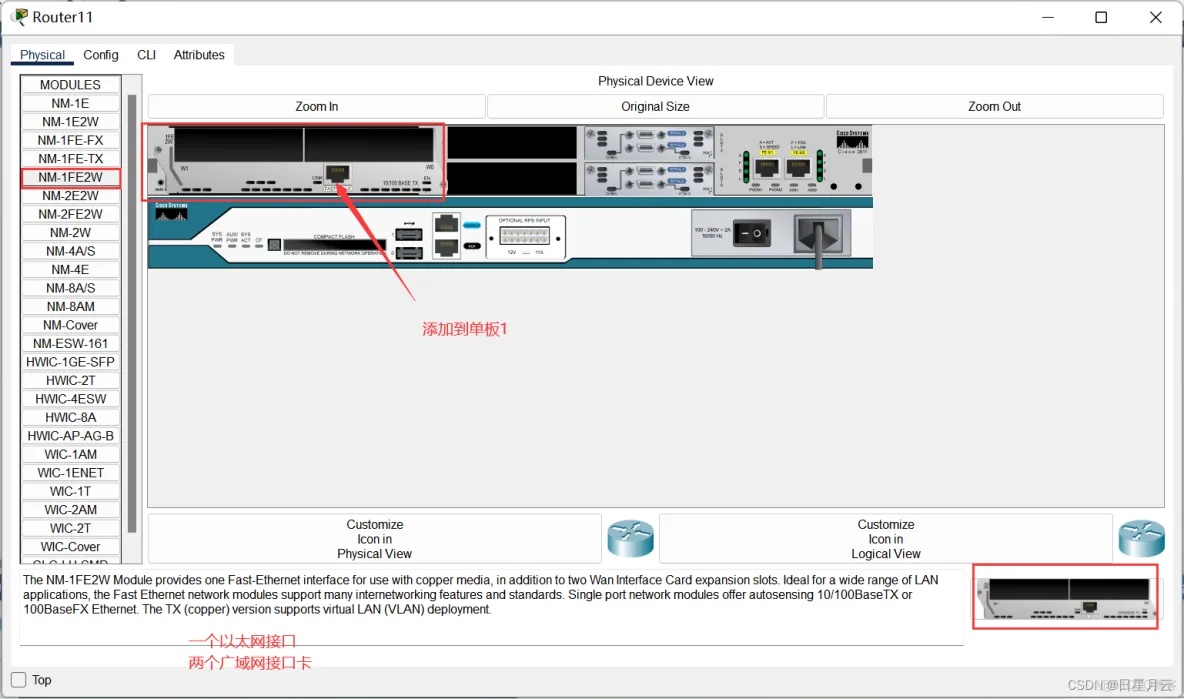

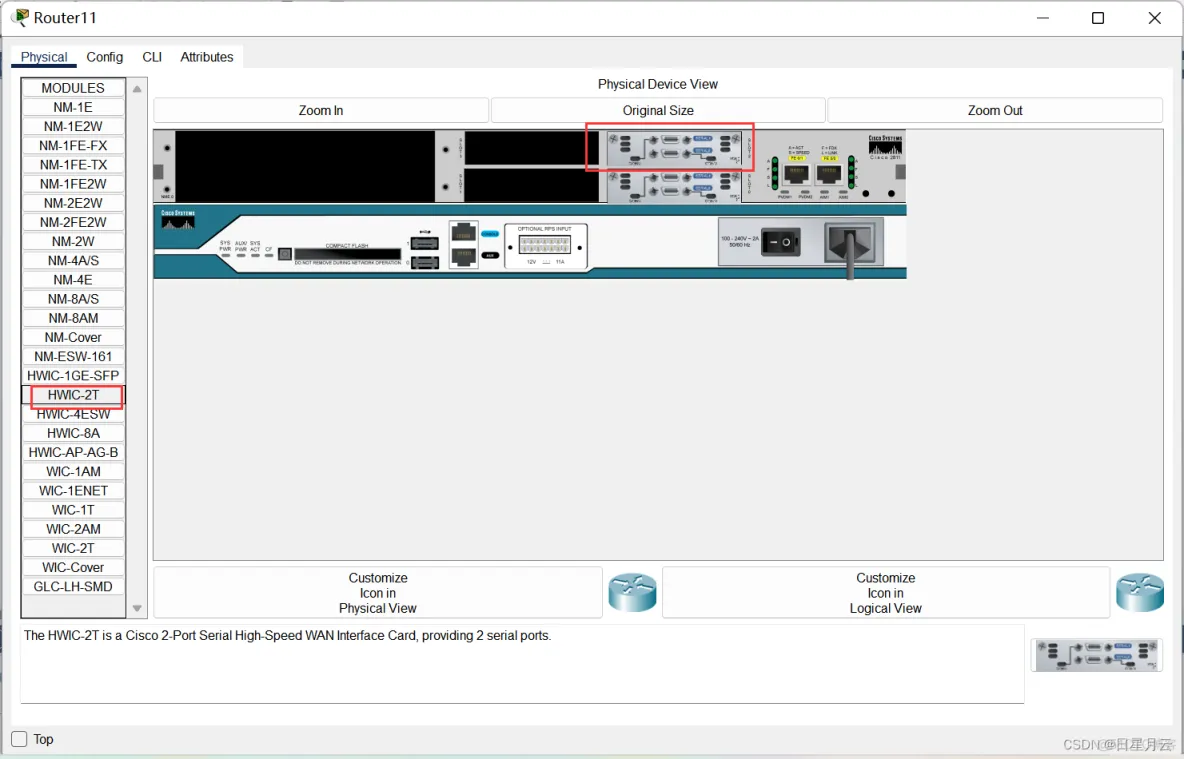

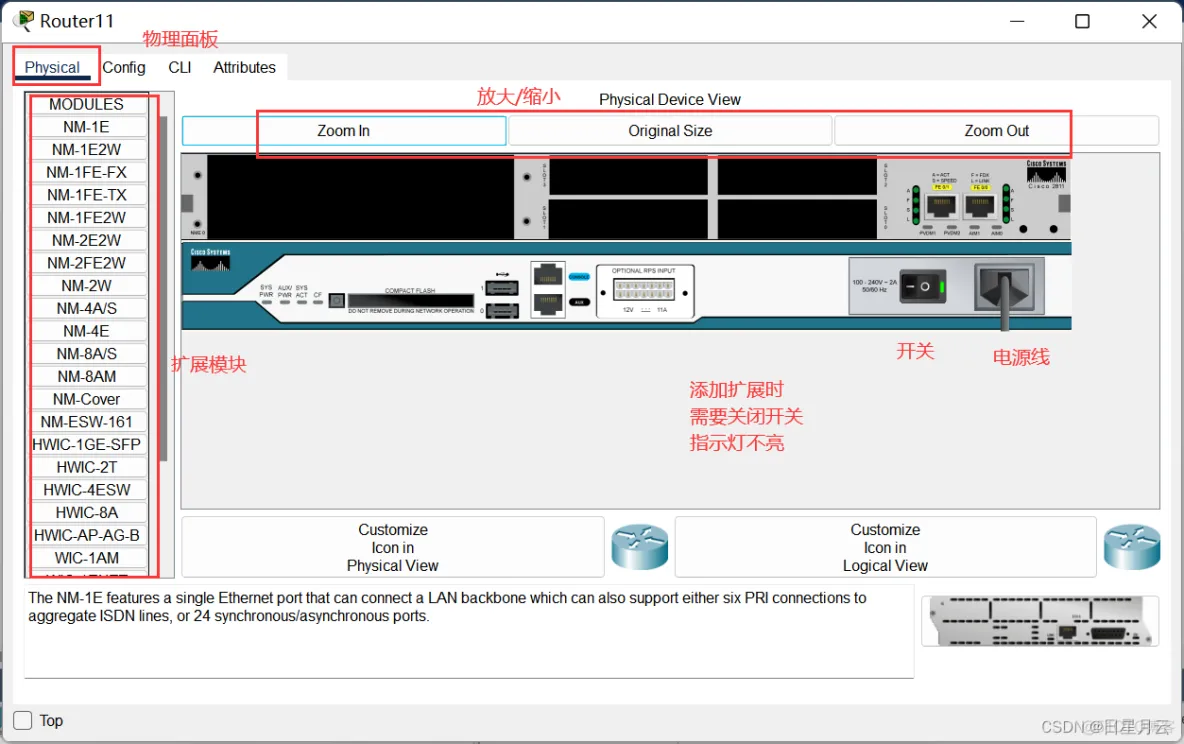

添加模块

可以查看到添加了两个端口

单板号/槽位号/接口号

再次：打开路由器配置

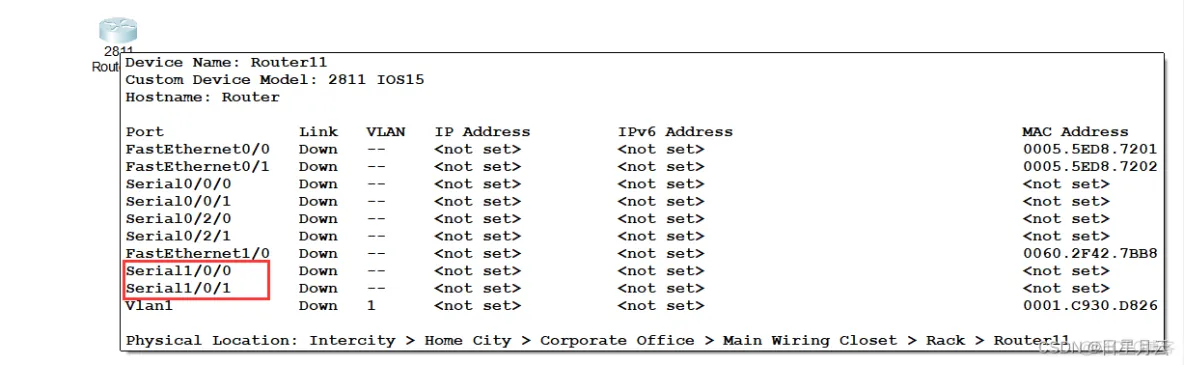

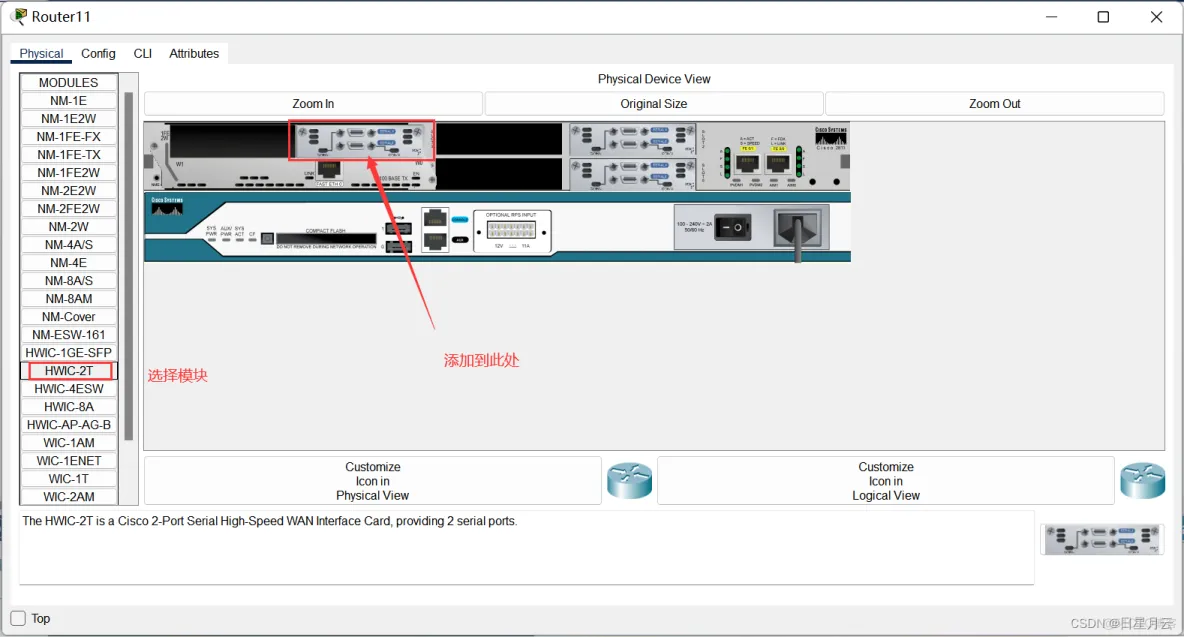

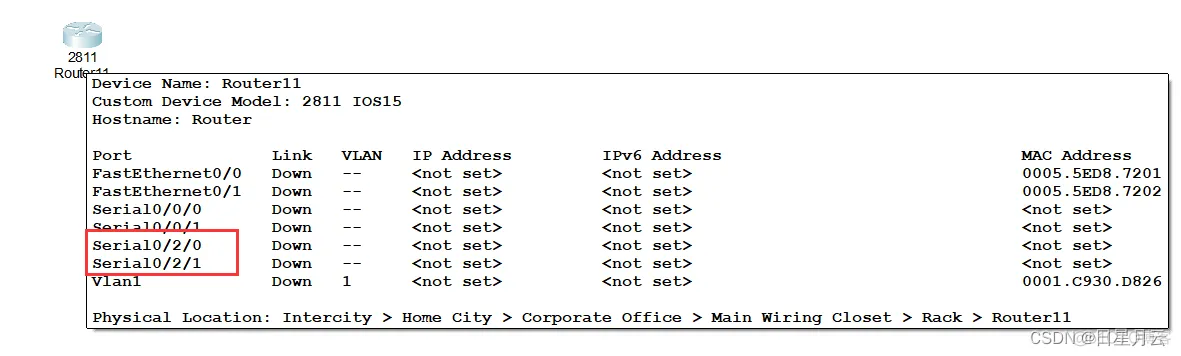

再次添加模块到2号槽位

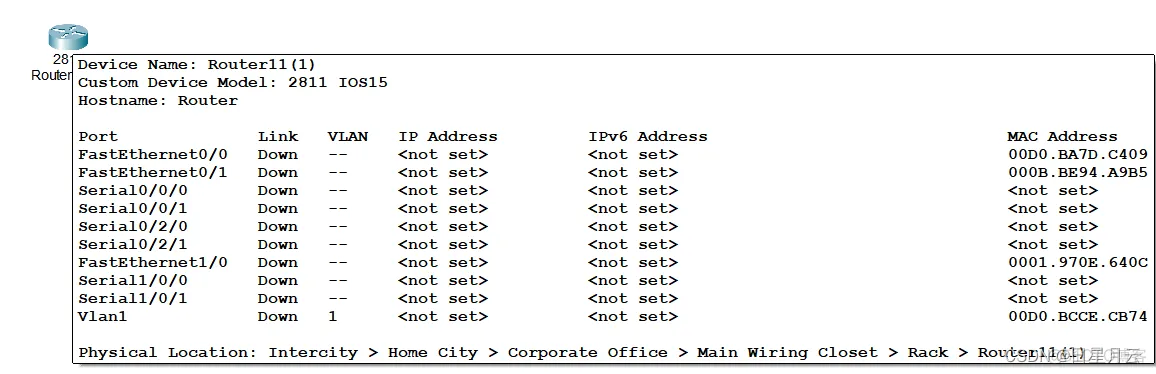

查看端口信息

思考：

继续：

模块：有两个扩展槽
可以继续添加模块

查看

模块添加完成：打开电源

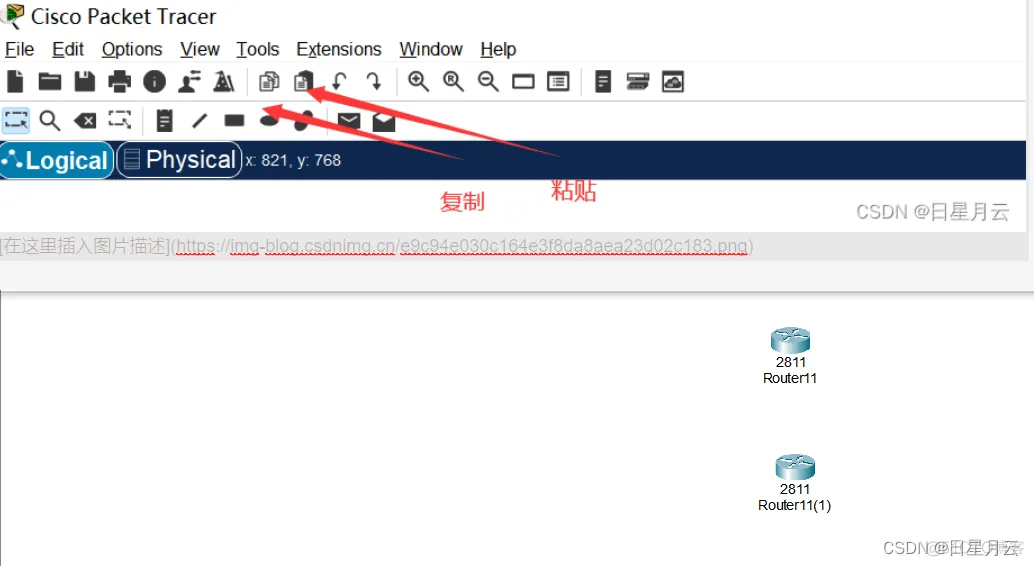

复制设备

一样的配置

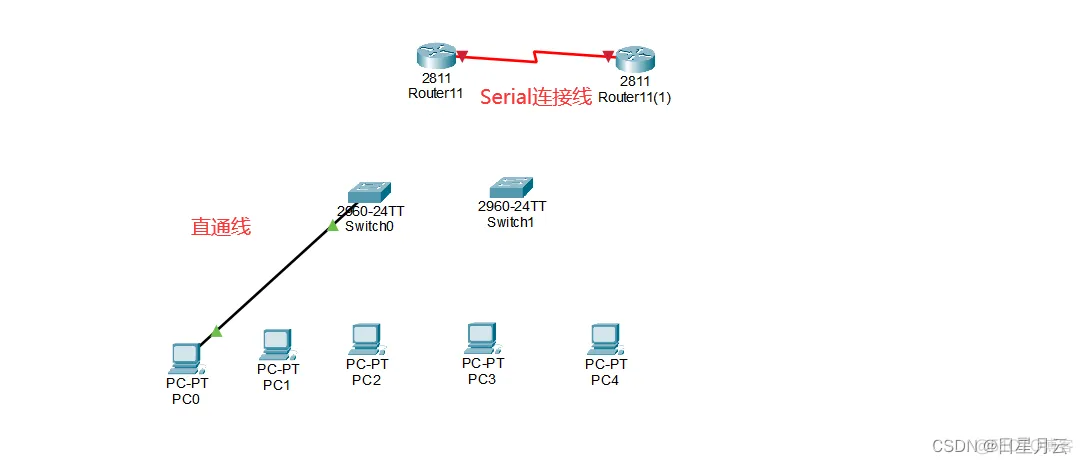

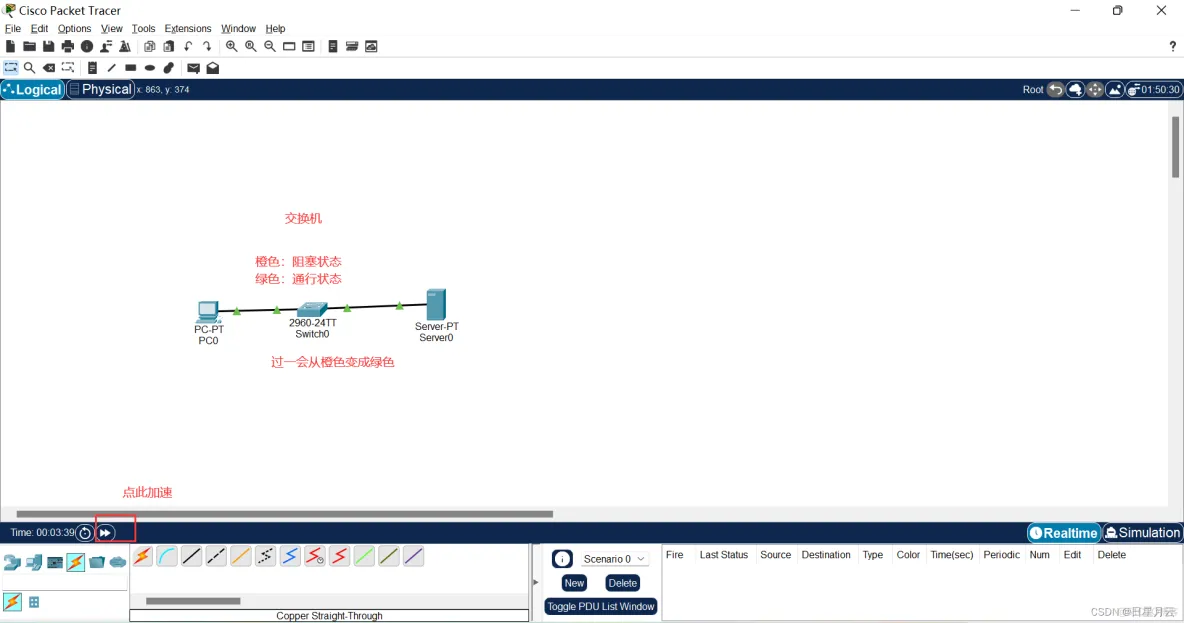

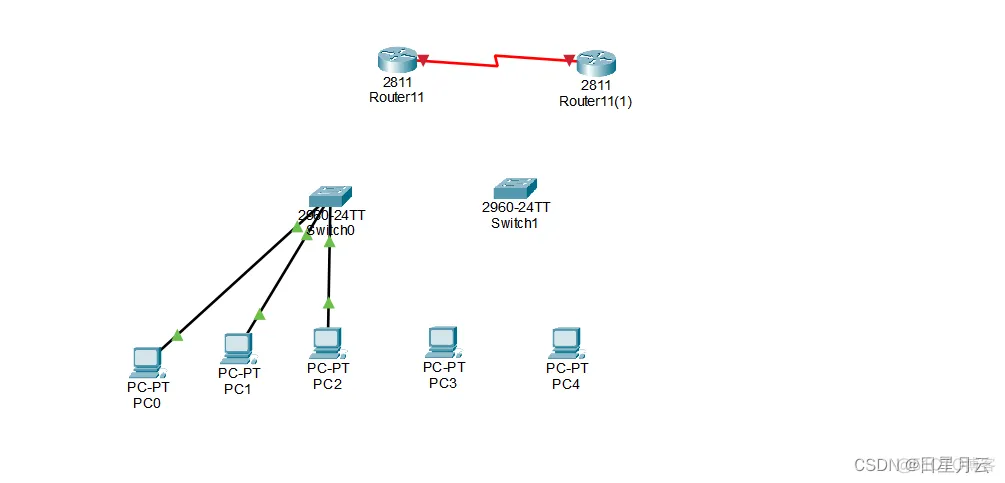

1.3.2添加连线

下面，介绍连线

点击连线按钮

然后，依次点击两个设备

主机与交换机相连：需要使用直通线
交换机与交换机相连：需要使用交叉线
交换机与路由器相连：需要使用直通线
路由器直接与主机相连：需要使用交叉线

Ctrl+鼠标左键：可以添加多条线缆

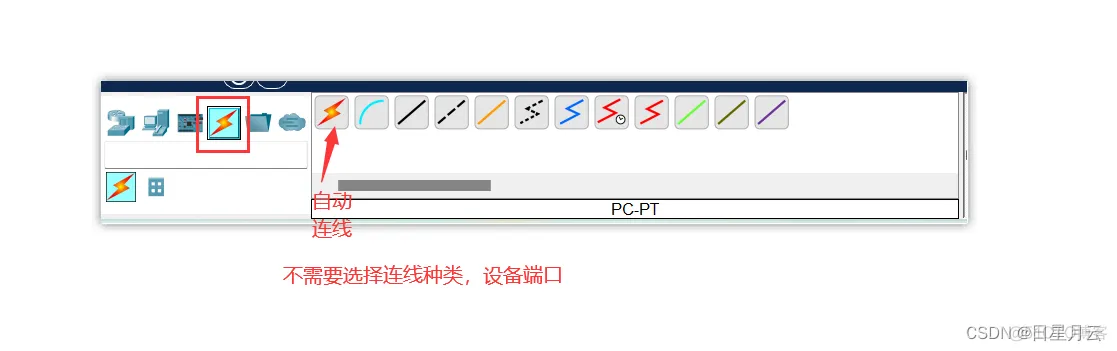

不使用自动连续功能
需要选择端口

例如：选择直通线
PC与交换机：选择FE0与FE0/1

连接端口出错，不可连接
例如：交换机与路由器：FE0与Serial接口
正确：交换机与路由器：FE0与FE0/0

连接交叉线：交换机1与交换机0：EF0/2与FE0/5

可以按住端口指示灯，拖到其他设备更改连线

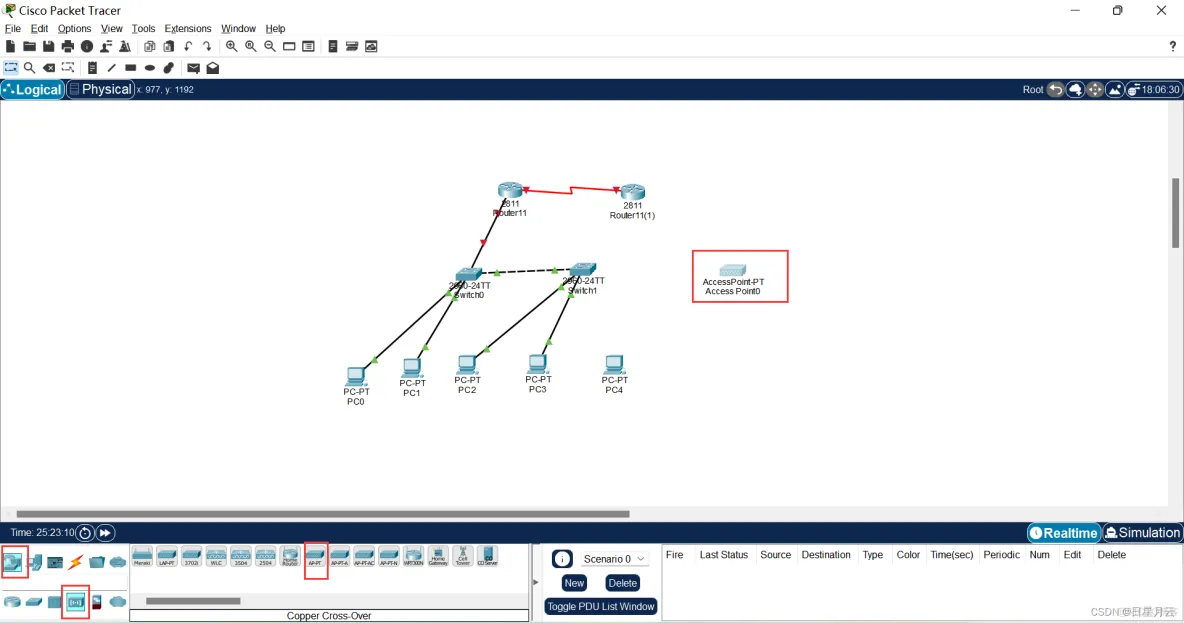

添加：网络设备/无线设备/无线AP

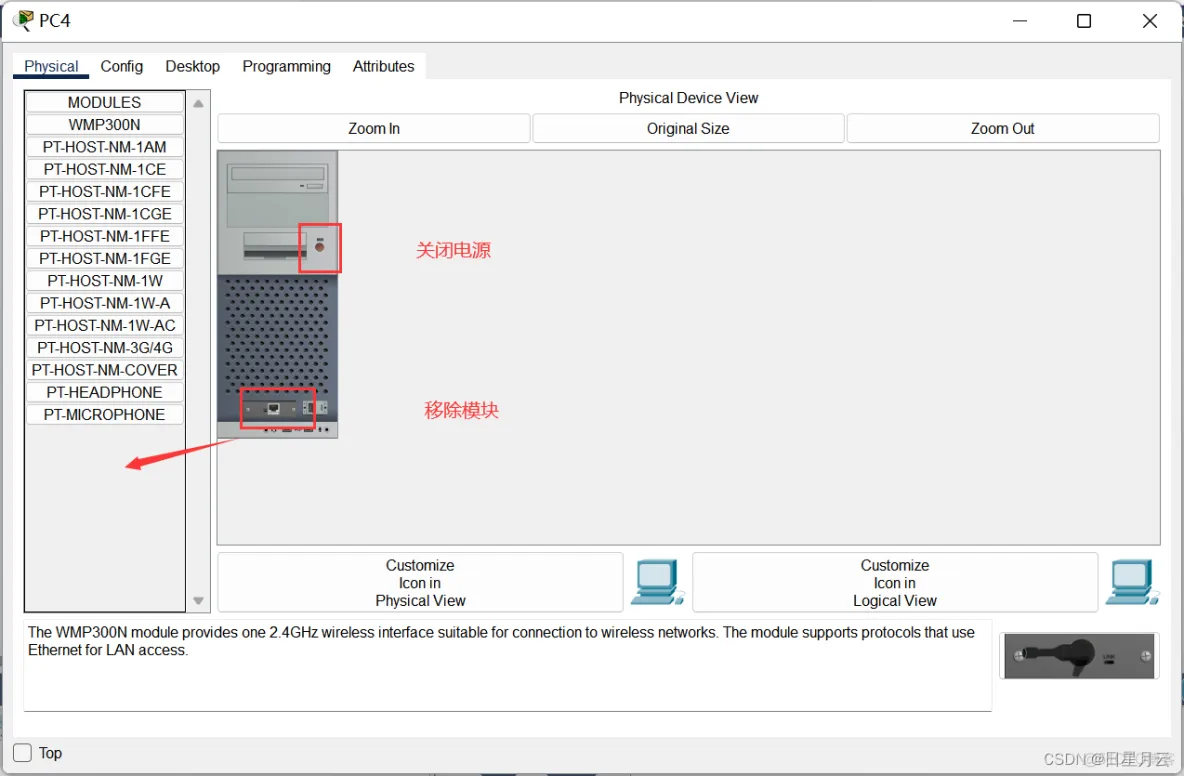

配置：PC4

可以查看到有了无线连接

1.3.3常用工作栏的使用

2023-4-30 00:30:00

1.4设备Config选项卡的使用

2023-4-30 14:38:56

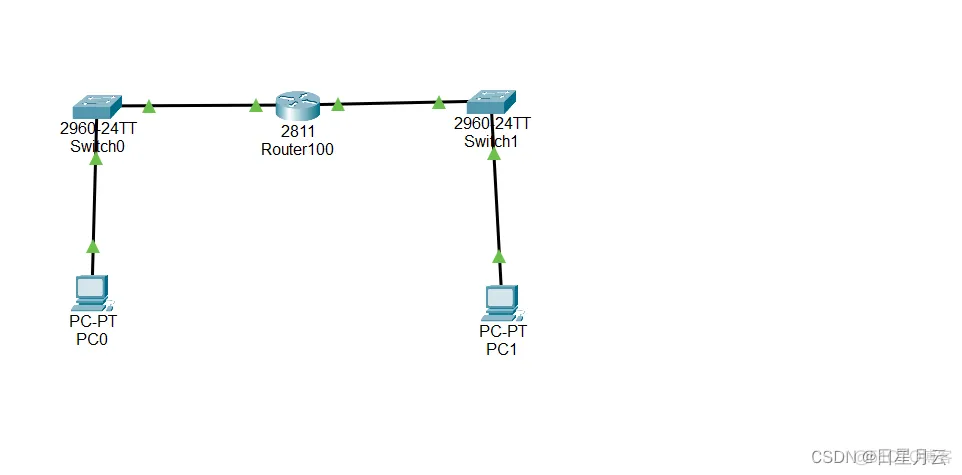

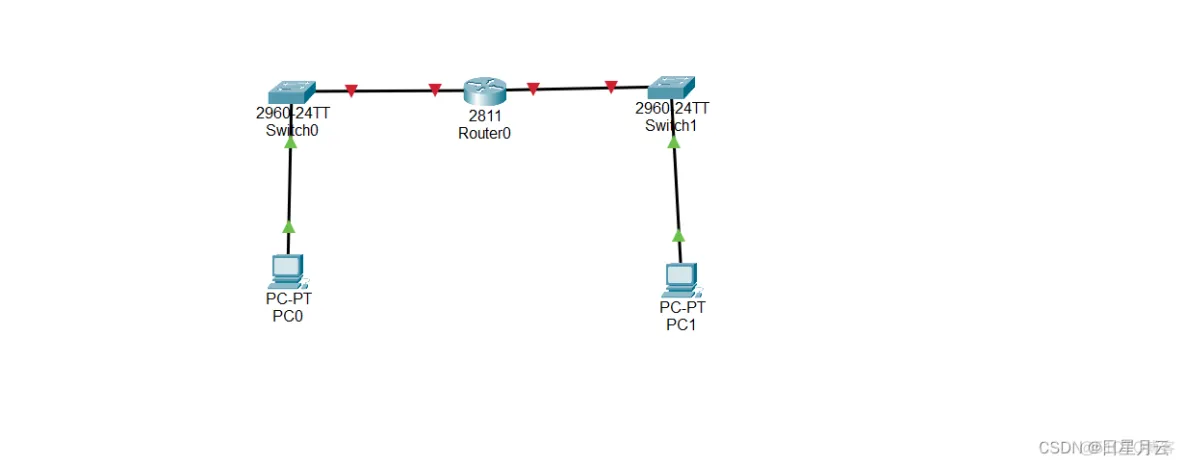

首先搭建一个简单的网络拓扑图

1.路由器配置的修改

点击路由器设备

选择Config

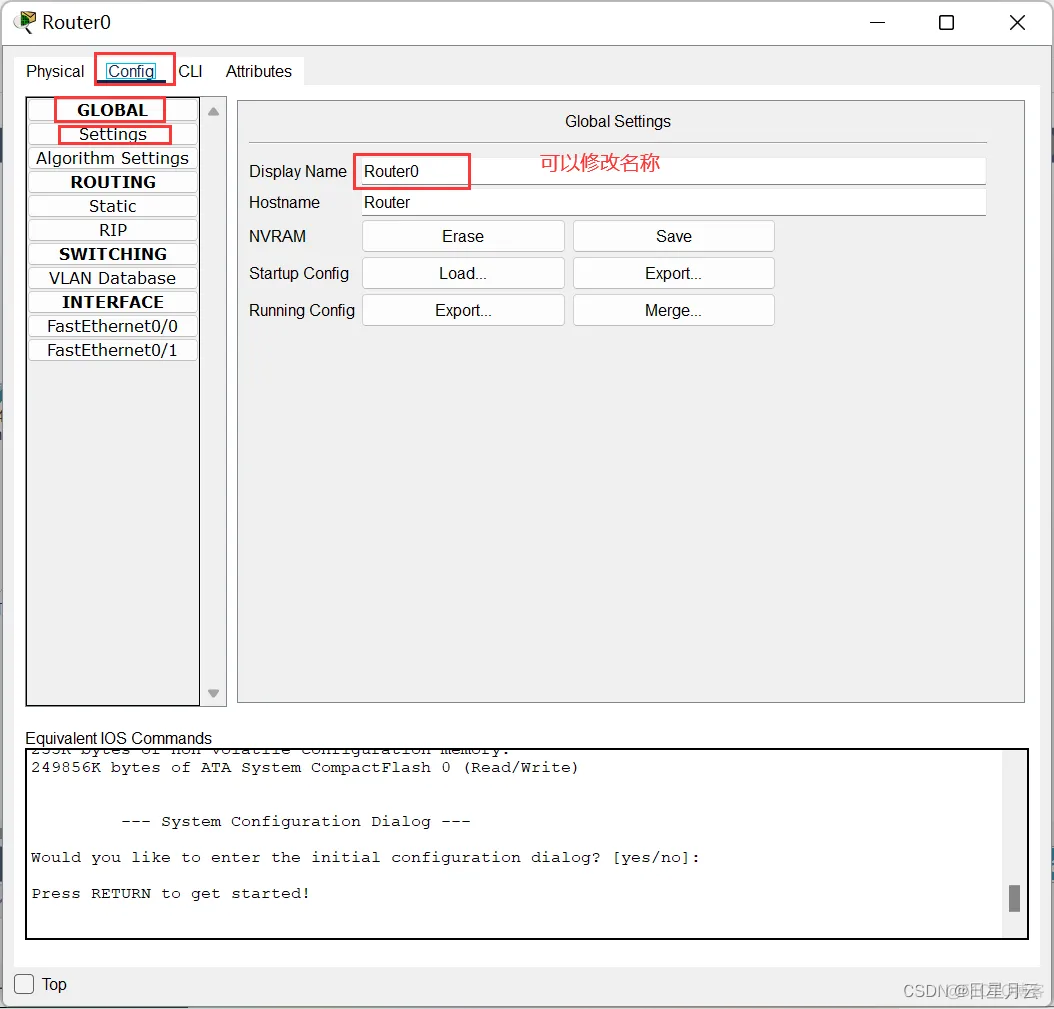

1.4.1 GLOBAL选项

1.修改显示名字

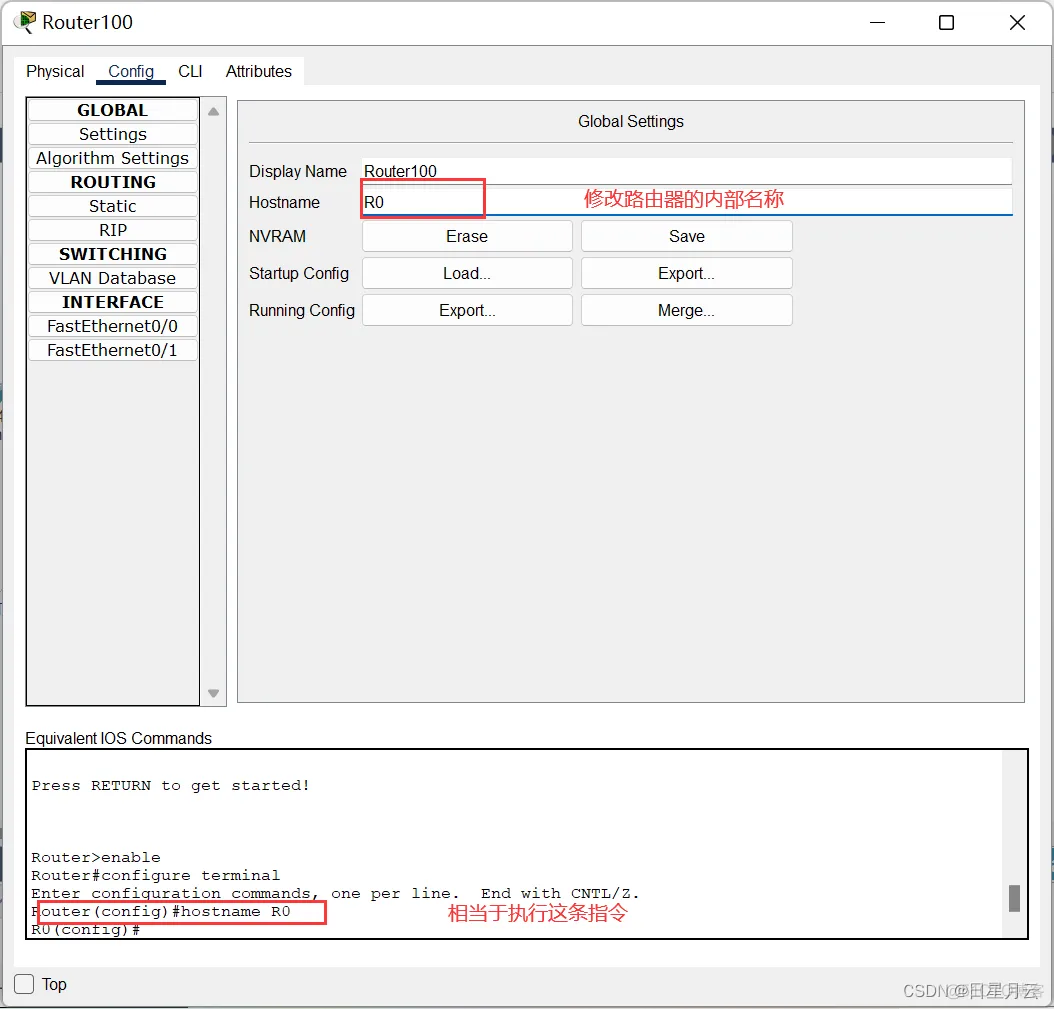

2.修改主机名

便于更快地熟悉配置命令的学习

3.修改NVRAM

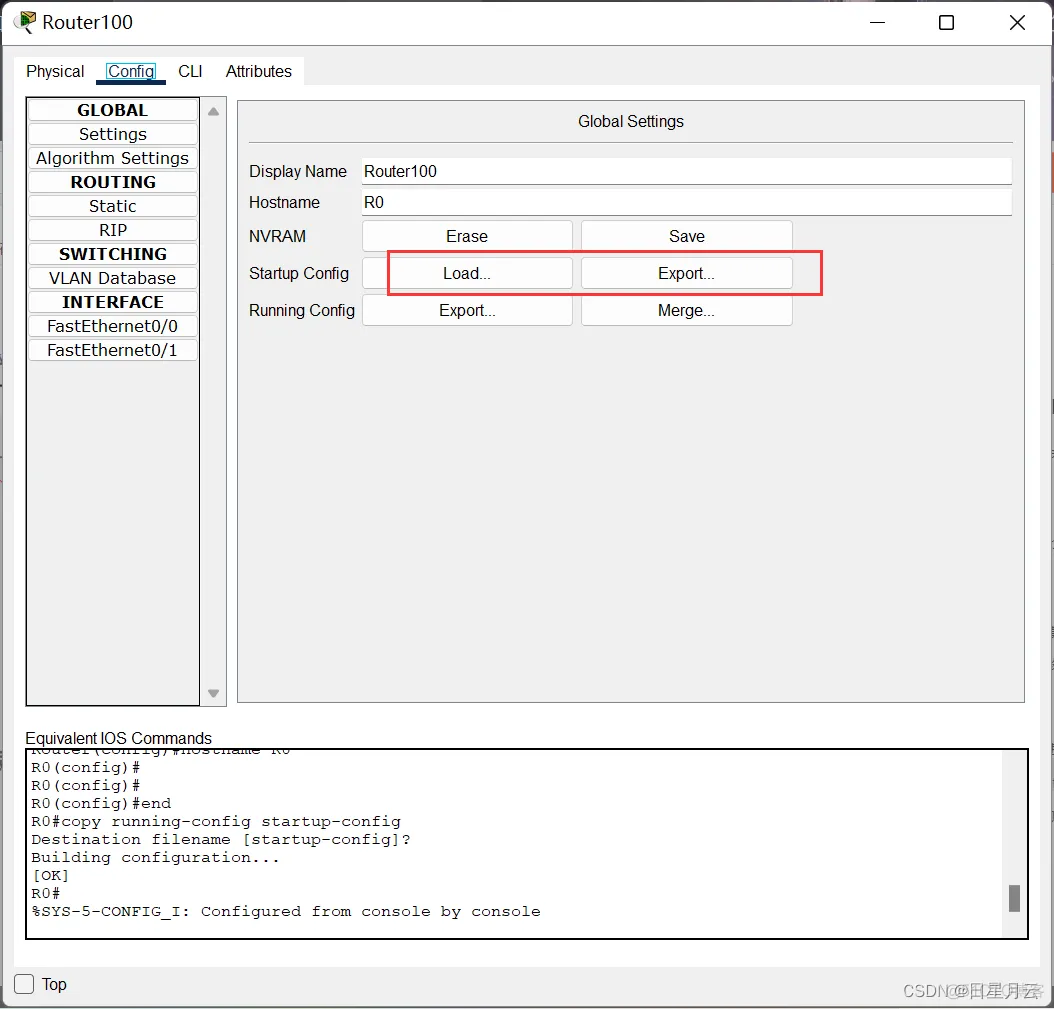

4.修改Startup Config

导入/导出配置文件

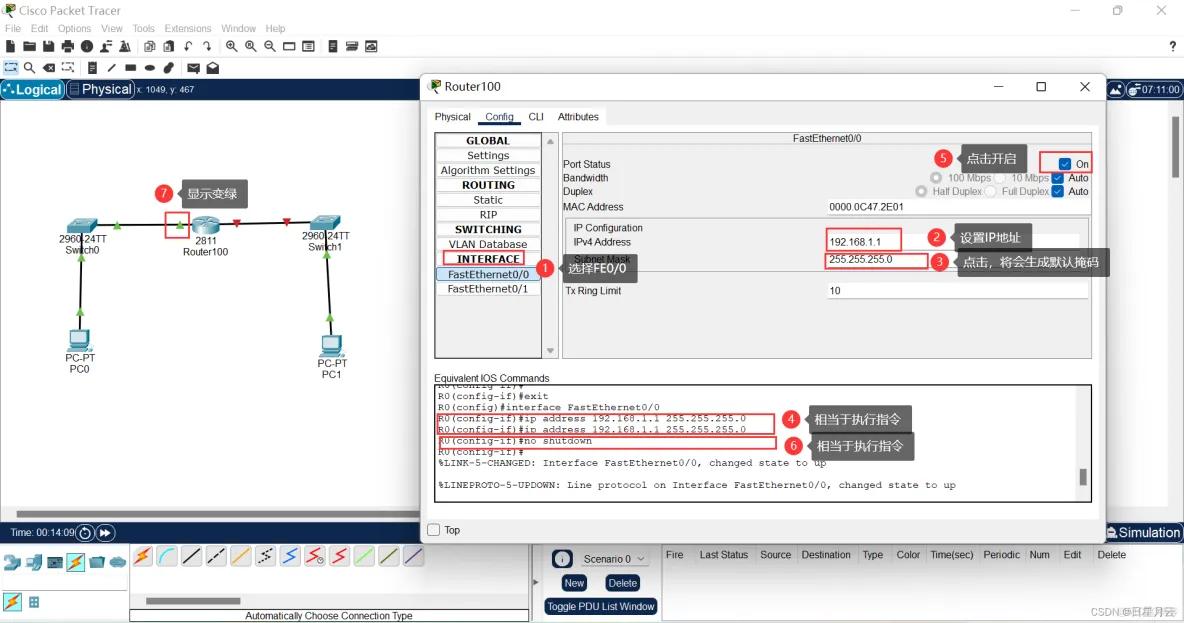

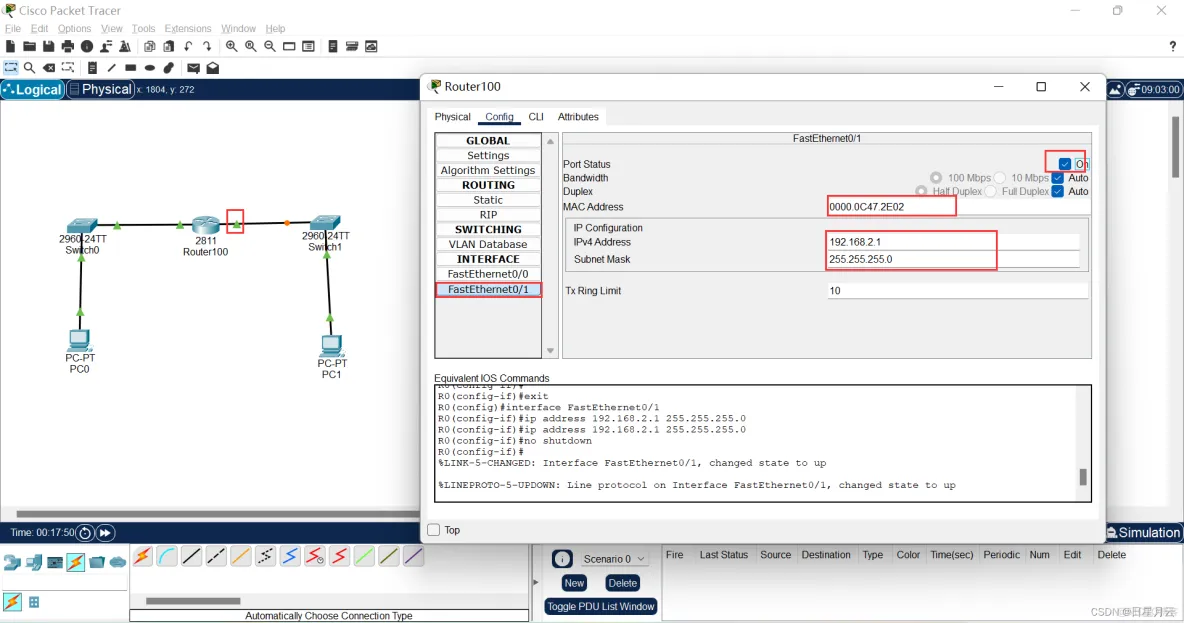

1.4.2 INTERFACE

点击INTERFACE

选择FE0/0，进行配置

同理，修改FE0/0的配置

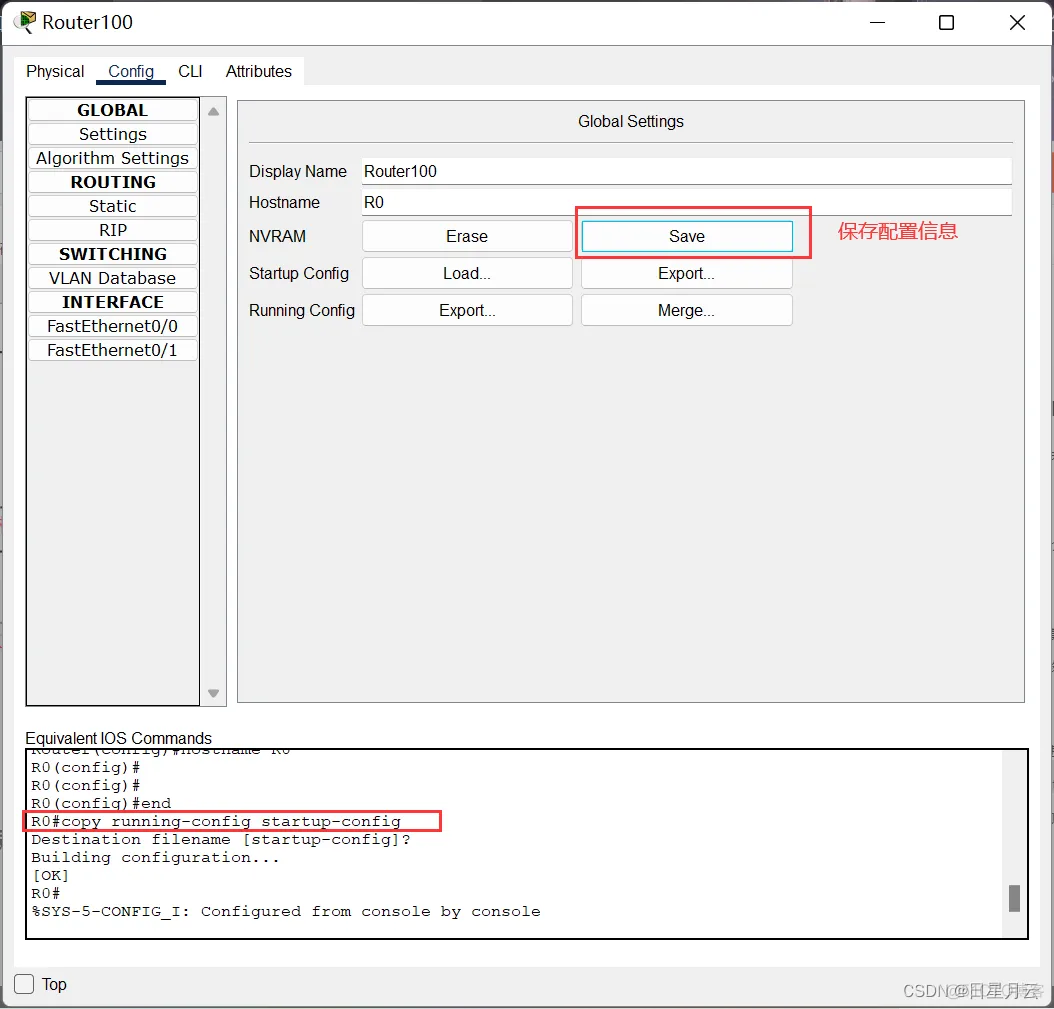

回到GLOBAL/Setting中

点击NVRAM/SAVE，保存配置

注意：
如果，不把Running Config保存为Startup Config,
掉电重启设备会丢失配置信息

此处不做演示

2.PC配置的修改

点击PC0

选择Config选项

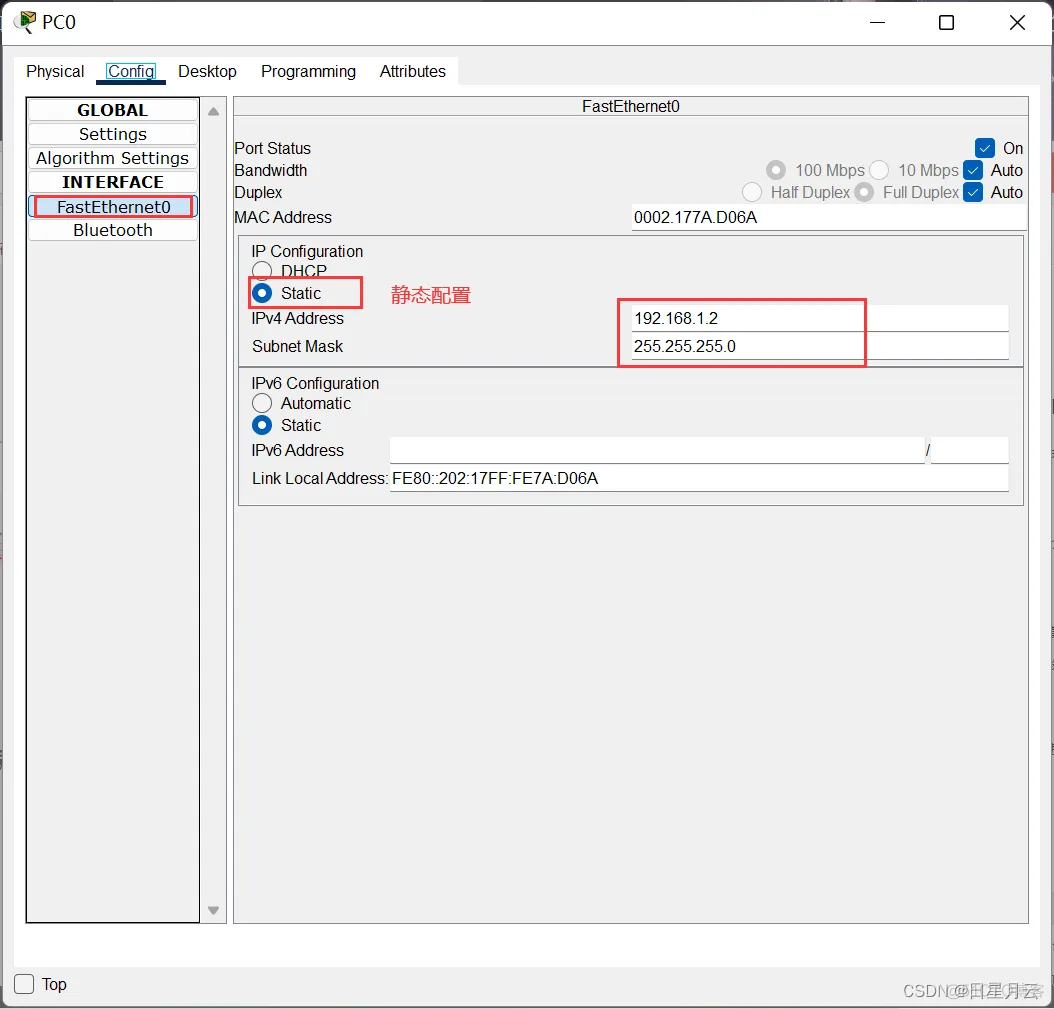

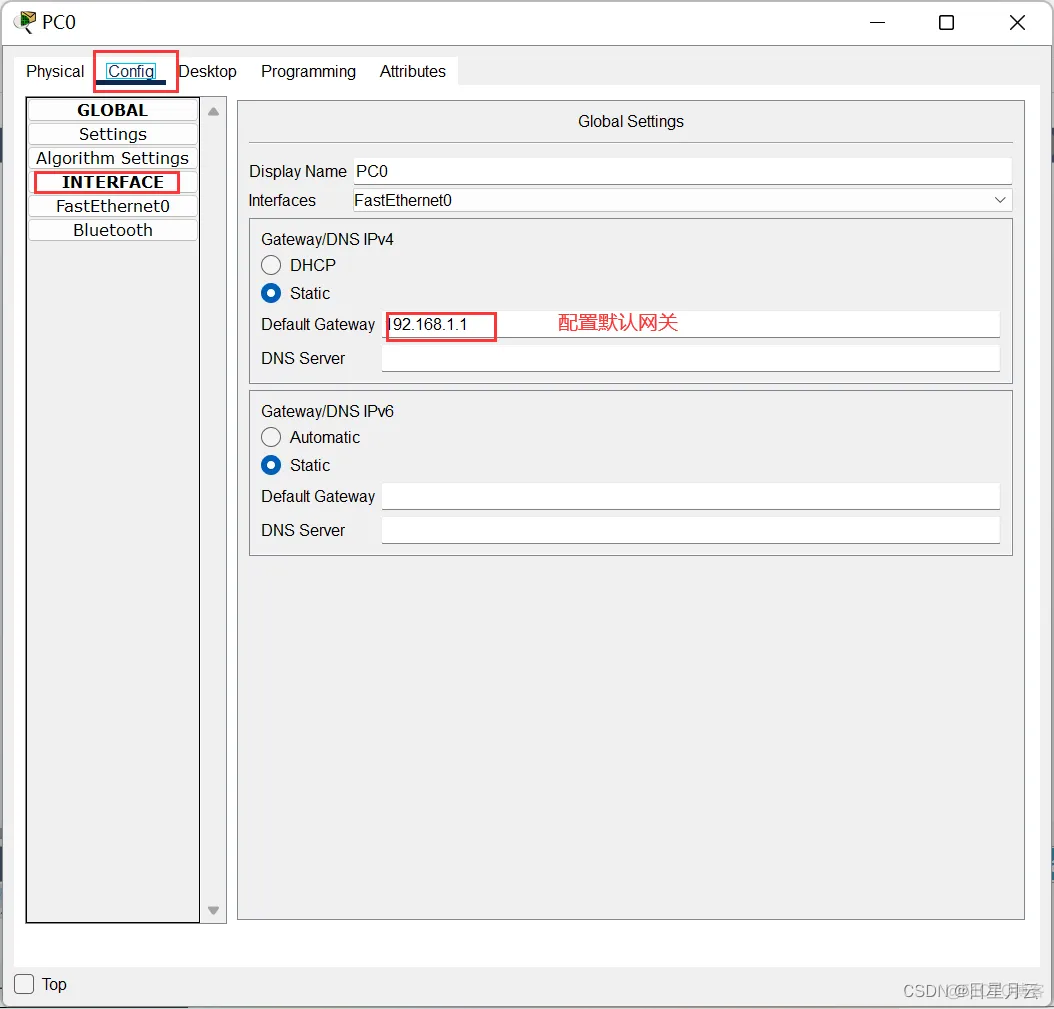

1.4.3 INTERFACE选项

选择INTERFACE，进行如下配置

1.4.4 FE0选项

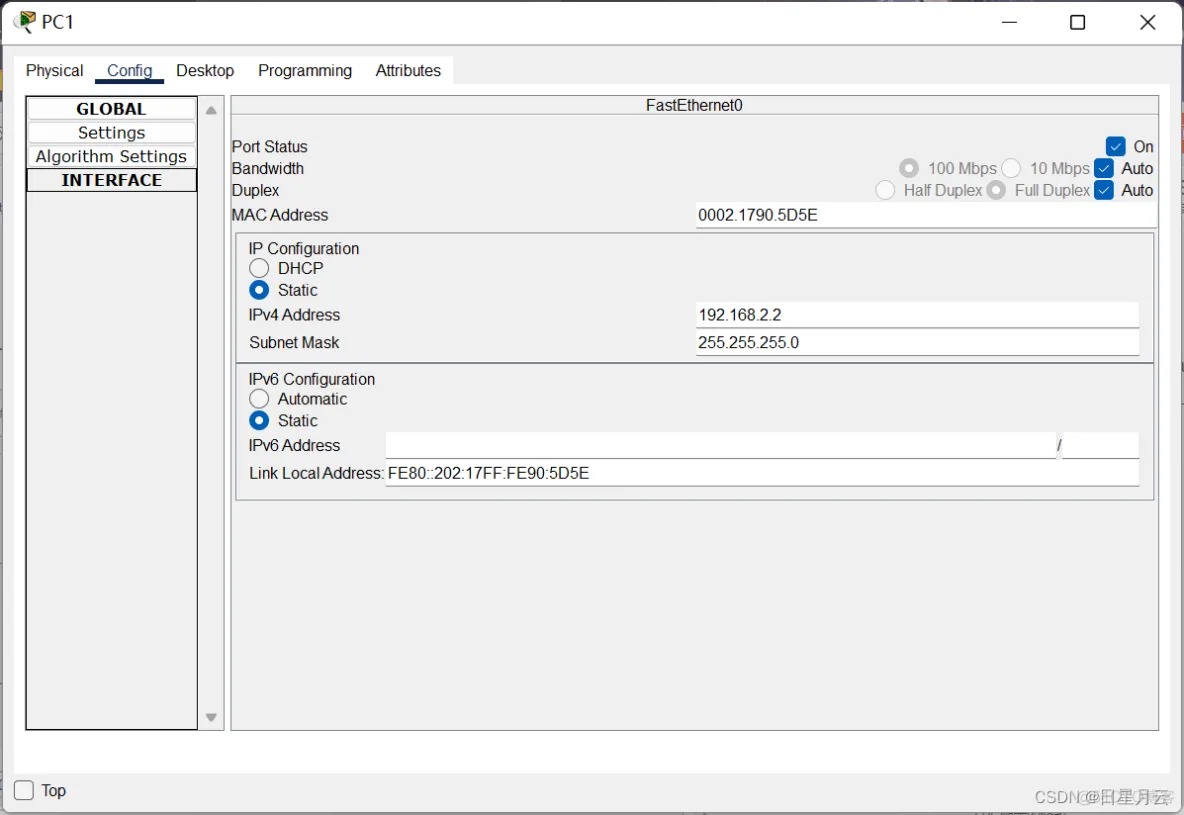

选择FE0，进行如下配置

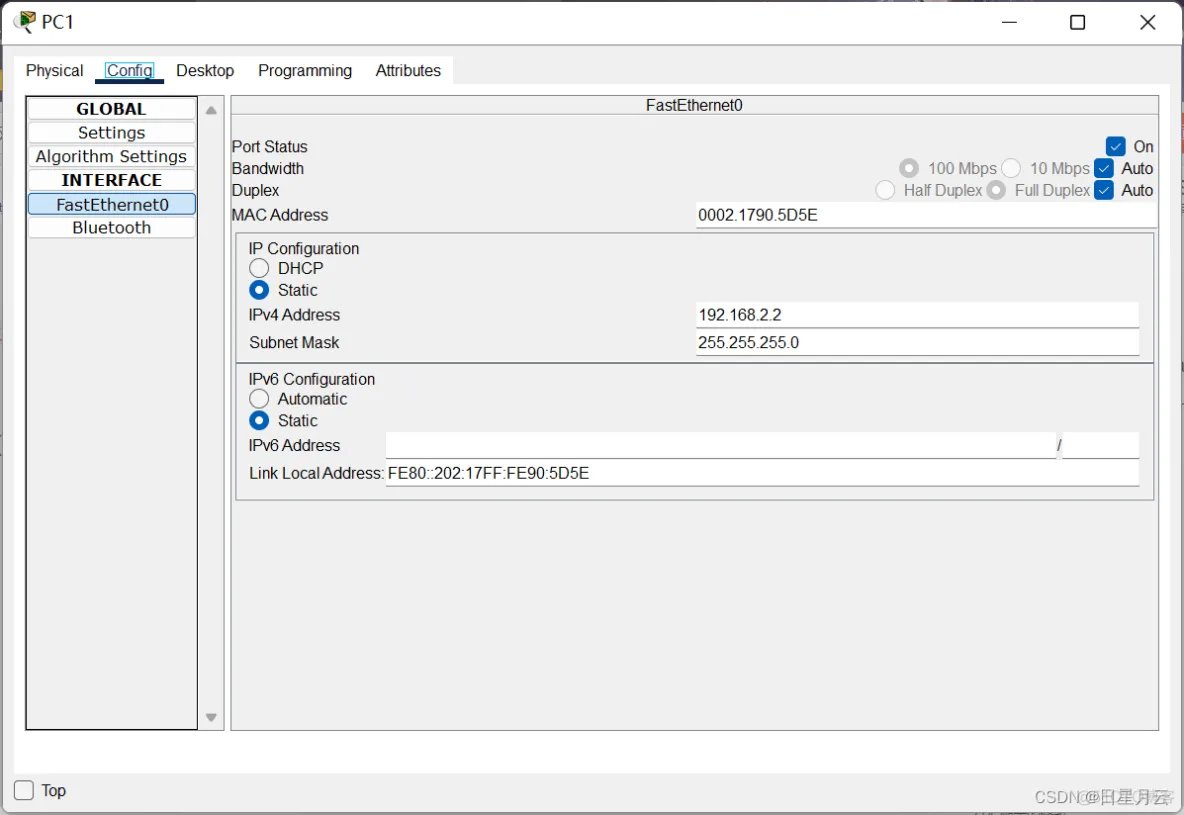

同理，对PC1进行配置

如下

INTERFACE

FE0

此时，PC0与PC1就可以通信了

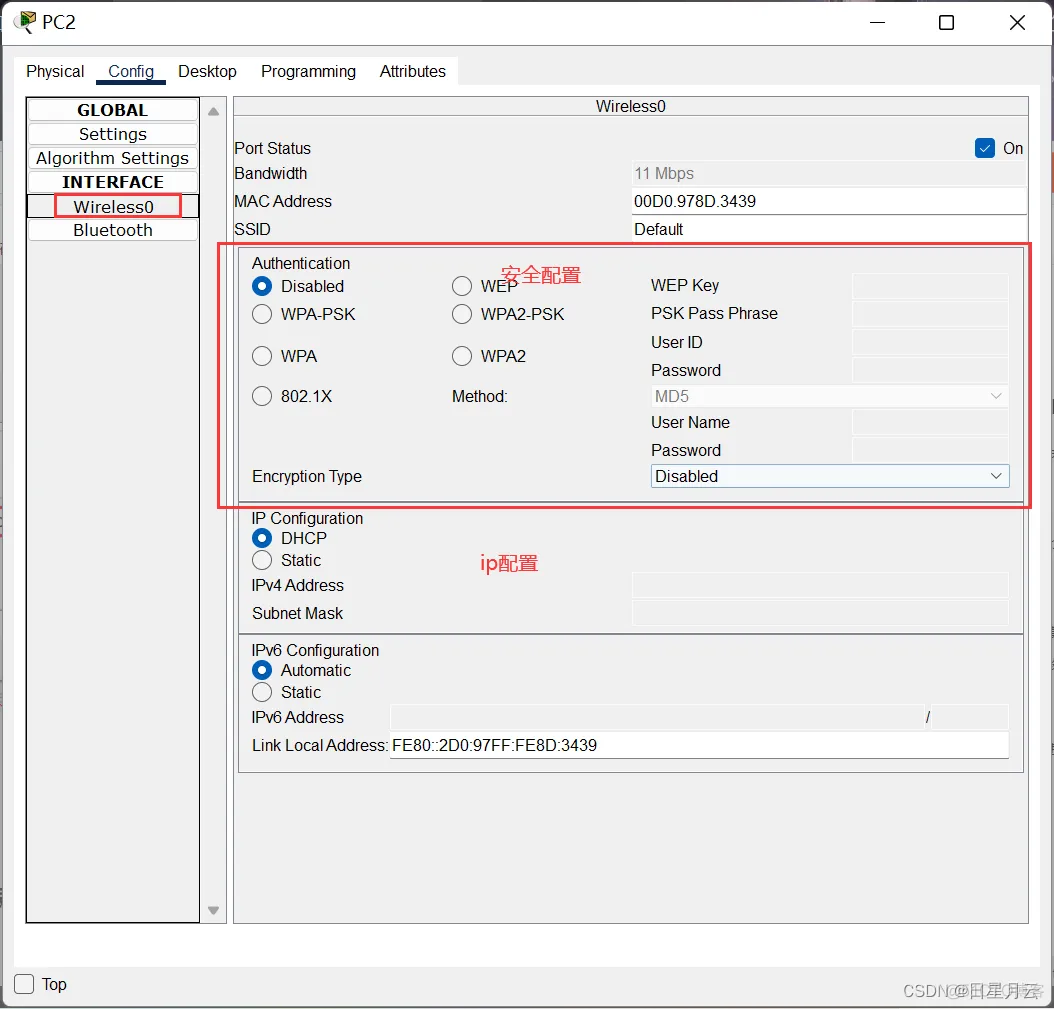

3.无线网卡PC的配置

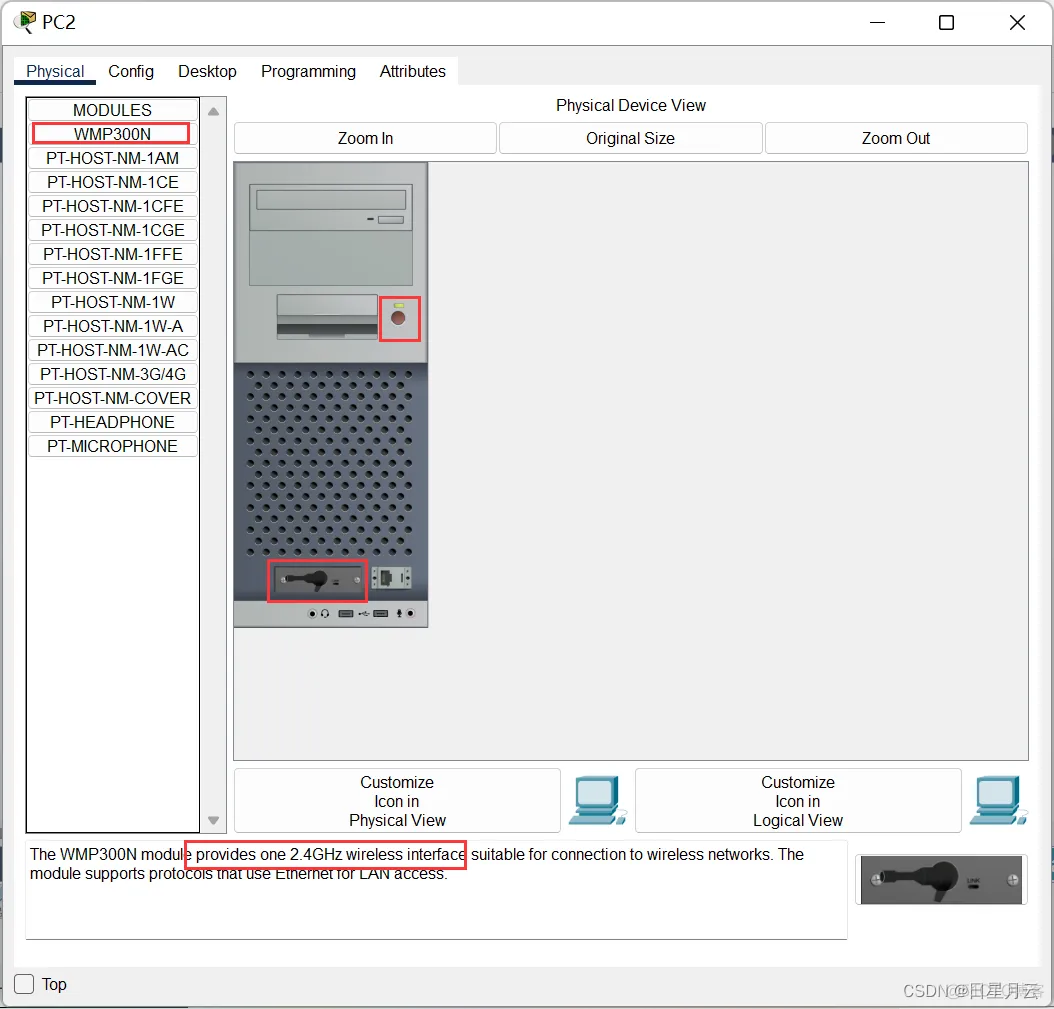

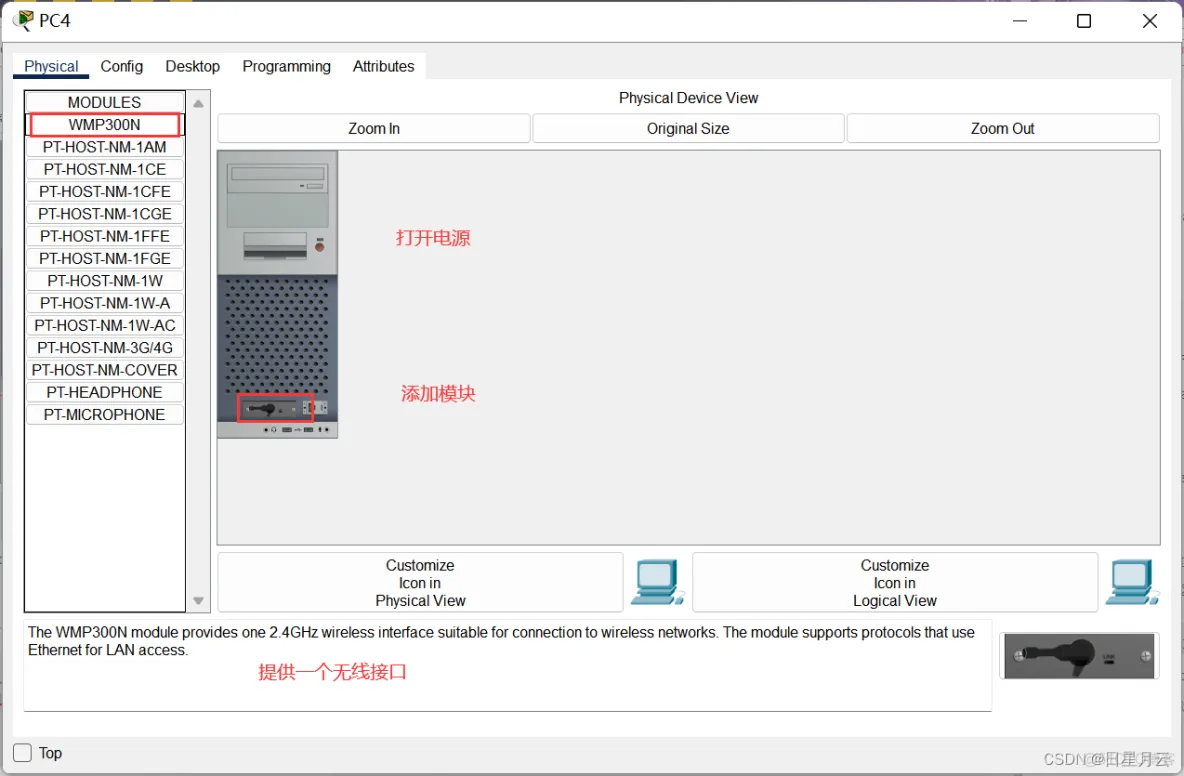

1.添加PC2，修改为无线网卡

2.修改Config配置

可以看见

无线网卡Wireless0

1.5 Realtime and Simulation模式（数据包跟踪与分析)

依然，使用上节的例子

初始：

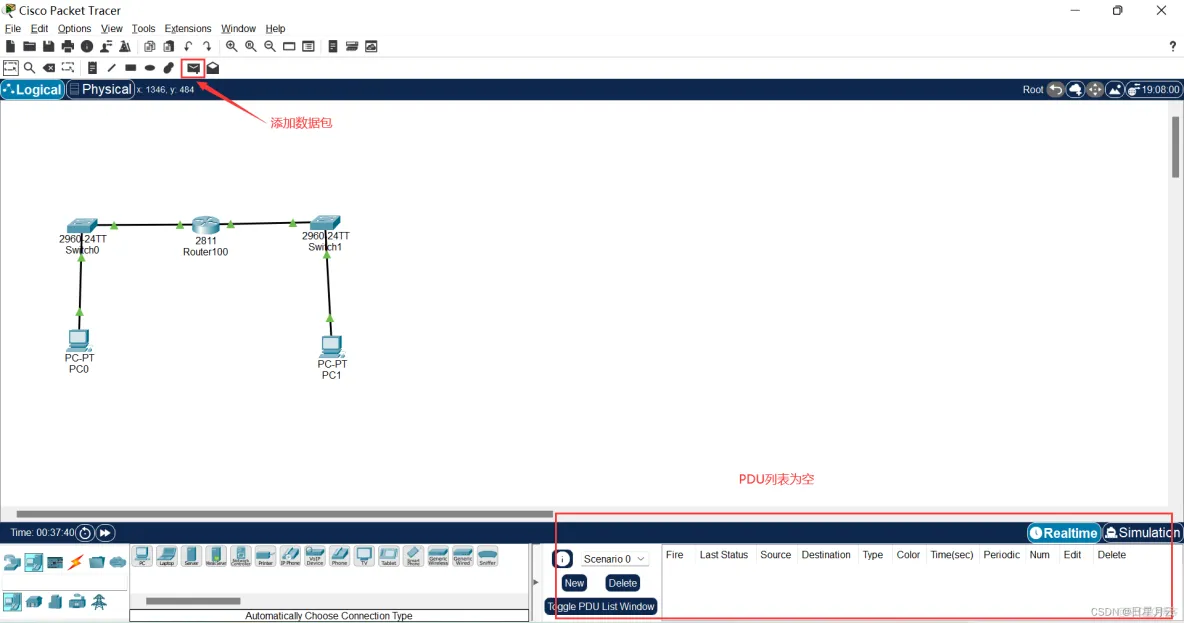

1.5.1 发送数据包

开始：

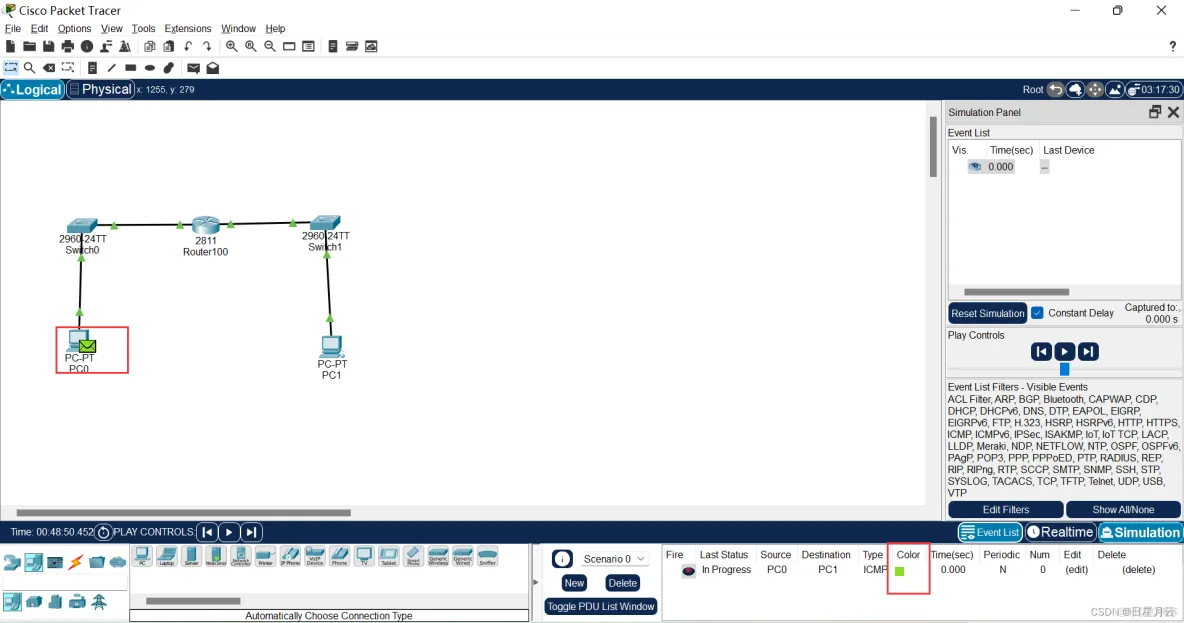

点击“添加数据包”，选择源设备PC0与目标设备PC1

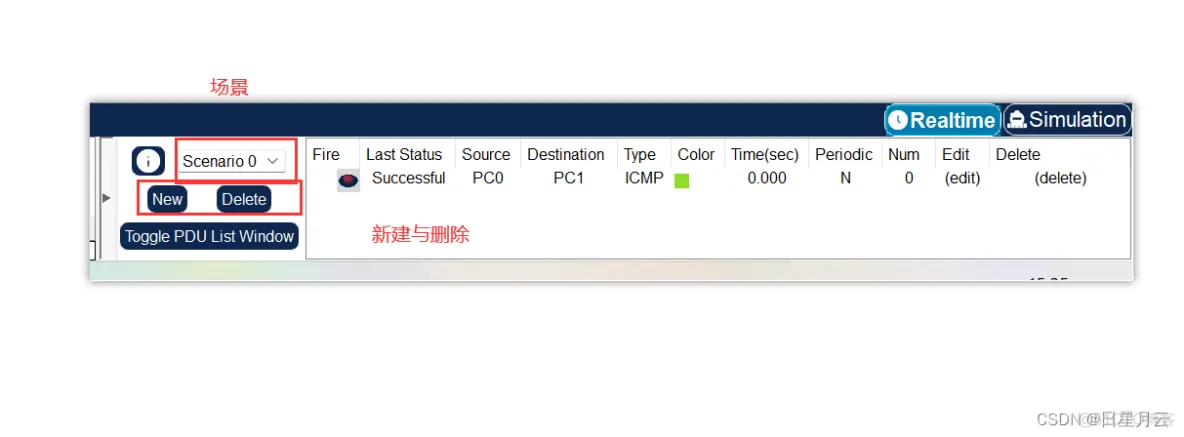

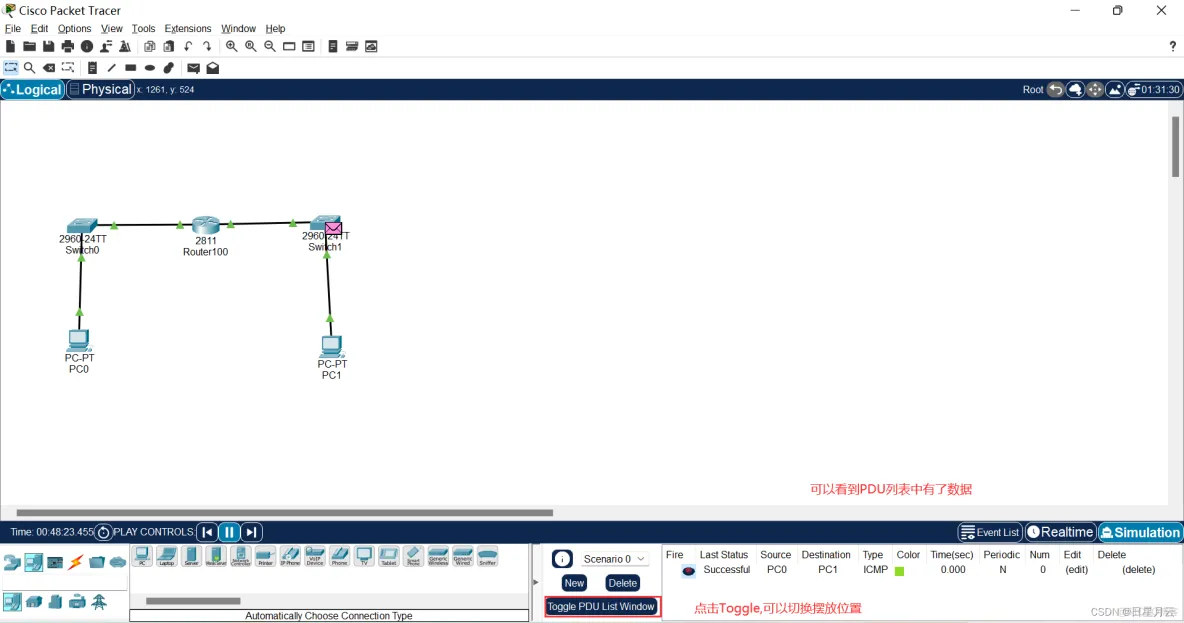

1.5.2 PDU列表的字段说明

PDU列表的字段说明

Simulation可以看到颜色效果

场景的设置

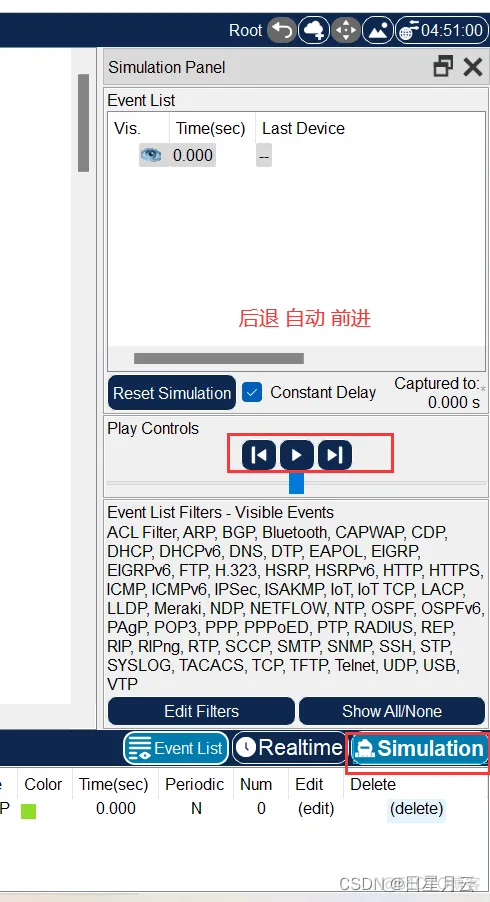

1.5.3 Simulation的使用

功能介绍：可以看到数据的流动

设置播放与播放速度

事件列表的说明

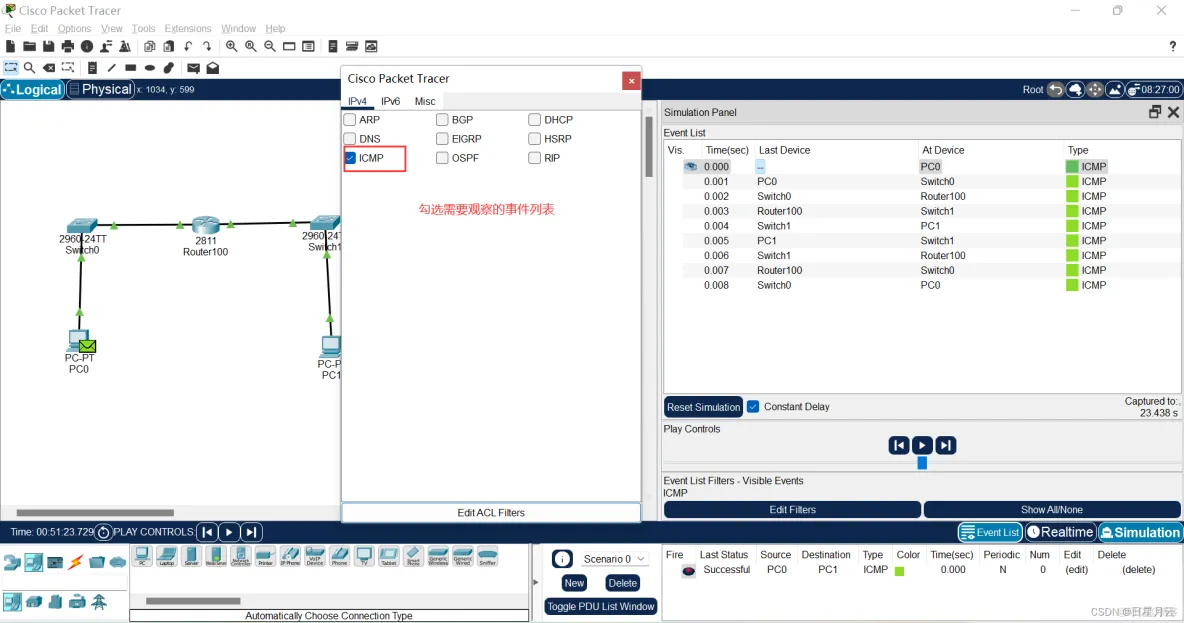

编辑事件列表过滤器

实验中经常使用事件过滤器过滤掉不关心的事件类型

1.5.4 PDU信息窗口的使用

OSI Model介绍

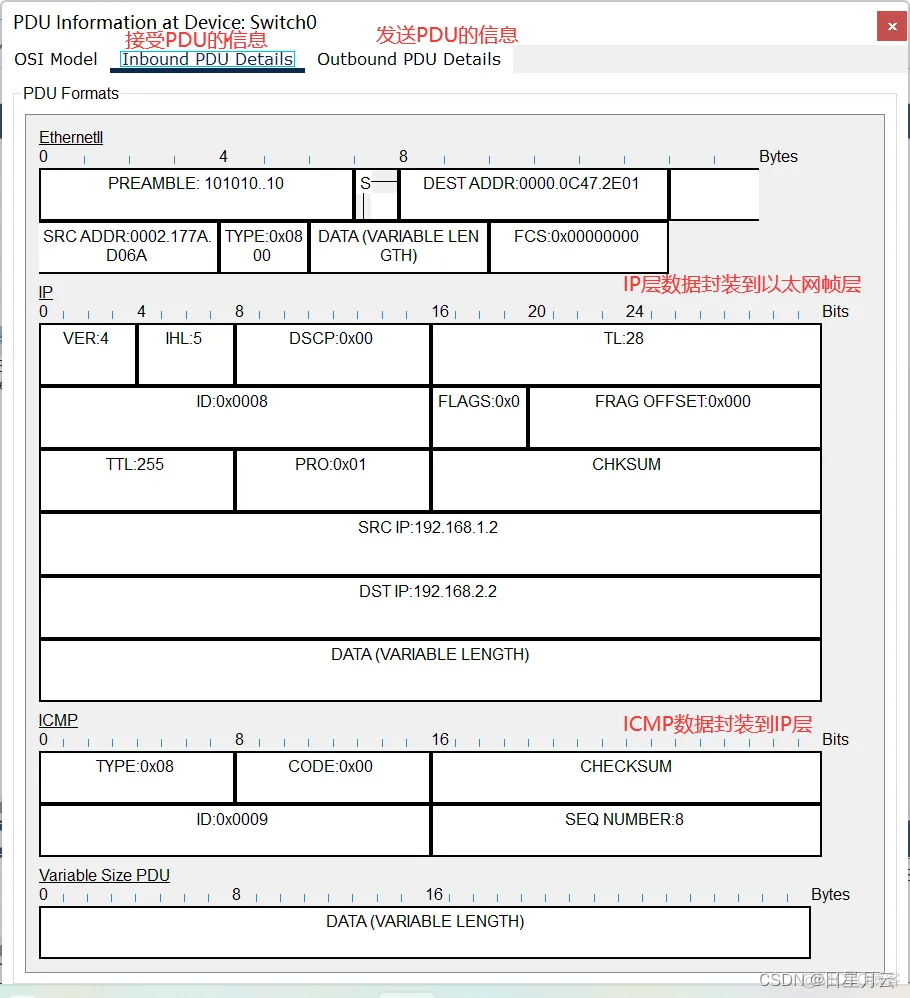

PDU Details 介绍

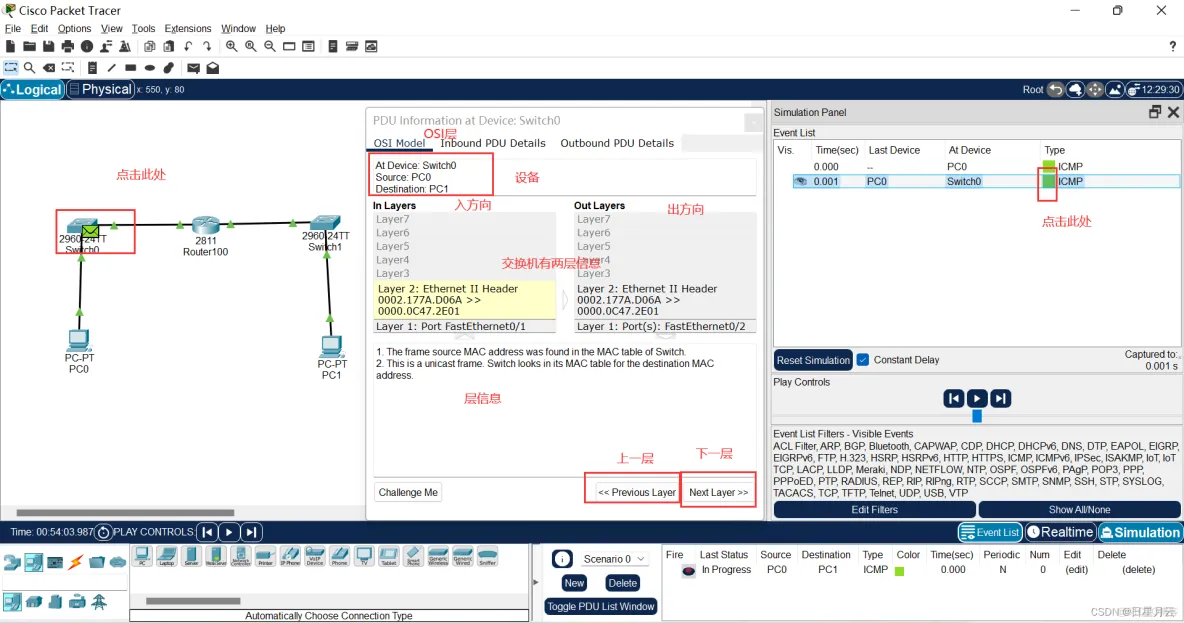

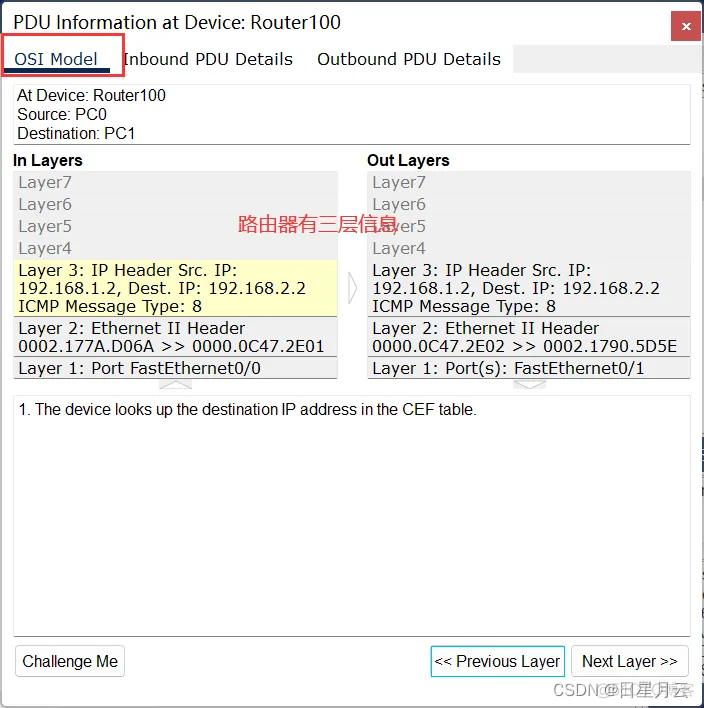

1.5.5 路由器中的PDU信息

点击下一步播放按钮，将数据包传到路由器中

点击查看PDU信息

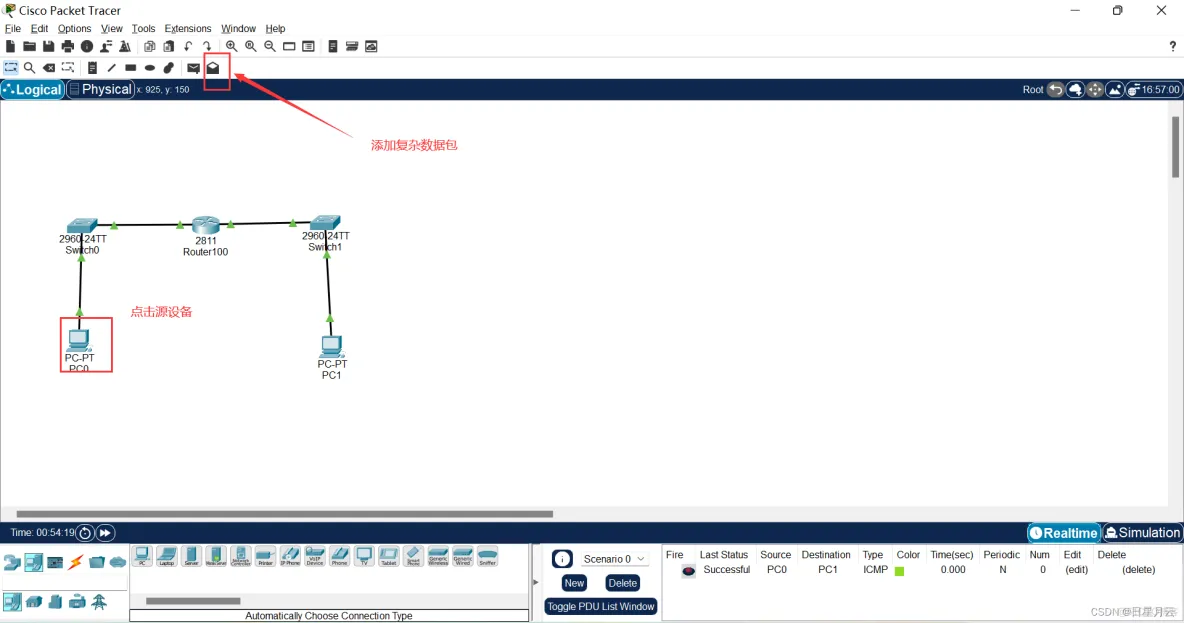

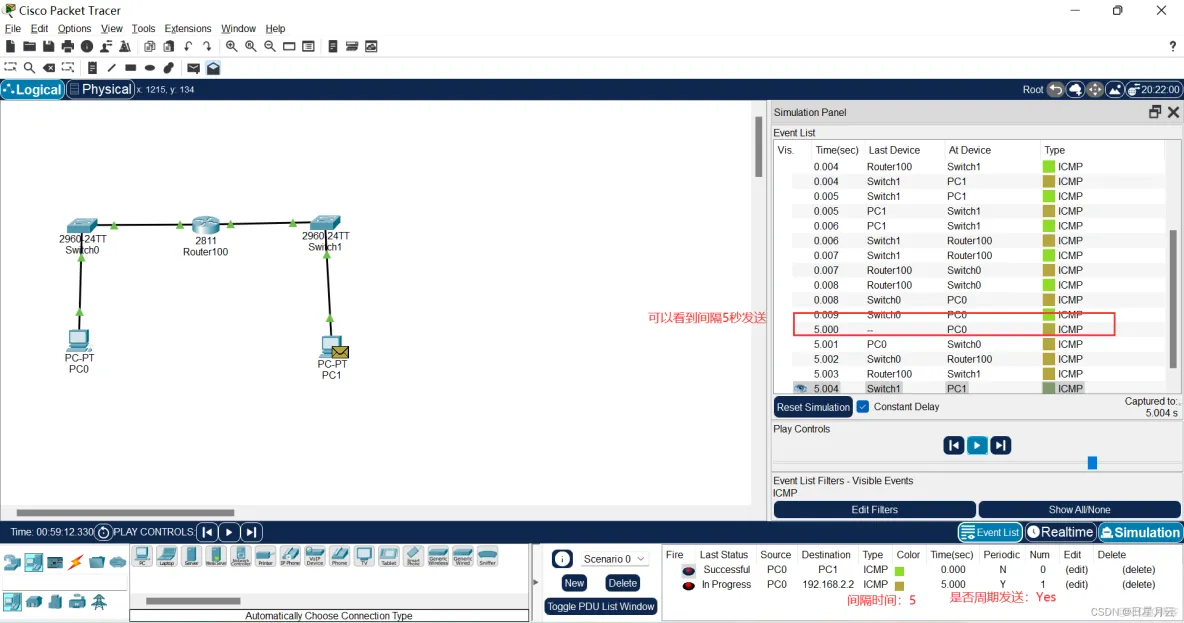

1.5.6 添加复杂数据包

PC0发送复杂数据包

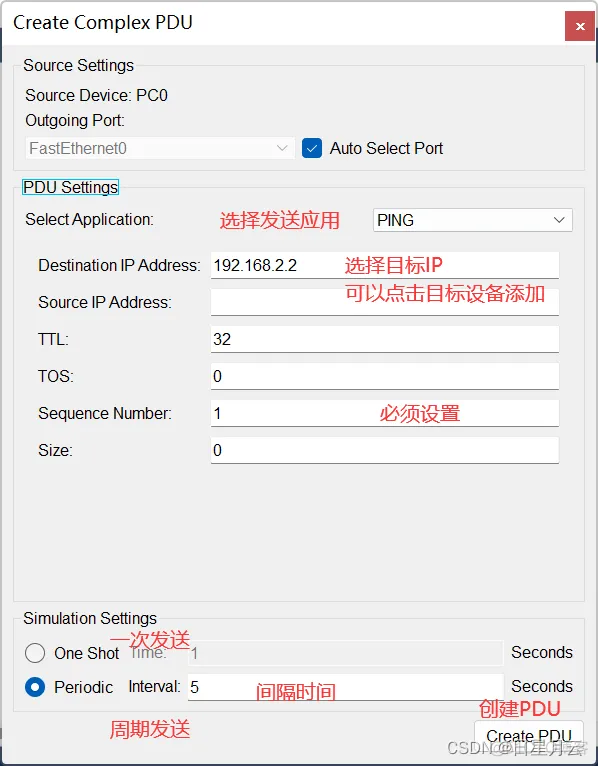

创建复杂PDU

Simulation中查看

1.6设备Desktop选项卡的使用

搭建如下网络拓扑

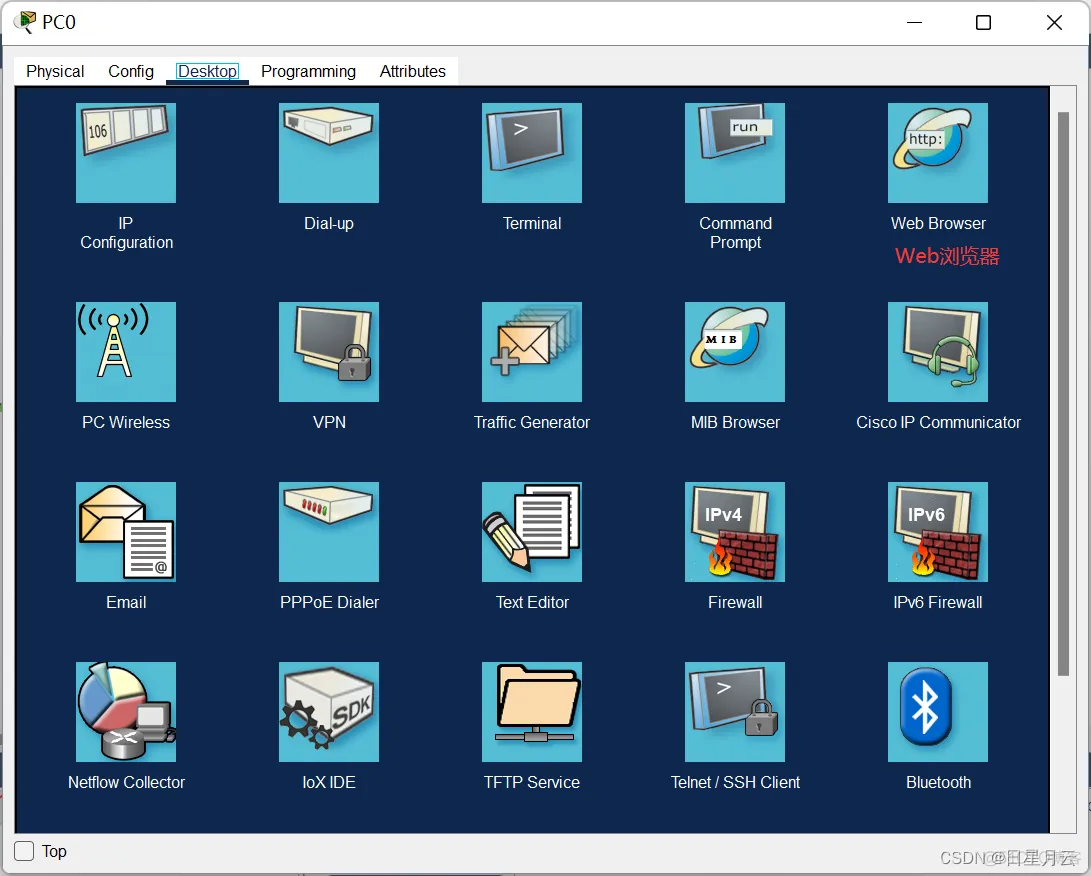

1.6.1 PC的DeskTop介绍

点击PC，配置

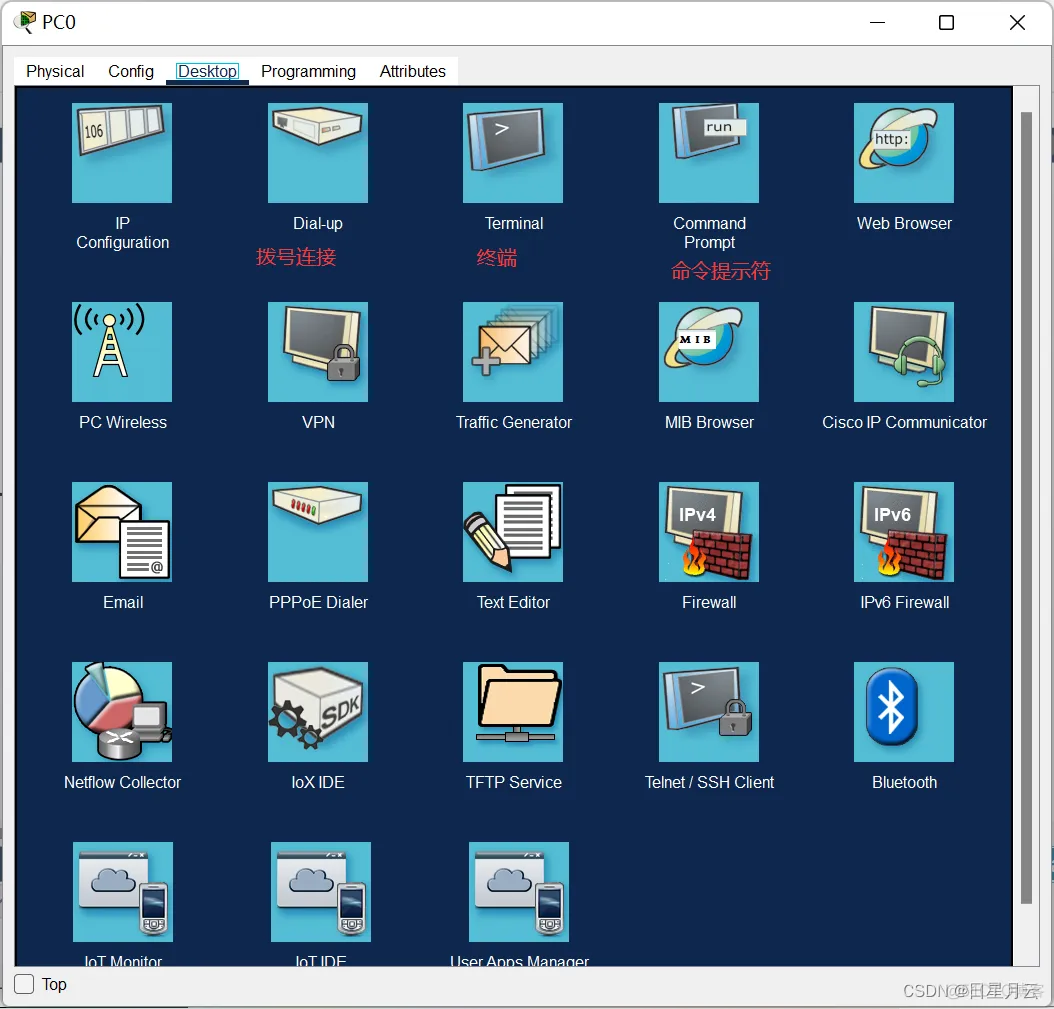

选择DeskTop选项

打开IP配置

也可在Config中进行配置

应用介绍

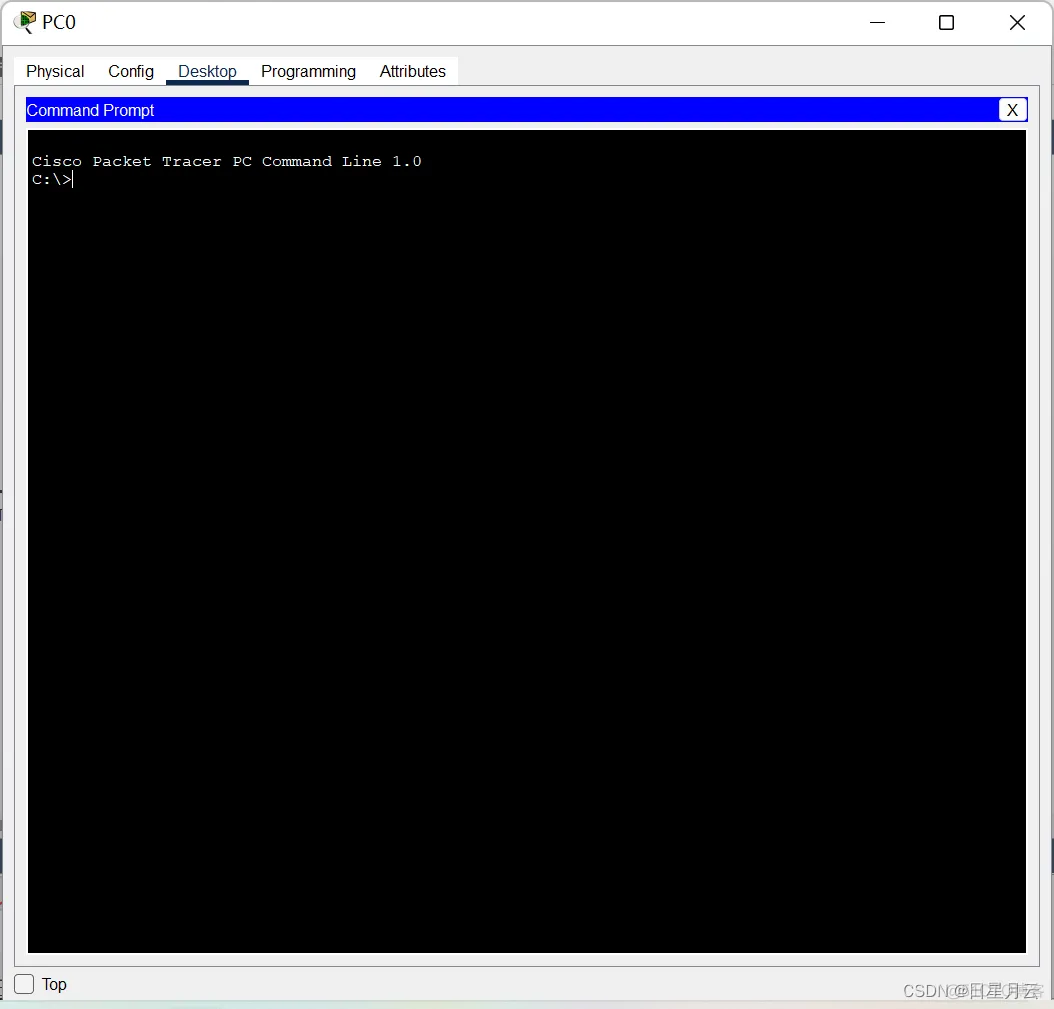

打开命令提示符

可使用ping或traceroute命令

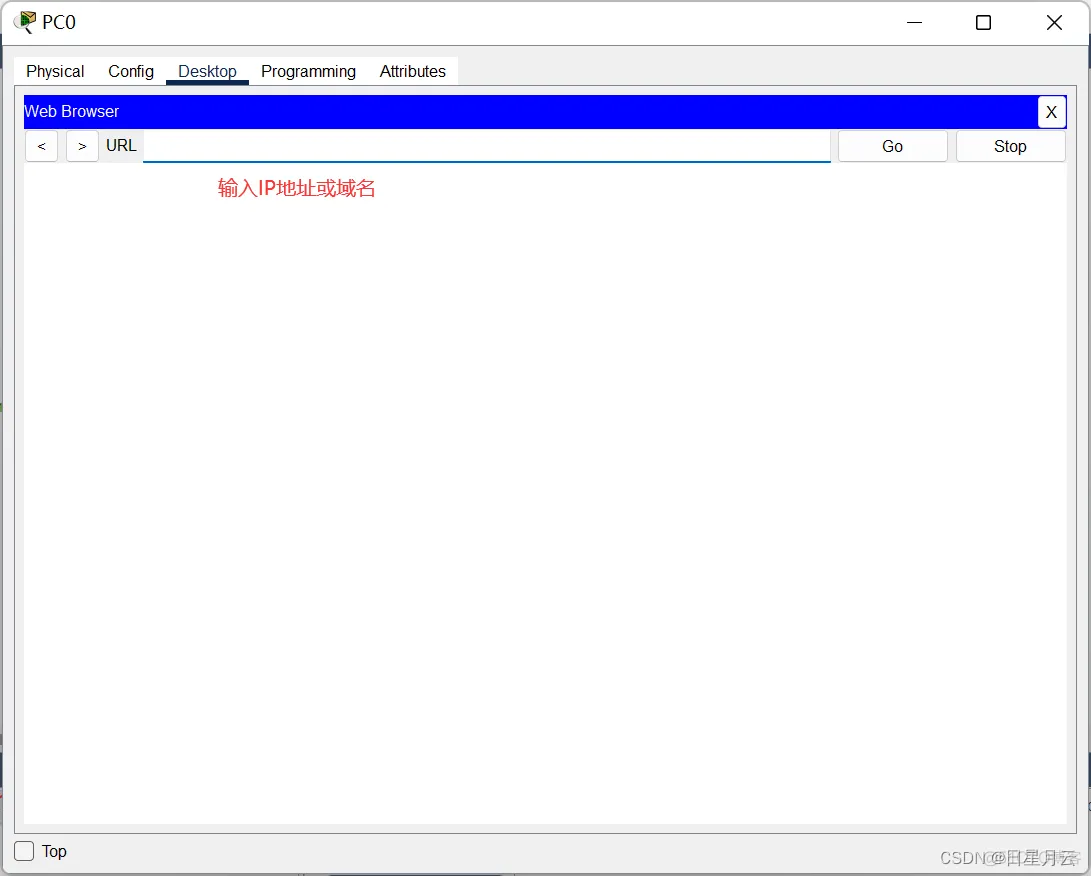

打开Web浏览器

其余应用介绍：
略

1.6.2 Server的DeskTop介绍

点击Server，选择Desktop选项

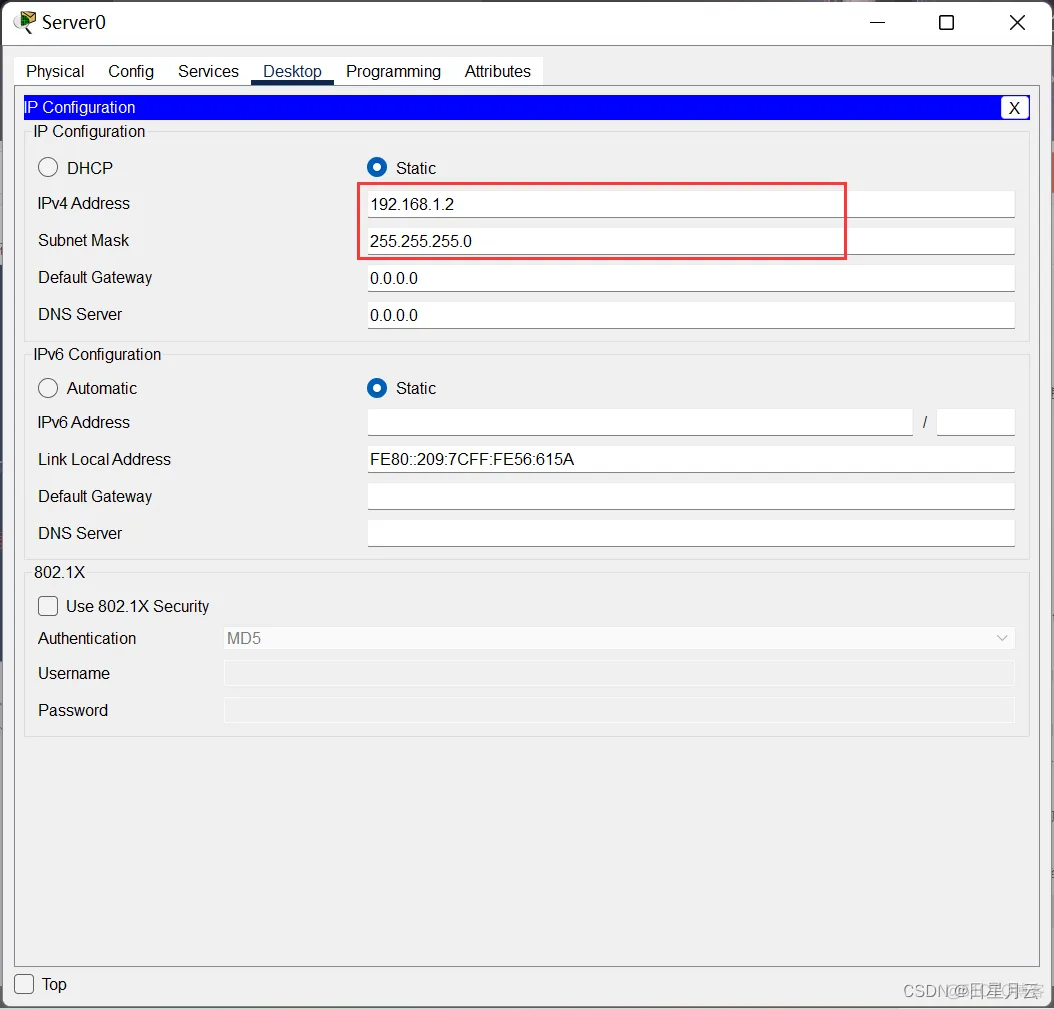

点击IP配置

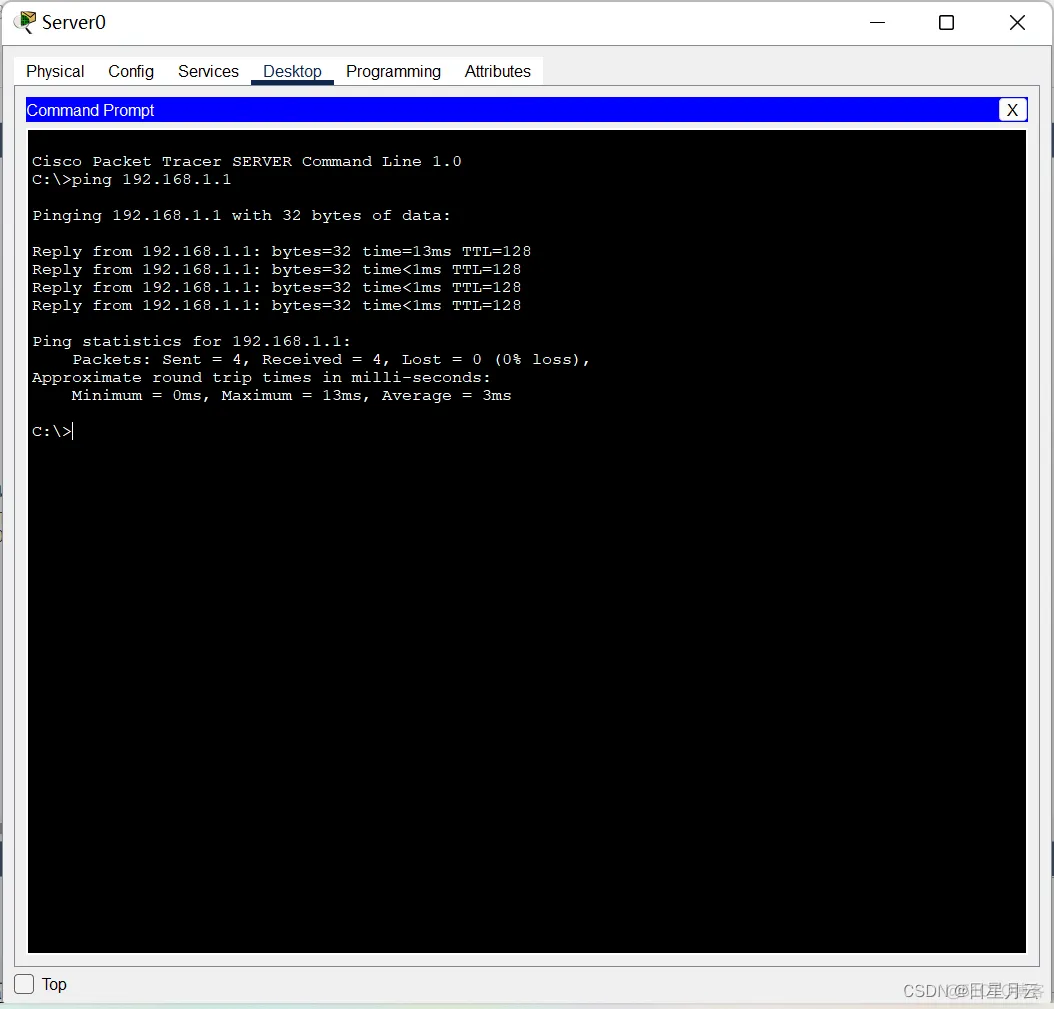

打开命令提示行窗口

至此，我们了解到了桌面应用的使用
