使用Matlab绘制分段函数的三种方法：piecewise/if-else/逻辑索引

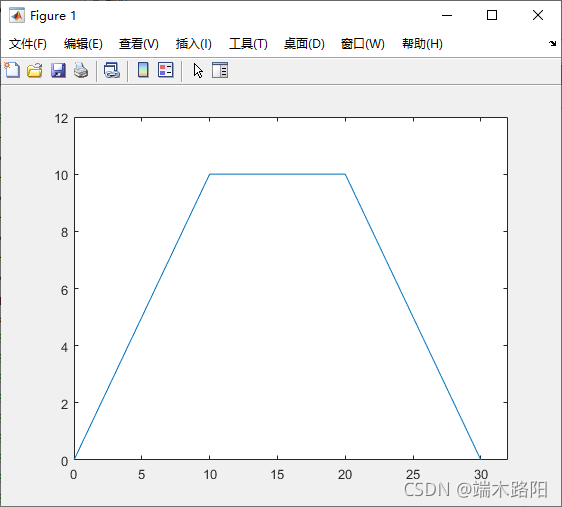

找到了三种绘制分段 函数 的方法,绘制如下函数

第一种方法:

%第一种分段函数t1=0:0.1:10;v1=t1;t2=10:0.1:20;v2=0*t2+10;t3=20:0.1:30;v3=30-t3;t=[t1 t2 t3];v=[v1 v2 v3];plot(t,v);axis([0 32 0 12]);

第二种方法:

%第二种分段函数表示方法t=0:0.01:30;v=zeros(size(t));for i=1:length(t)    if t(i)<=10         v(i)=t(i);    elseif(t(i)>=10)&(t(i)<=20)         v(i)=10;    else         v(i)=30-t(i);    endendplot(t,v);axis([0 32 0 12]);

第三种方法:

%第三种方法t=0:0.1:30;v=t.*(t<10)+10*(t>=10 & t<20)+(30-t).*(t<30 & t>=20);plot(t,v);axis([0 32 0 12]);
