使用MATLAB绘制分段函数的步骤

方法一：直接根据分段函数的含义，根据x值的不同，相对应的函数值也不同，进行描点连线。

x=0:0.1:5y=[]for xx=xif(xx<1.5)    y=[y,0];elseif(xx>=1.5 && xx<2)        y=[y,(xx-1.5)*2];else    y=[y,1];endendplot(x,y)%函数图像上加一个点x0=1.75y0=0.5hold onplot([0 x0],[y0 y0],'r--') %画线plot([x0 x0],[0 y0],'r--')hold off

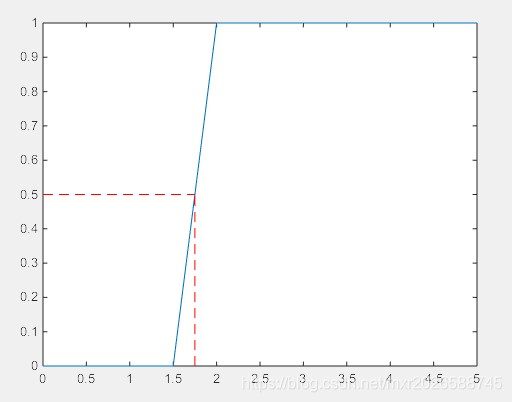

运行效果

方法二：直接根据x判定结果的特性0,1值，把对x的判断巧妙的使用一个公式来实现不同情形要的结果

这样做代码比较简洁，方便

x=0:0.1:5y=0.*(x<1.5)+(x-1.5)*2.*(x>=1.5 & x<2)+1.*(x>=2)plot(x,y)%函数图像上加一个点x0=1.75y0=0.5hold onplot([0 x0],[y0 y0],'r--') %画线plot([x0 x0],[0 y0],'r--')hold off

实现相同的效果：

总之，绘制图像的时候要记得本质是“描点连线” ，可以以不同的实现方式来实现自己的目的。
