中望3D 2020新功能试用：等高切削中新增驱动线

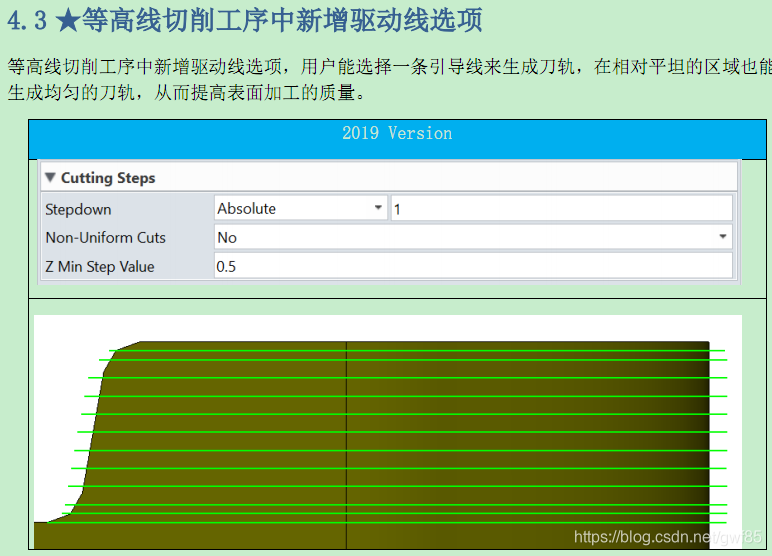

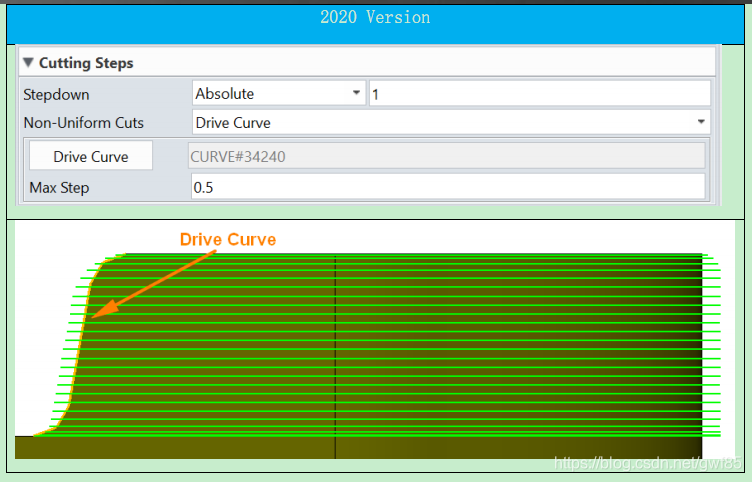

1、首先看帮助文档中的新增功能，这里面介绍到新增了 驱动 线的选项。

2、老样子，进去 建模 环境做一个零件来测试一下这个新功能。

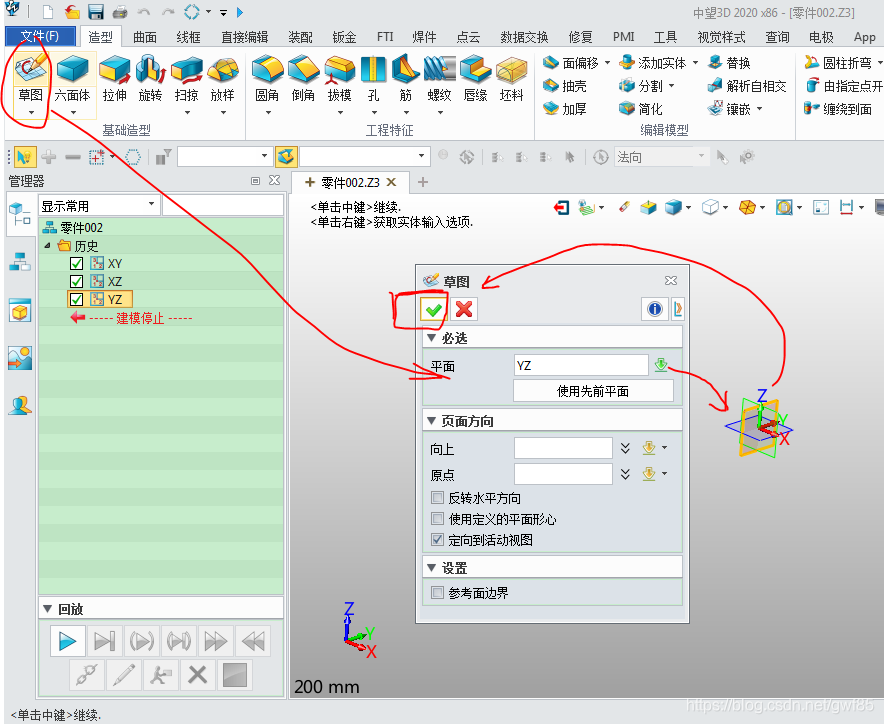

点击【草图】，选中YZ平面。我准备在这个平面内画一个旋转体。点击【确定】按键进入草图绘制。

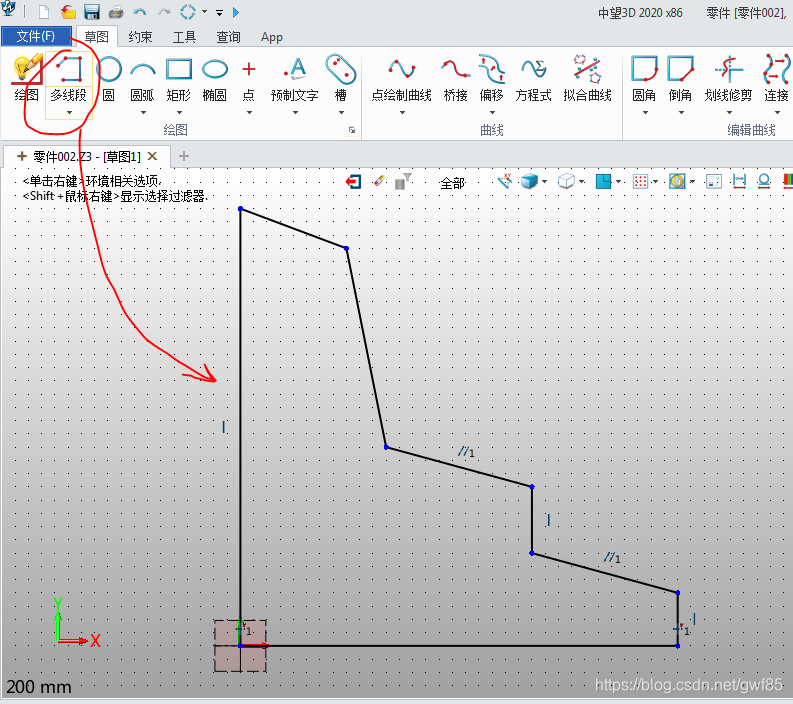

3、在草图中，选【多线段】，画几个高高低低的斜面。有些陡削点，有些平缓一点。这些就可以试出这个驱动线的功能。

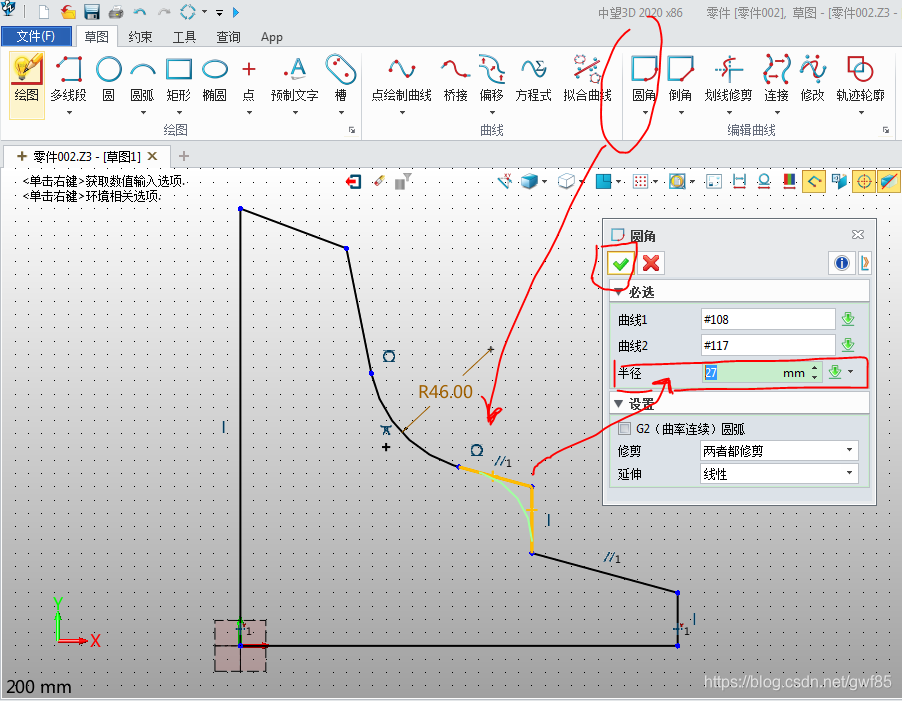

4、顺便给这些线倒一些圆角。这样，既有平缓直线，又有陡削直线，又有大圆，又有小圆。什么外形都有了。

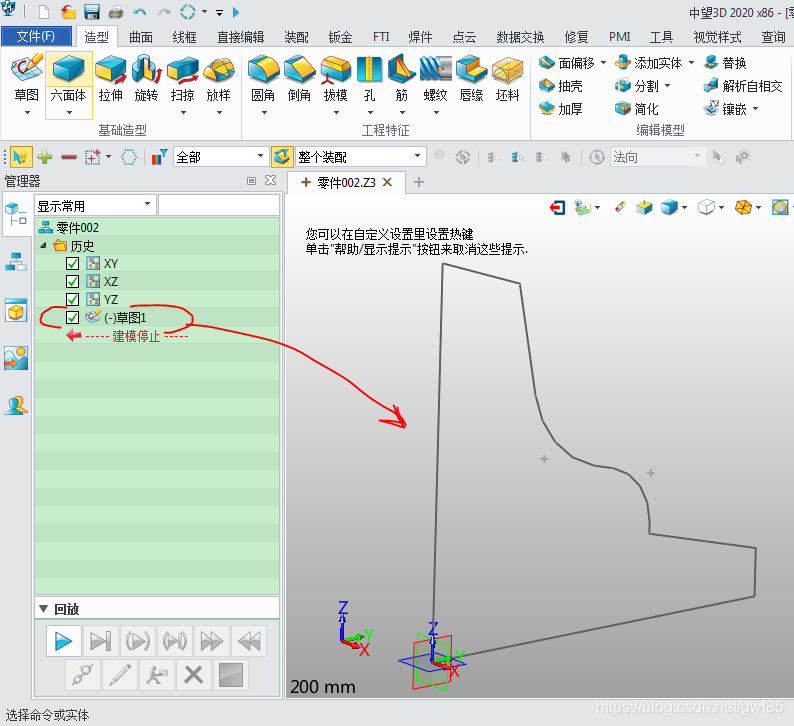

5、最后，退出草图。看到左边的管理器里，多了一个草图1的项。证明我成功创建了一个草图。

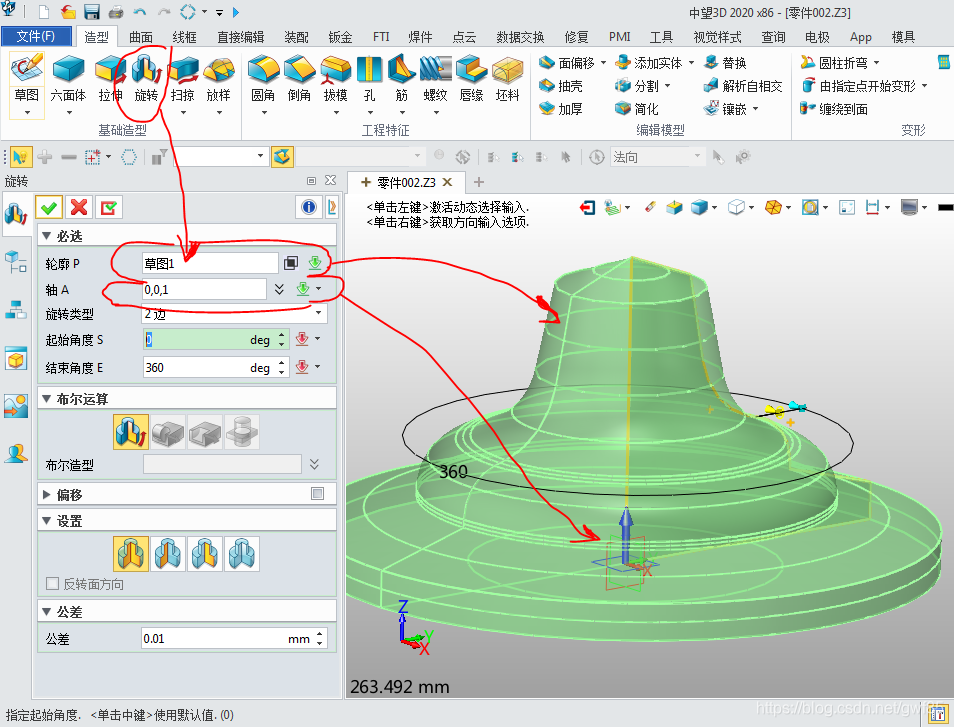

6、到上面的【造型】菜单里，找到【旋转】图标。点击它，制造一个旋转的形状出来。

按照要求，要输入【轮廓P】和【轴A】。在这里：

【轮廓P】选择刚才画的草图1

【轴A】选择竖直的那条直线，也就是绕着Z轴旋转了。

中望会自动出现一个绿色的形状，就是旋转形成的实体形状了

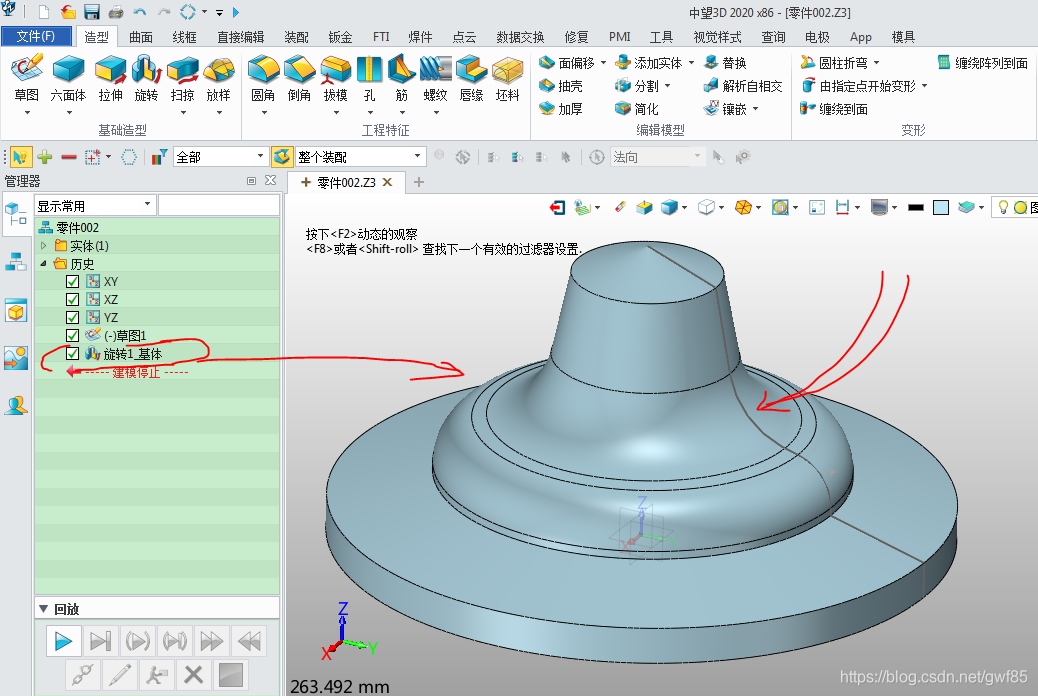

7、最后，点击【确定】。这个形状就变成实心的模样。同时左边的管理器里，也多了一个【旋转1_基体】。

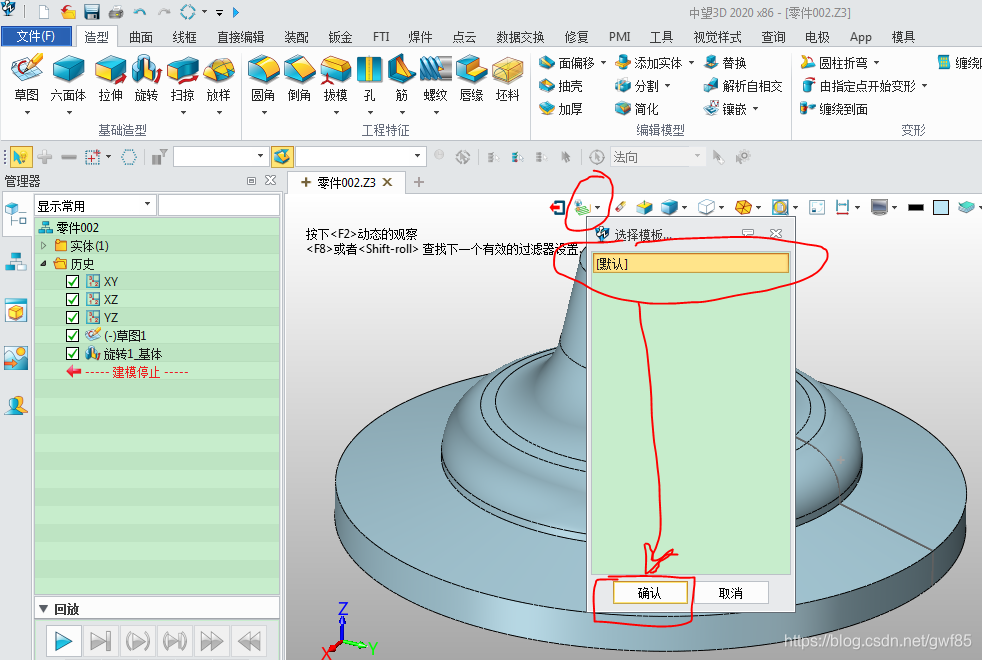

8、依然是从那个小图标，进入 CAM  加工制造环境。选择一个默认模板，点击确定，进入CAM。我一直在想，这个跳出来的模块到底是什么？是不是我自己也可以定制一个模板？

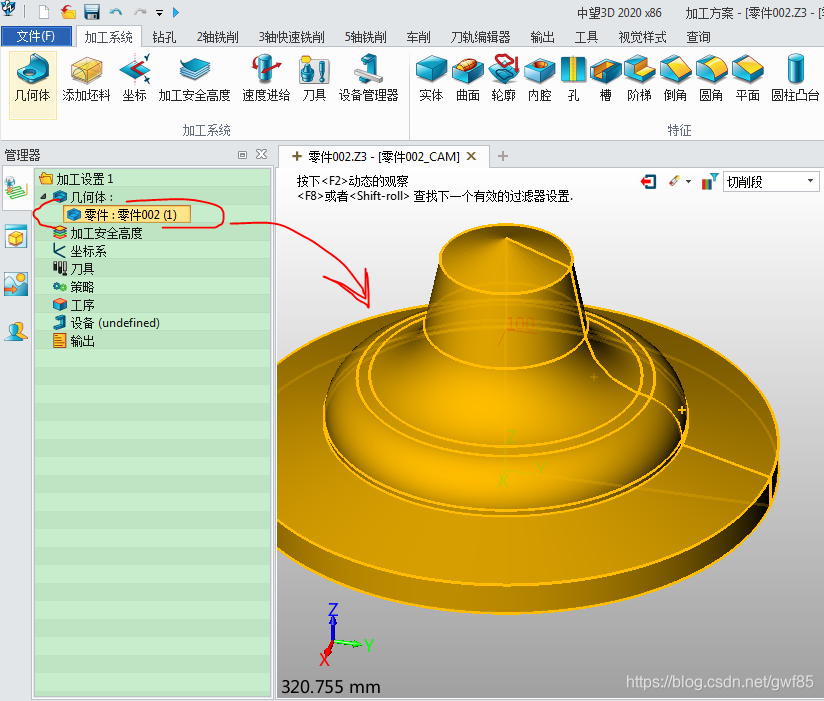

9、进入CAM模块之后，我刚刚在建模环境里画好的圆墩子就自动变成零件，点击左边树上的节点，还会相应地高亮。现在就准备利用它的旋转外形，试用这个参考线功能。

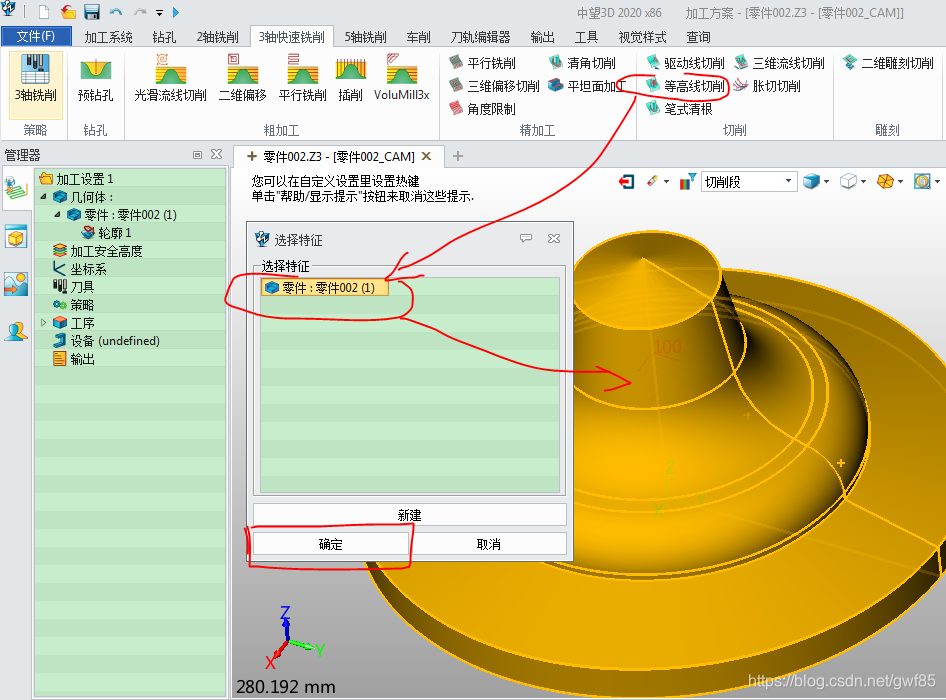

10、在上方栏里找到【等高切削】工序。选择圆墩零件作为特征，点击【确定】。

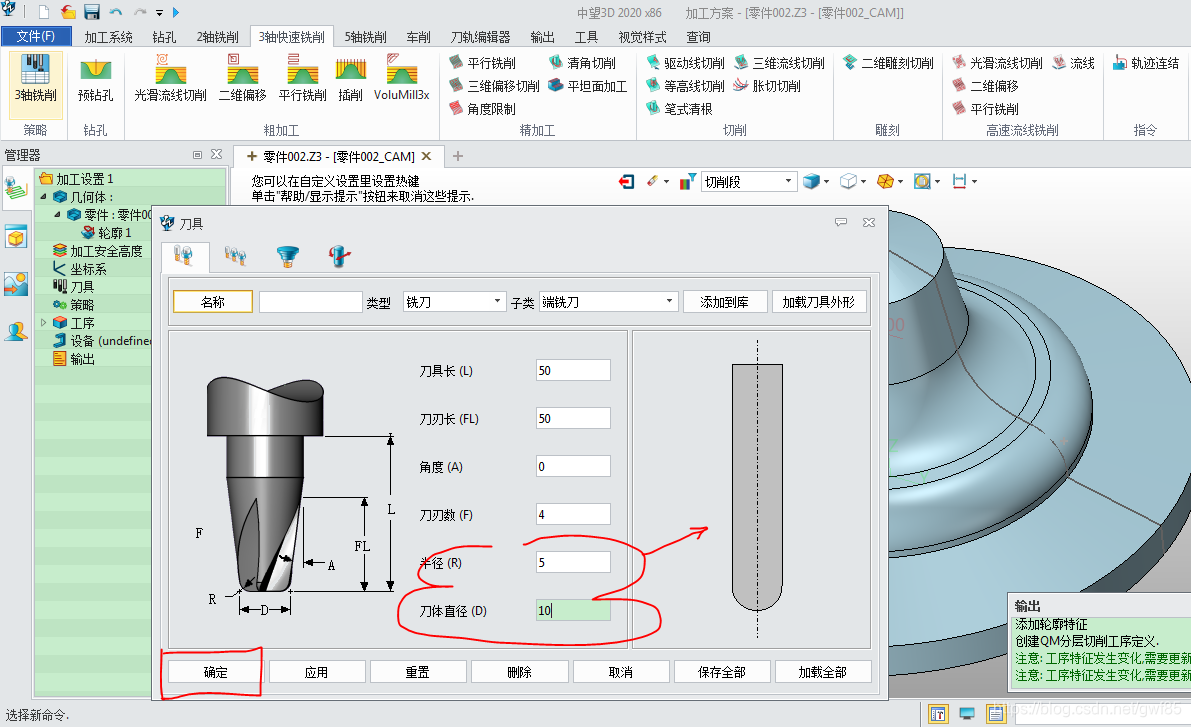

11、新增刀具，一切按 默认值  ，D10R5的球刀，点击【确定】。

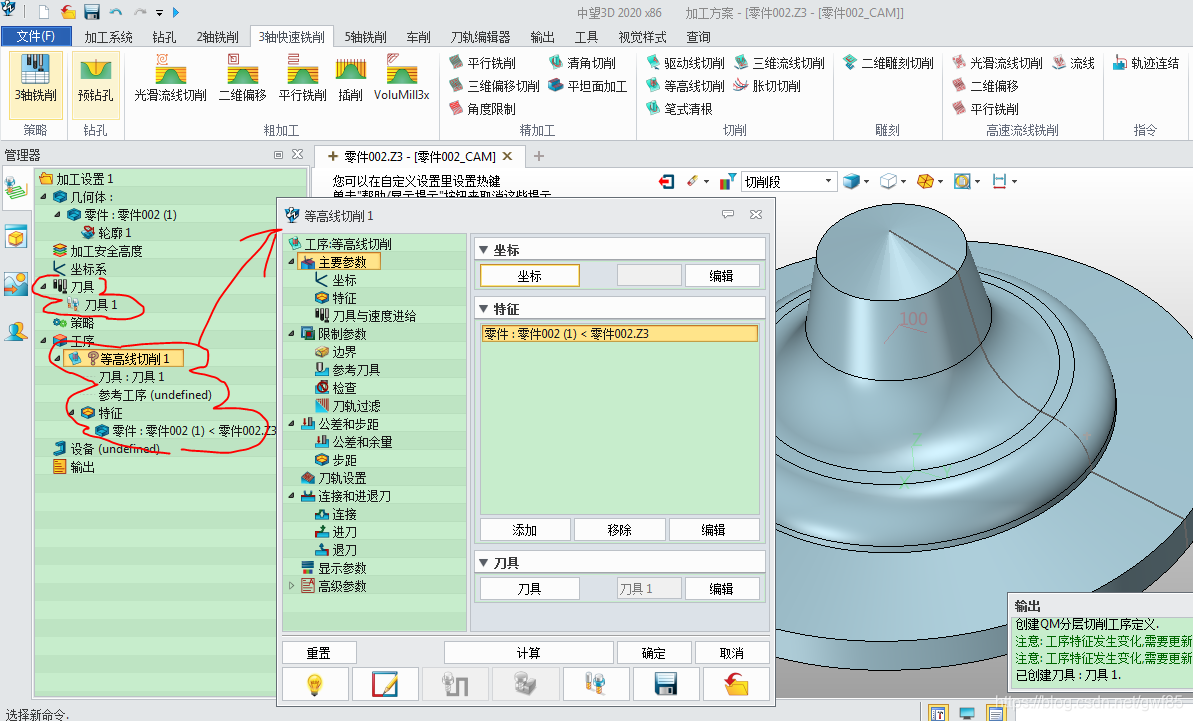

11、可以看到，左边树上已经多了一把【刀具1】，工序里也多了一个【等高切削1】的节点。节点下面的确挂着刀具1和圆墩子零件。

双击工序名字，可以进入详细的编辑菜单。菜单里的每个页面都对应着一些功能。对话框里左边是一棵列表树，右边是各种详细选项，这点与PowerMill比较相似。

MasterCAM也是这样的，左边是列表树，但是右边比较大，有很多图、很多细小的选项、很多再点击才会出现的隐藏窗口，个人不太喜欢那样。有些功能要找好久，才发现藏在下下下一级的对话框里。

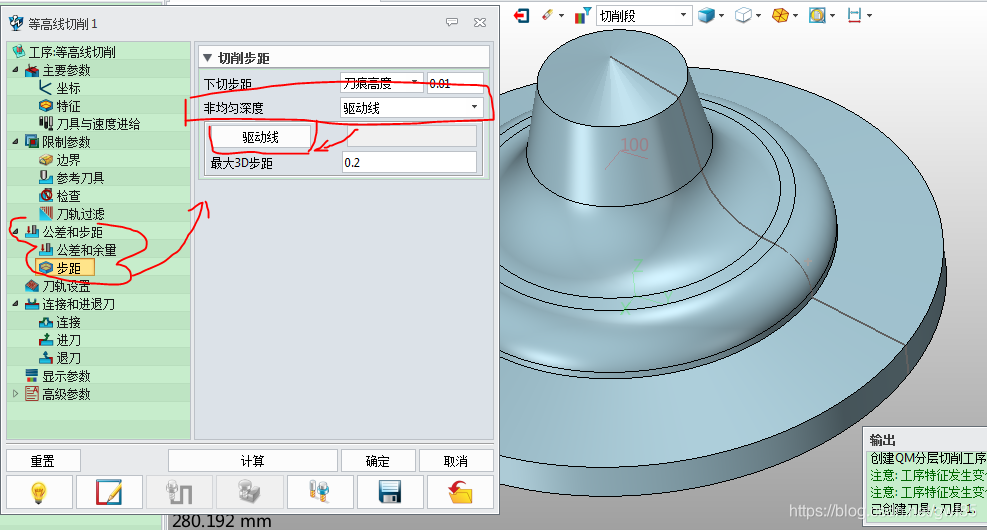

12、在工序的【公差和步距】页面中，找到下切步距，非均匀深度的选项。也就是说，一般的等高加工里，各个层之间的下切步距都是均匀的，但是我们现在要按不均匀的步距安排各个层。有些层分布得紧密一点，有些层分布的稀疏一点。

那么这个紧密和稀疏的依据是什么呢？就是这个零件的侧边陡峭程度。

如果零件很陡，普通的按正常步距下切就行。如果零件比较平缓，就要多安排一些切削层，防止切不干净。

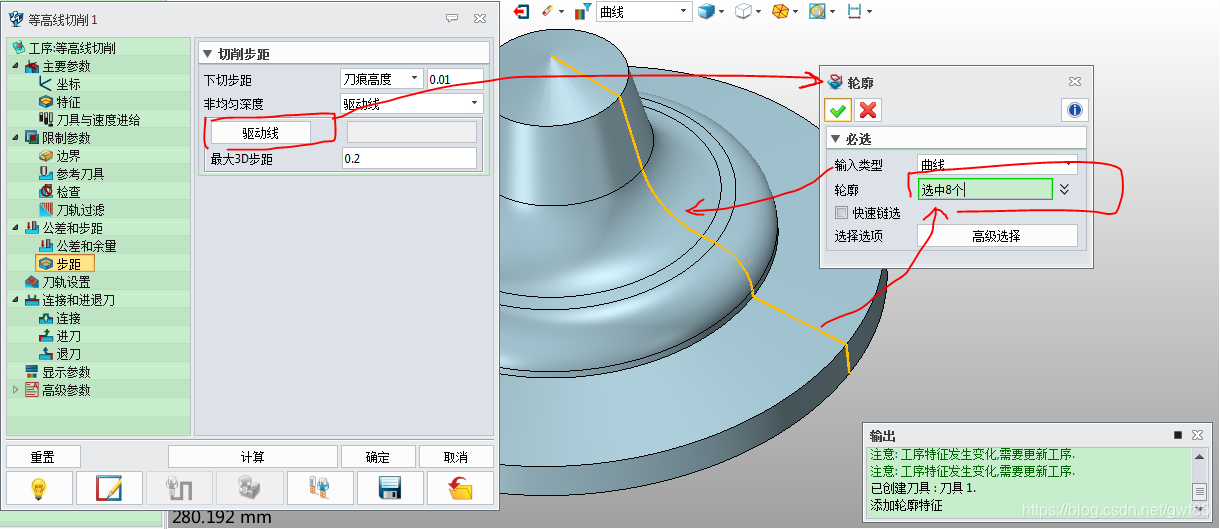

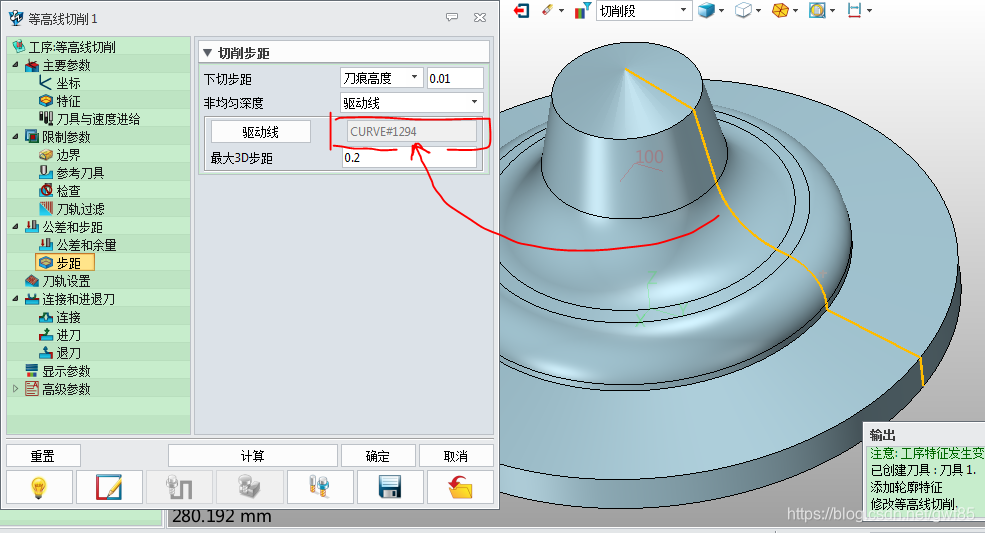

13、怎么样才能知道一个零件是陡峭还是平缓呢？在【非均匀深度】选项中，选择【驱动线】。然后点击下面【驱动线】按钮，在零件表面选中一条侧边，它就可以表达一个零件到底是平缓还是陡峭。

14、选择结束之后，可以看到【驱动线】选择框里，多了一个CURVE#1294的名称，也就是说这条命名为1294号的边，已经被选中为驱动线了。

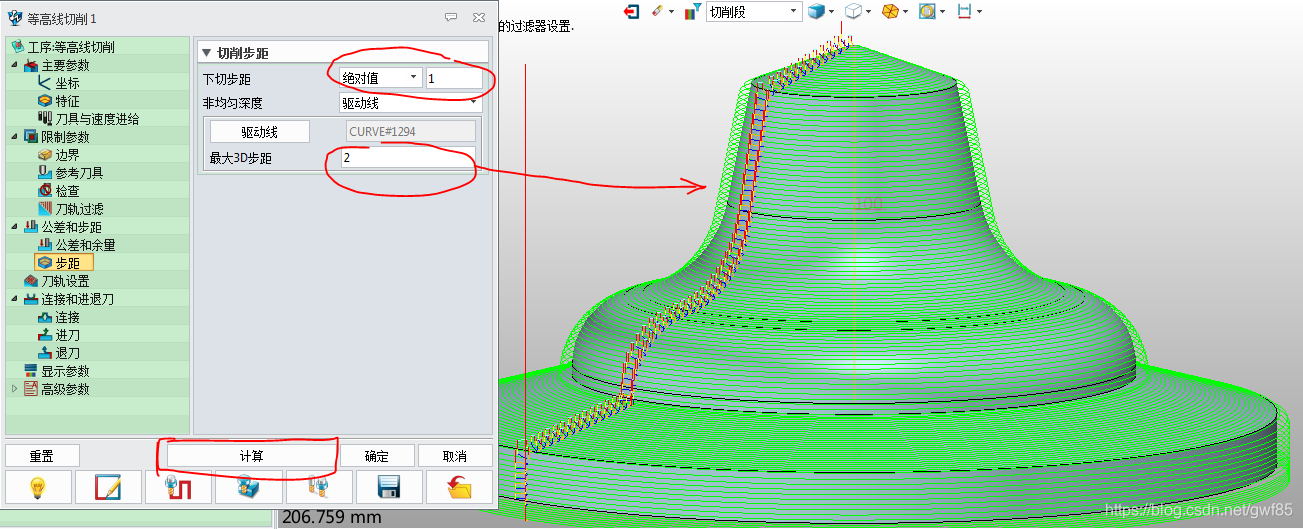

15、设置步距和最大3D步距分别为1和2，比较宽的步距有助于我们观察刀路的不均匀分布情况。点击【计算】，不一小会儿就得到如图的不均匀多层等高刀路了。

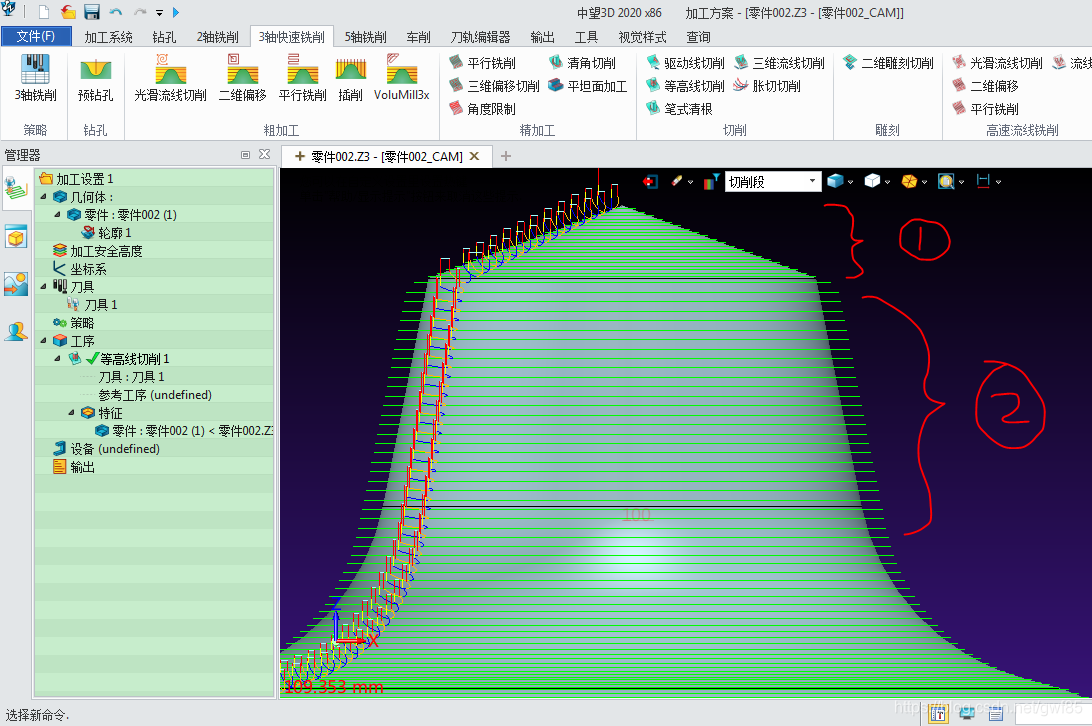

16、改一下背景颜色，再放大屏幕看看各个部位的刀路。

可以看到，（1）的部位比较平缓，（2）的部位更加陡峭。所以（1）的部分刀路就密得多，保证切削残留的材料较少，而且均匀。

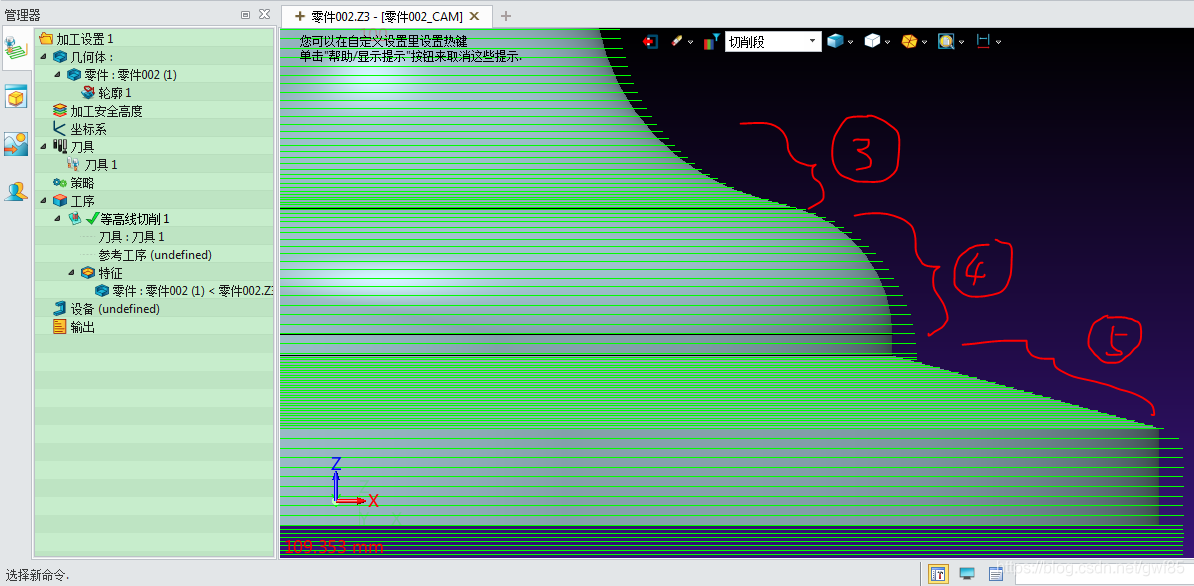

17、再来看看下面的几个部位：

（3）号是一个弧度，从陡峭逐渐变平缓，所以刀路也逐渐变得密集。

（4）号也是一个弧度，从平缓变成陡峭，相应地刀路慢慢变得稀疏。

（5）号一直平缓的斜面，刀路就一直是密密地分布。
