深度学习论文复现：MTCNN算法分析笔记（网络结构/训练）

MTCNN算法分析笔记

• 1. 项目来源
• （1）论文题目 （2）实现目标 （3）相关资源
• 2. 代码运行
• i）图像标注 ii）生成PNet训练数据 iii）训练PNet iv）生成RNet训练数据 v）训练RNet vi）生成ONet训练数据 vii）训练ONet
• 3. 算法与代码分析

1. 项目来源

（1）论文题目

本次复现的论文：Joint Face Detection and Alignment using Multi-task Cascaded Convolutional Networks ，原作者是使用Matlab进行算法实现的。

（2）实现目标

本次的任务是基于该论文的 Pytorch 实现，使用百度Paddle Paddle框架对其进行复现。这篇博客则是以论文的Pytorch复现为基础，对MTCNN论文与算法进行学习与分析。

（3）相关资源

按要求下载以下资源：

• 参考Github前辈的复现代码，自己做了一点点修改 百度网盘：https://pan.baidu.com/s/14otWIZM8ix-dNoBkCYGoiA 提取码：xwet
• WIDER FACE数据集中的wider_face_split.zip与WIDER_train.zip压缩包，解压后存放路径分别为： MTCNN_TUTORIAL-MASTER/data_set/wider_face_split/ MTCNN_TUTORIAL-MASTER/data_set/WIDER_train/
• 登录FDDB官网下载数据集，包括原图Original images与标注文件Face annotations,存放路径分别为： MTCNN_TUTORIAL-MASTER/data_set/train/ MTCNN_TUTORIAL-MASTER/data_set/FDDB-folds/

2. 代码运行

由于本论文每个阶段的训练与测试过程都是按照PNet-RNet-ONet的顺序级联进行的，前一阶段的训练结果为后一阶段的网络输入，故而训练与测试均需要分多个阶段进行，下面将逐个对各阶段进行简要分析。

i）图像标注

在MTCNN_TUTORIAL- MASTER  /data_preprocessing/文件夹下新建文件夹anno_store，并执行如下指令

python data_preprocessing/transform.py

将在该路径下生成文件anno_train.txt，以将预先下载的wider_face_split/wider_face_train.mat标记文件转换为txt格式。

   转换后的wider_face_train.txt文件中记录有 数据集  中原图像地址，以及作为ground truth的人脸框坐标。

ii）生成PNet训练数据

输入PNet的训练数据，按图像交并比IOU的值，分为三部分：0-0.3划分为negative，0.4-0.65划分为part，0.65-1划分为positive。

   执行如下指令

python data_preprocessing/gen_Pnet_train_data.py

该文件负责从原图中crop出图像并按照IOU值进行分类，将三种标签的数据分别存入data_set/train/12/negative/，data_set/train/12/part/，data_set/train/12/positive/

   --------------------------------------一条分割线-------------------------------------------

   再执行下述指令

python data_preprocessing/assemble_Pnet_imglist.py

组装PNet的数据集注释文件并完成shuffle，将其打乱，自此完成PNet训练数据的准备

iii）训练PNet

执行下述语句

python train/Train_Pnet.py

训练过程中，PNet网络的train模式与val模式交替进行。

   值得一提的是，首次训练之前，需要创建验证集对应的文件夹data_set/val/12/，文件夹中将生成pos_12_val.txt，part_12_val.txt，neg_12_val.txt三个标注文件。

iv）生成RNet训练数据

创建data_set/train/24/文件夹，执行如下命令

python data_preprocessing/gen_Rnet_train_data.py
python data_preprocessing/assemble_Rnet_imglist.py

功能大致与第二步中PNet数据准备的功能相同，data_set/train/24/文件夹中将生成pos_24_val.txt，part_24_val.txt，neg_24_val.txt三个标注文件

v）训练RNet

执行下述语句，功能大致与第三步中PNet网络训练相同

python train/Train_Pnet.py

vi）生成ONet训练数据

创建data_set/train/48/文件夹，执行下列语句

python data_preprocessing/gen_Onet_train_data.py

功能与第二步中PNet数据准备功能相同，文件夹中将生成pos_48.txt, part_48.txt, neg_48.txt三个标注文件

由于第三阶段ONet，即Output Net需要输出脸部 landmark坐标，故而在数据准备阶段需要额外生成data_preprocessing/anno_store/landmark_48.txt文件，记录面部标志点信息，执行下述语句

python data_preprocessing/gen_landmark_48.py

为完成ONet训练数据的预处理与shuffle，执行下述语句

python data_preprocessing/assemble_Onet_imglist.py

vii）训练ONet

执行下述语句，功能大致与第三步中PNet网络训练相同

python train/Train_Onet.py

自此，训练、验证阶段完成

下面展示一下我们的训练过程与测试结果~

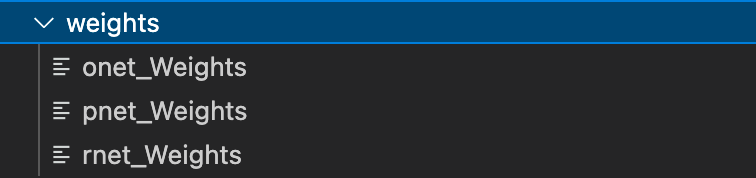

训练过程之模型导入

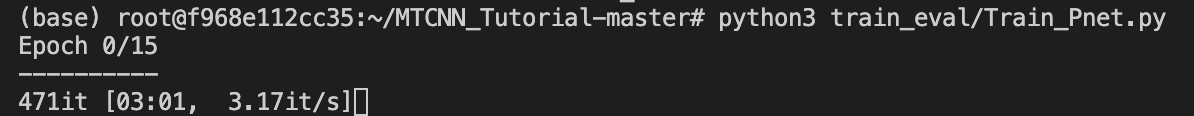

   训练过程

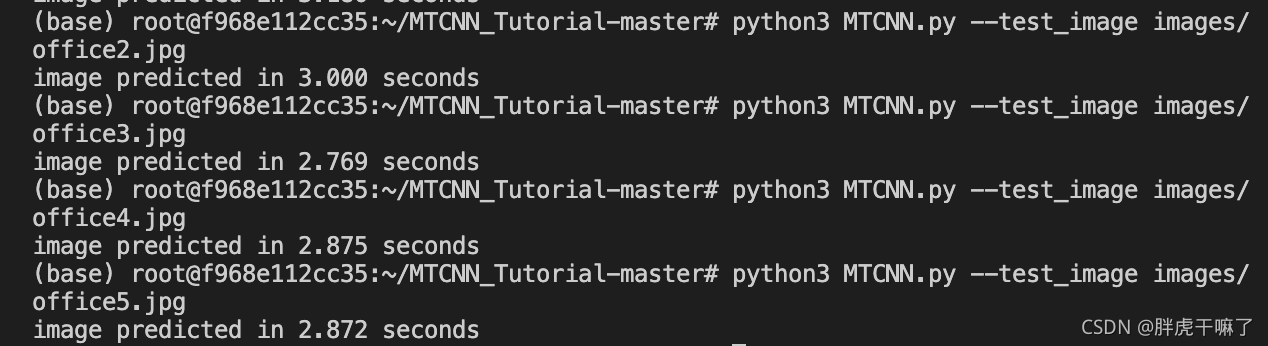

测试过程：

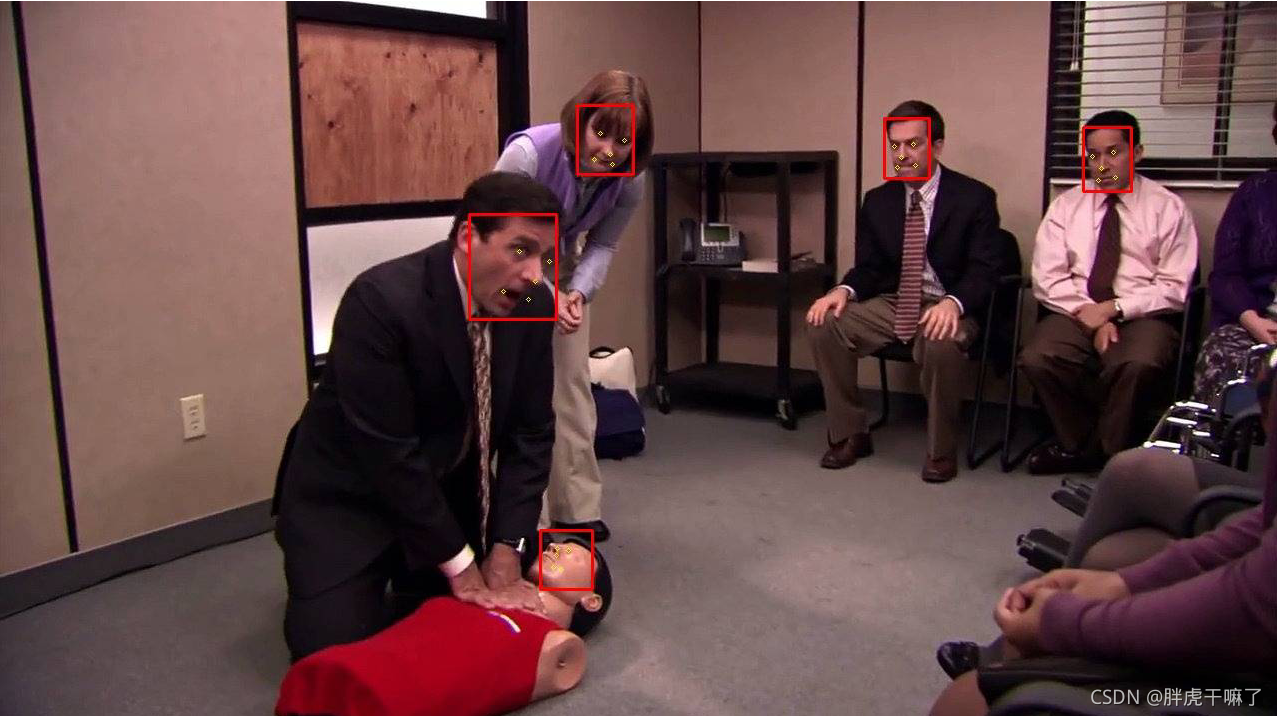

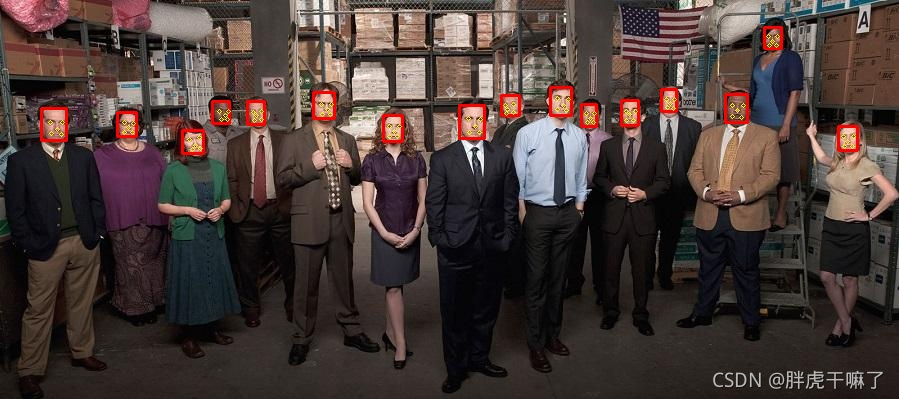

测试效果：

   加载了训练好的模型，我们又训练了几轮，效果还挺好的，是吧~

3. 算法与代码分析

对照代码通读论文，对模型与算法进行一系列分析。

• 整体来看，整个训练过程其实是三个网络按照P-R-O的顺序迭代进行的，包括训练与验证，都是级联进行的。同时，网络在整体上保持着数据准备（随机crop出训练用图像边框，并按其IOU值分为positive、part、negative三类）、数据扰乱、网络训练的顺序进行的，PRO三个网络首尾相接。
• 网络在训练过程中，每一个stage分别对人脸二分类，边界框回归、人脸关键点三个任务进行loss值的运算。至于loss函数的选取，人脸二分类问题使用交叉熵损失函数，其余问题则应用均方误差MSE。 值得一提的是，由于PNet与RNet中feature map尺寸较小，对于landmark的识别较为困难，故而我们只在最后的ONet中引入人脸关键点检测的任务，故而也只有在ONet的训练过程中对人脸标志点landmark进行均方误差的计算。 下面的这张图或许具有一定的误导性，让你以为在PNet与RNet中同样进行landmark任务的训练，但其实作者在代码中已经给出了明确的答案。
• 依靠上图，我们对网络架构进行解释：为了提升网络的性能，作者应用3x3滤波器代替5x5卷积核，激活函数方面则使用PReLu，大概是下图这个形状的。 至于PRO网络的具体形状，输入数据分别为12
