【SLAM】Cartographer的配置与运行（激光SLAM）

官方文档：Cartographer — Cartographer documentation

1、依赖安装（Ubuntu20.04）

链接：https://pan.baidu.com/s/150mTzN5t_rkMUIuaj8vmIw  提取码：wxa1

./auto-carto-build.sh

使用 脚本 一键安装~

2、拉取源码

这里使用的源码是基于李想老师注释的源码~

源码路径：https://github.com/xiangli0608/cartographer_detailed_comments_ws

mkdir carto_wscd carto_wsgit clone https://github.com/xiangli0608/cartographer_detailed_comments_ws.git

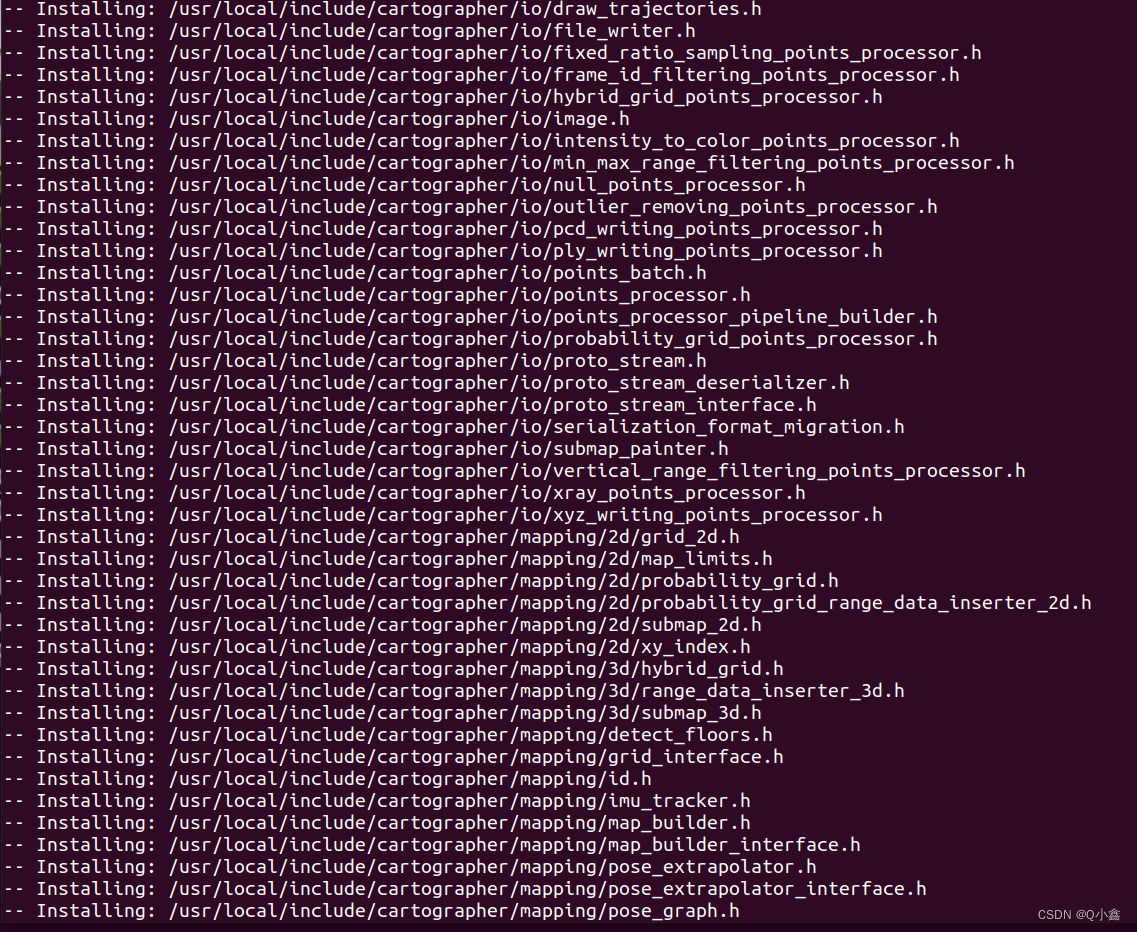

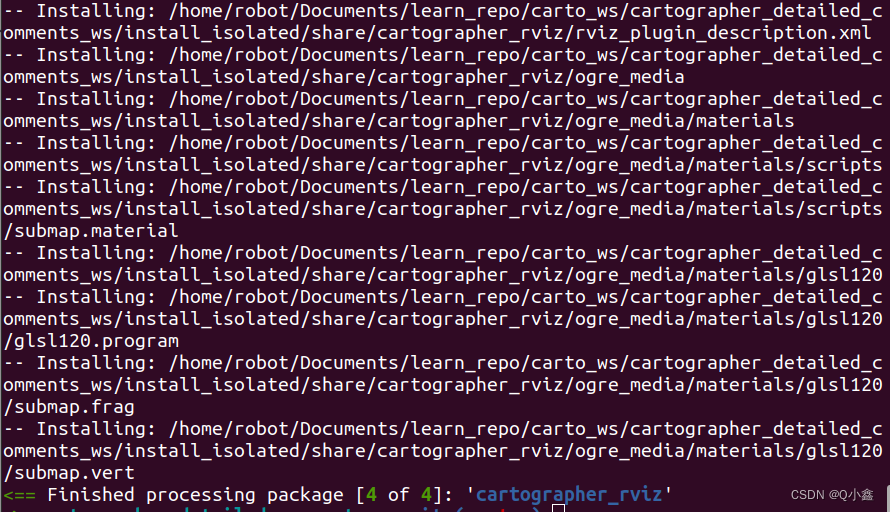

编译：

cd cartographer_detailed_comments_ws ./catkin_make.sh

编译了4个 package  包：

• cartographer
• cartographer_ros

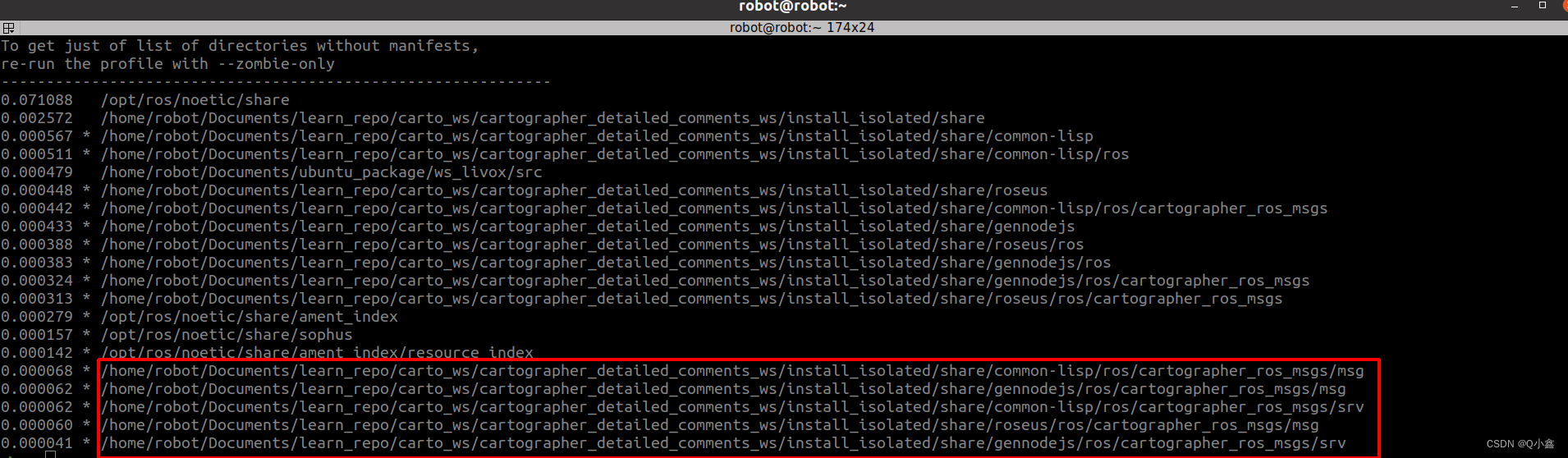

设置环境路径：

sudo vim ~/.bashrc # 在最后面放入（绝对路径）source /home/robot/Documents/learn_repo/carto_ws/cartographer_detailed_comments_ws/install_isolated/setup.bash

小技巧：（在vim里面点G，可以跳转到最后一行）

注意：本工程文件只能使用catkin_make.sh 脚本文件进行编译，不能直接用catkin_make

当不需要修改cartographer源码的时候，可以直接把cartographer_ros 放在工作空间进行catkin_make编译(因为cartographer源码已经安装到系统里，作为一个安装库）

3、运行（2D建图）

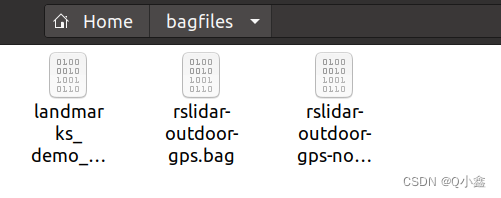

新建一个 bagfiles 文件，在home目录下（后面也可以修改launch文件中bag路径信息）

cd ~mkdir bagfiles

将下载好的 数据集  bag文件放入这个文件夹中！

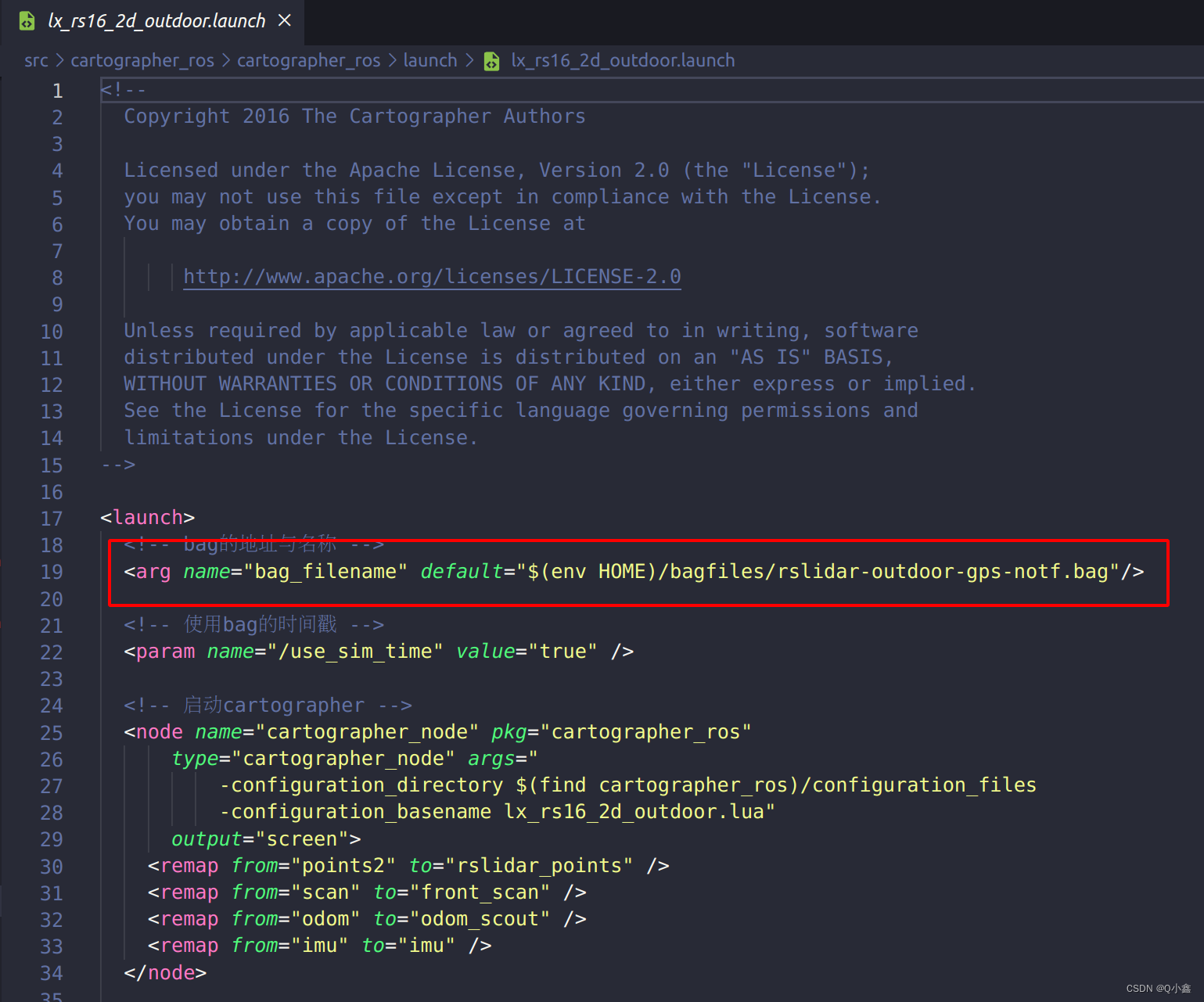

可以修改这里的数据集的路径：

# 查看系统环境是否生效rospack profile

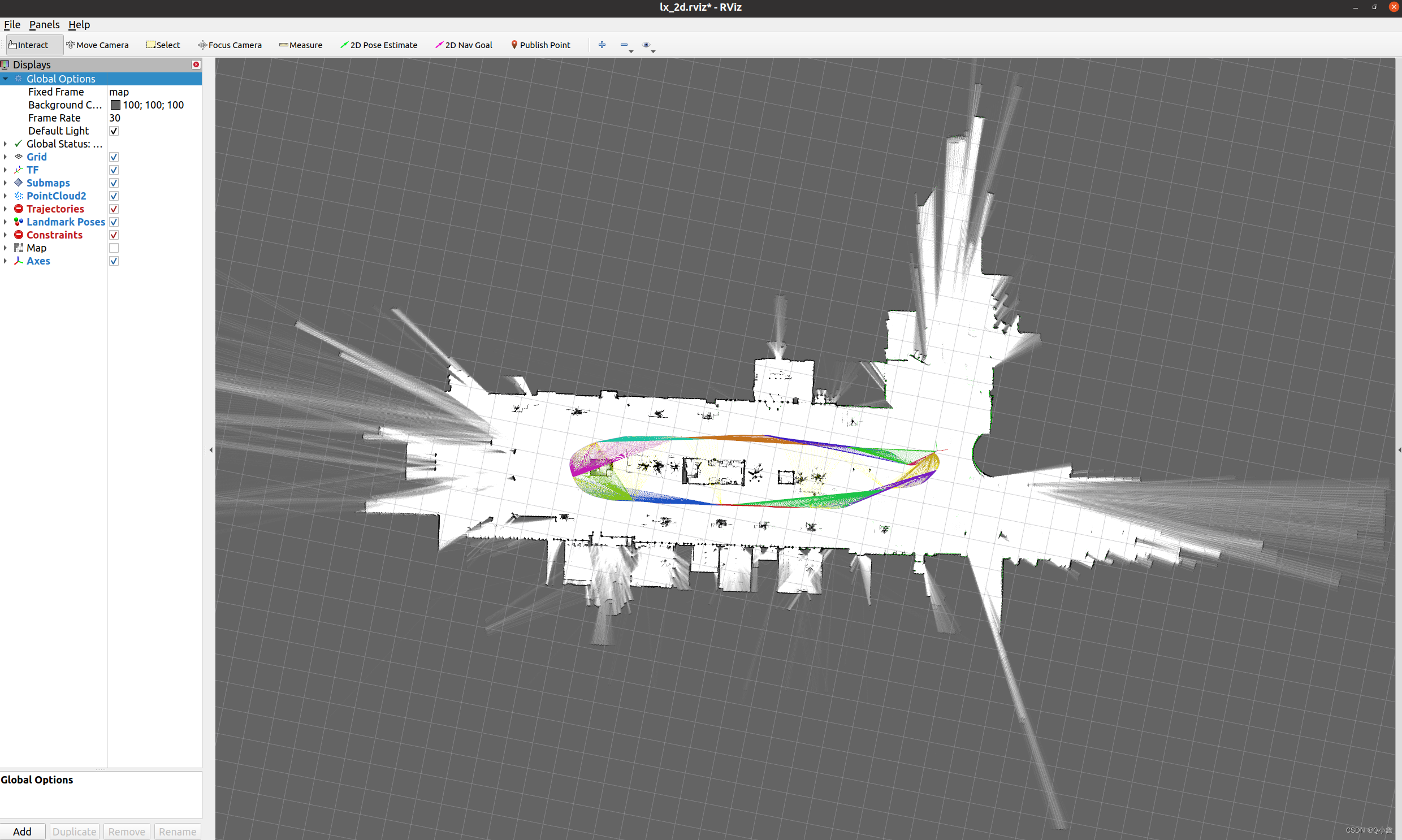

运行：（2D建图）

roslaunch cartographer_ros lx_rs16_2d_outdoor.launch

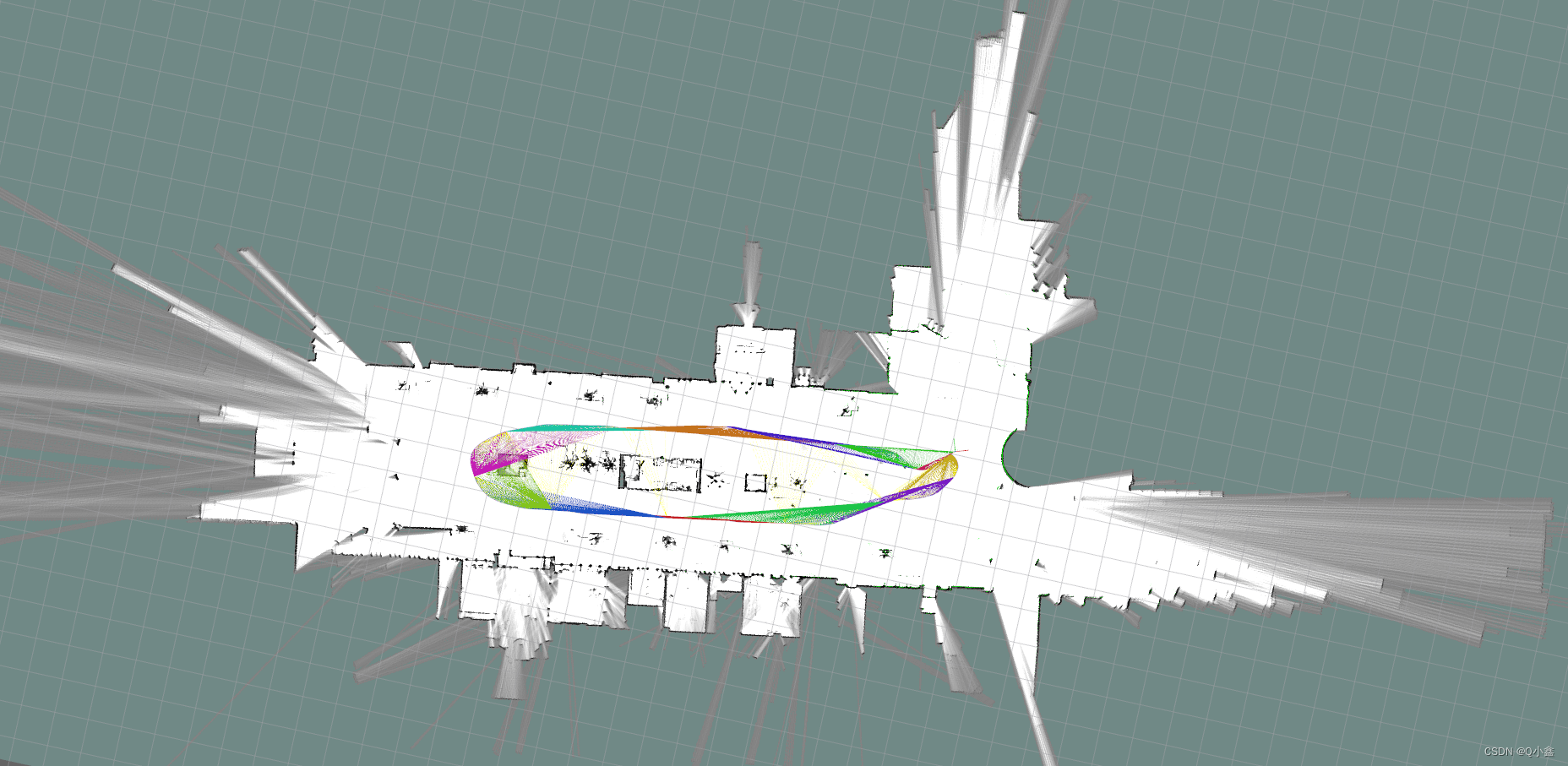

以上的建图使用的Submaps进行查看，也可以用map进行查看：

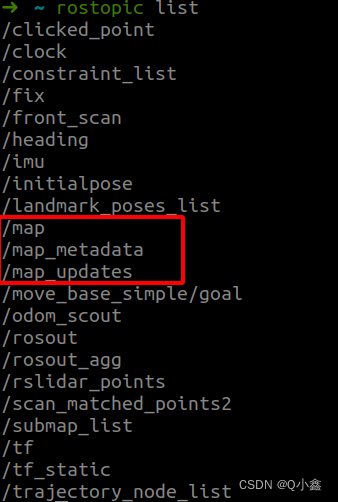

查看map话题是谁发布的：

rostopic info /map

4、保存地图（2D地图）

保存地图：（方式1）

rosrun map_server map_saver -f map

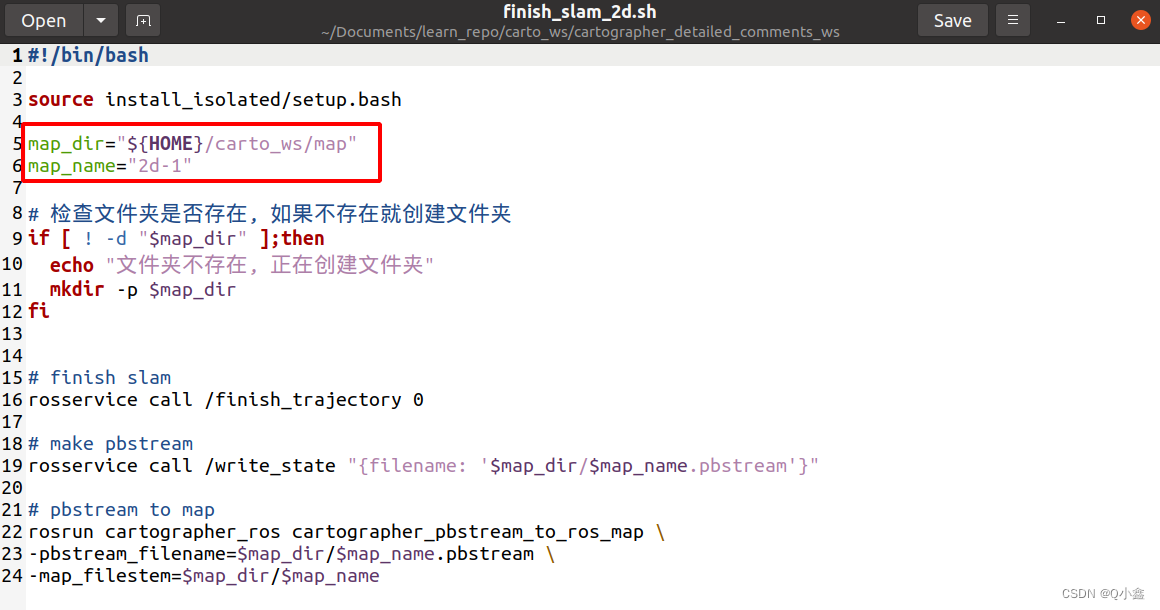

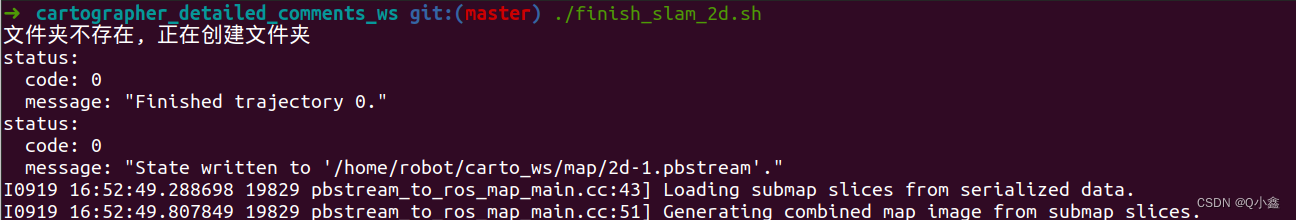

（方式2：）使用工程里面的脚本文件finish_slam_2d.sh

./finish_slam_2d.sh

我们可以看到，它保存在了home目录下，创建了一个 文件夹  ，这个路径其实是可以修改脚本文件

5、运行（纯定位模式）

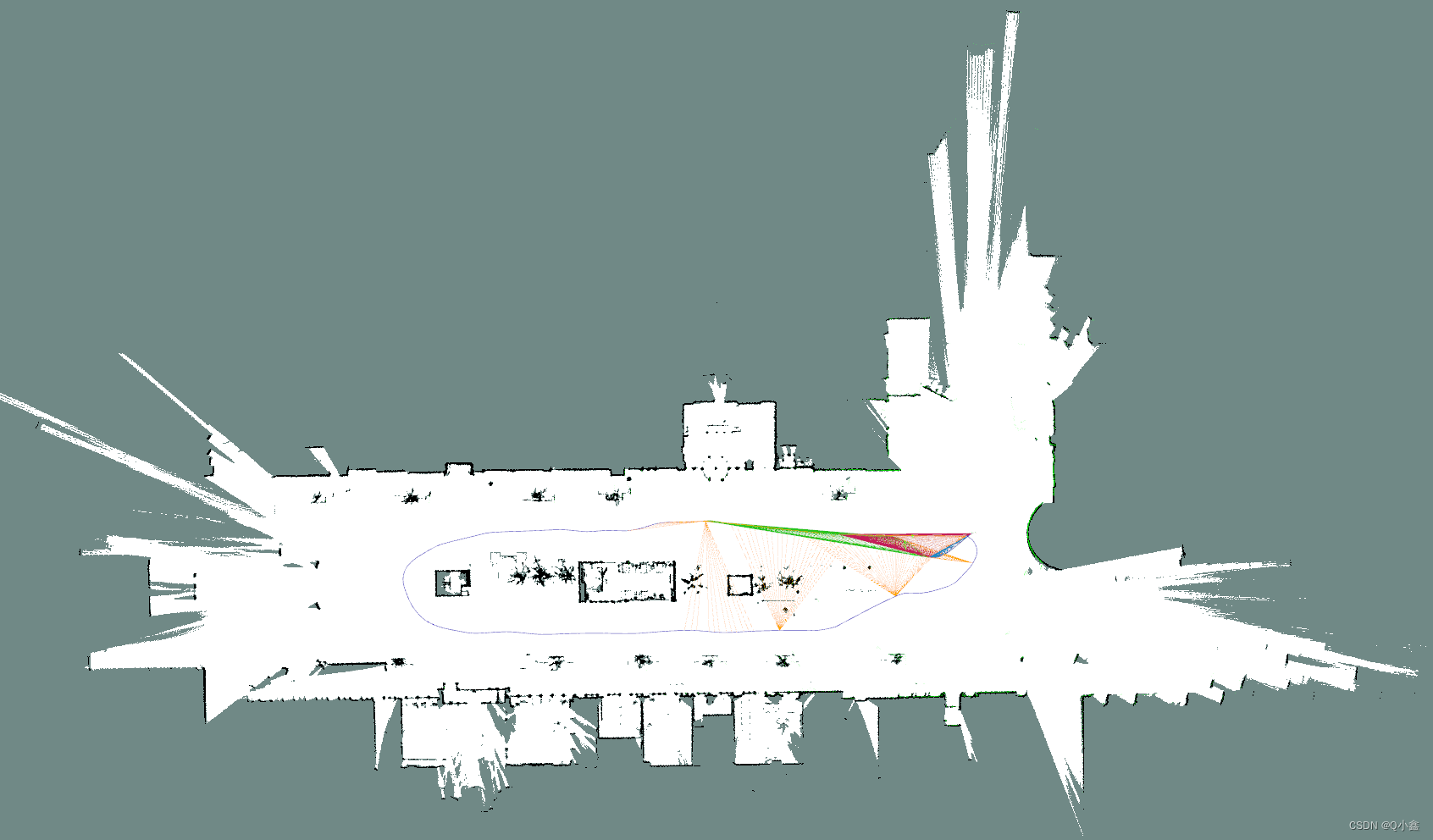

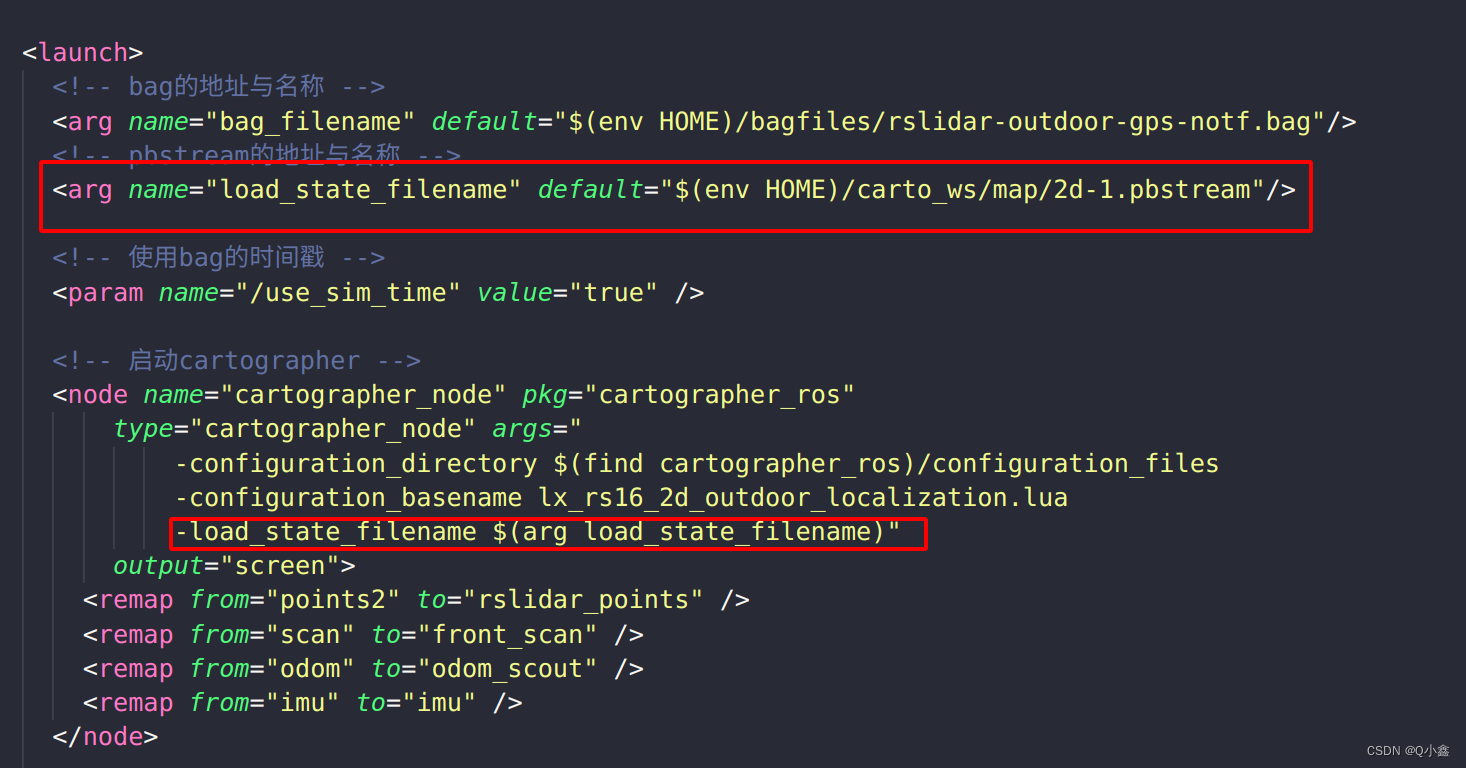

roslaunch cartographer_ros lx_rs16_2d_outdoor_localization.launch

纯定位模式相比刚刚的建图其实就是加载已建立的地图后，再跑一下bag包进行建图

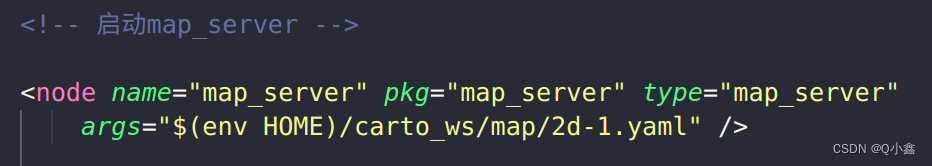

而我们可以发现其实地图还是稍微有点变化的，这对于导航是不利的，因此我们可以通过map_server，把已建立的地图加载出来，通过map的话题发布出来即可

6、运行（3D建图）

roslaunch cartographer_ros lx_rs16_3d.launch

7、保存地图（3D地图）

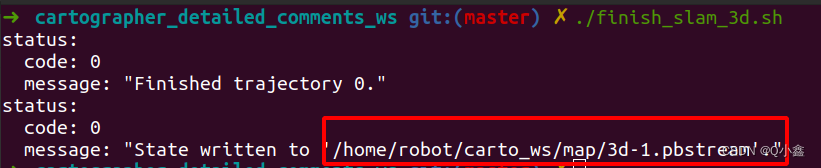

 ./finish_slam_3d.sh

生成 pbstream 文件

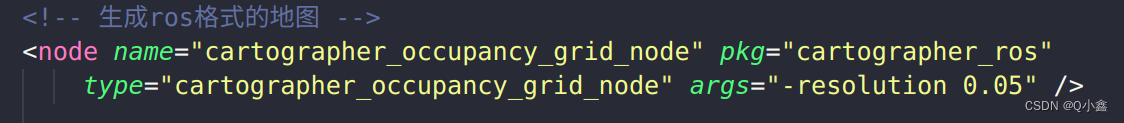

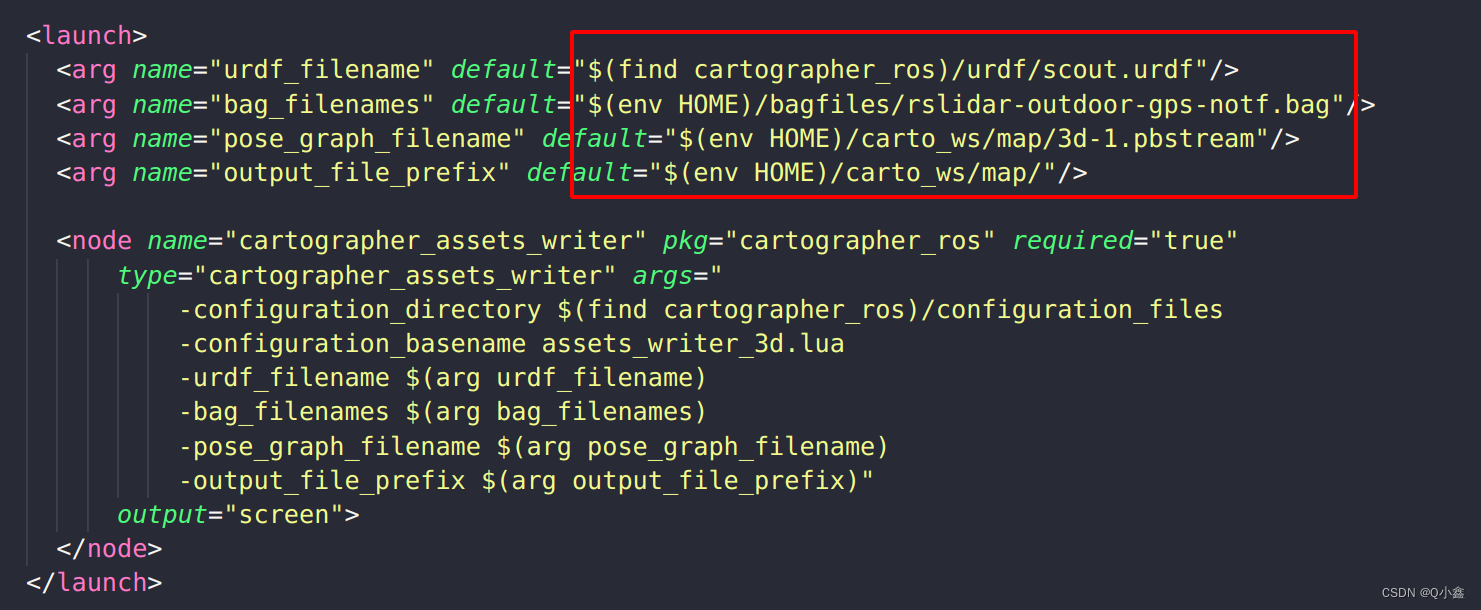

7、使用asset生成ros格式的2d栅格地图

roslaunch cartographer_ros assets_writer_2d.launch

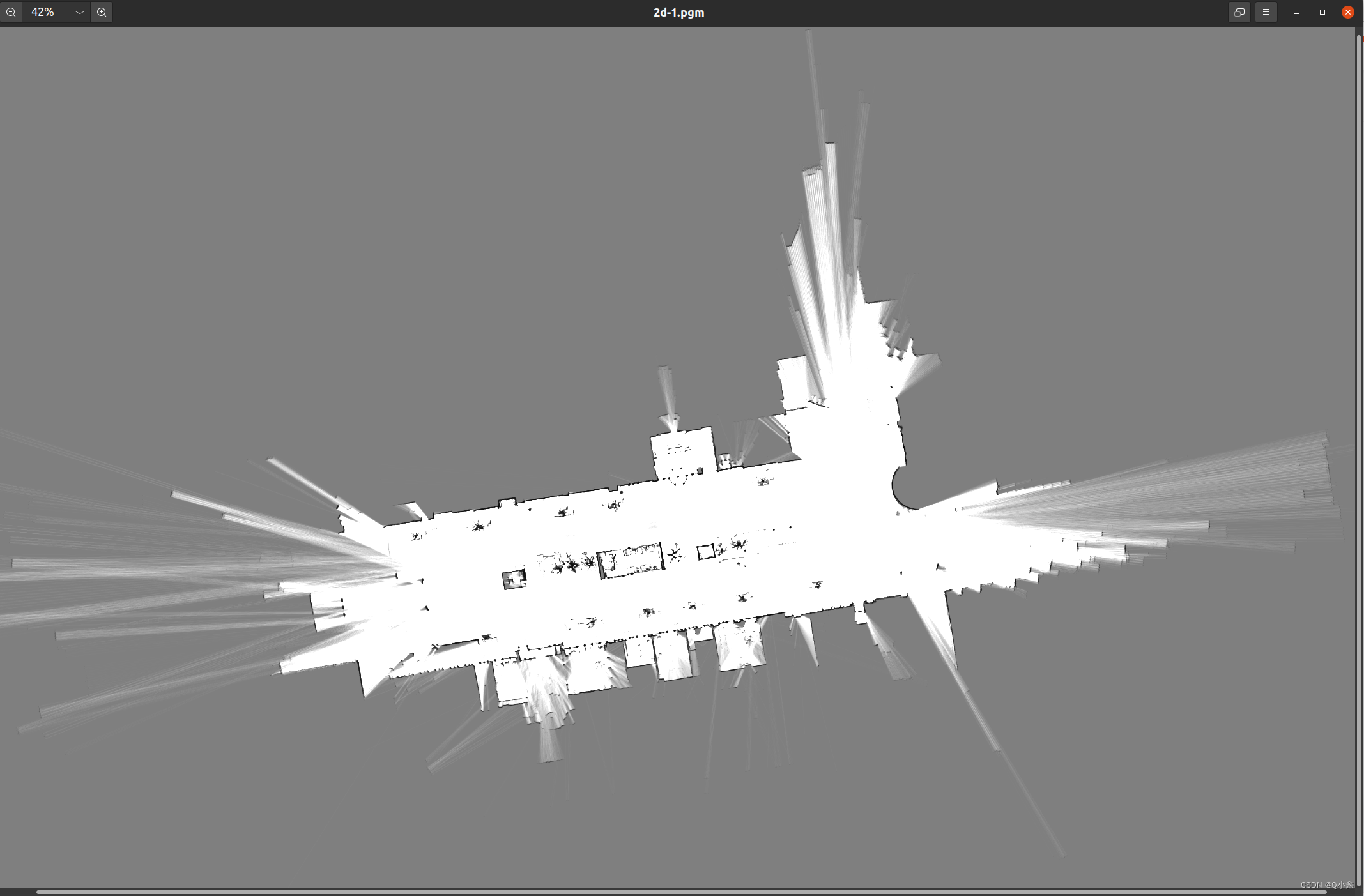

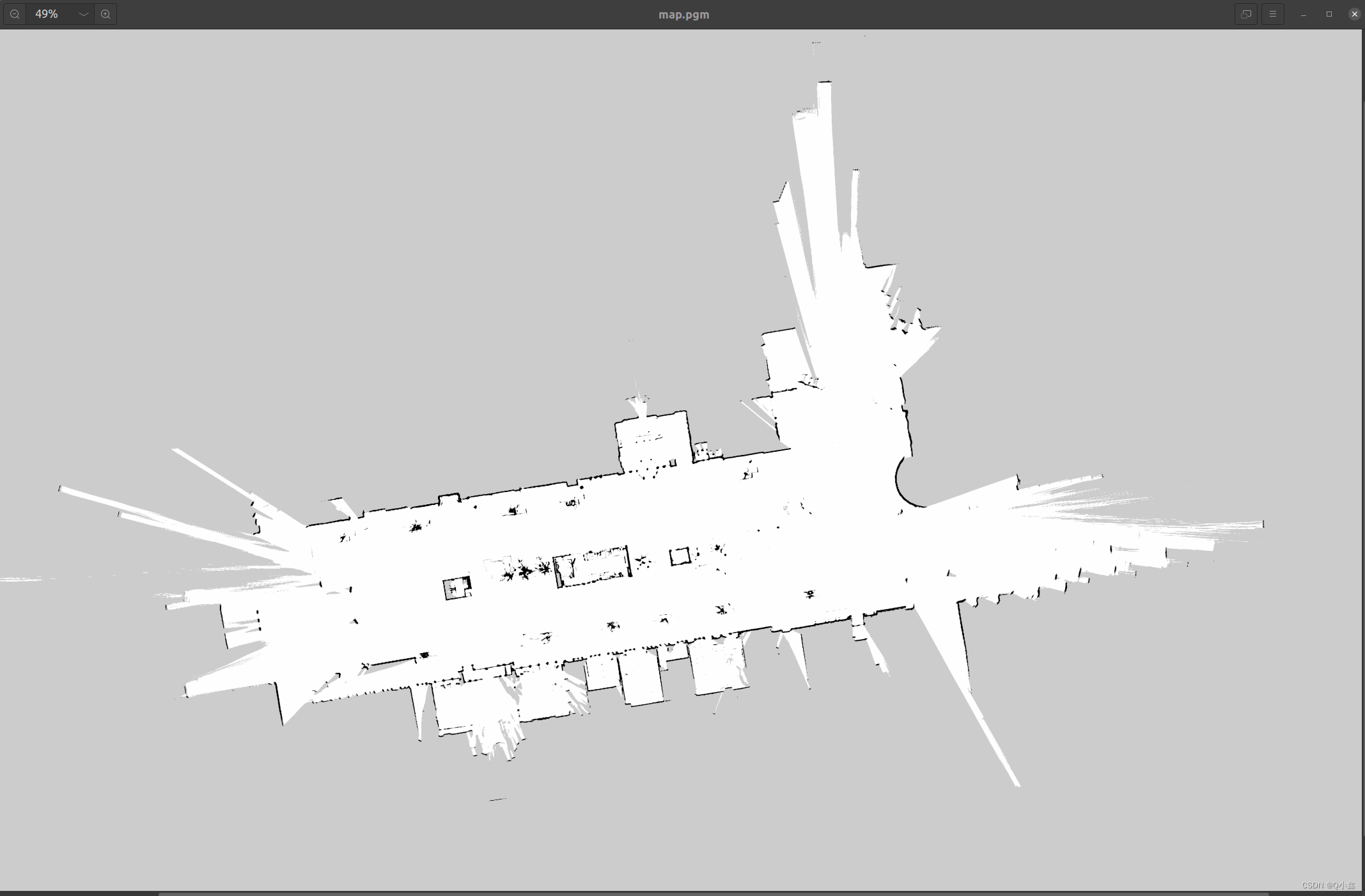

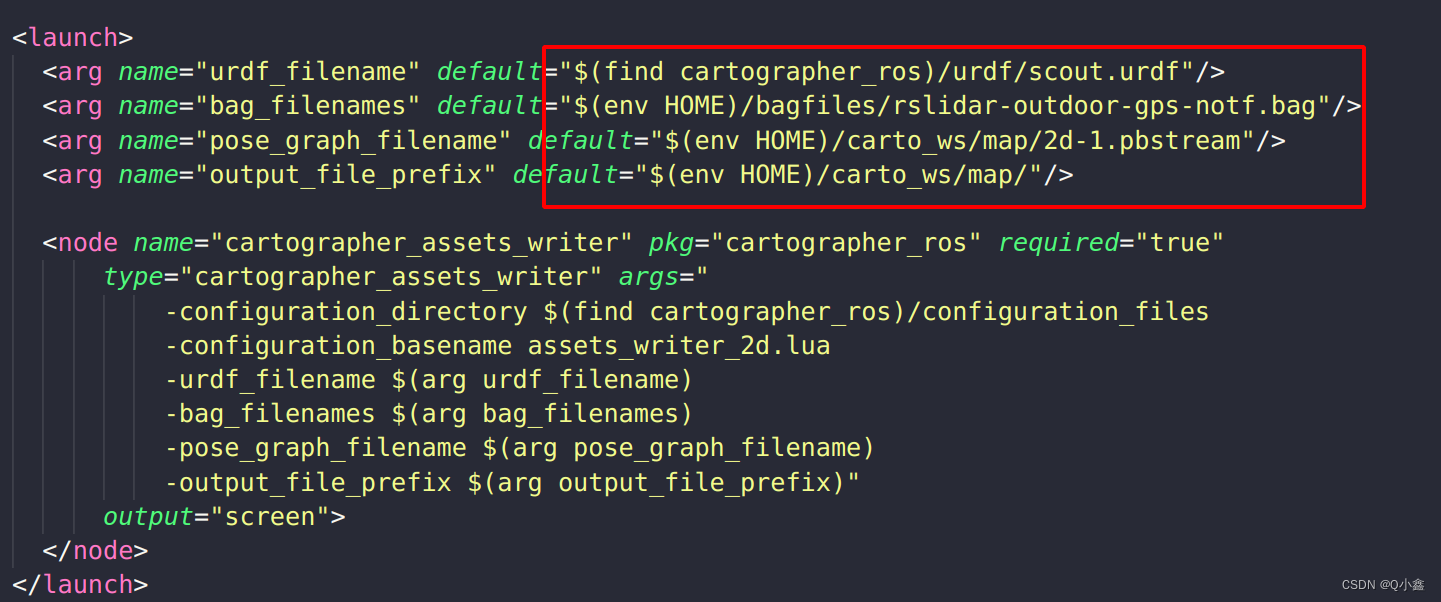

读取urdf文件、bag包、pbstream文件，最终生成一个map.pgm

8、使用asset生成ros格式的3d栅格地图

roslaunch cartographer_ros assets_writer_3d.launch

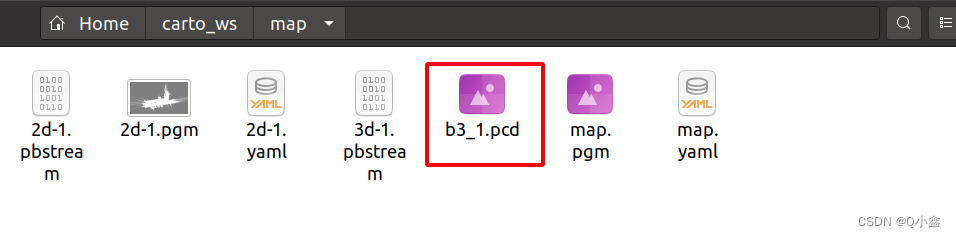

生成了一个b3_1.pcd文件

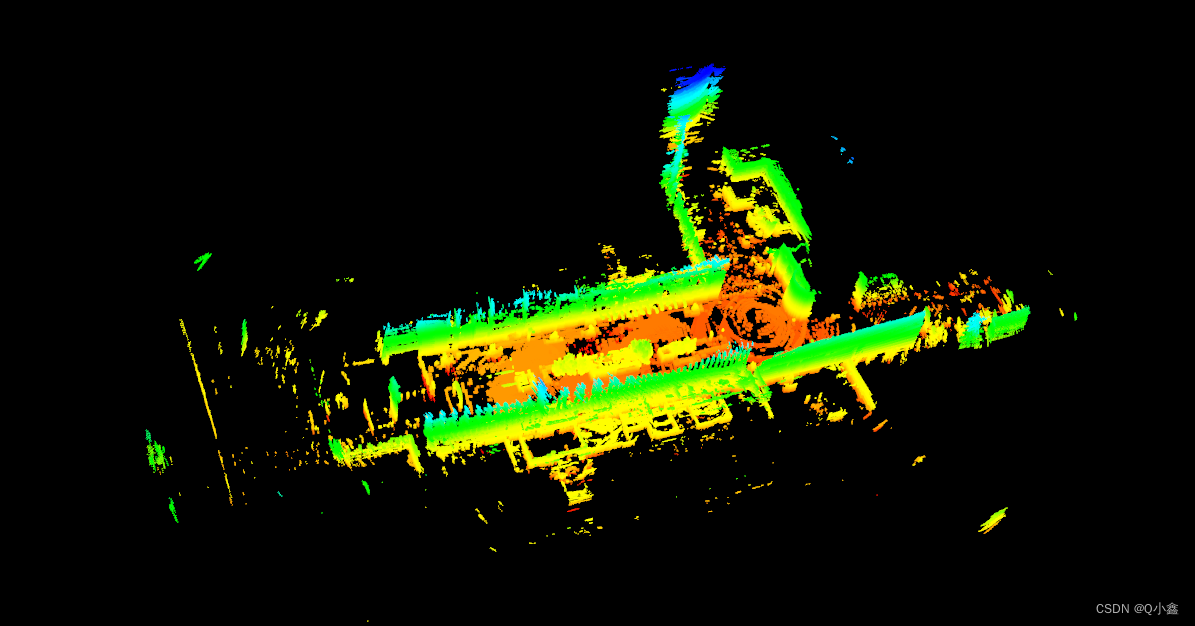

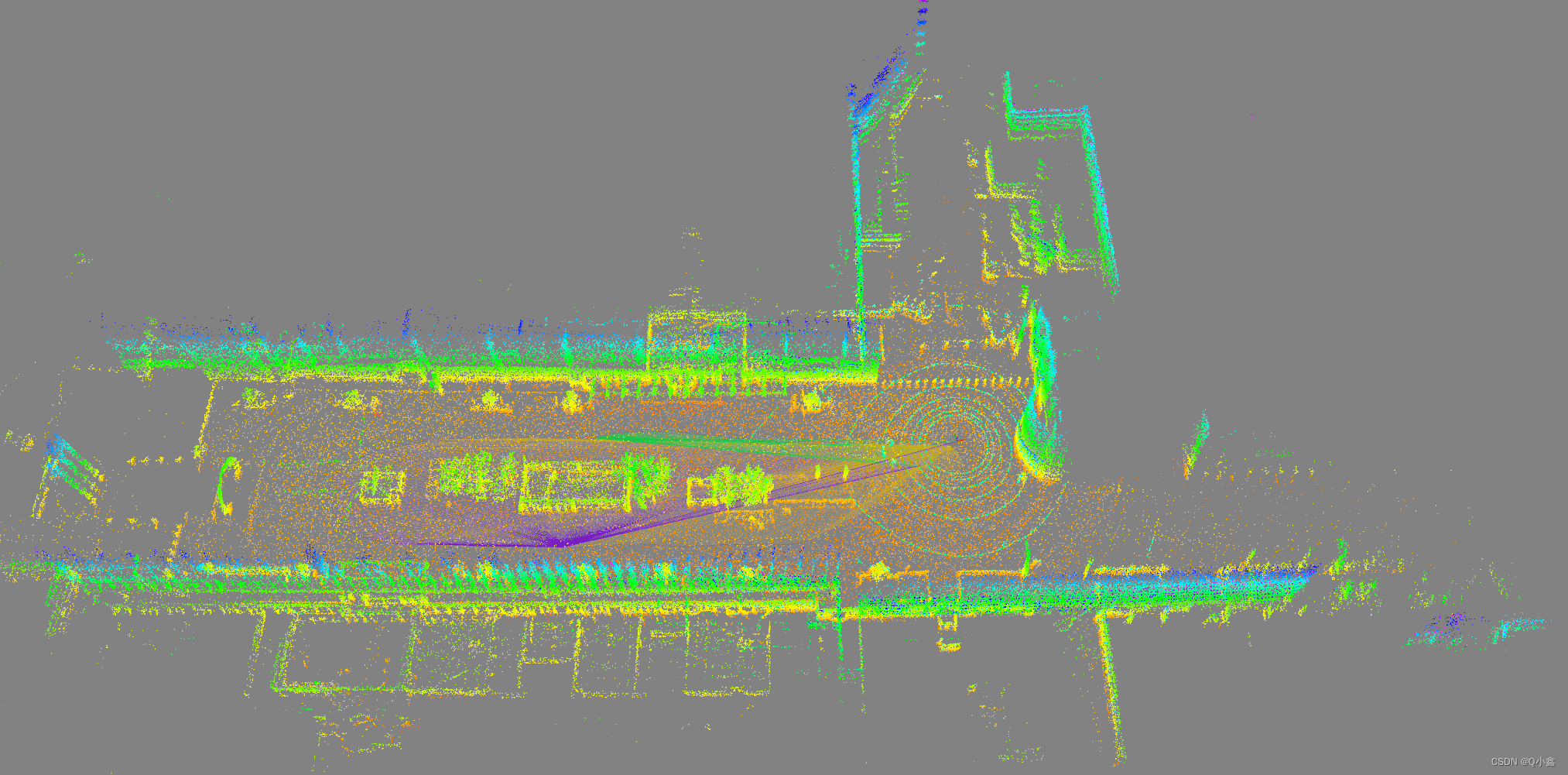

pcl_viewer b3_1.pcd

安装：

sudo apt install pcl-tools

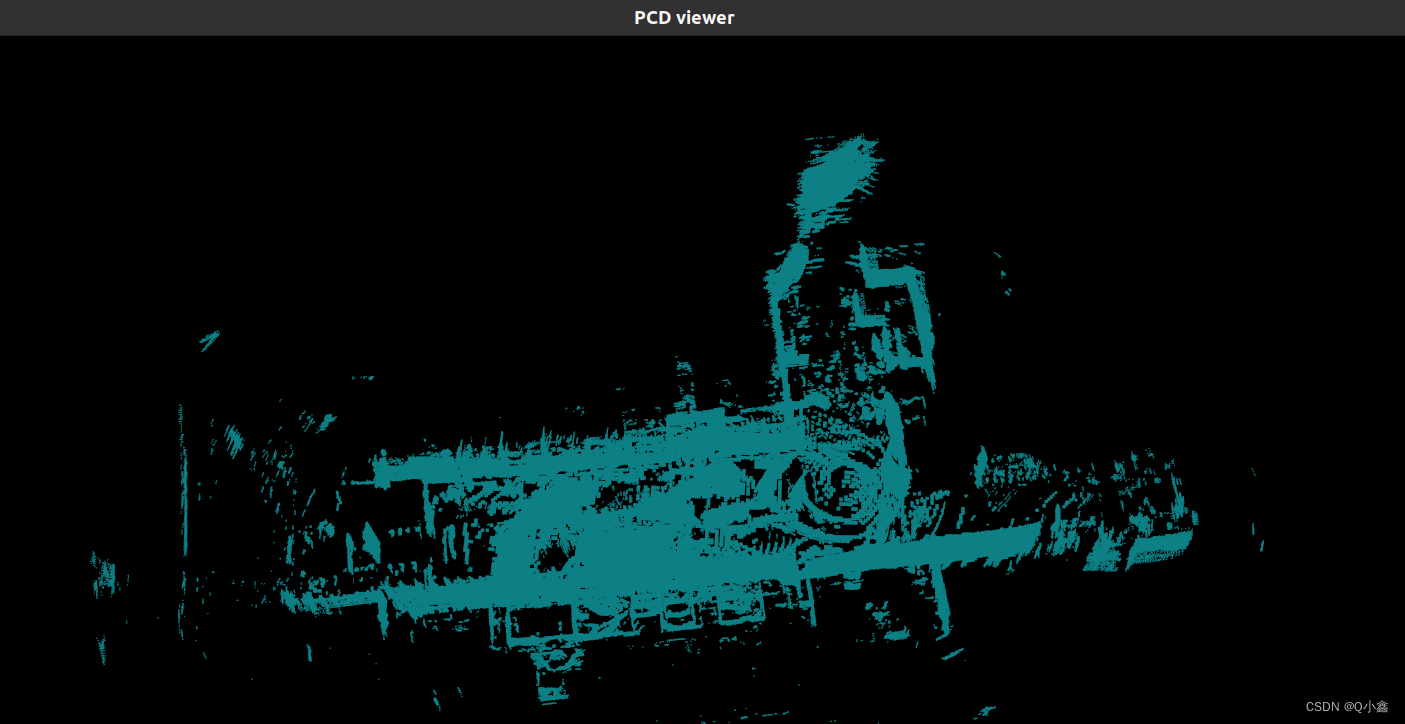

按4，可以实现点云通过不同高度赋予颜色

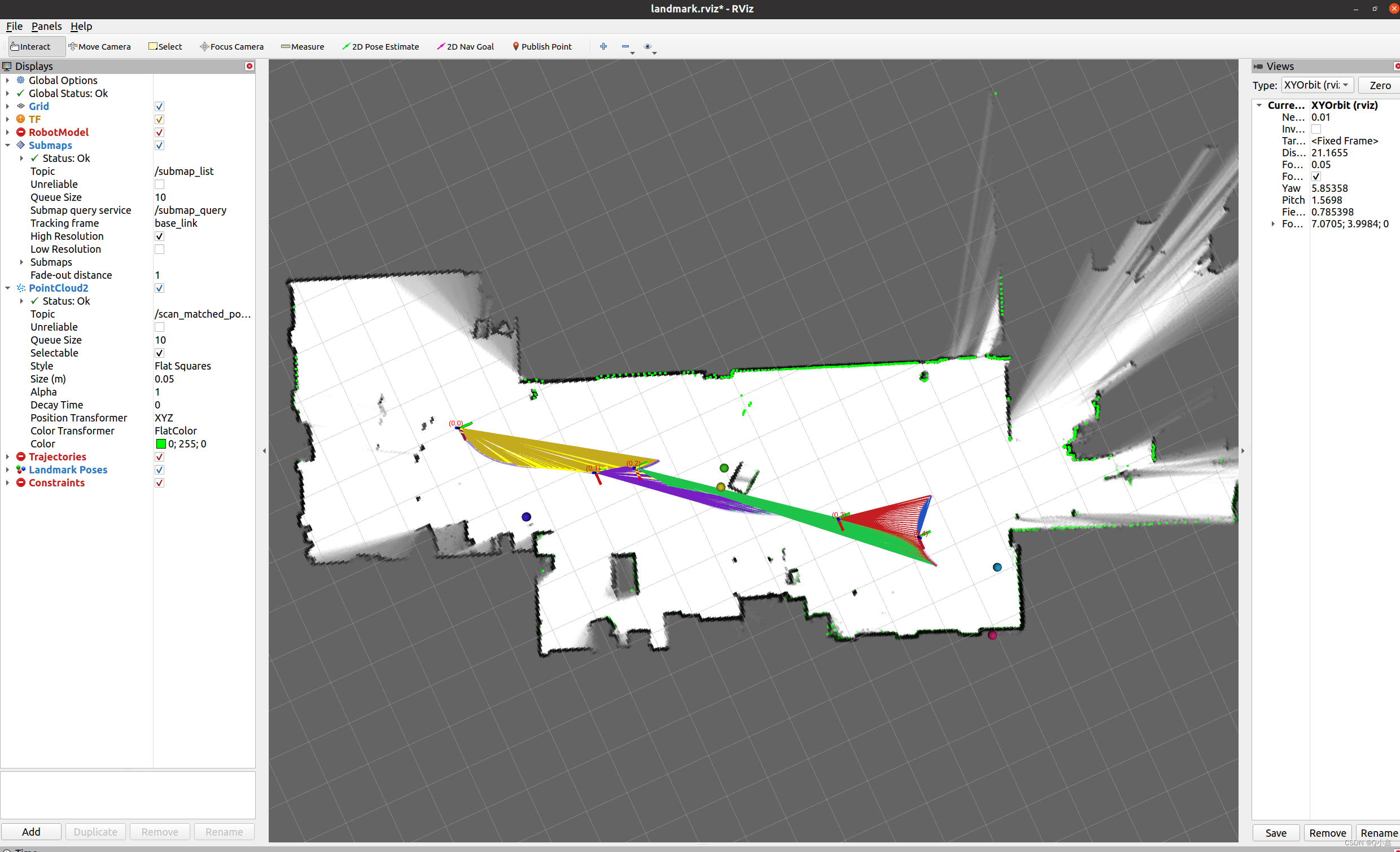

9、使用landmark

roslaunch cartographer_ros landmark_mir_100.launch

10、配置lua文件

• tracking_frame

• published_frame

• provide_odom_frame
• use_pose_extrapolator 设置为false

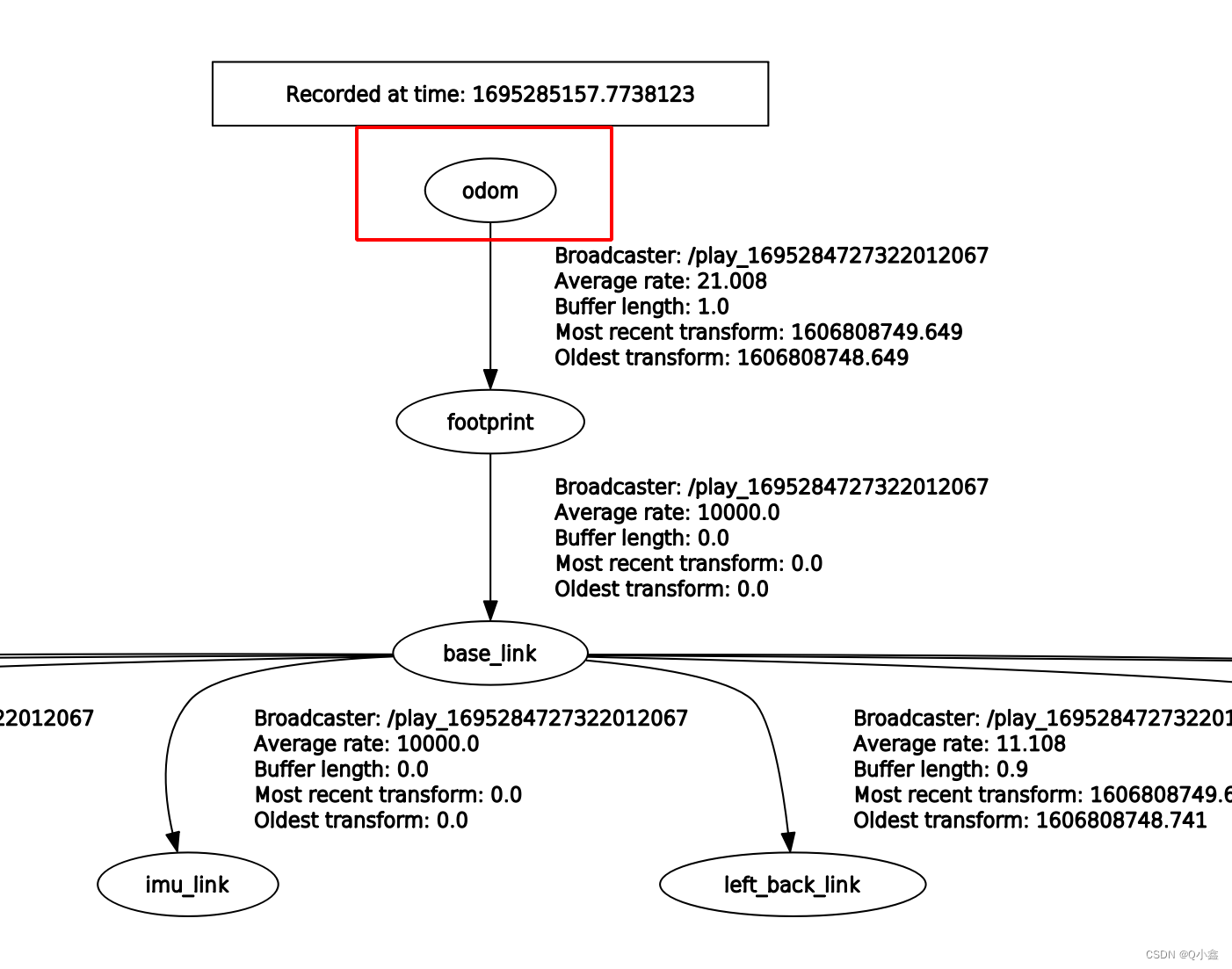

• use_odometry 是否使用里程计的传感器数据，如果为true，tf树中一定要存在odom坐标系
• num_laser_scans/num_point_clouds 是否使用单线雷达，和多线雷达，使用一个则为1，不使用则为0，可以同时为1，不可以同时为0（可以使用多个单线雷达或者多个多线雷达）

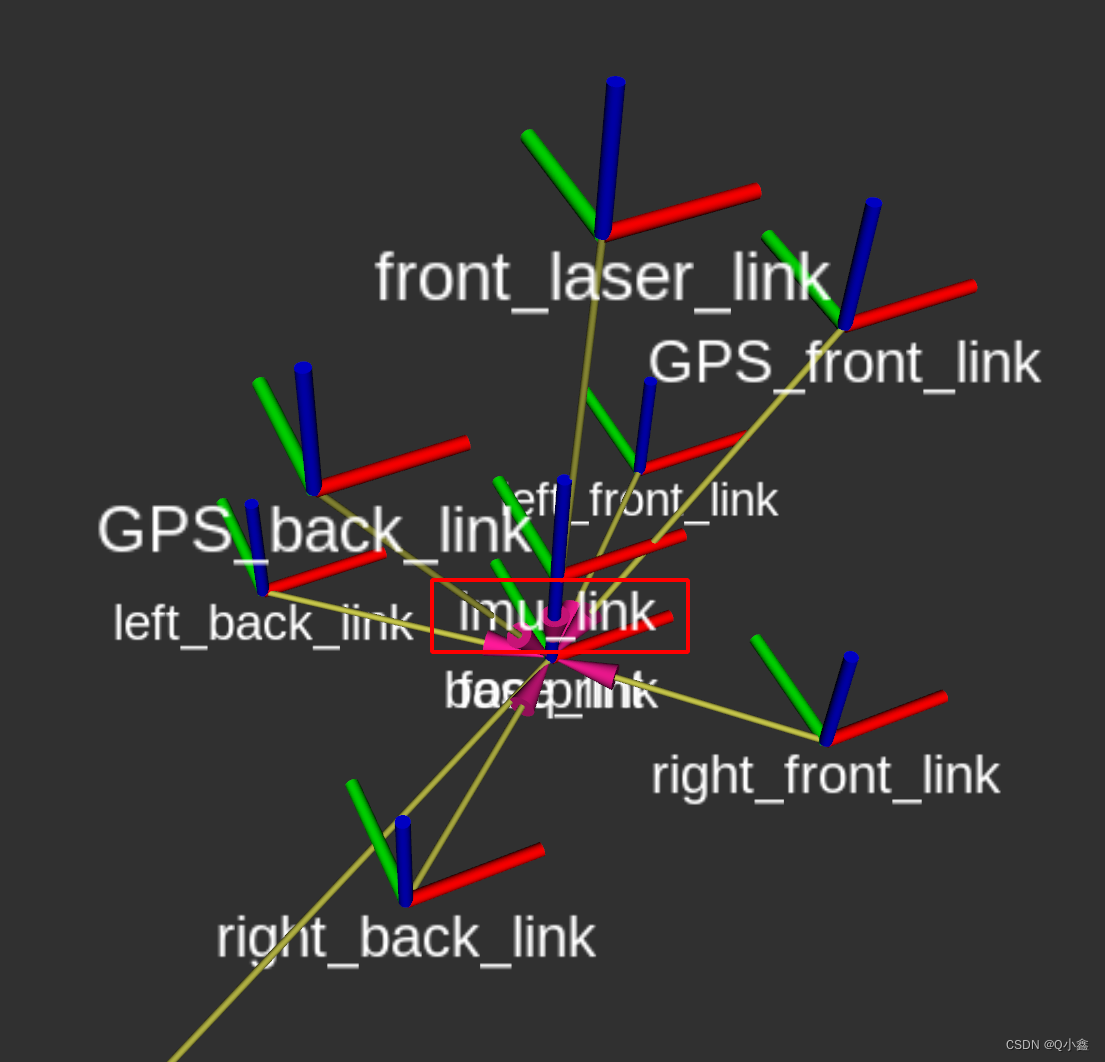

• TRAJECTORY_BUILDER_2D.use_imu_data 是否使用IMU，如果用IMU，tracking_frame一定要设置为imu_link
• TRAJECTORY_BUILDER_2D.min_z 点云的最小z的范围 单线点云不能设置大于0的值（或者不设置） 多线点云这个值要大于0

lua文件：
