HyperMesh创建3D圆柱六面体网格使用教程

小白版 教程 又上线了

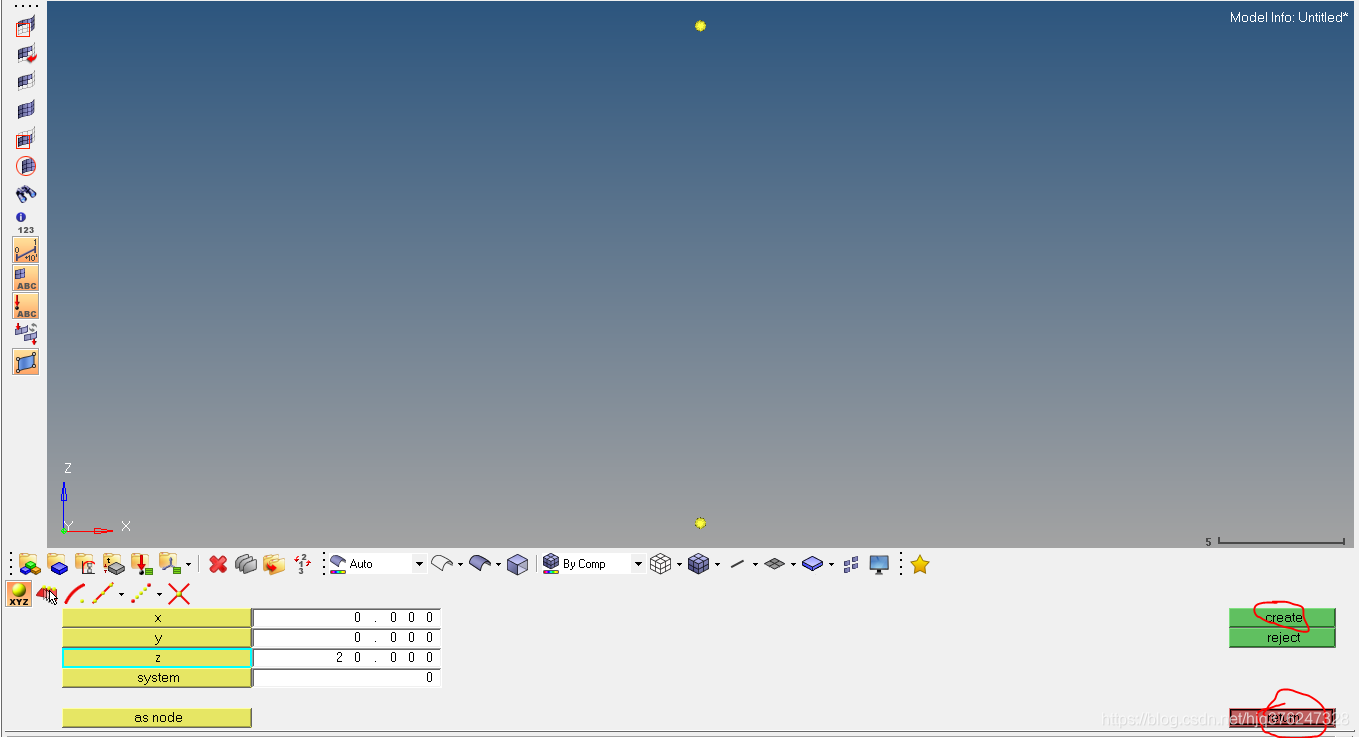

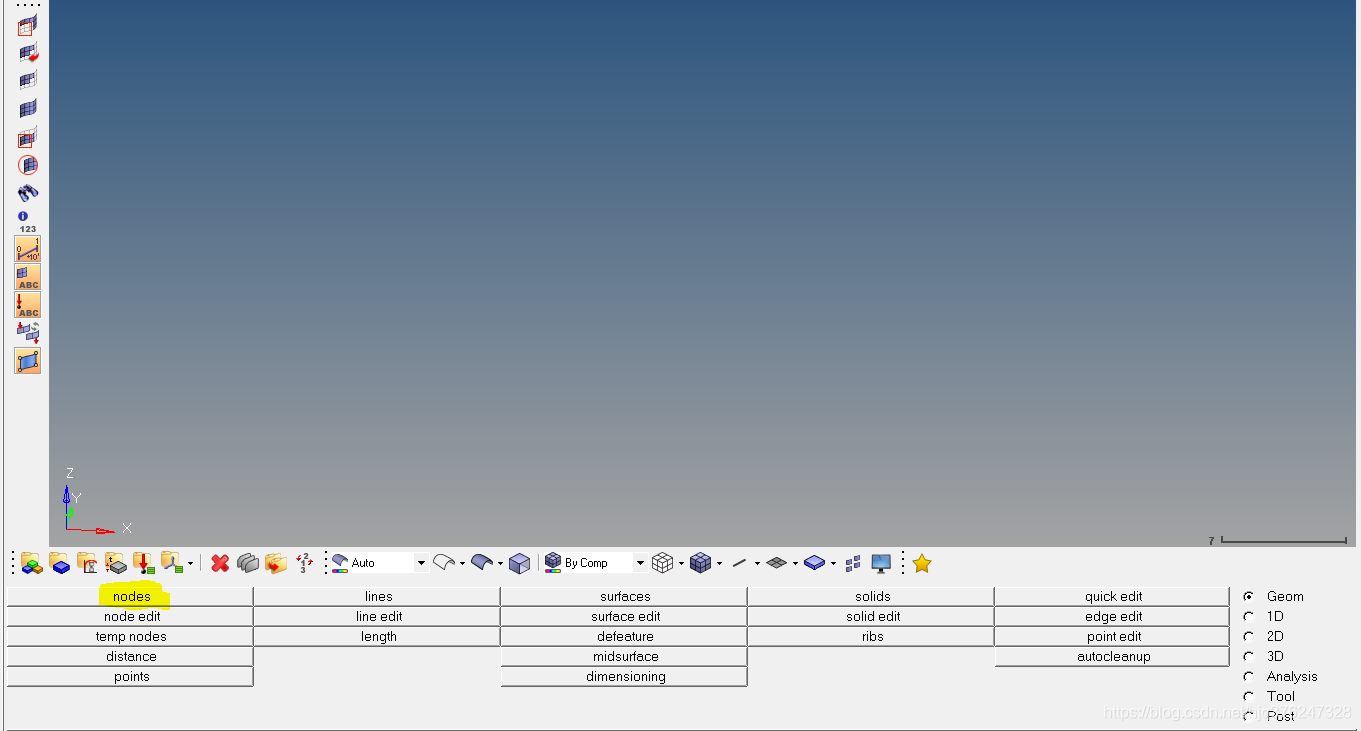

1. 创建两个节点，一个作为圆柱的底面，一个作为圆柱法向

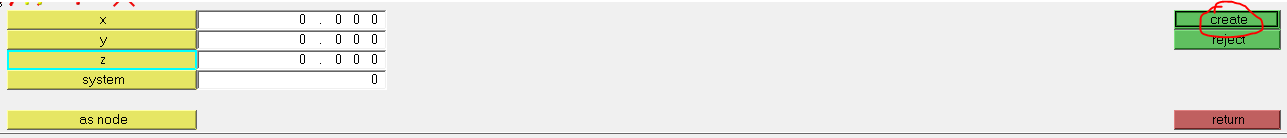

此处设置一个点 坐标 （0，0，0），另一个（0，0，20）

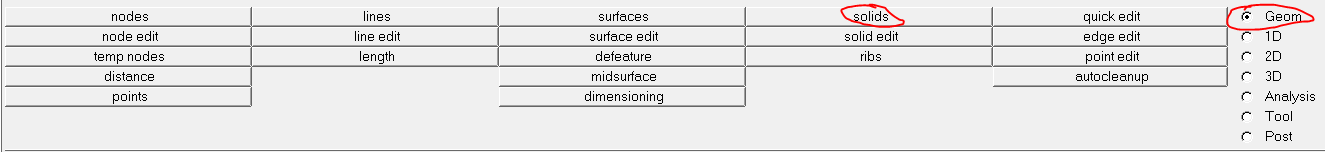

2. 创建圆柱

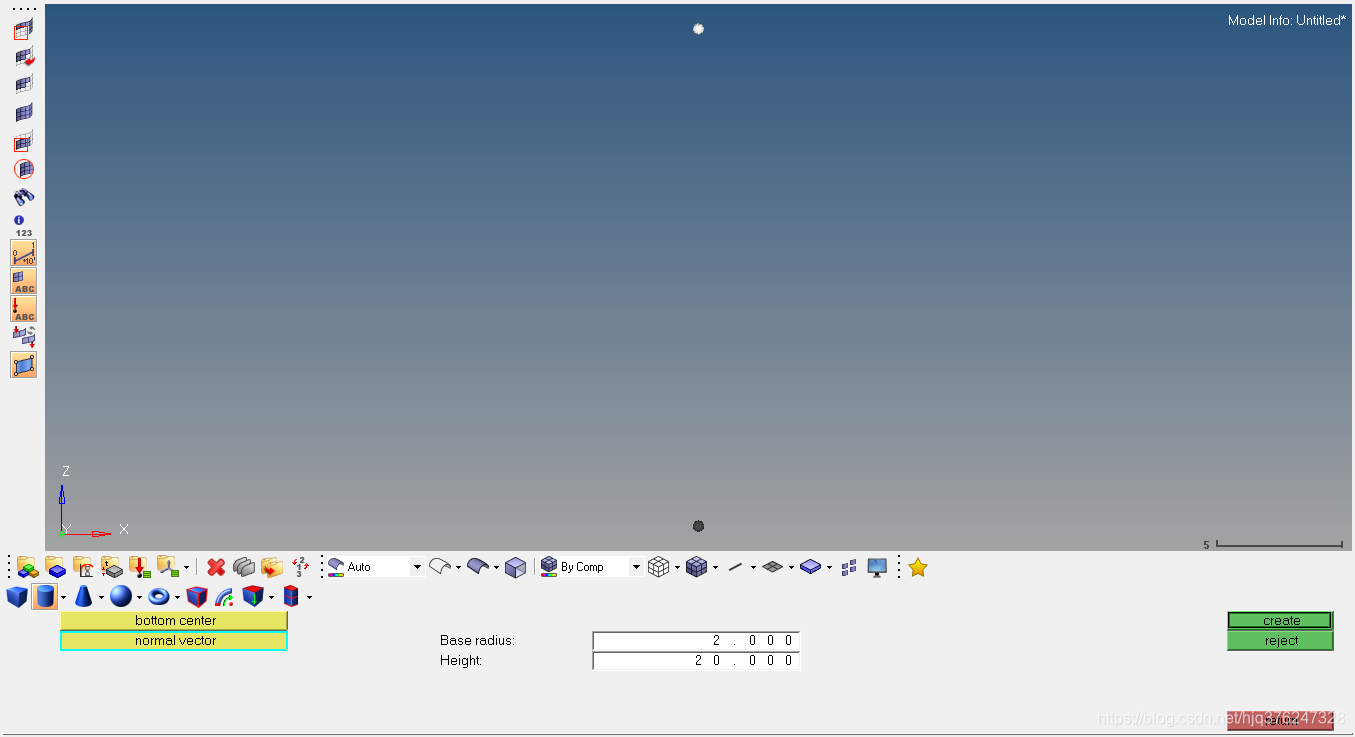

先选择bottom center，然后点击定义的其中一个节点，此处定义圆柱其中一个底面，我选的下面那个；

然后点击normal vector，然后点击定义的另外一个节点，此处定义圆柱两个底面确定的法向，我选的上面那个；

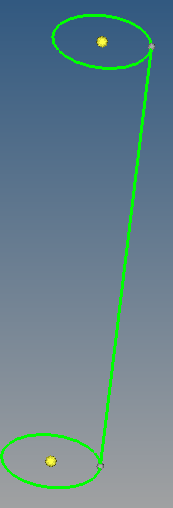

然后base radius设置为圆柱底面半径，height为圆柱高，决定了另外一个底面的位置。

ctrl+鼠标左键可旋转视角，ctrl+右键可平移model

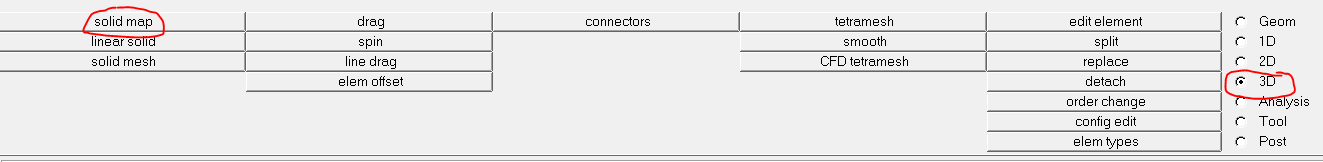

3. 创建六面体网格

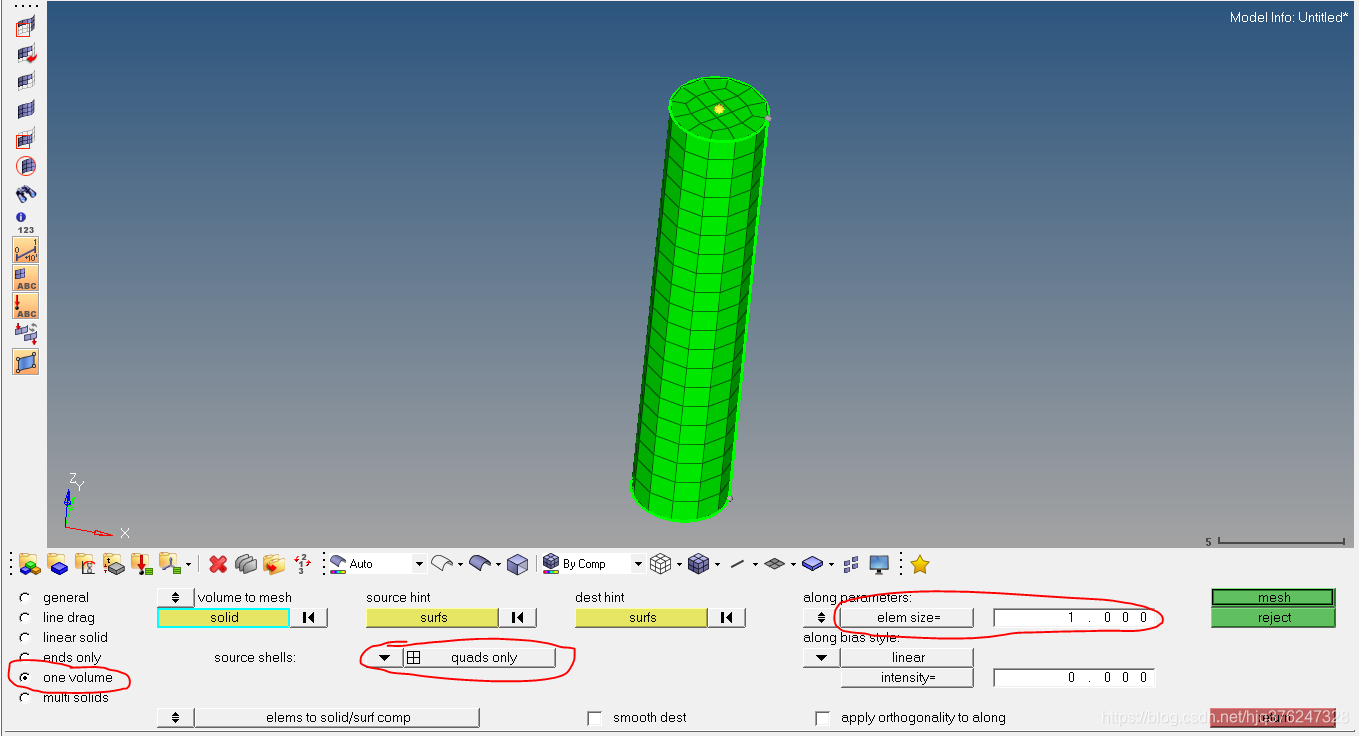

elem size 可自行修改。

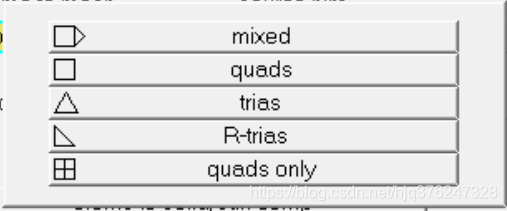

其中，点击quads only旁边的小三角进行选择 网格划分 基本单元

quads和quads only的区别在于：quads是生成雅可比良好的六面体网格，但内部可能有四面体（无法划分到良好的六面体时）；quads only是保证生成完全的六面体网格，即使有雅可比不好的六面体存在。

4. 导出网格单元、节点 信息 可自己写一个tcl脚本导出来
