HyperMesh圆周阵列插件使用教程

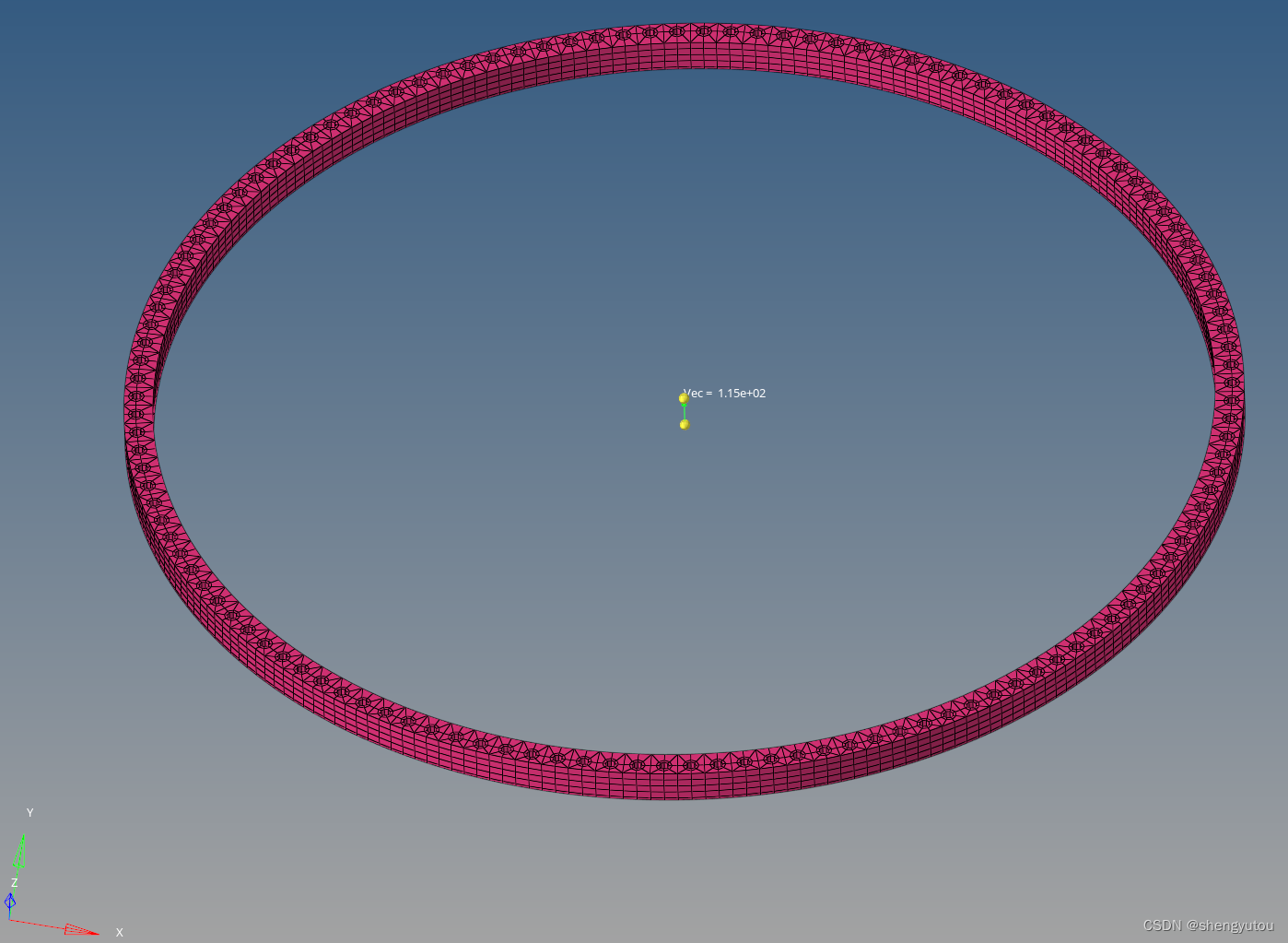

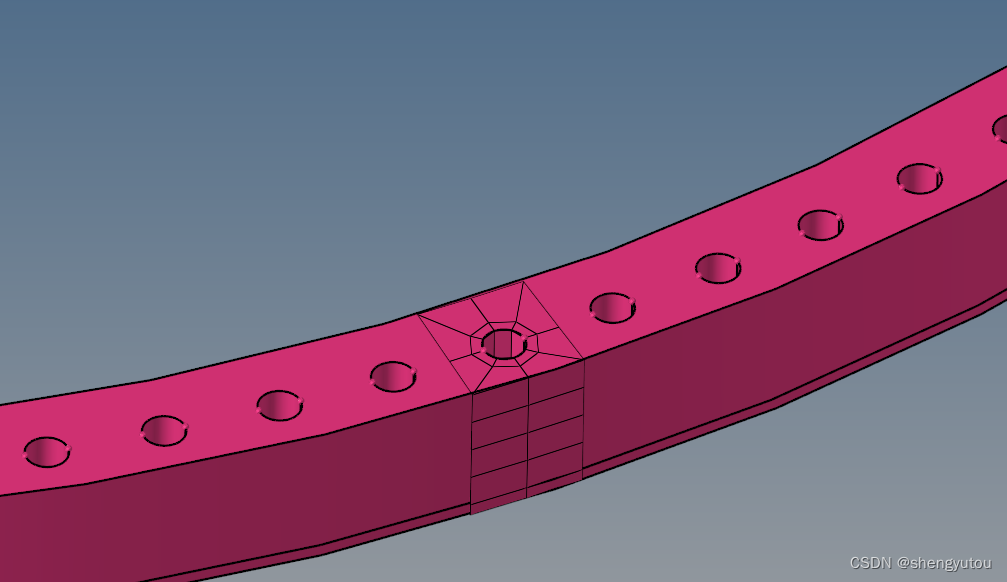

在hypermesh中，常常遇到需要将某一段网格圆周阵列，如下图阵列成下下图。

例子

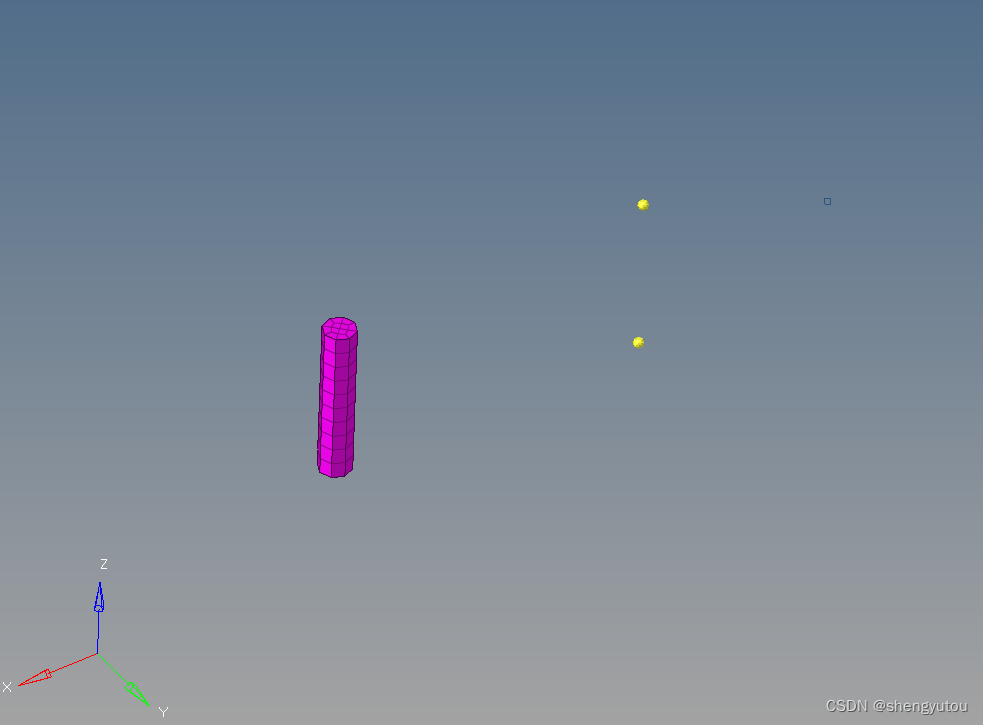

模型：

   一个小圆柱体；

   阵列轴的两个node。

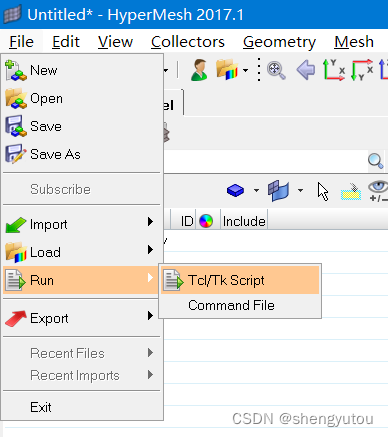

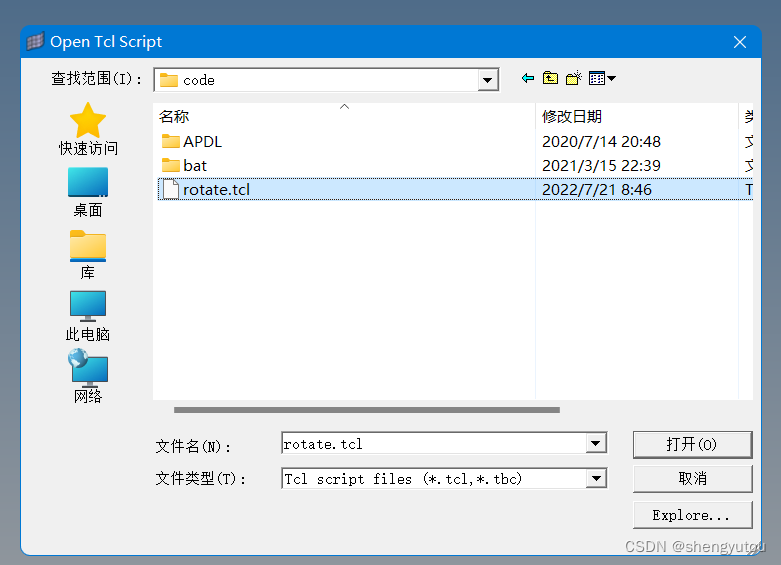

导入rotate.tcl 命令

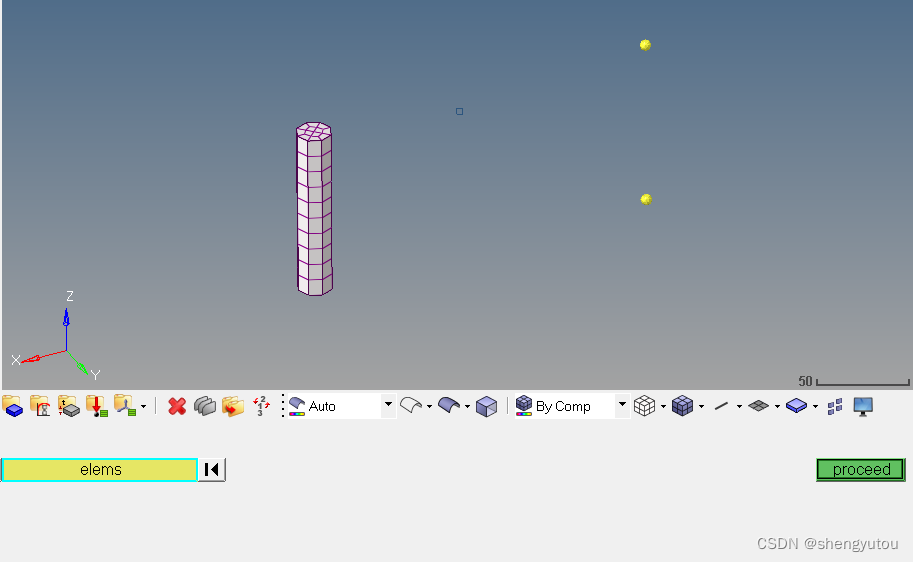

选择单元

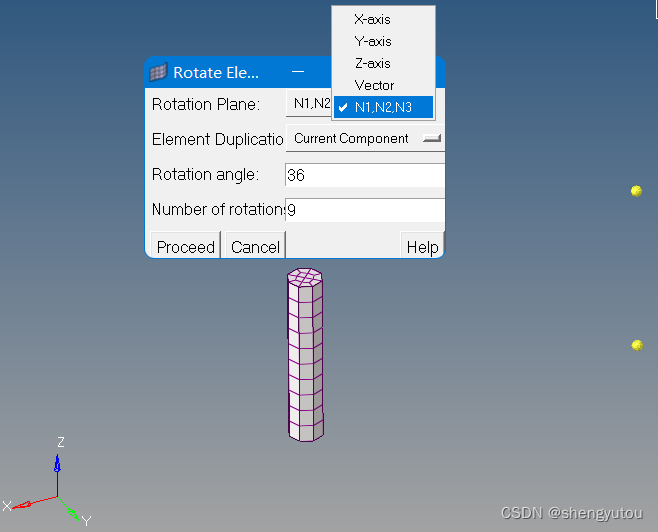

选择旋转的方式

旋转方式：绕总体坐标系的轴，或者向量或者通过多个node。
rotation angle：是定义每个实例旋转的角度，而不是总的角度；

   number of rotation：新生成的 实例 。

这里选择比较通用的通过多个node，其实只需要定义N1和N2即可。设置好上述几个参数后，点proceed继续。

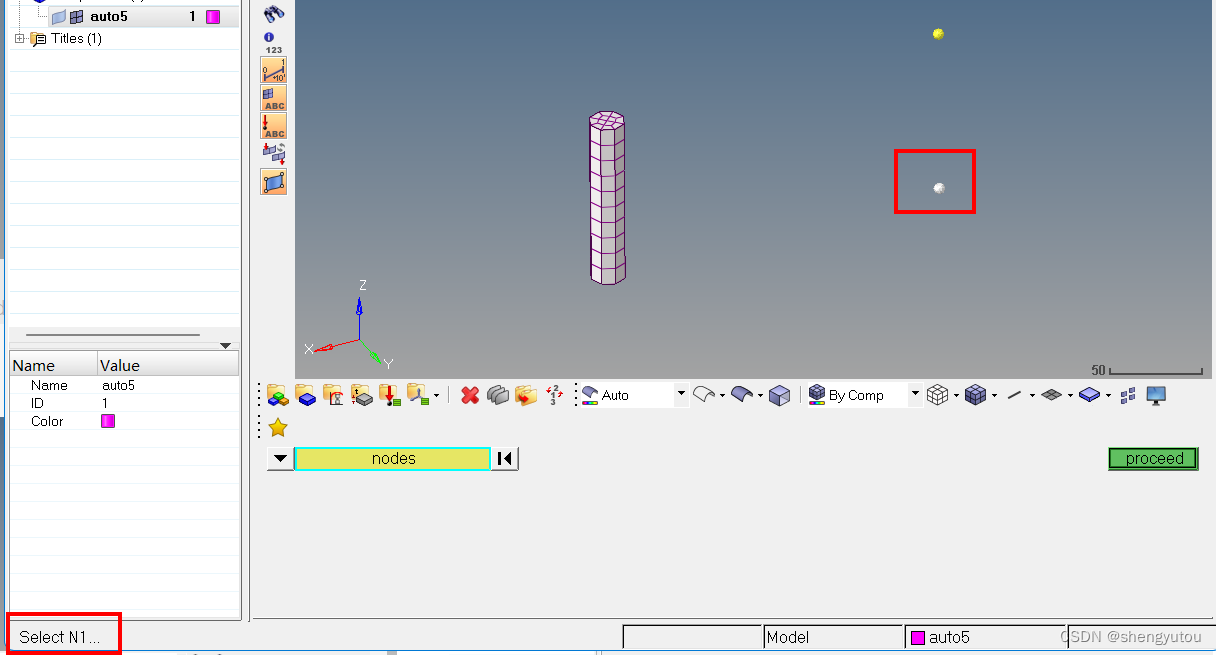

   选择下面（或者上面）的node，点proceed继续。

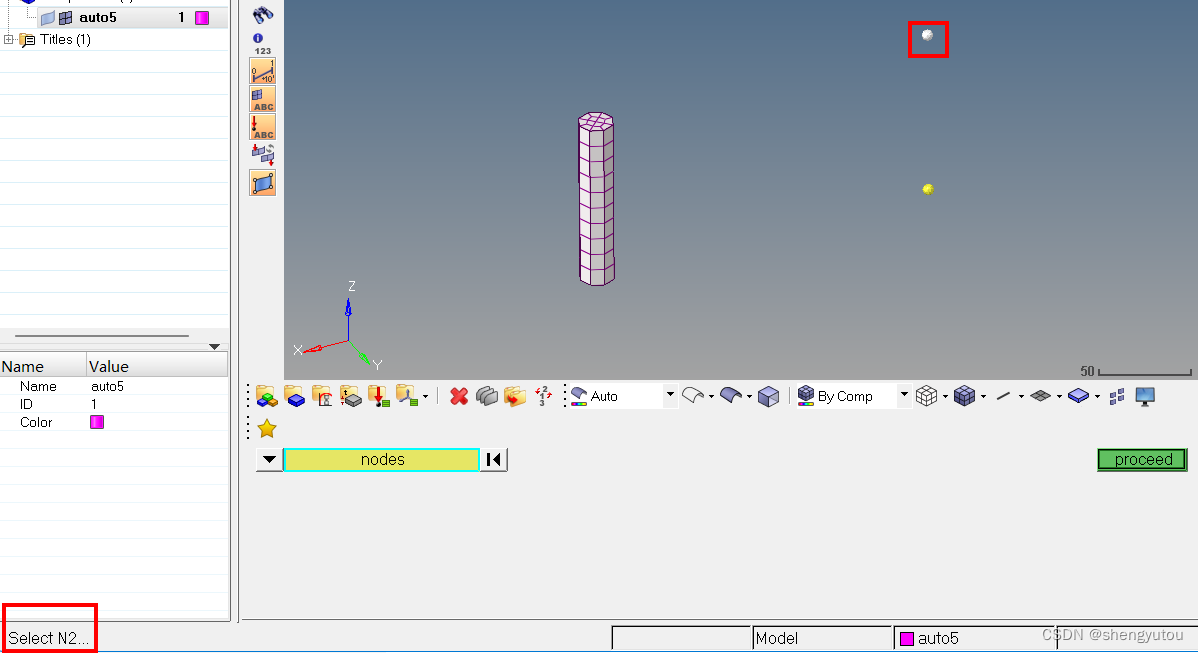

选择上面（或者下面）的node，点proceed继续。

   N3 和base node不需要选择，点proceed跳过。

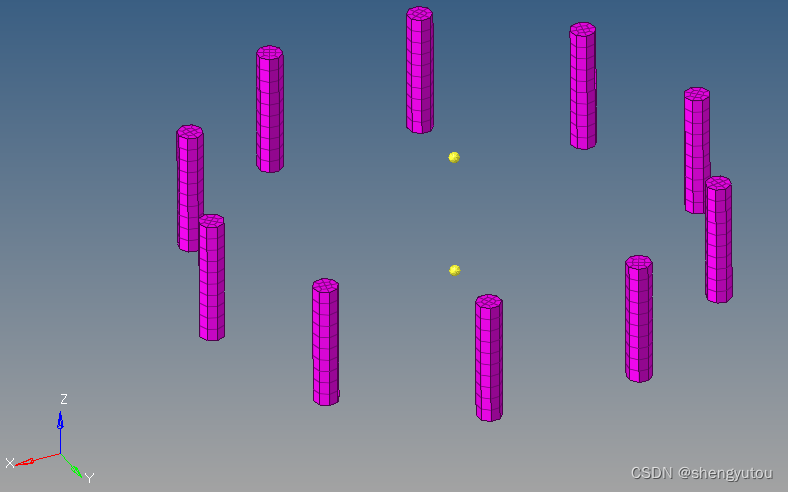

   完成阵列。

最后的最后

欢迎大家点赞、评论及转载，转载请注明出处！


如果觉得我帮助到了你：
为我打call，不如为我打款！

资源链接：
https://download.csdn.net/download/shengyutou/86247512

更新

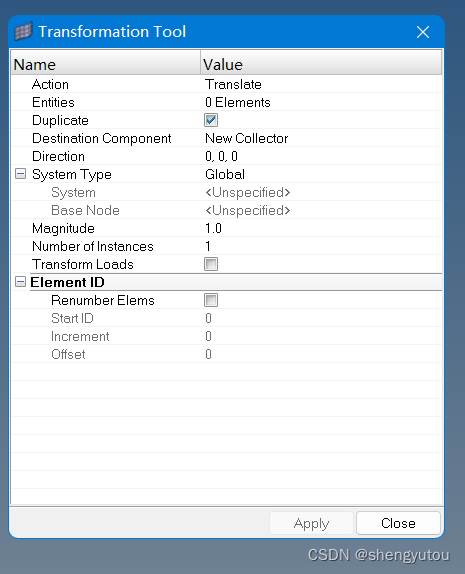

此功能在hypermesh 2017中已经自动集成，叫transformation tool。此贴可为旧版用户提供帮助。
