ArcEngine入门教程：控件初体验（MapControl等使用）

缘起

个人总结梳理，顺便练练文笔，For me and for you like me！

目标

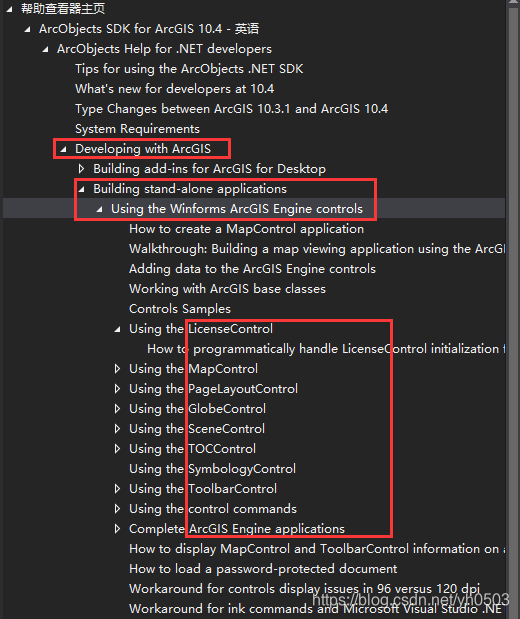

我一直很认同古人所说的君子性非异也，善假于物也，本文主要目的是告诉读者如何使用帮助来学习了解ArcEngine中的控件，怎样更好的阅读帮助。

1. 学会如何使用帮助，能在帮助中找到和控件相关的内容。
2. 了解每个控件都是干嘛用的，具体的细节本文不做介绍。
3. 了解控件类实现了哪些接口和哪些方法。
4. 尝试性的写写代码，熟悉相关的控件。

初识

简介

使用Winfrom开发，经常会用到地图控件，了解常用的地图控件也是入门必修功课之一。

   常用控件如下：

• MapControl（地图控件，主要用来显示地图）
• PageLayoutControl（页面布局控件，主要用来打印、输出地图）
• GlobeControl（本文不做介绍）
• SceneControl（本文不做介绍）
• ToCControl（主要用来显示图层列表（地图数据目录树））
• ToolbarControl（地图工具条，提供一些小工具）
• SymbologyControl（地图符号控件）

资源

1. 本地资源（找不到帮助的请看上一篇文章）

2. ArcGIS Engine入门教程_第四章_创建Engine应用程序
3. 参考《ArcGIS Engine 10 开发更新》中的创建第一个桌面应用程序（需要电子书的可以加Q群自行下载）

庖丁解牛

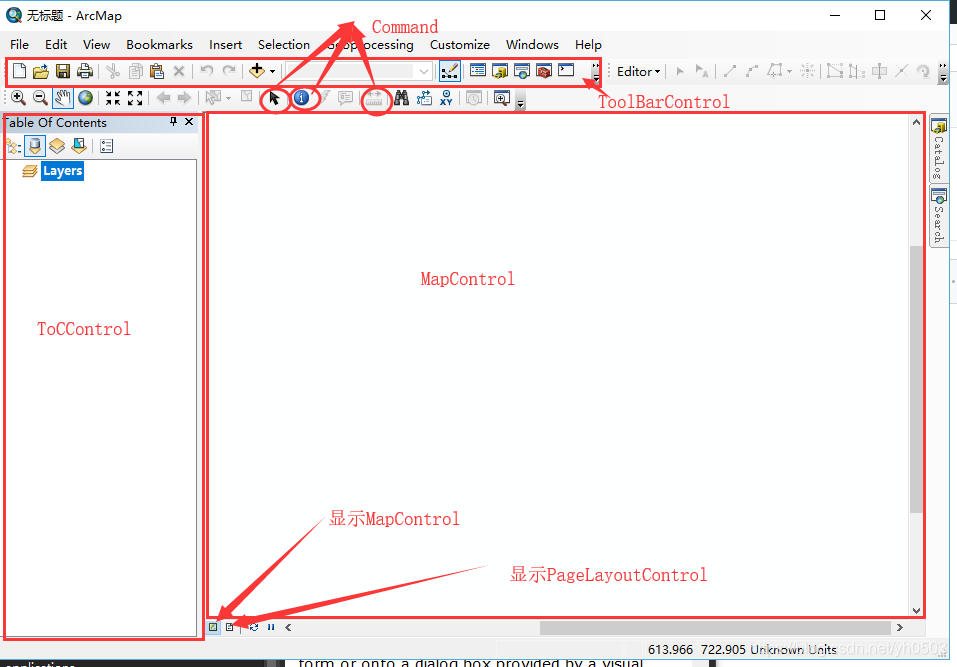

ArcMap和ArcEngine中控件的对应关系。

常用控件

在vs中点击：视图-》工具箱-》ArcGIS Windows Forms。默认添加完这些控件，生成的控件实例对象命名都带前缀ax，如axMapcContorl1,axPageLayoutControl1

强烈建议参考李崇贵的《ArcGIS Engine 组件式开发及应用》学习，个人觉得他们写的还是不错的，需要资源的加Q群自取。

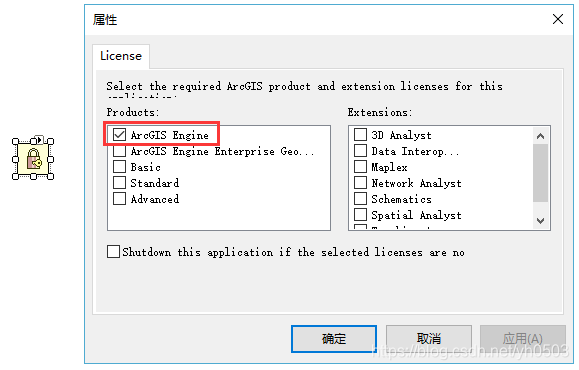

LicenseControl

左侧为产品许可级别，右侧为许可扩展。
注意：左侧主许可是单选，如果选中了多个，则默认为第一个。由于下面Basic、Standard和 Advanced 许可是Desktop产品的许可，而LicenseControl控件只能在Engine产品下使用，所以使用LicenseControl控件无法初始化Basic、Standard和Advanced许可，但可以使用代码进行初始化。右侧扩展许可是可以多选的。一个程序只能初始化一次许可，或者使用LicenseControl控件，或者使用代码，代码初始化许可如下：

绑定产品：

/* 这里是绑定一个产品，即Engine程序调用哪个安装产品下的资源，绑定Engine，即调用Engine安装目录的资源，绑定Desktop，
即调用Desktop安装目录下的资源，绑定EngineOrDesktop，即优先寻找机器上有没有安装Engine，有的话绑定Engine，
没有再绑定Desktop。而LicenseControl控件是初始化许可，这两者一定要加以区别。*/

if (!RuntimeManager.Bind(ProductCode.Engine))
{
    if (!RuntimeManager.Bind(ProductCode.Desktop))
    {
        MessageBox.Show("Unable to bind to ArcGIS runtime. Application will be shut down.");
        return;
    }
}

初始化许可：

IAoInitialize m_AoInitialize = new AoInitializeClass();
esriLicenseStatus licenseStatus = esriLicenseStatus.esriLicenseUnavailable;
licenseStatus = m_AoInitialize.Initialize(esriLicenseProductCode.esriLicenseProductCodeAdvanced);
if (licenseStatus != esriLicenseStatus.esriLicenseCheckedOut)
{
    licenseStatus = m_AoInitialize.Initialize(esriLicenseProductCode.esriLicenseProductCodeStandard);
    if (licenseStatus != esriLicenseStatus.esriLicenseCheckedOut)
    {
        licenseStatus = m_AoInitialize.Initialize(esriLicenseProductCode.esriLicenseProductCodeEngineGeoDB);
        if (licenseStatus != esriLicenseStatus.esriLicenseCheckedOut)
        {
            XtraMessageBox.Show("获取ARCGIS授权失败！", "提示", MessageBoxButtons.OK, MessageBoxIcon.Information);
            return;
        }
    }
}
// 检出扩展许可
licenseStatus = m_AoInitialize.CheckOutExtension(esriLicenseExtensionCode.esriLicenseExtensionCode3DAnalyst);
licenseStatus = m_AoInitialize.CheckOutExtension(esriLicenseExtensionCode.esriLicenseExtensionCodeSpatialAnalyst);

个人经验：不建议使用LicenseControl控件，建议使用代码初始化许可。

MapControl

MapControl控件主要用来加载显示地图数据，对应ArcMap中的数据视图。

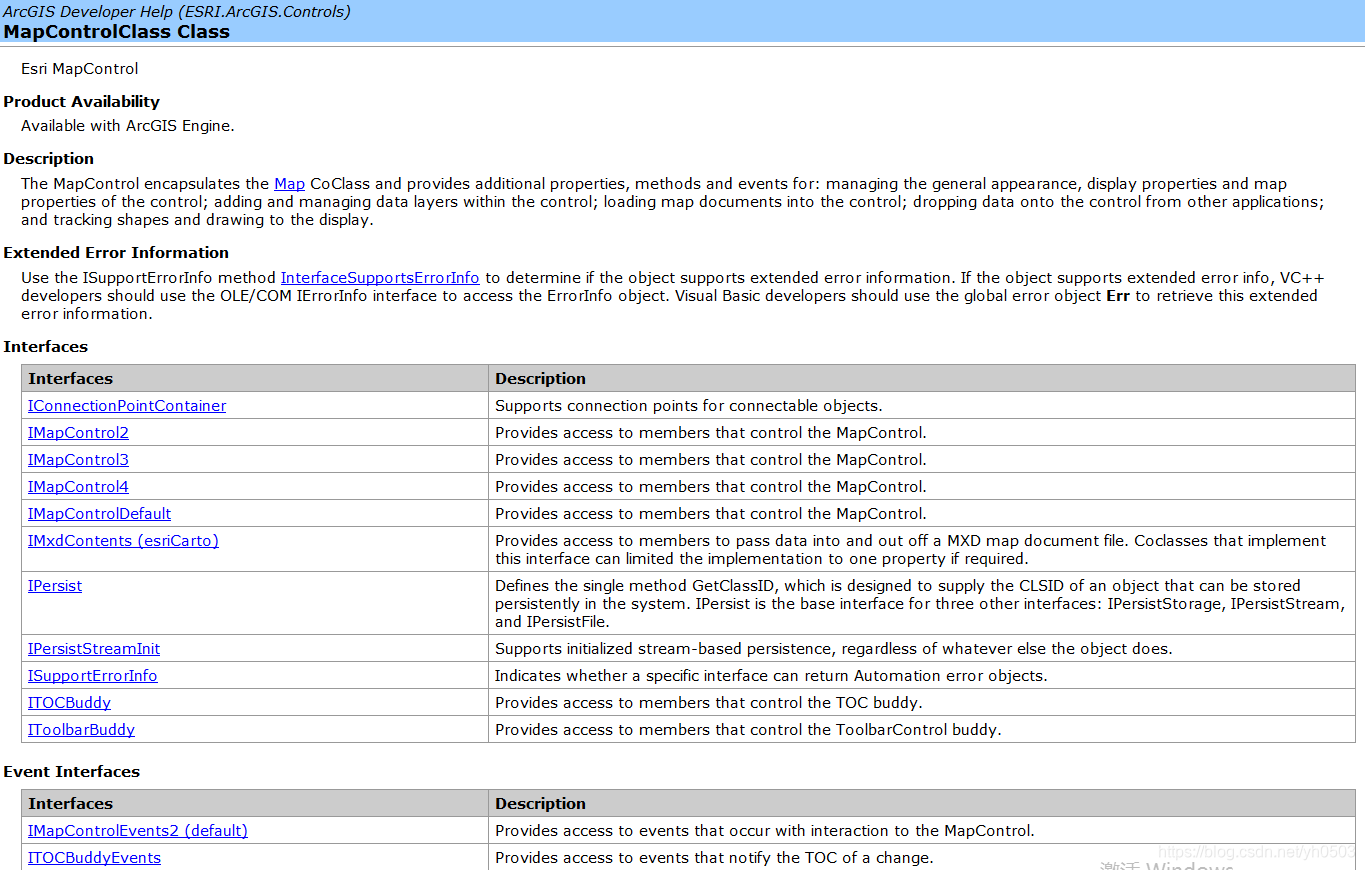

   MapControl 类  封装了Map对象，并提供相应的属性、方法、事件，它可以实现以下功能：

1. 地图显示；
2. 地图的放大、缩小和漫游；
3. 控制地图上鼠标显示的样式；
4. 生成点线面等图形元素；
5. 识别地图上选中的元素，并进行属性查询；
6. 标注地图元素等；
7. 监听地图事件；

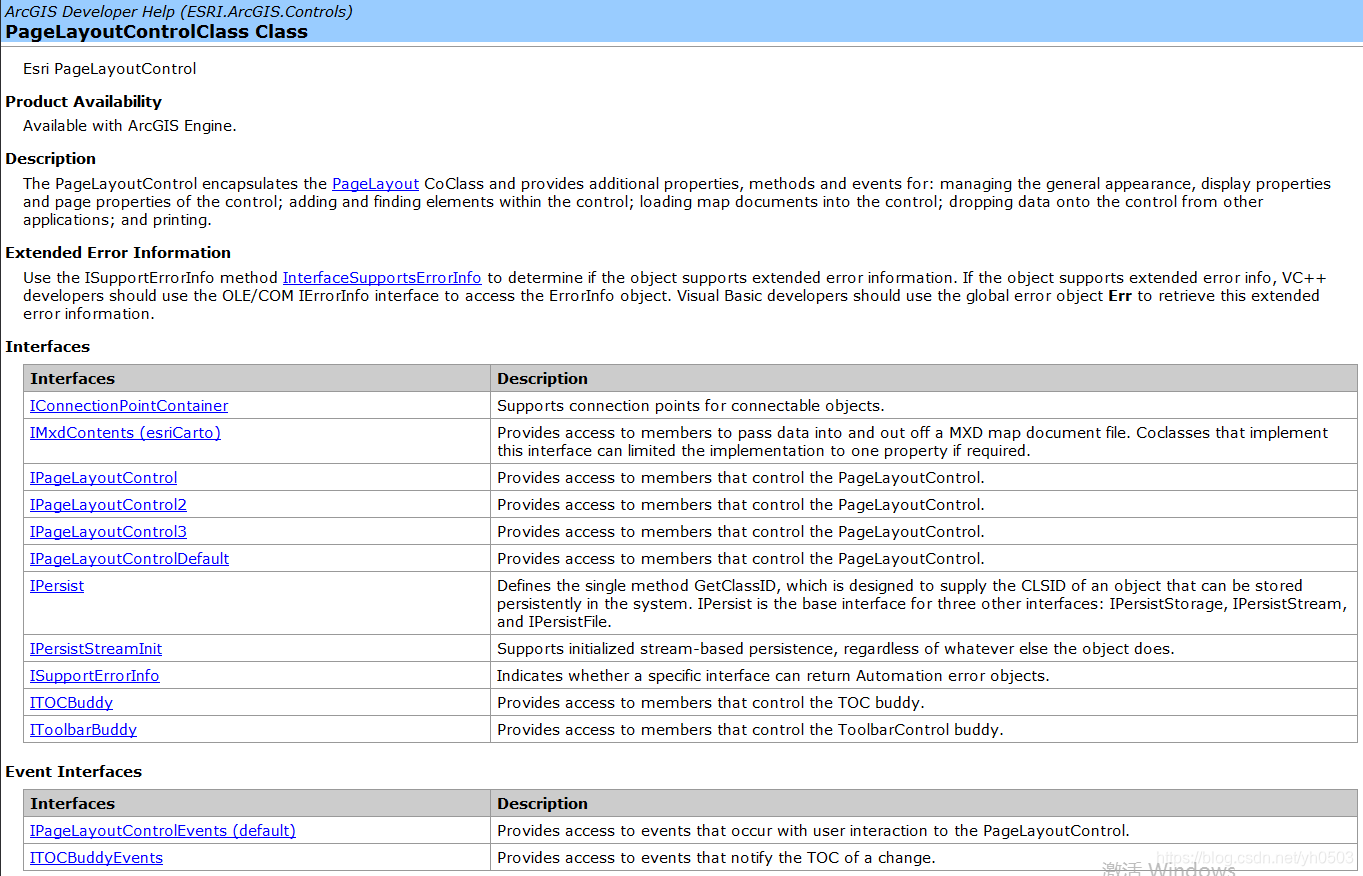

PageLayoutControl

PageLayoutControl控件主要用于制图，对应ArcMap的布局视图，利用该控件可以方便地操作各种元素对象，以便产生精美的地图。


   PageLayoutControl封装了PageLayout类，PageLayout提供了在布局视图中控制元素的属性和方法。除此之外，还有Printer属性用于处理地图打印时的系列设置、Page属性用于处理控件的页面效果、Element属性用于管理控件的地图元素。

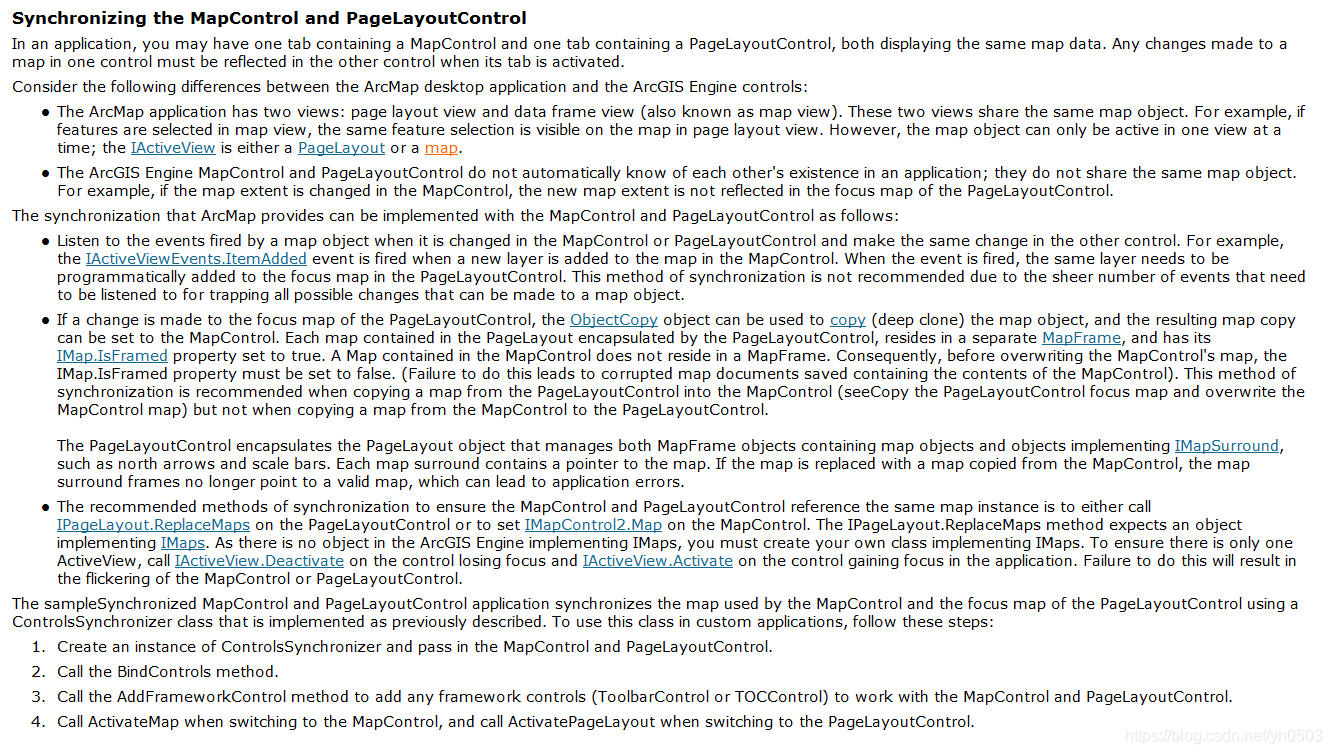

关于MapControl和PageLayoutControl实现鹰眼功能的代码网上有很多， 官方示例代码

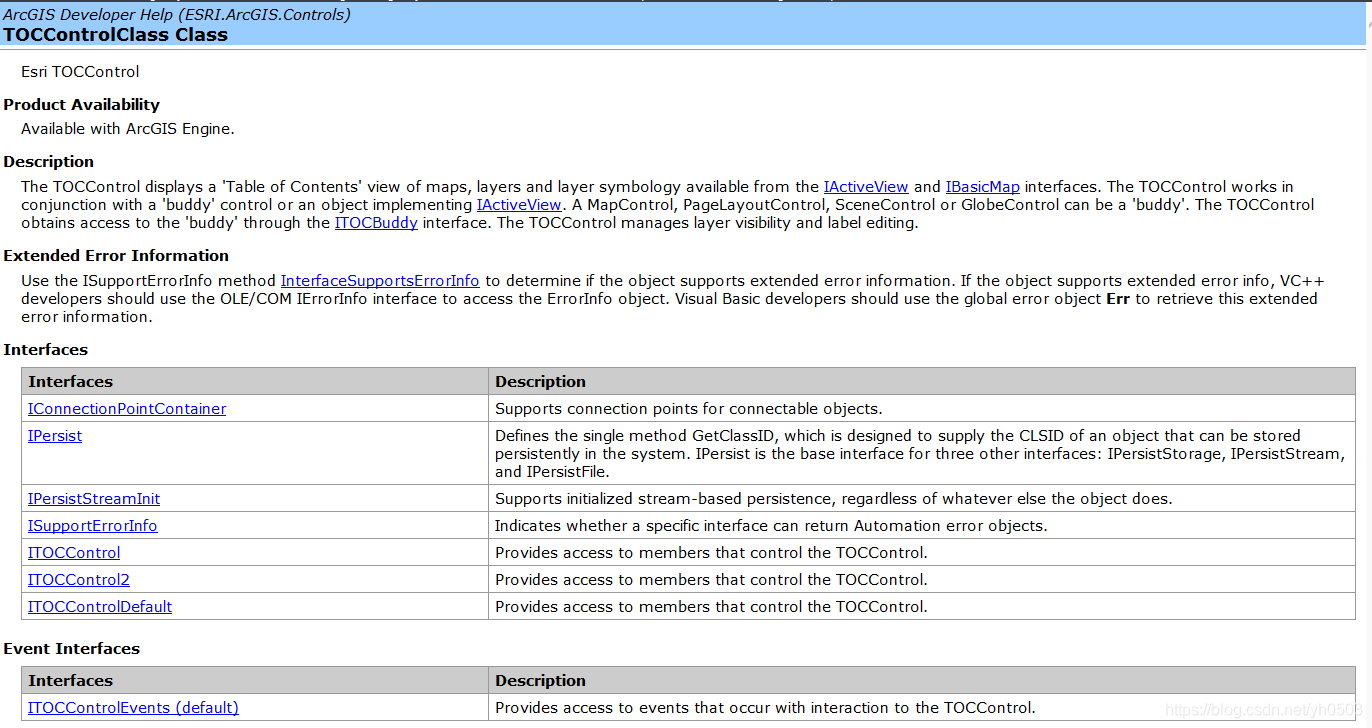

TOCControl

TOCControl以树形结构显示其“伙伴控件“”的地图、图层和符号体系，该控件通过ITOCBuddy接口来访问其伙伴控件。

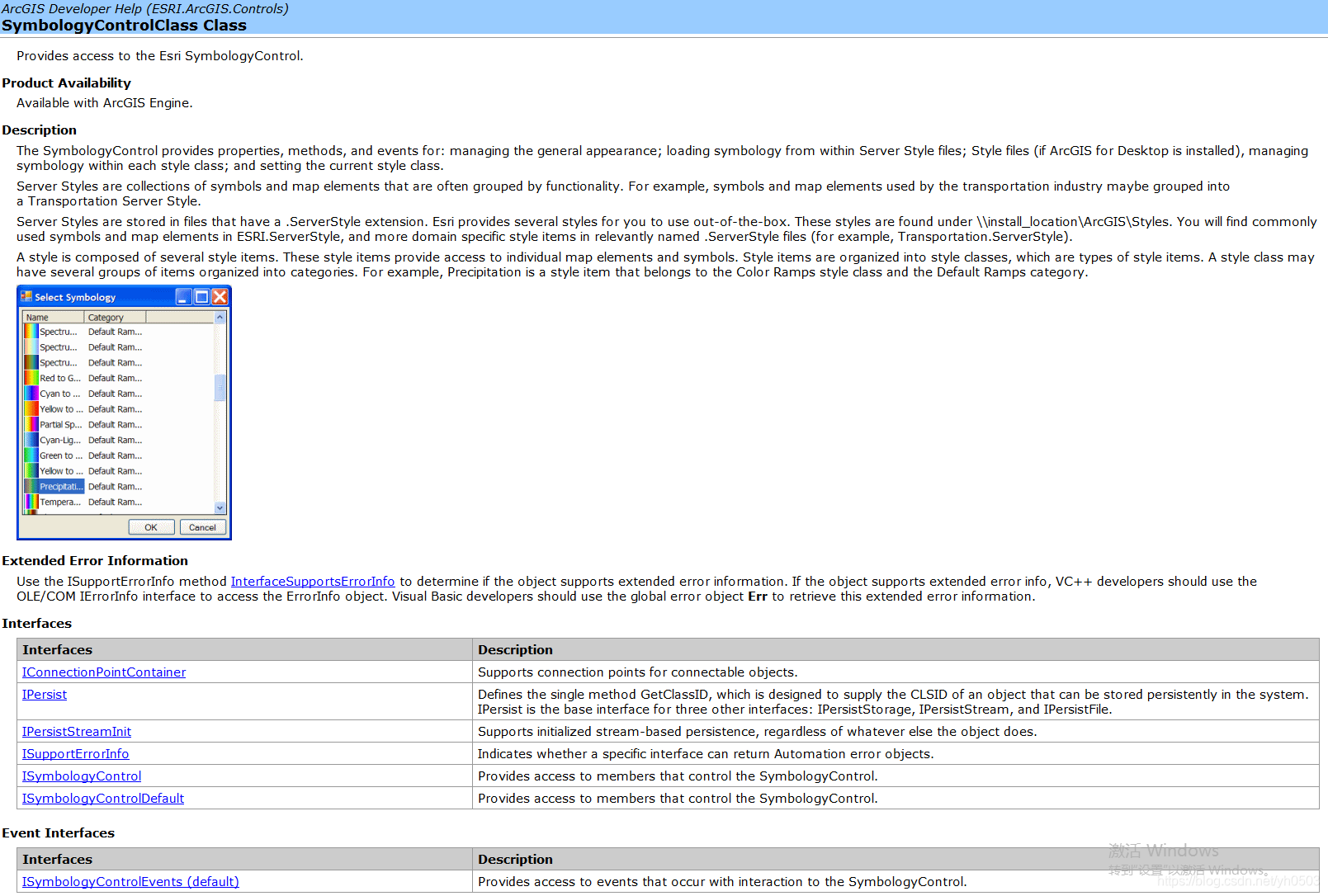

SymbologyControl

SymbologyControl主要是用来显示*.ServerStyle（ArcEngine）和*.Style(ArcMap)文件的符号目录。该控件允许用户选择一个符号应用到一部分程序上，比如图层的符号，Element的符号等等。
注意：

• *.Style文件只适用于Desktop产品。
• *.ServerStyle文件适用于所有的产品。（位于：<install_location>\ArcGIS<EngineVersion>\Styles）


      加载ServerStyle文件

axSymbologyControl1.LoadStyleFile(@"myInstallLocation\ArcGIS\Engine10.2\Styles\ESRI.ServerStyle");

示例：

IStyleGalleryItem serverStyleGalleryItem = axSymbologyControl1.GetStyleClass(axSymbologyControl1.StyleClass).GetSelectedItem();
System.Windows.Forms.MessageBox.Show(serverStyleGalleryItem.Name);

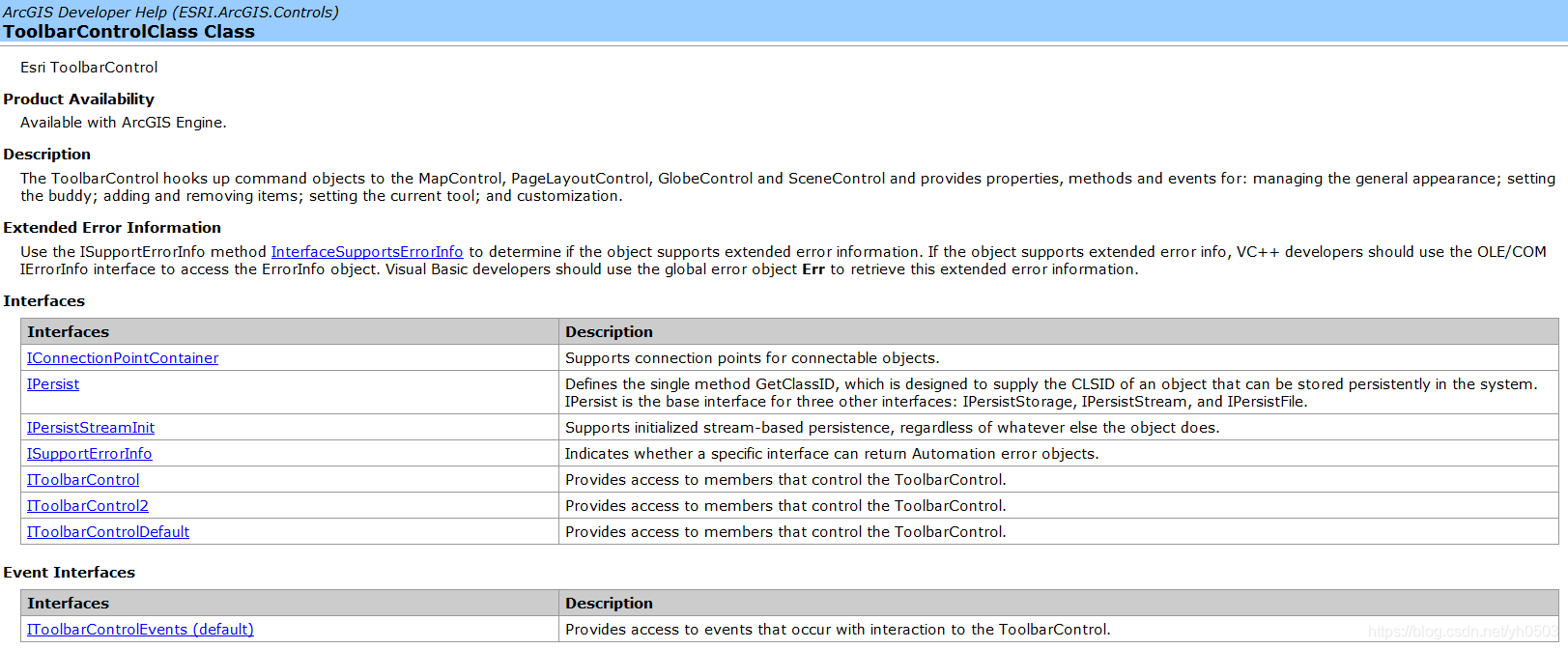

ToolbarControl

ToolbarControl需要绑定伙伴控件（MapControl/PageLayoutControl/GlobeControl/SceneControl），可以使用SetBuddyControl方法动态绑定，ToolbarControl相当于是许多Commands、 Tool   Control、Menus、Palettes（调色板）的容器。


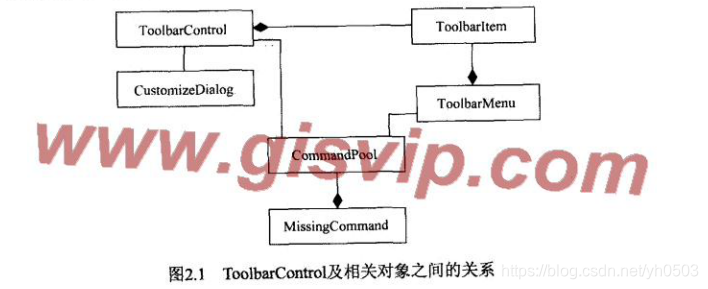

   这块主要涉及到ToolbarControl、ToolbarItem、ToolbarMenu、CommandPool、Customizedialog、MissingCommand。

示例代码：

// 绑定伙伴控件
axToolbarControl1.SetBuddyControl(axMapControl1);
// 添加打开文档命令
axToolbarControl1.AddItem("esriControls.ControlsOpenDocCommand",  - 1,  - 1, false, 0, esriCommandStyles.esriCommandStyleIconAndText);
//添加地图放大命令
axToolbarControl1.AddItem("esriControls.ControlsMapZoomInTool",  - 1,  - 1, true, 0, esriCommandStyles.esriCommandStyleIconOnly);
//添加地图缩小命令
axToolbarControl1.AddItem("esriControls.ControlsMapZoomOutTool",  - 1,  - 1, false,  0, esriCommandStyles.esriCommandStyleIconOnly);
//添加地图全图命令
axToolbarControl1.AddItem("esriControls.ControlsMapFullExtentCommand",  - 1,  - 1, false, 0, esriCommandStyles.esriCommandStyleIconOnly);
