Fluent学习笔记：常用技巧与经验记录

• 基本操作
•
•
      查看网格量

•
•
      打开第一个是开始录制，会出现一个框记录一步命令，第三个是运行已有脚本


• 压力基和密度基两种数值方法

1.基于压力求解器：适用于低速、不可压缩流体。

   原理：首先由动量方程求速度场，继而由压力方程进行修正使得速度场满足连续性条件。由于压力方程来源于连续性方程和动量方程，从而保证流场的模拟同时满足质量守恒和动量守恒。

分离求解器—顺序求解每个变量的控制方程，此 算法  内存效率非常高(离散方程只在一个时刻需要占用内存)，收敛速度相对较慢，因为方程以‘解耦’方式求解。对燃烧、多相流问题更加有效。

   耦合求解器—内存使用量是分离算法的1.5～2倍，收敛速度提高5～10倍。可以和所有动网格、多相流、燃烧、和化学反应 模型  兼容，收敛速度远高于基于密度的求解器。

   2.基于密度求解器：适用于高速、可压缩流体。

   原理：直接求解瞬态N-S方程(此方程理论上是绝对稳定的)，将稳态问题转化为时间推进的瞬态问题，由给定的初场时间推进到收敛的稳态解，即时间推进法。适用于求解亚音速、高超音速等的强可压缩问题。

• 求解方法SolutionMethod

Fluent中基于压力求解的Methods详细解读

Implicit and Explicit：区别在于时间导数的处理方式，影响了求解的稳定性、 精度  和计算效率。

显式和隐式的区别

有限元的显式Explicit与隐式Implicit求解器有何区别？

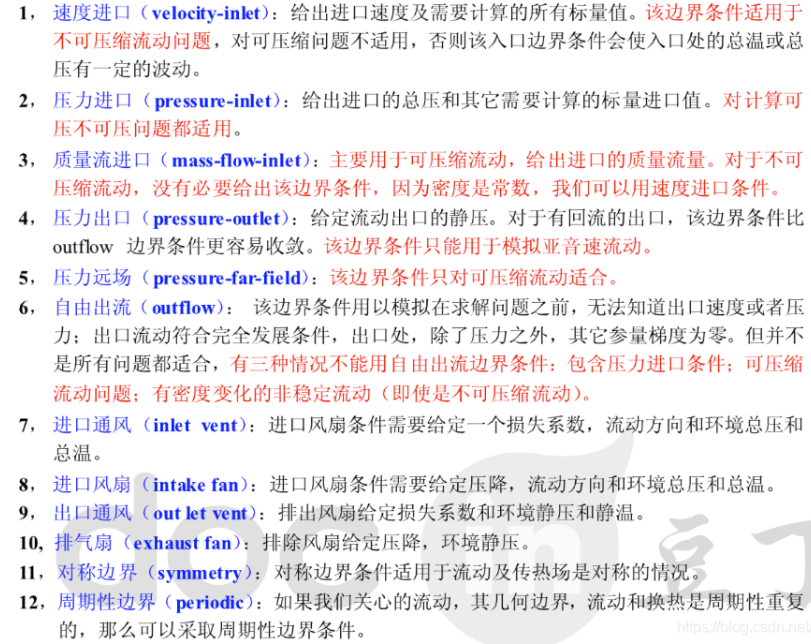

• 边界类型：
•

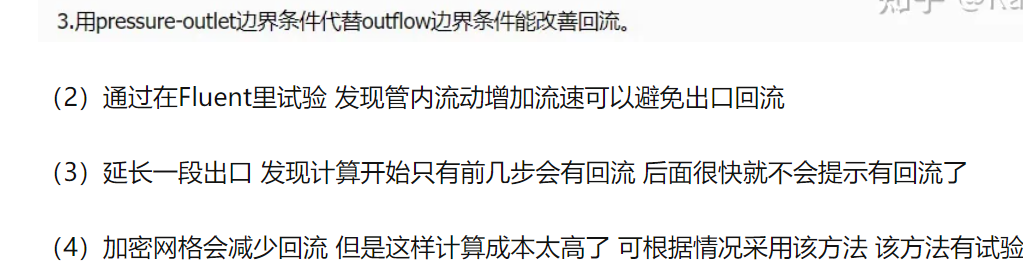

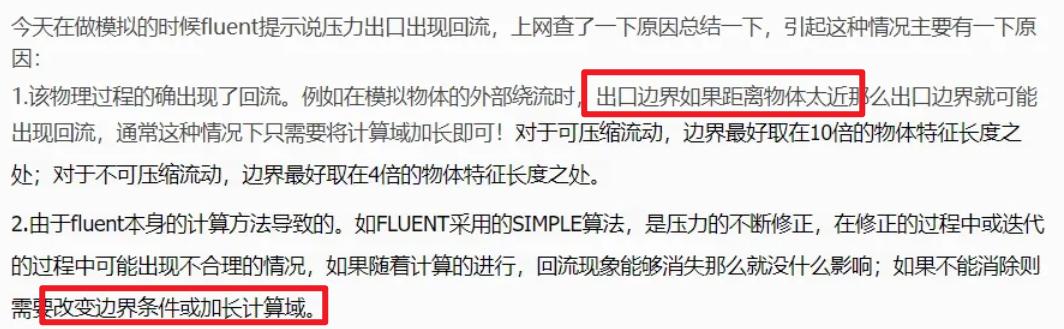

入口出现回流

也可能默认亚松驰因子太大，可以调小松弛因子来改变这种情况，这主要针对残差曲线出现发散现象，进而导致出口边界某些单元出现回流报错，在收敛不好时采用较小的因子。可以调整压力、动量、k和e的亚松弛因子 默认值  分别为0.2，0.5，0.5和0.5

亚松驰因子：求解方程过程中通过亚松驰因子控制变量变化，新变量只为原值加上变化量乘亚松驰因子

• 修改来流雷诺数

风洞试验是通过改变来流密度，但fluent的入口条件中没有密度选项可以改，对于pressure far field边界入口条件只有改变gauge pressure，以入口条件作为 reference   value，来流密度会发生变化，从而改变雷诺数

• 冲压发动机进气道批量计算（Matlab+ICEM+FLUENT）

Matlab

matlab的循环语句

Matlab中try, catch语句

ICEM

1、画网格脚本录制

冲压发动机进气道设计与仿真

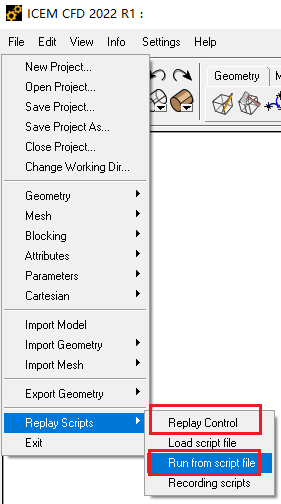

    第一个开始录制，会弹出一个框记录每一步操作，第三个是运行已有脚本


注意

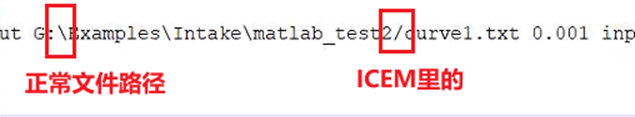

1）ICEM和fluent脚本里都是左斜杠"/"，电脑里 文件路径  是右斜杠"\"。

所以写进脚本里的电脑路径都需换为左：

ic_geo_cre_geom_input G:/Examples/Intake/matlab_test3/curve1.txt 0.001 input PNTS pnt CRVS crv SURFS {}

2）Geometry-右键Point- show   point name可以看到点编号。block spit有用到

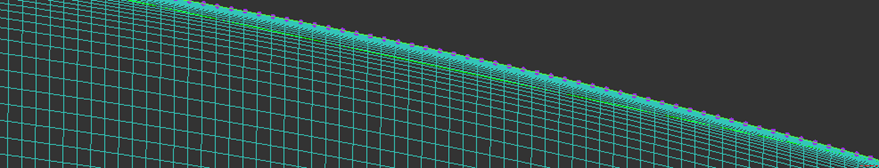

   Block的边（图中绿色）不需要去拟合几何外形（点），网格最终会以几何外形为准

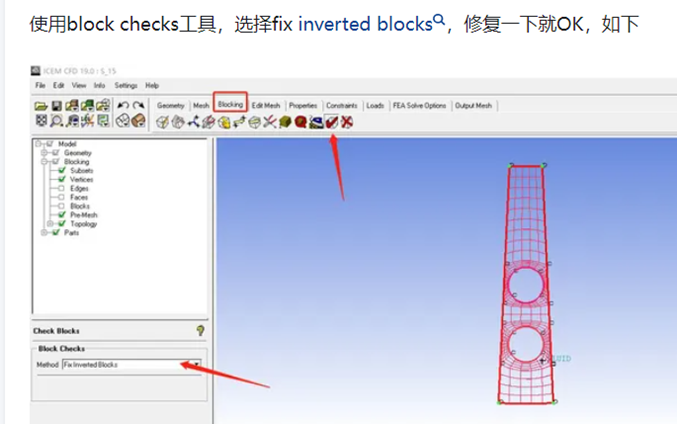

3） 负网格修复

    ICEM检查网格质量后发现最小有负的，负网格修复


4）

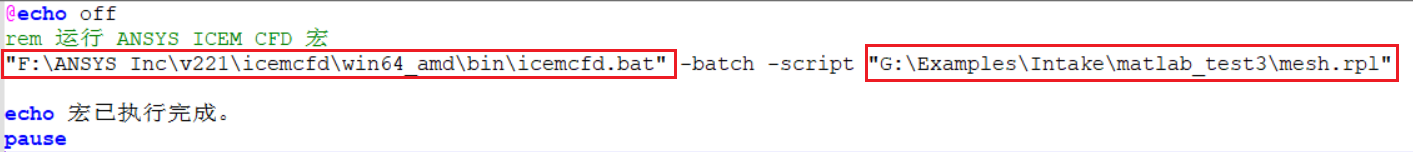

2、批处理命令调用ICEM脚本

    第一个是ICEM路径，右键ICEM图标-打开文件位置-属性-目标


     第二个是脚本路径，都不能有中文
