ANSYS Fluent求解器及操作条件设置方法

当我们建好模型划分完网格并导入Fluent之后，第一步要做的就是设置求解器。

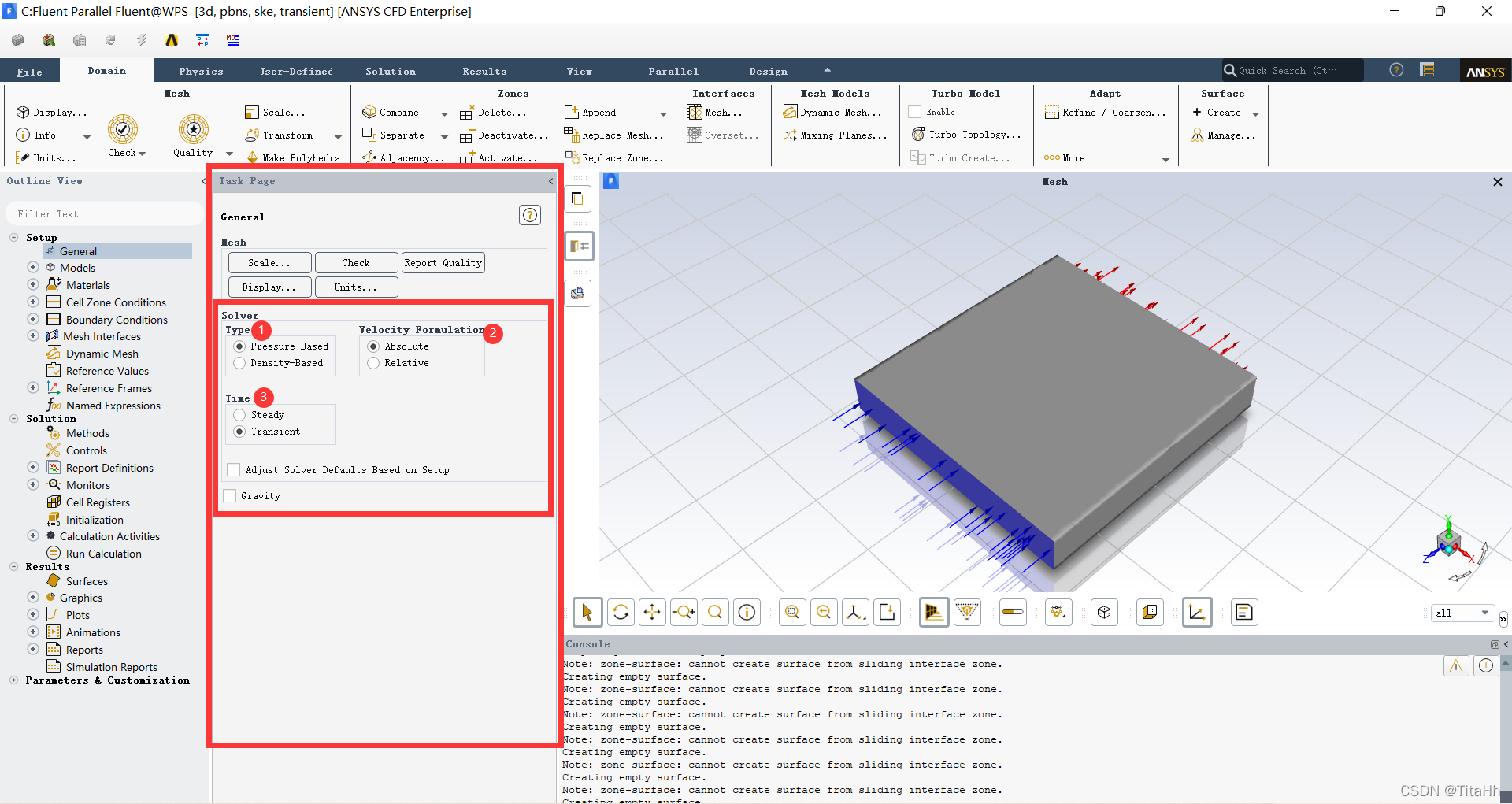

打开Fluent之后，Fluent会自动弹出“General（总体模型设定）”面板，而求解器类型设定就是在General中的“Solver”选项组中进行设定。

1. Type  （求解器类型）：

Pressure-Based是基于压力法的求解器，使用的是压力修正算法，求解的控制方程是标量形式的，擅长求解不可压缩流体，但对于可压流体也可以求解。

Density-Based是基于密度法的求解器，求解的控制方程是 矢量 形式的，主要离散方式有Roe、AUSM+，这个方法的初衷是让Fluent具有比较好的求解可压缩流体的能力。但目前离散格式没有添加任何限制器，因此还不太完善。它只有Coupled的算法。对于低速问题，则是使用Preconditioning方法来处理。

在Density-Based Solver下没有SIMPLEC、PISO这些选项，因为这些都是压力修正算法，不会在这种类型的求解器中出现，一般仍然使用Pressure-Based Solver 解决 问题。

2.Velocity Formulation（速度方程）：

在这里可以指定计算时速是Absolutle（绝对速度）还是Relative（相对速度）。

3.Time（时间类型）：

时间类型分为Steady（稳态）和Transient（瞬态）问题。

设置完求解类型后，就要开始进行操作条件设置了。

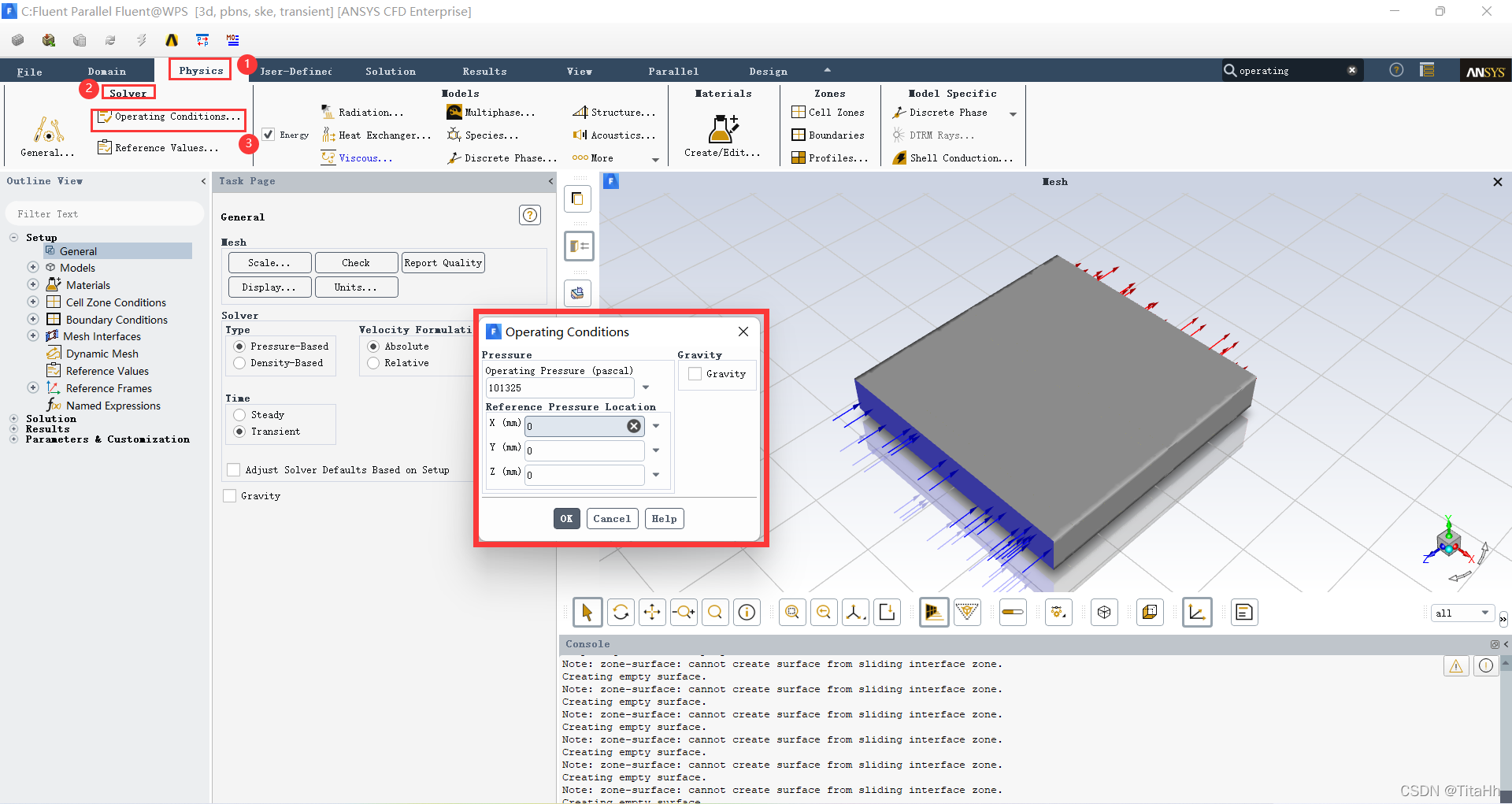

找到“Physics——Solver——Operating Conditions”，弹出如图所示的 对话框  。

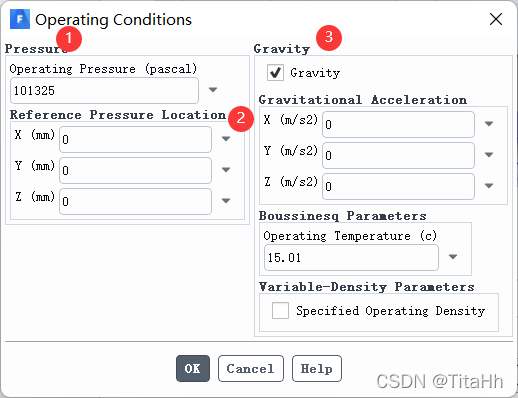

 1.Pressure（操作压力值）：

在Operaying Pressure（pascal）输入框中输入操作压力，如果密度假定为常数，或者密度是从温度的型函数中推导出来的，则不使用操作压强。操作压强的 默认值  为101325Pa。

2.Reference Pressure Location（参考压力位置）：

对于不包括压力边界的不可压缩流动，Fluent会在每次迭代之后调整表压场来避免数值漂移，且每次调整都要用到参考压力点网格单元中的压强，并且保证参考压力点的表压为0。

参考压力位置默认设置为原点或最接近原点的网格中心。如果要改变参考压强位置，则可以在输入框中输入参考压强位置的新的坐标（X、Y、Z）。

3.Gravity（重力设置）：

如果计算的问题需要考虑重力的影响，则需要勾选“Gravity”复选框，同时在X、Y、Z方向上输入重力加速度的分量值。
