EPLAN资源分享：接线人员能看懂的端子连接图模板

本篇教程将教会大家如何使用 EPLAN   P8 2.9 制作一目了然的端子连接图，以便 现场人员 能够清晰看懂端子的排列及用途。

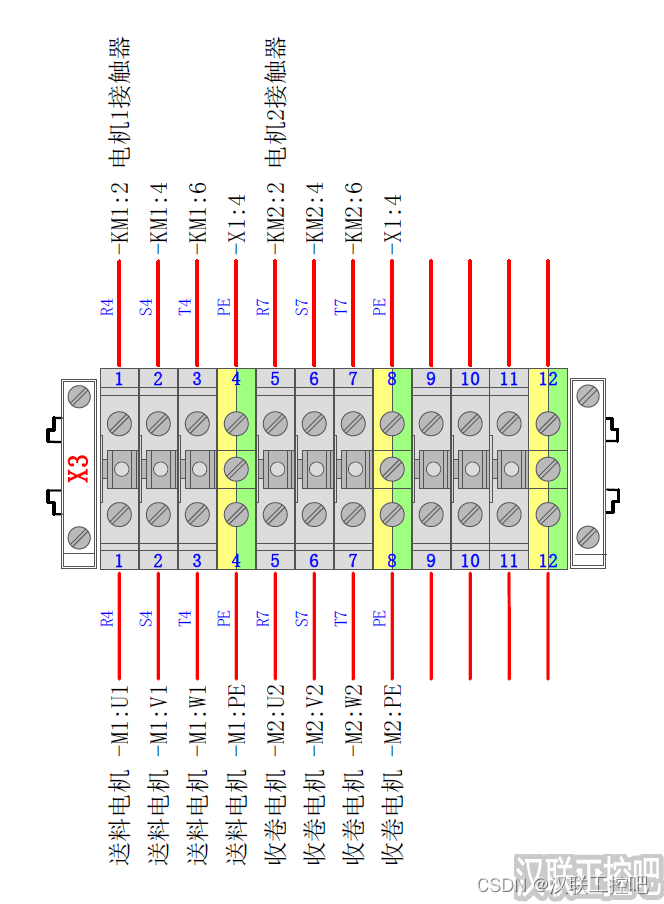

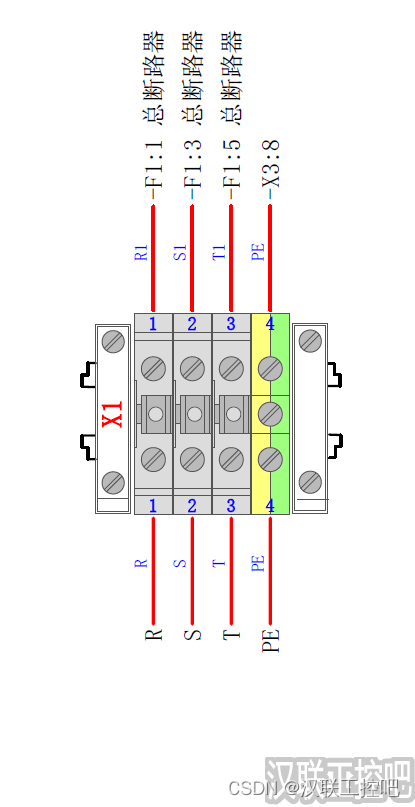

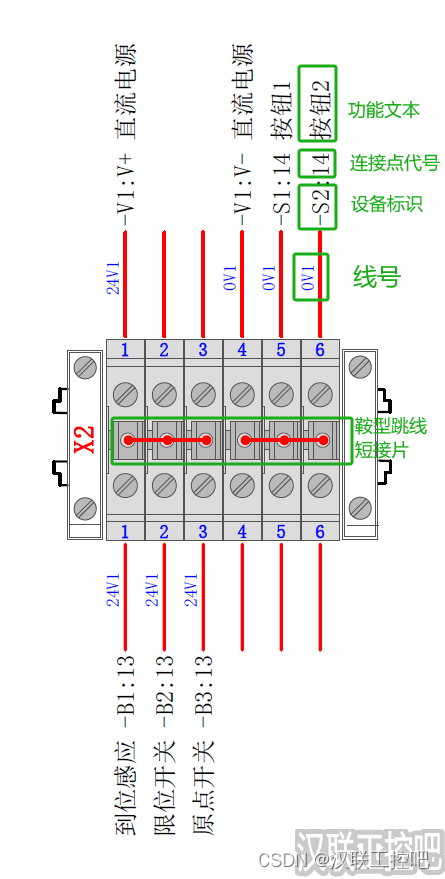

最终效果

如下图：

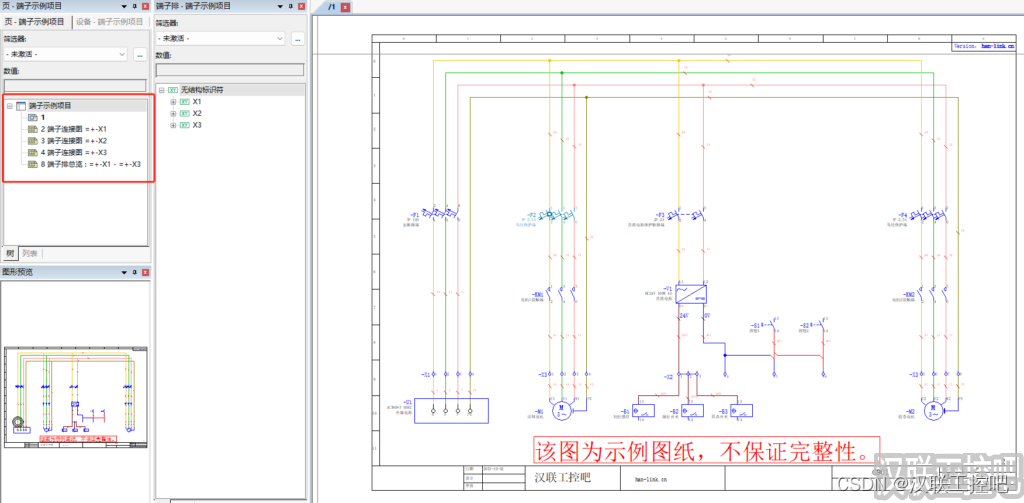

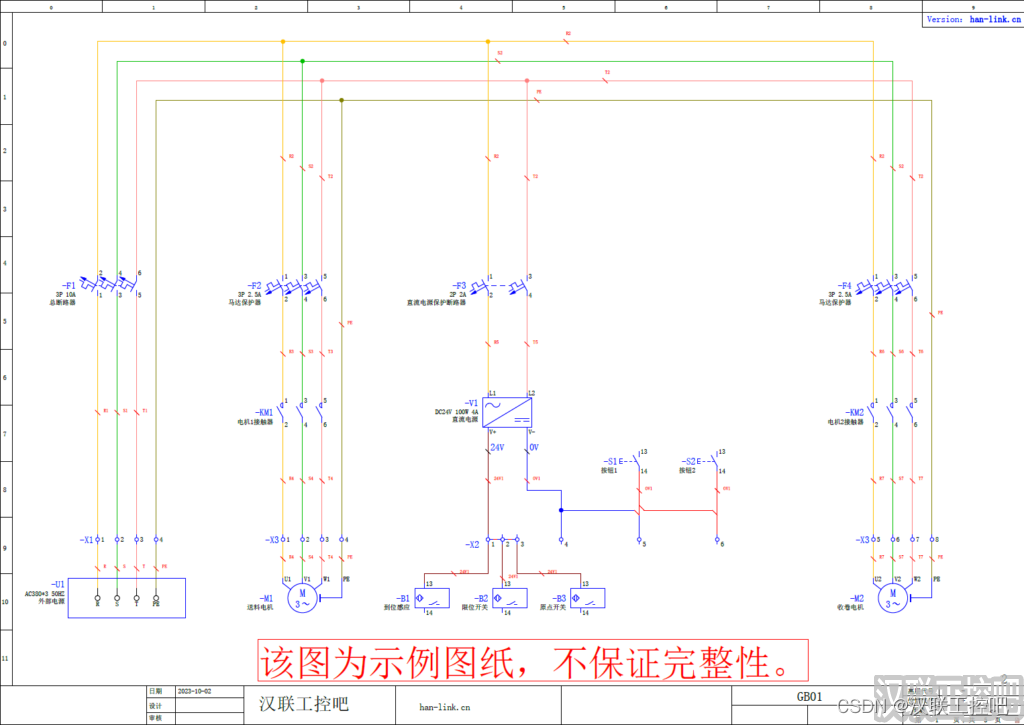

示例使用的图纸

本文中使用的EPLAN图纸如下，本文会一并提供完整的图纸。

实现的步骤

一、电气 原理图  要求

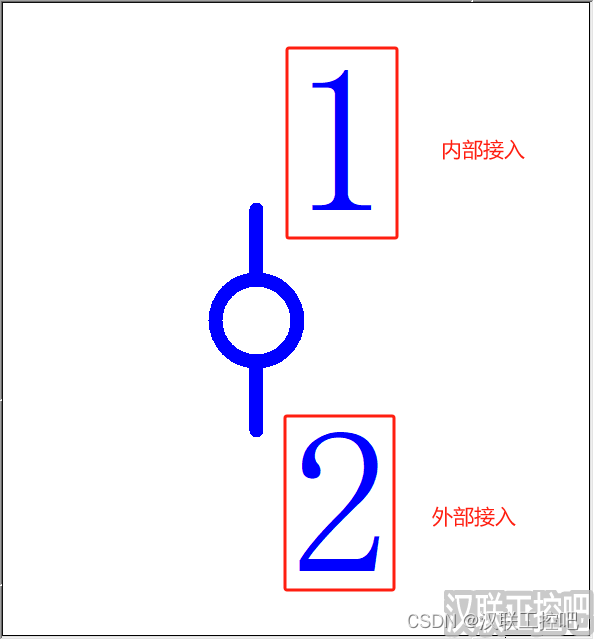

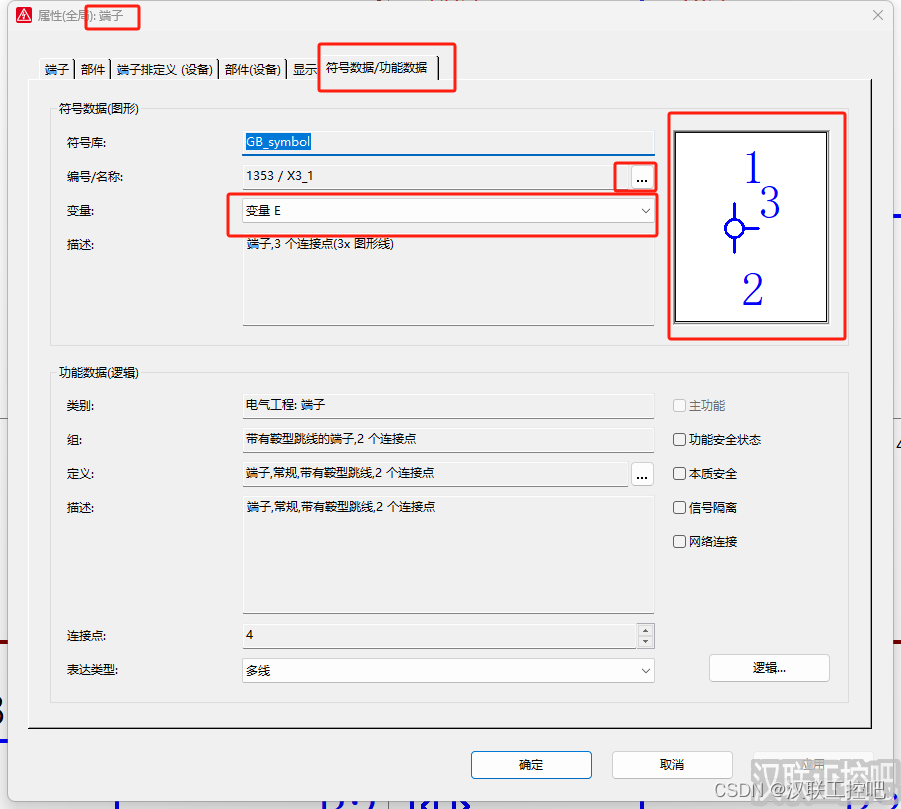

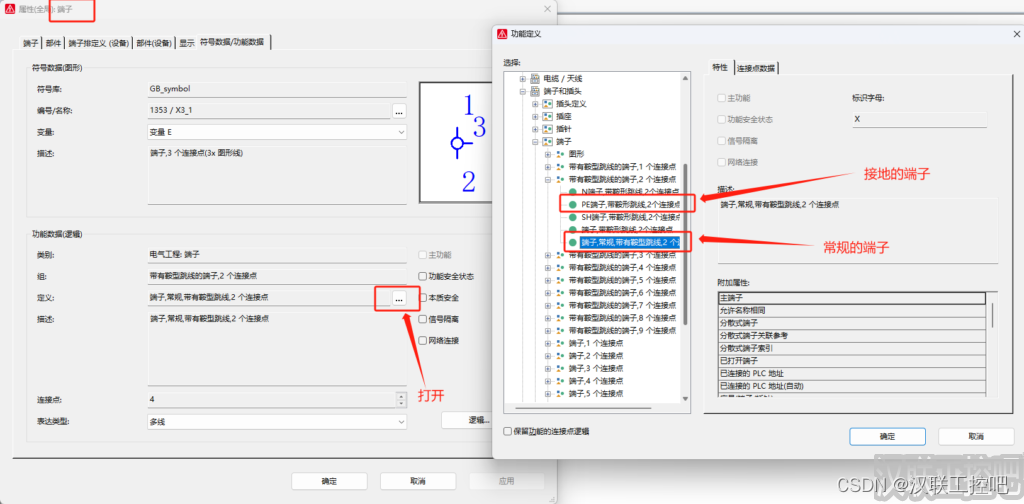

① 端子方向正确配置，1连接内部接入的线，2连接外部接入的线,并选择正确的端子。

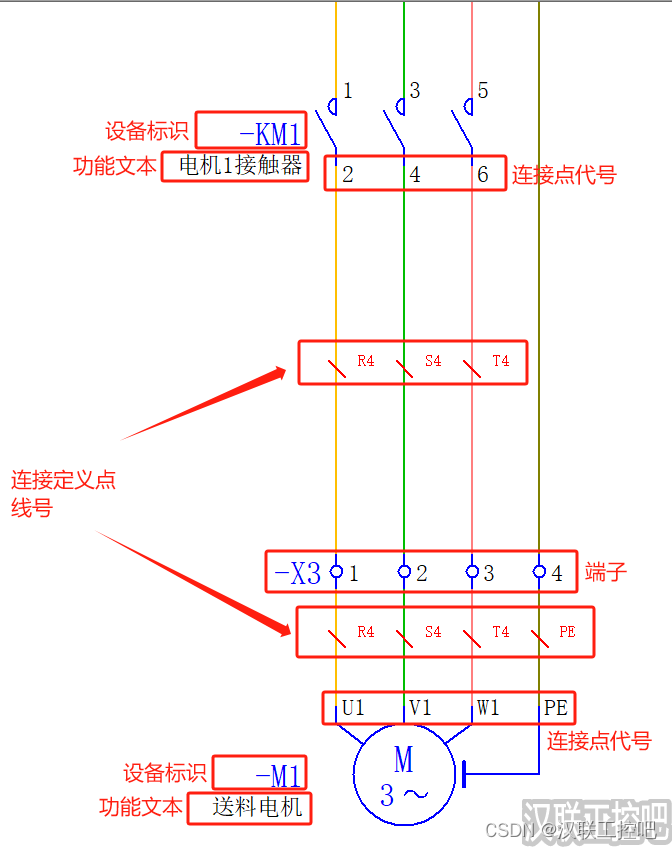

② 电气原理图需按照下图绘制，设备标识、功能文本、连接点代号、连接定义点均配置完善。

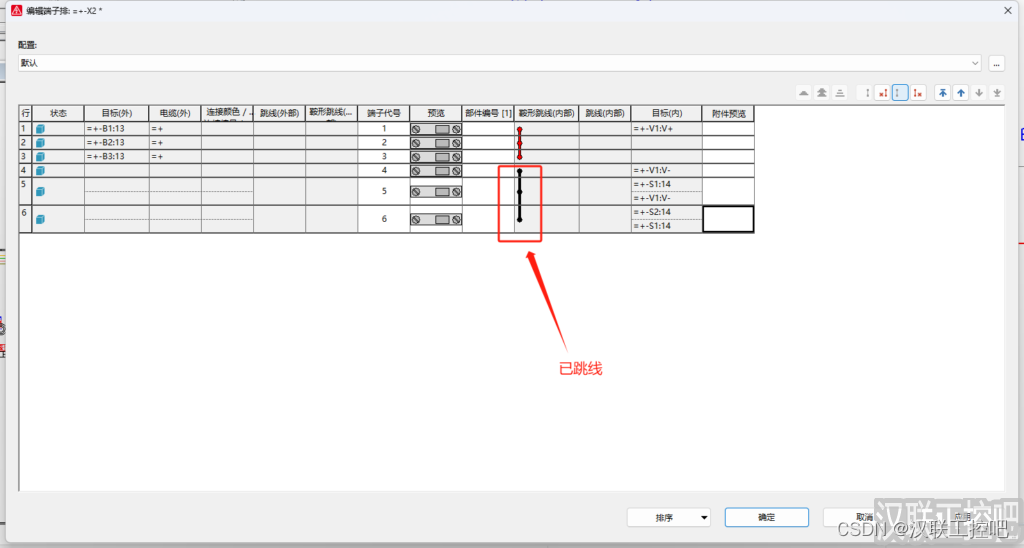

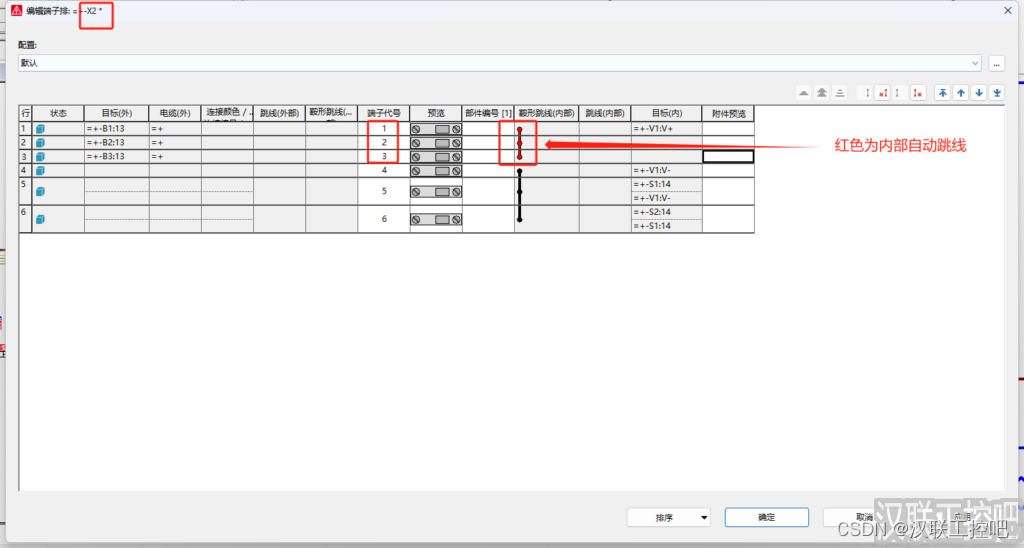

③ 端子跳线的设定

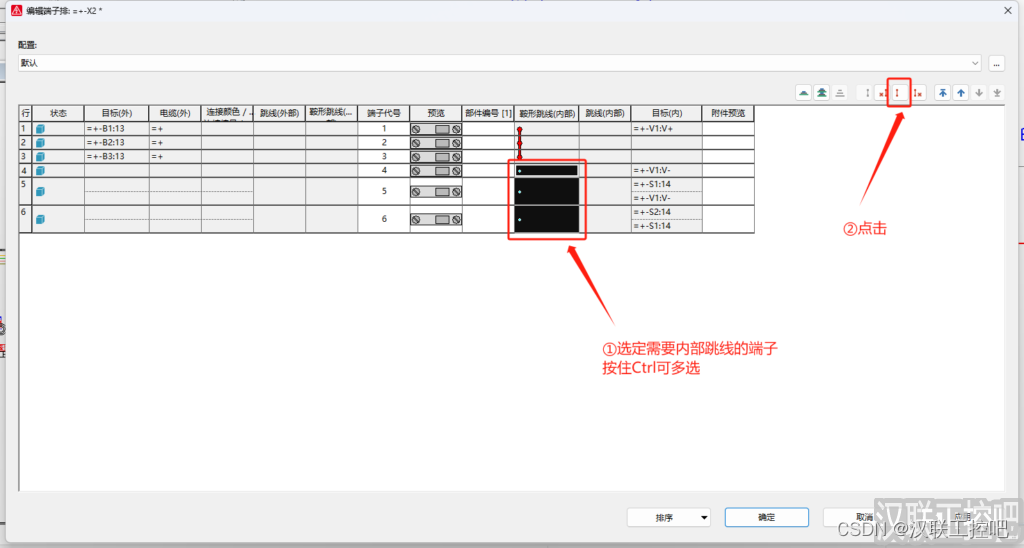

打开“ 项目  数据”–“端子排”–“导航器”，选择需修改的端子排，右击，点击编辑

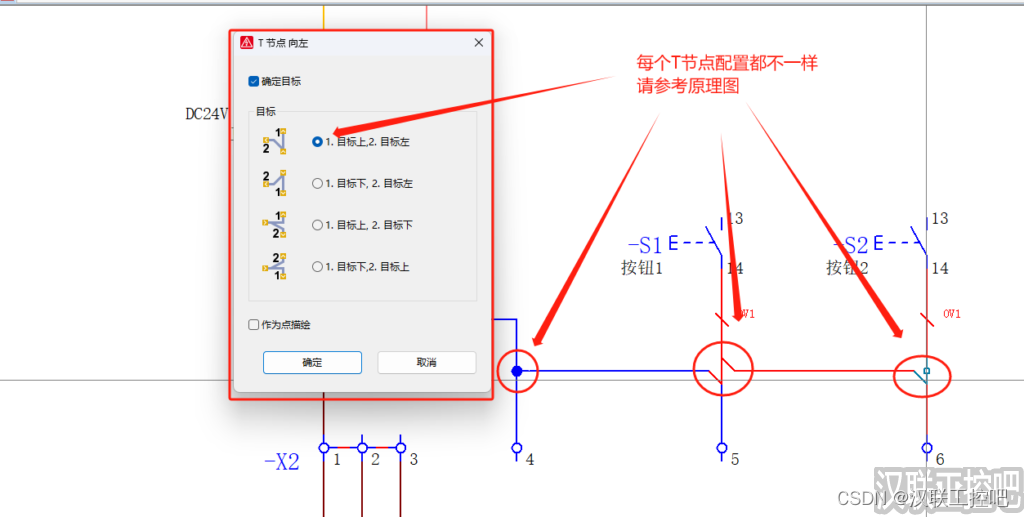

④ T型节点方向需正确配置，具体可参考原理图中使用方法，概括起来就是需以端子为主。

二、生成端子连接图

当您完成上述要求后，我们很快就可以生成端子连接图了，在生成端子连接图之前还需要以下几个步骤：

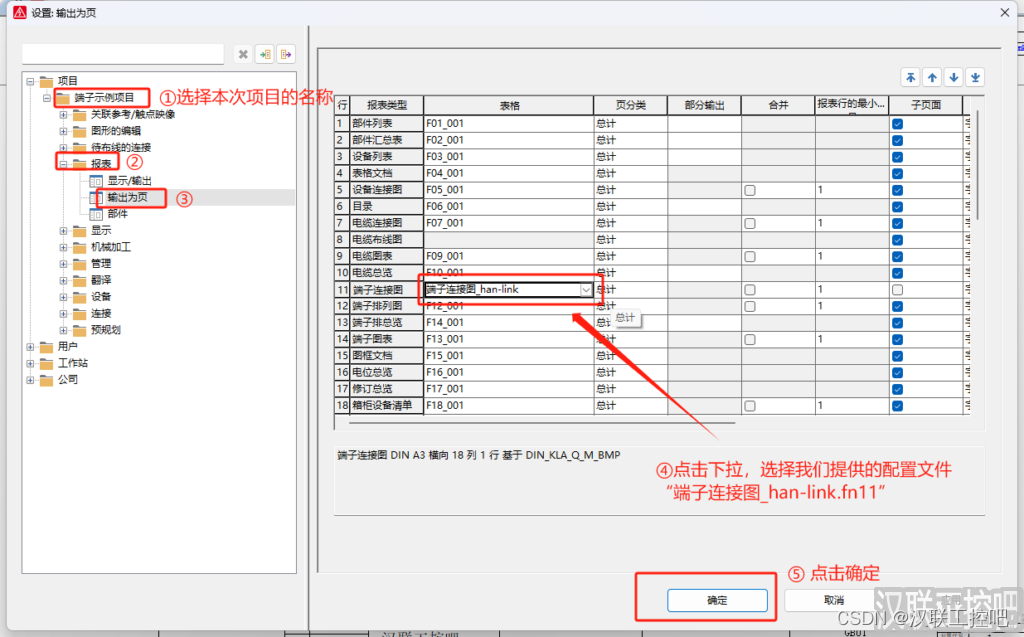

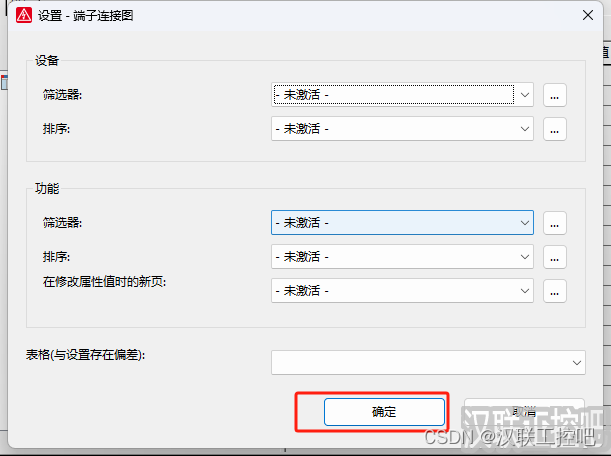

① 准备我们提供的端子连接图表 配置文件   端子连接图_han-link.f11，编辑项目图表配置

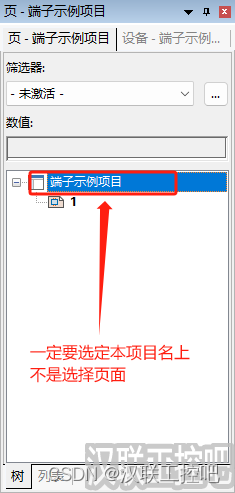

打开“选项”–“设置”

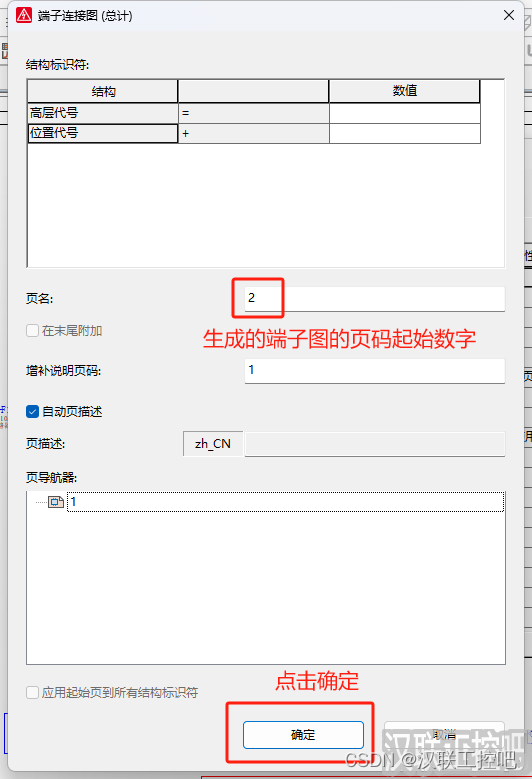

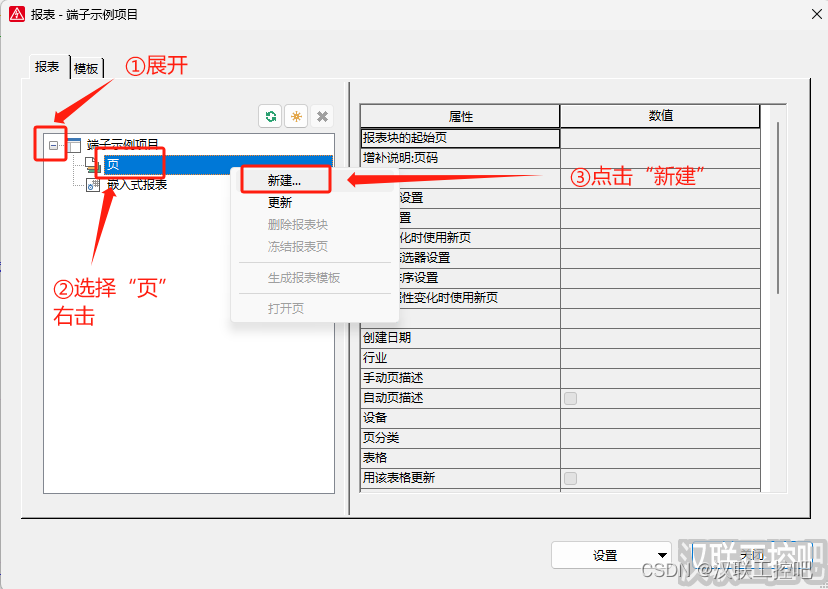

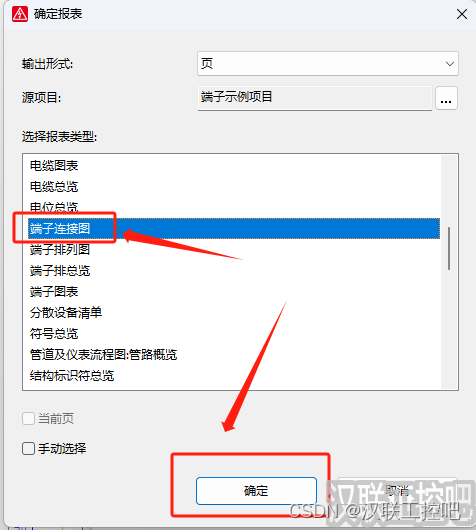

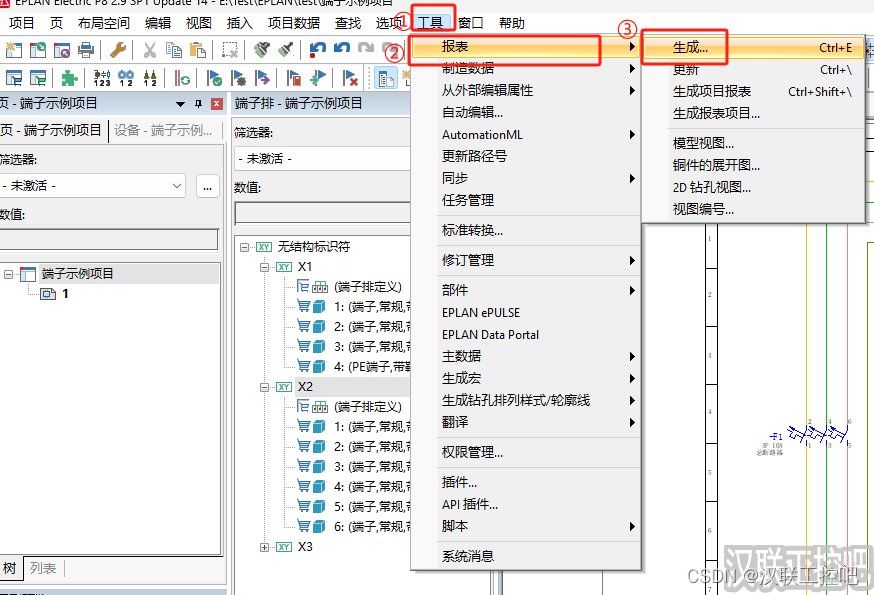

② 生成端子连接图页面

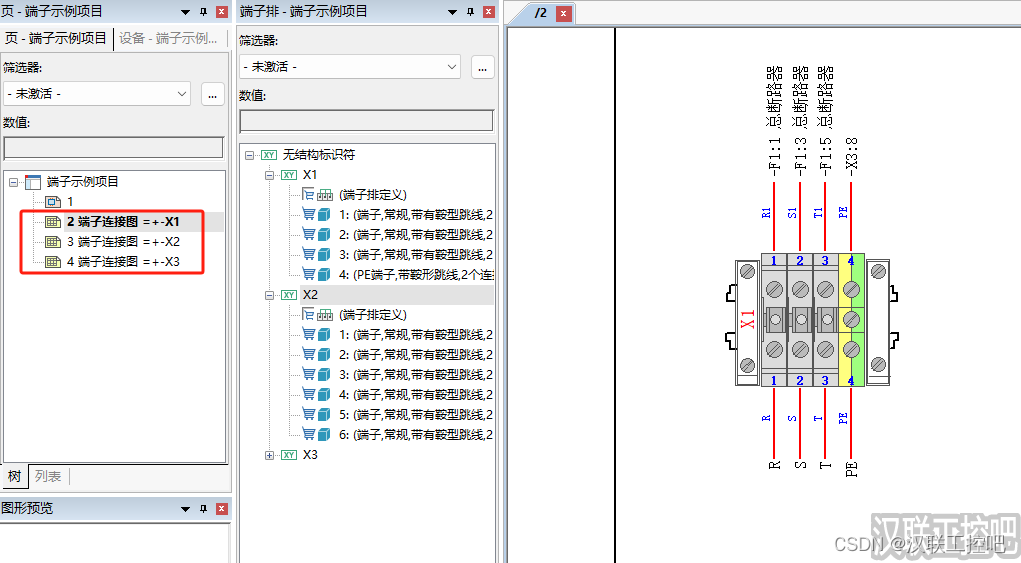

③ 生成端子连接图完成，打开查看吧。

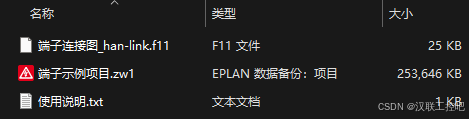

本资源包含端子连接图表、原理图备份文件。

三、资源 下载

点击下载
