当前位置：服务支持 >  软件文章 >  Eplan插入PLC符号宏后总览无法显示关联参考位置的处理方法

Eplan插入PLC符号宏后总览无法显示关联参考位置的处理方法

阅读数 15
点赞 0
article_banner

一、提出问题

Eplan中插入PLC符号 宏  或者窗口宏，在设计PLC总览界面时，其他图页调用使用的PLC连接点，总览页中无显示，这里导入了FX3U-64mt为例。

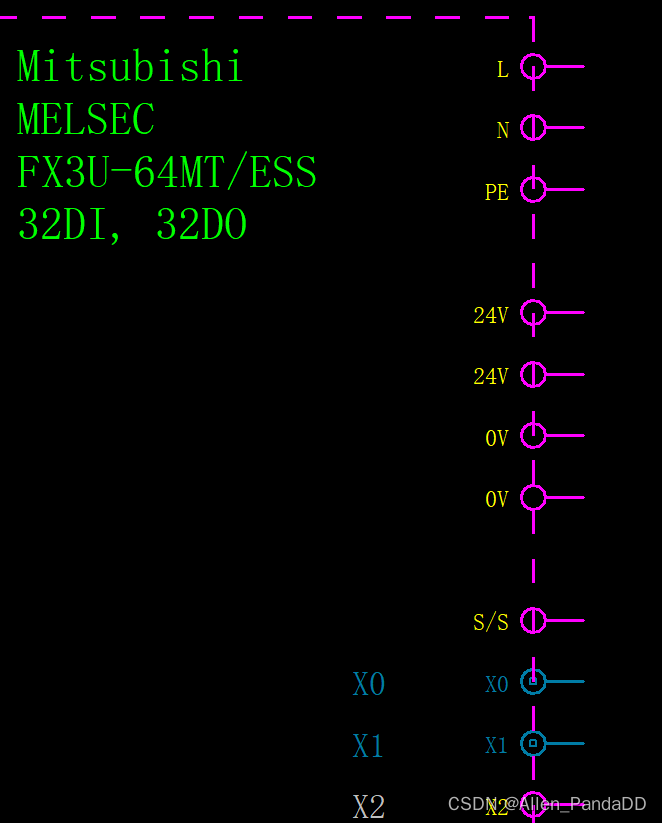

如图所示：
在这里插入图片描述

   在调用的符号宏旁边，调用了一个X0的连接点，但是在PLC总览图上并没有显示使用位置地址，也无法进行跳转。

二、处理方法

Step1：

   选择连接点
在这里插入图片描述

   Step2：

   右击属性

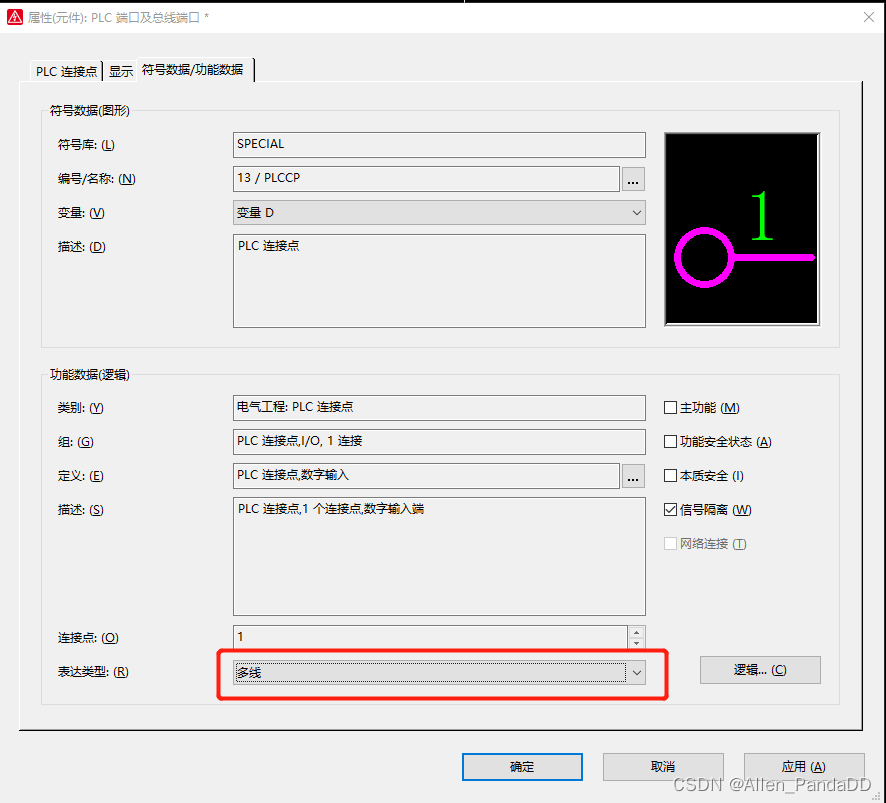

   选择符号 数据 /功能数据

   查看表达式 类  型
在这里插入图片描述
Step3：

   将表达式类型改成多线

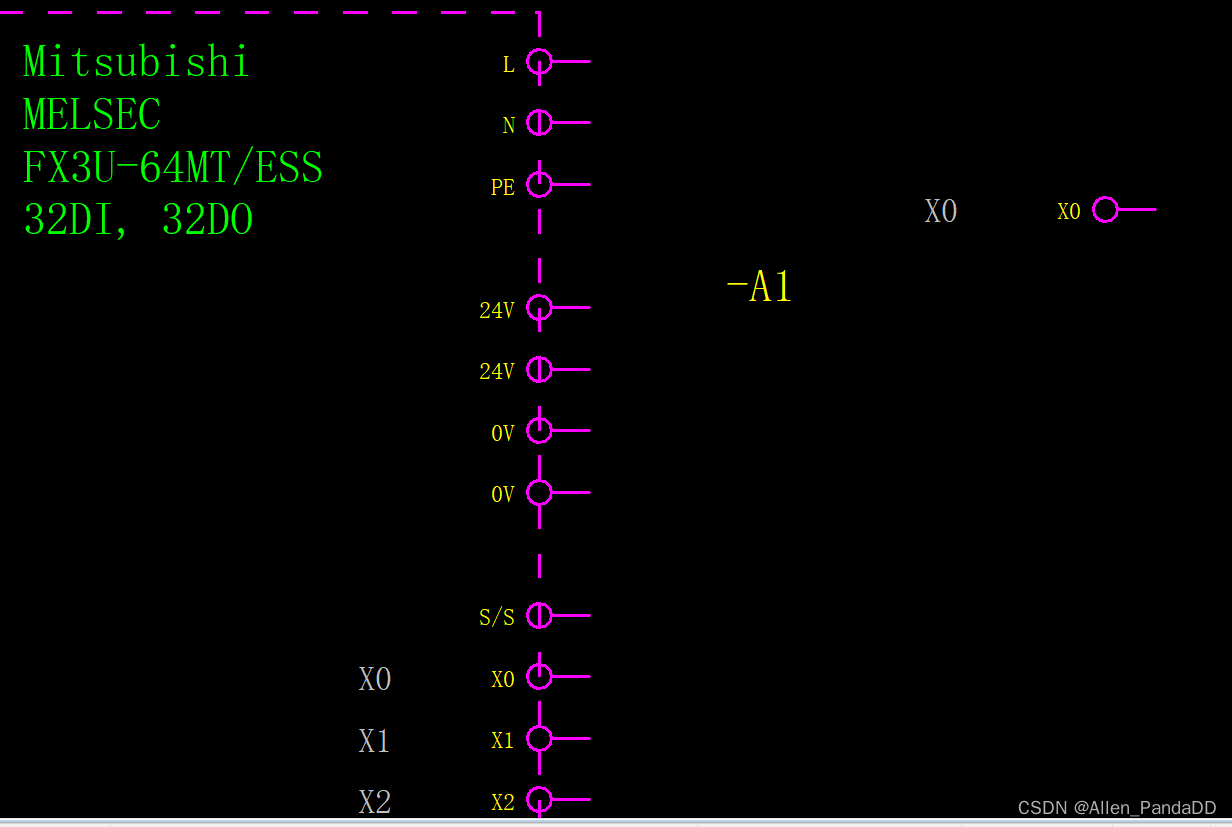

在这里插入图片描述

   Step4：

   应用确定

   重新调用一下连接点就好了

   所以这里建议设置好了之后再调用连接点，否则要再连接一次

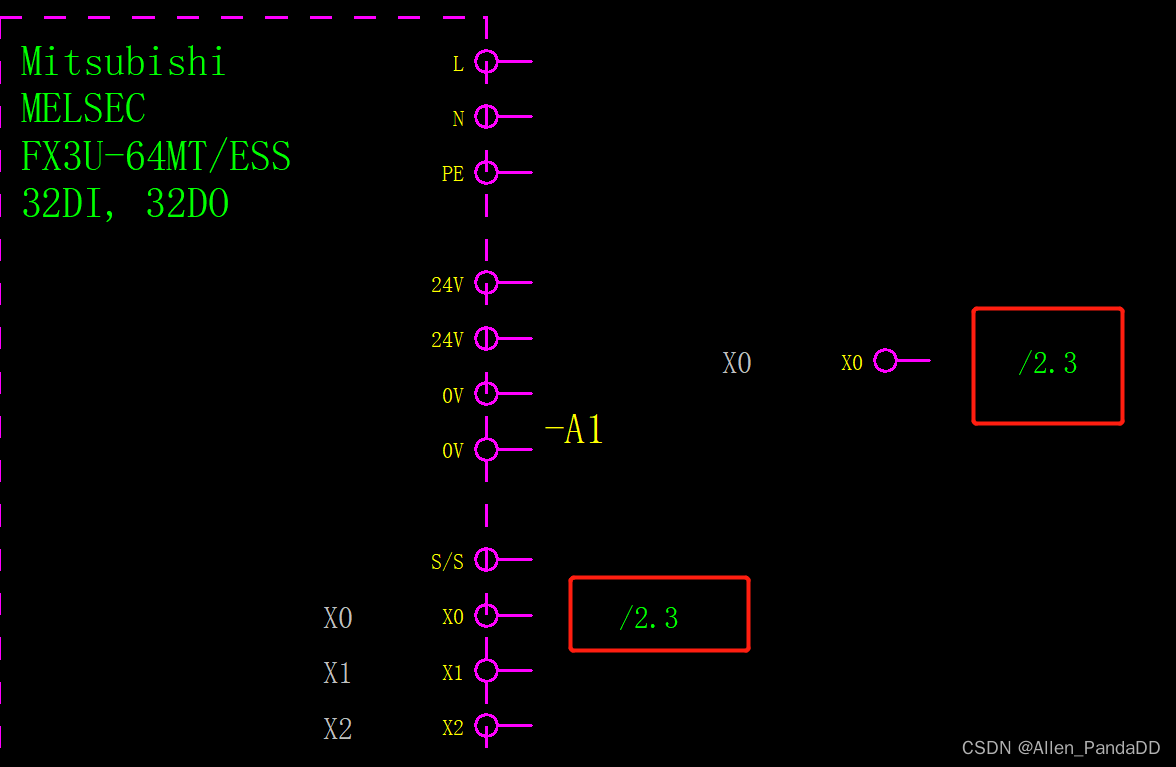

在这里插入图片描述

   这不仅可以处理调用的符号宏无法关联使用位置地址问题，还适用于自制的宏或者符号连接点无法关联的问题。

Ending~
