EPLAN电气图实例展示：PLC总览（1）

EPLAN电气图实例--PLC总览（1）

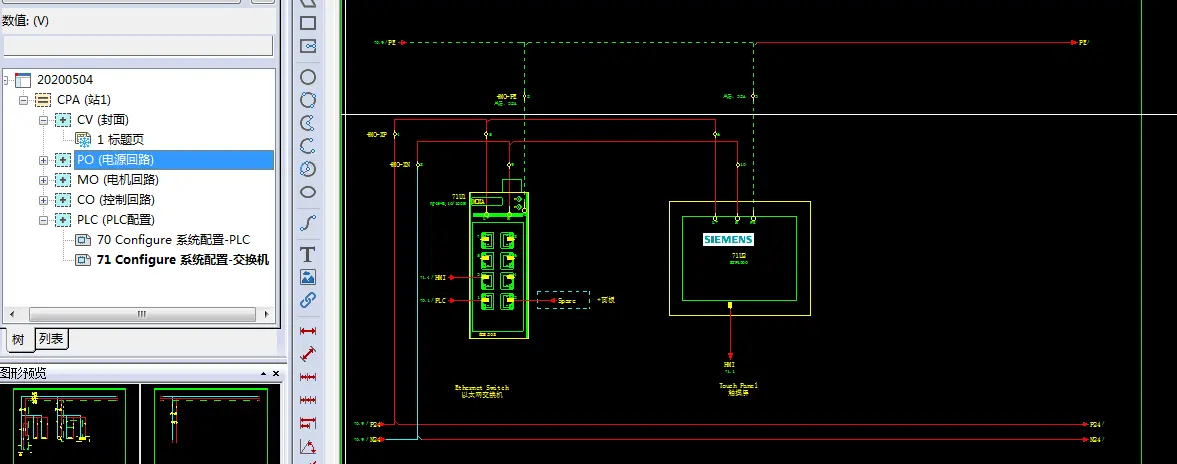

上次回顾（完成了交换机 HMI的电气配置，很简单接入电源接入以太网口就行了）：

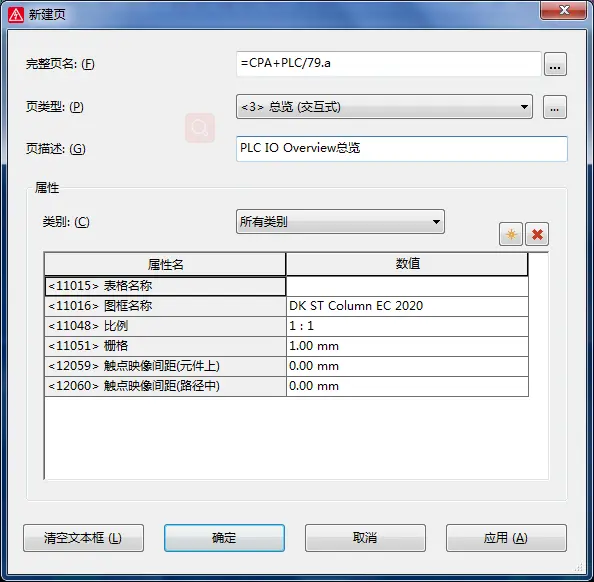

1.0 新建79页总览

2.0 下图是官方下载的EPLAN图形，有点大一张图估计只能放2个，这里我们自定义一个PLC

3.0 在工具栏点击PLC盒子，圈选出一个你想要的大小

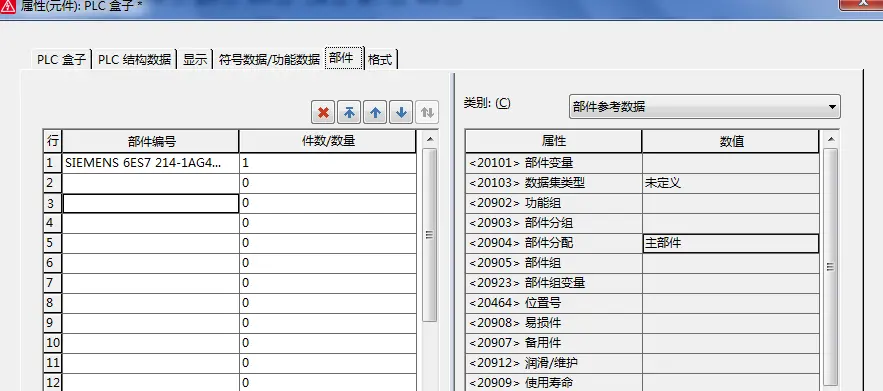

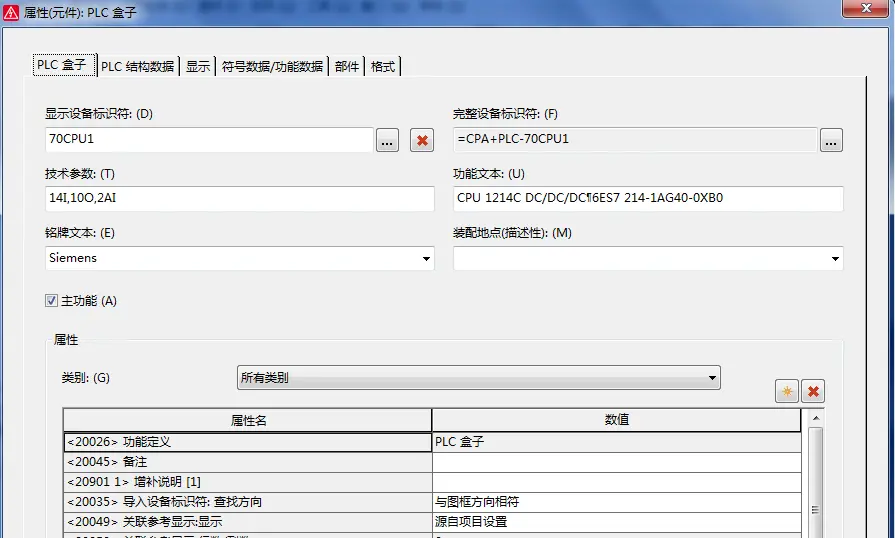

3.1 设置PLC盒子，先把部件编号型号设置好，这样会把相应的参数会配套在里面，命名70CPU1

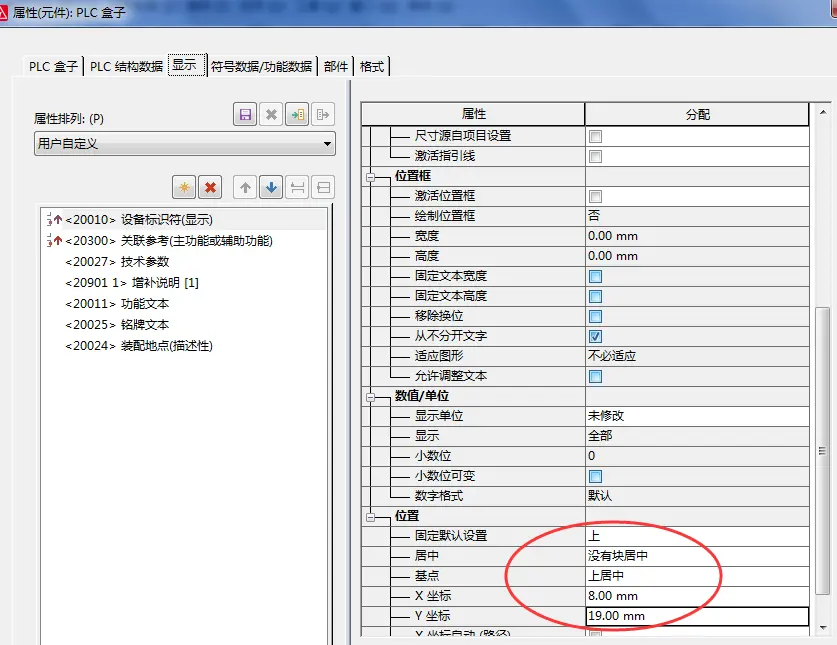

3.2 调整设备标识符和关联参考位置，放置到PLC盒子的合位置

3.3 有框有名字的PLC外壳好了，如下图

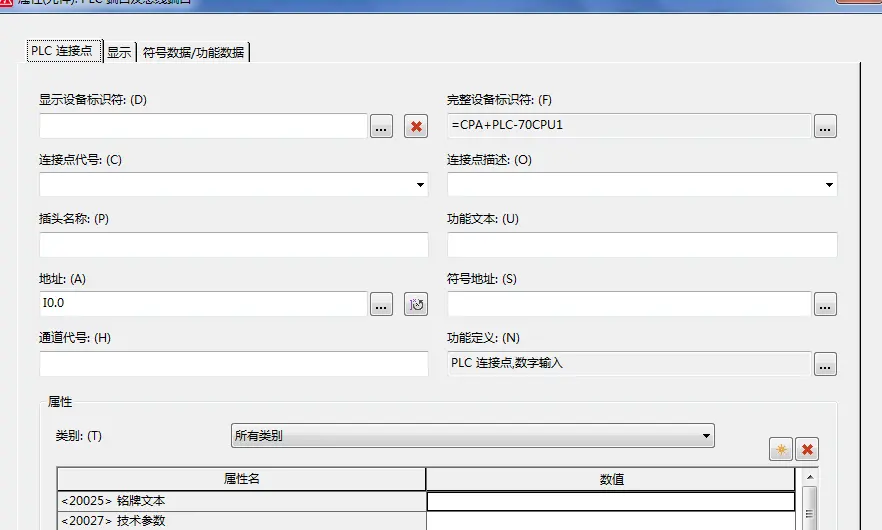

3.4 如下图插入PLC输入连接点，注意用TAB选择符号方向，要是字号有点小，可以调大点

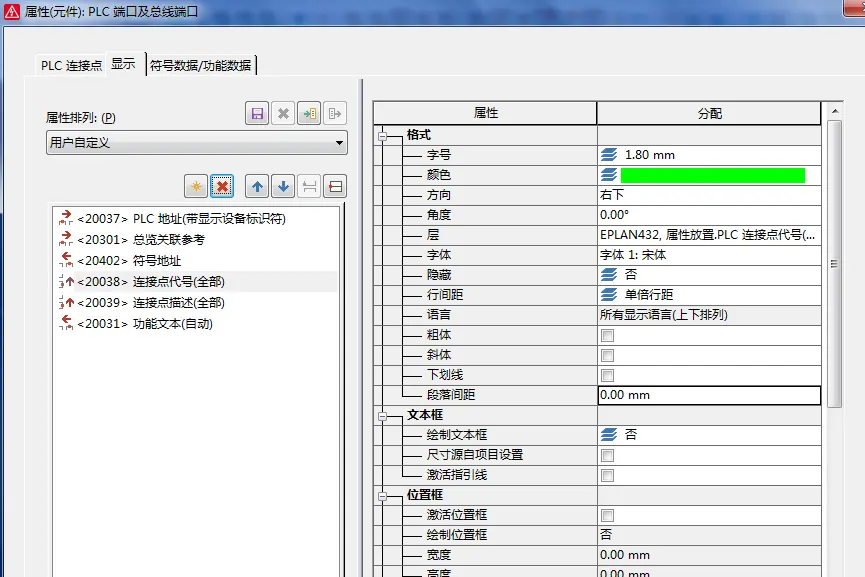

3.5 注意这里在显示属性中，要添加一个20031的属性，用来注释输入输出点

3.6 如上两图，PLC输入输出连接点OK

3.7 现在准备设置输入输出的注释，项目数据--PLC--地址/分配列表

3.8 新建EXCEL,列好输入输出

3.9 把EXCEL做好的注释直接复制到EPLAN的符号地址功能文本中

4.0 右键--文本--移动属性文本，来调整位置

今天完成的PLC，是不是有点样子了
