EPLAN2022 PLC盒子：PLC卡件与地址映射

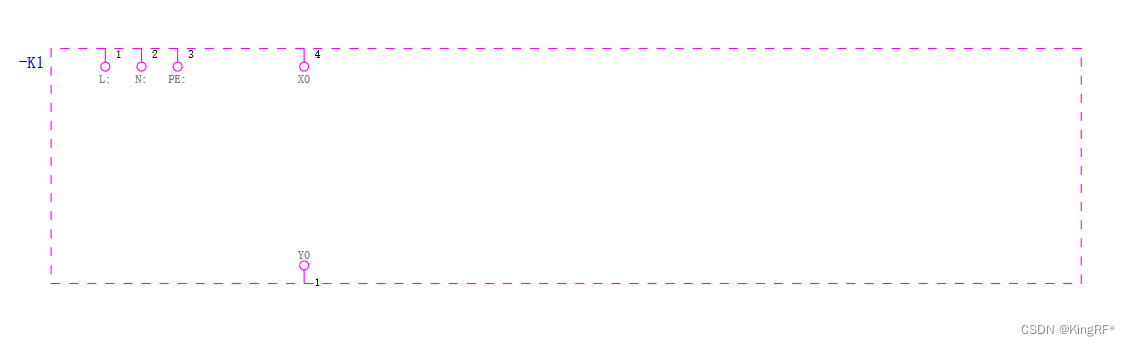

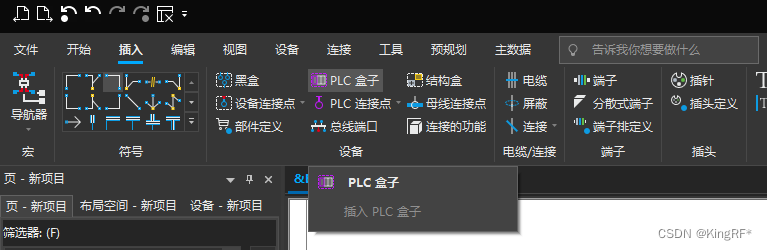

插入——设备——PLC盒子，先在 图纸 中插入一个PLC盒子。

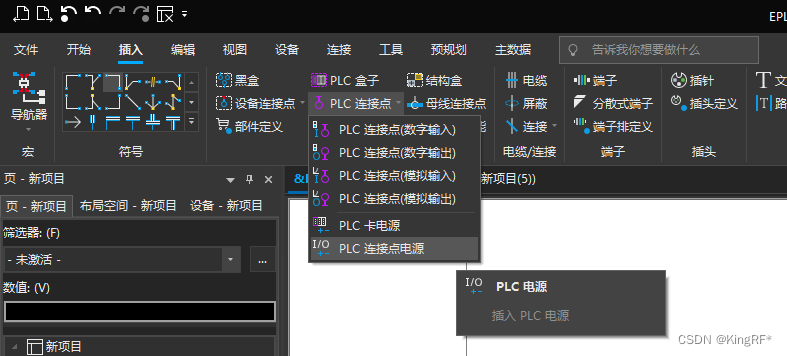

PLC连接 点下拉框，选择PLC卡电源，PLC的供电 端子点，。

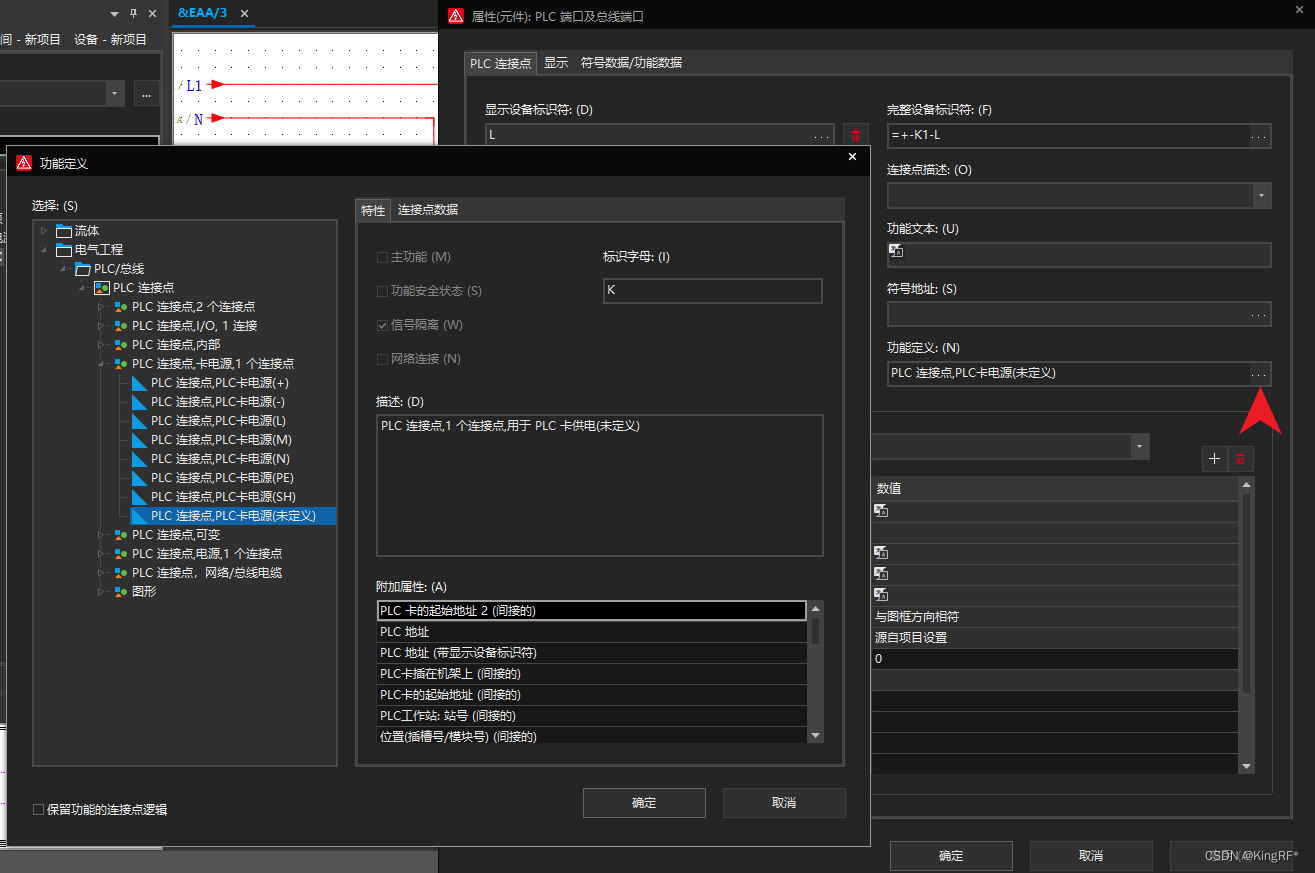

PLC卡 电源 ：用于PLC卡供电。

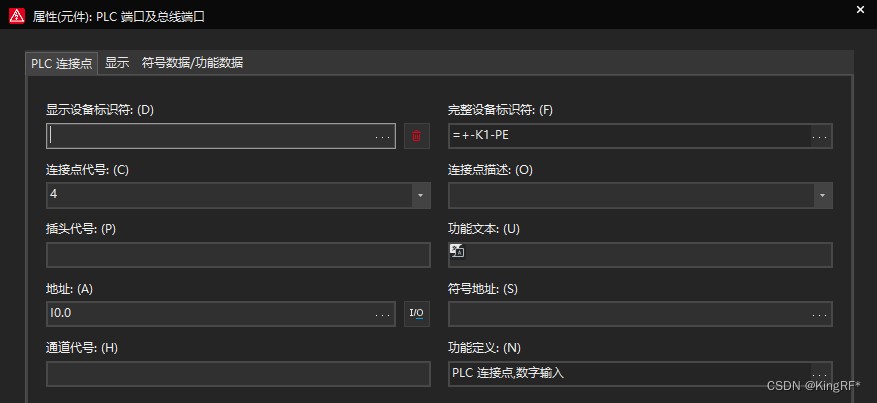

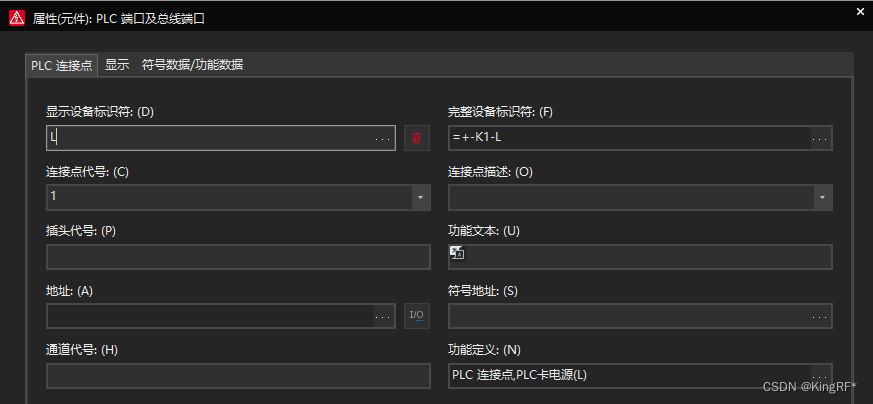

输入显示设备 标识符 ，并对功能定义。

输入点/输出点

                                               选择数字输入/数字输出

默认PLC输入/输出地址为西门子I/Q。

                                          需要更换为其他型号的PLC，输入X，输出Y。

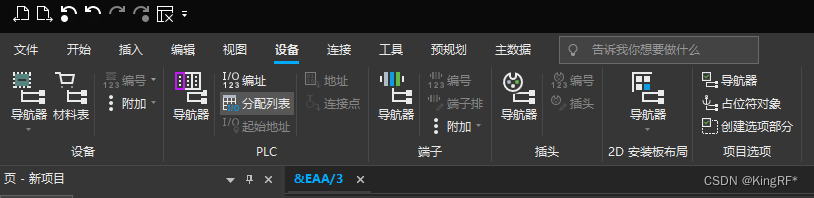

                                                       设备——PLC——分配列表

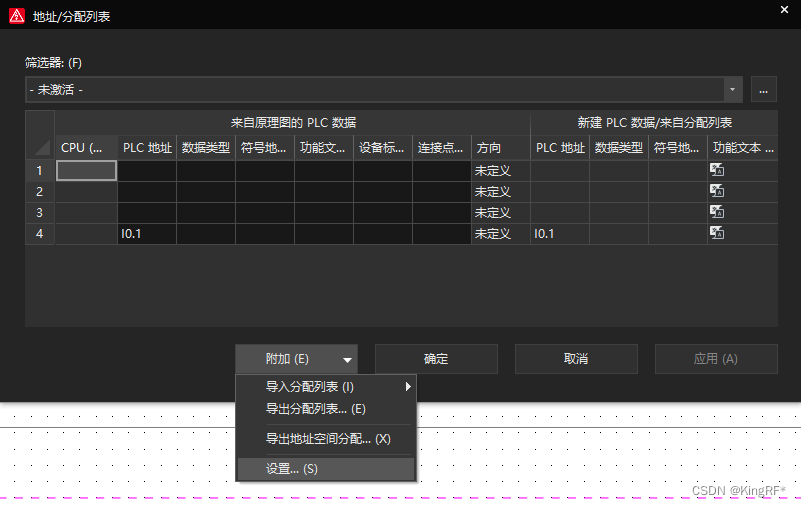

                                        打开分配列表后，点击附加下拉框，点击设置。

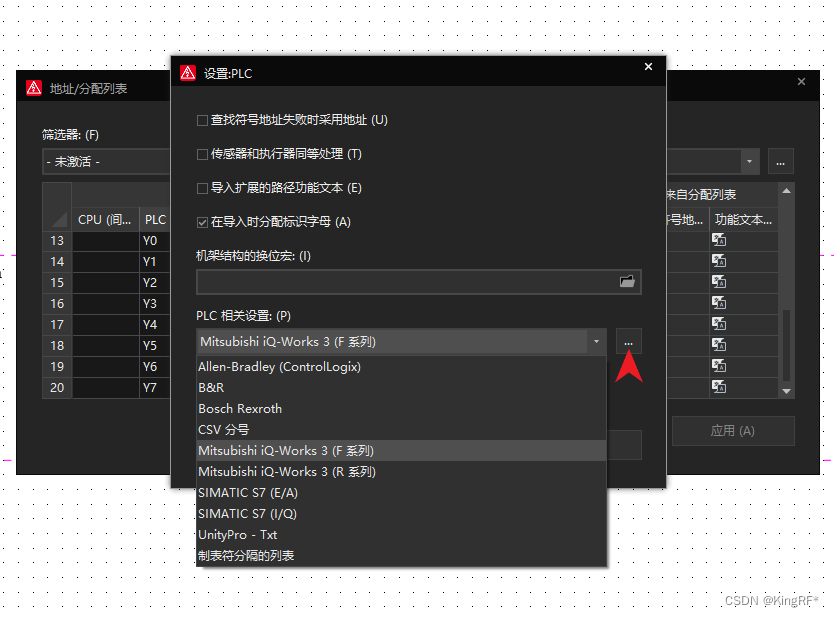

                                                       选择PLC， 点击箭头处，弹出设置界面。

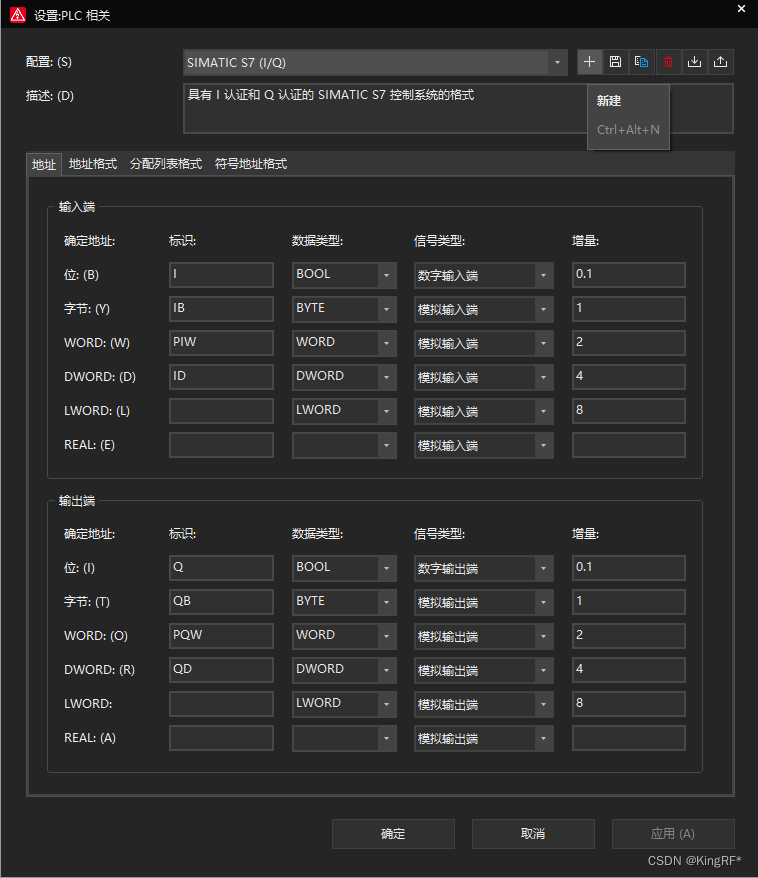

点击+号新建PLC

                                                                输出PLC名称

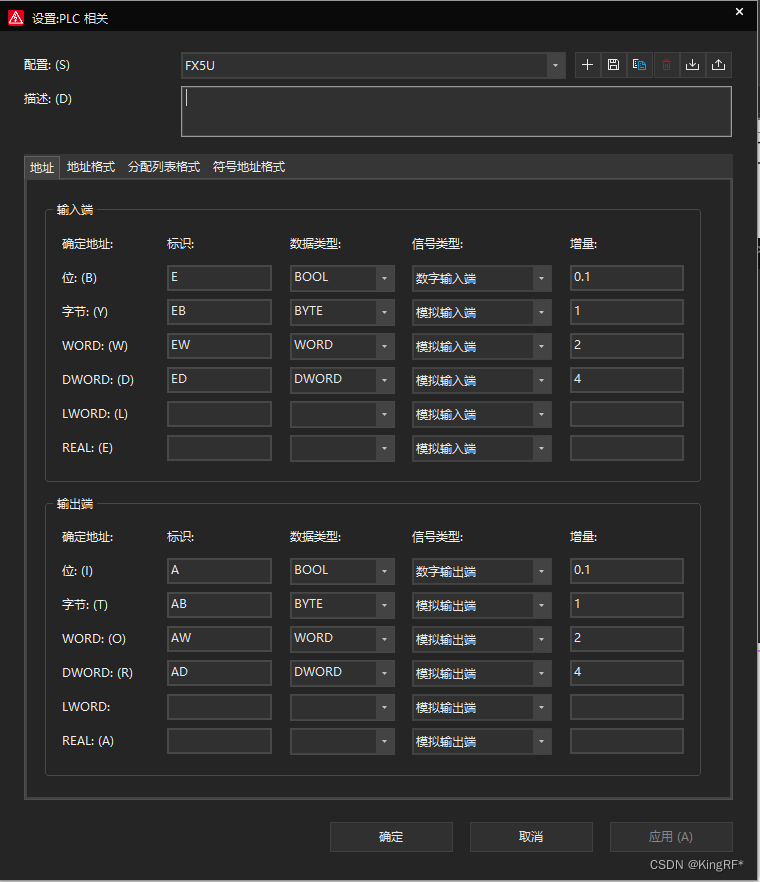

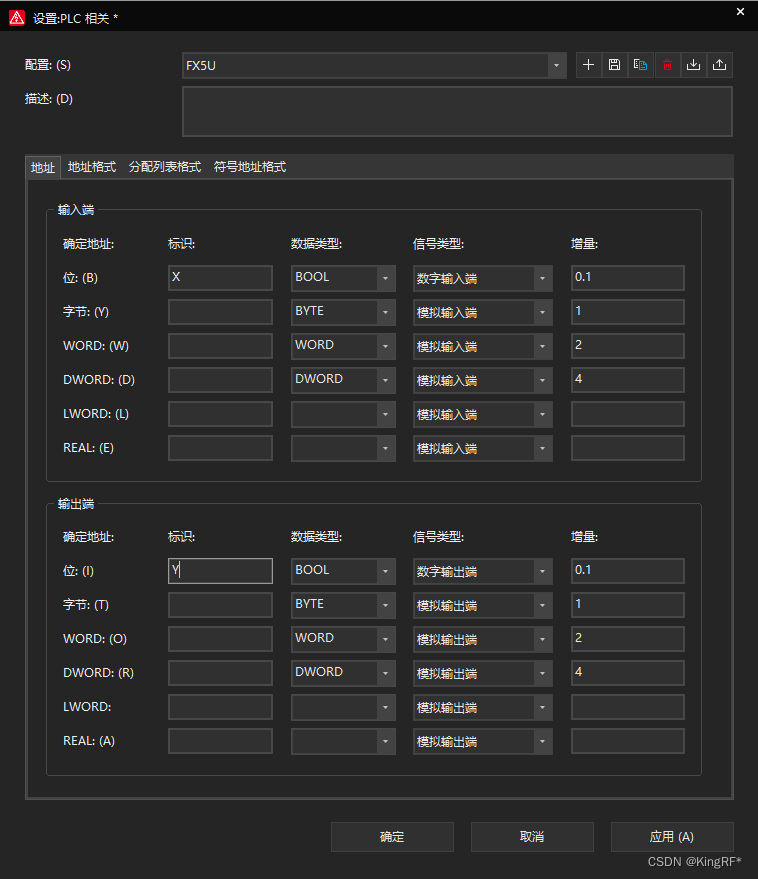

                                                   修改PLC输入端和输出端的标识

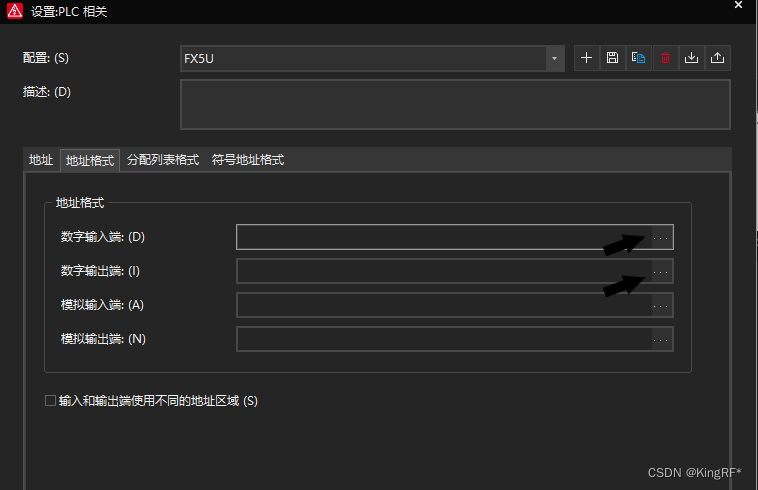

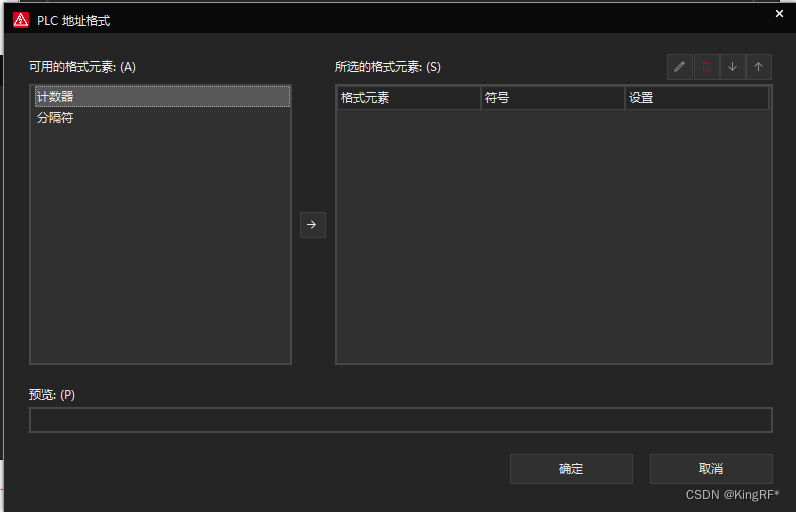

点击地址格式

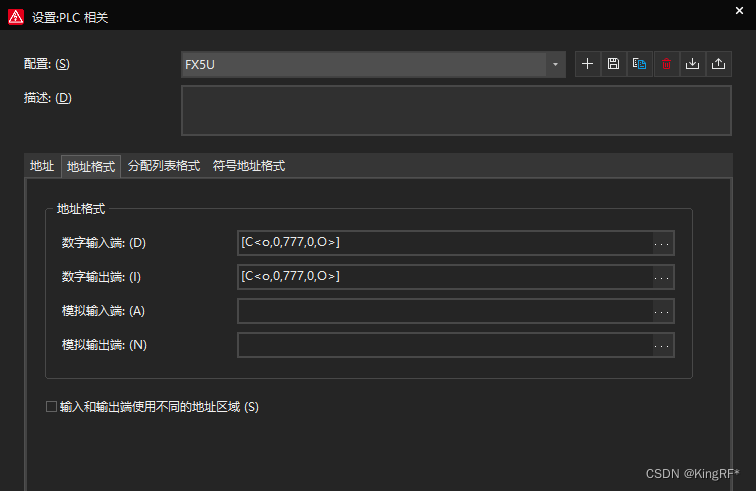

                               分别修改数字输入端和数字输出段的地址格式

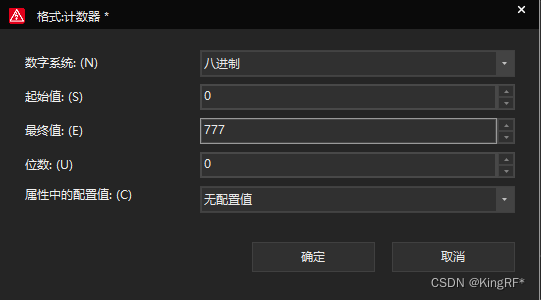

                                                                双击计数器

                                                     八进制，起始值0，最终值777

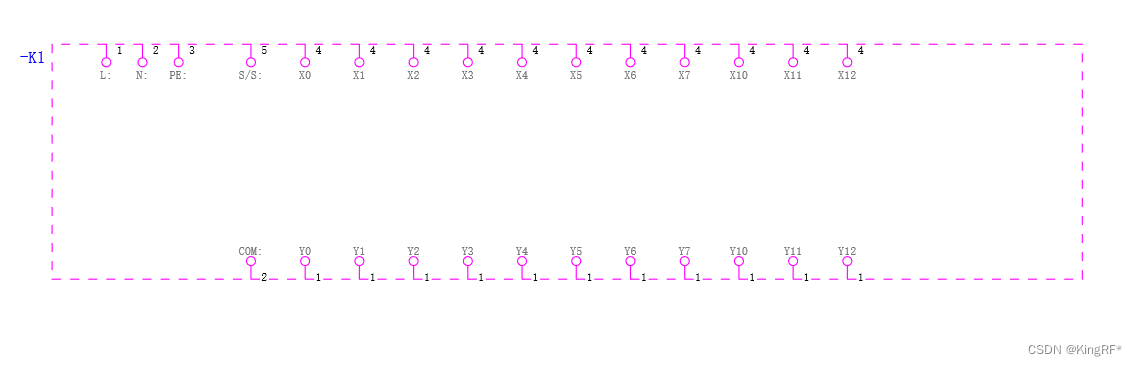

                                        确定后，重新插入输入输出连接点。

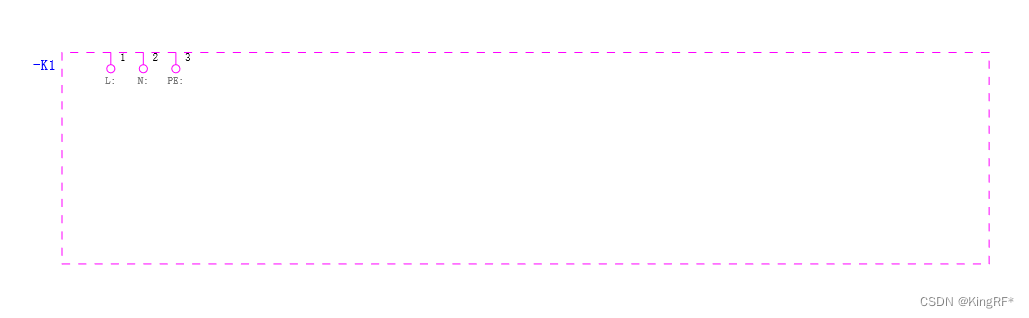

PLC电源,用于相连传感器/执行器的供电

选择PLC连接点电源，插入输入输出公共端。

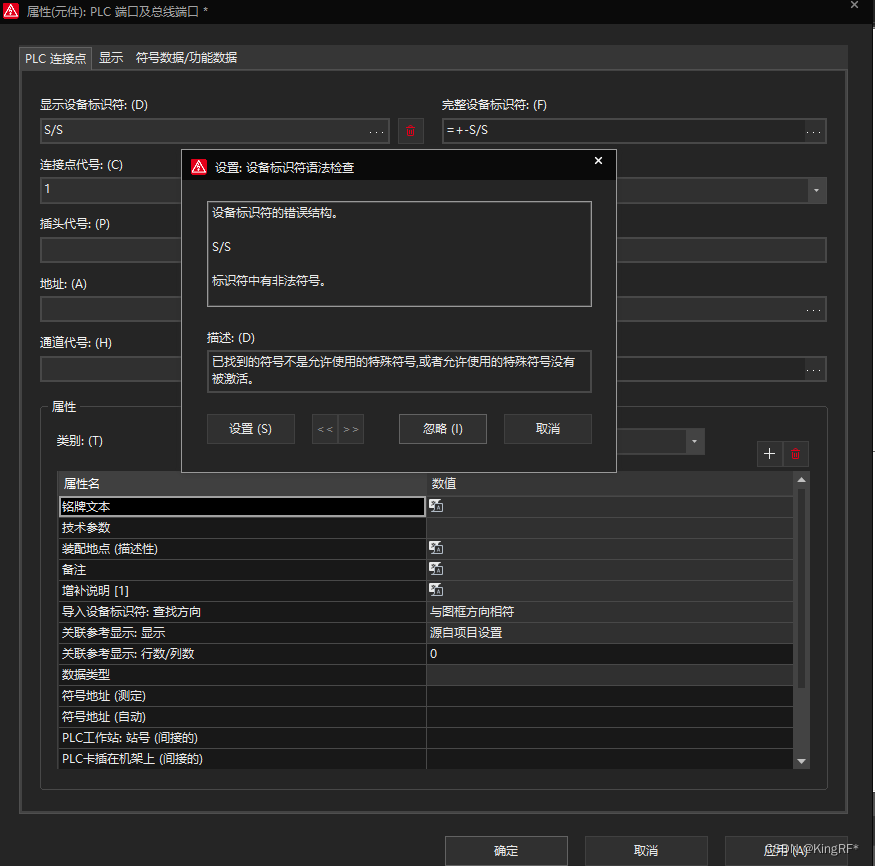

显示设备标识符如果含有/，非法符号，点击设置。

勾选文本特殊符号，输入/，确认。
