eplan2022使用笔记2：常见操作与实用技巧

1.画图框

选择“工具”→“主 数据 ”→“图框”→“新建”

[1].设置图框的属性（A4纸）

a、列/行字符数，设置为1；

b、列数，设置为8；

c、行数，设置为6；

d、图框尺寸 X 轴，若使用A3纸，设置为4820；若A4纸，设置为297；

e 、图框尺寸Y轴，若使用A3纸，设置为297；若A4纸，设置为210；

f、设置列编号格式，设置为数字；

g、设置行编号格式，设置为字母数字；

h、起始值（列），设置为1；

i、起始值（行），设置为0；

j、设置行高[1]至高[6]均为35；

k、设置列宽[1]至列宽[8]均为37.125；

[2].画矩形框

单击鼠标左键，选中“长方形“。在空白处单击鼠标左键，拖动鼠标形成一个矩形，并单击鼠标左键结束。

选中矩形边框，双击鼠标左键，设置矩形尺寸。以设置A4 图纸 为例：

设置起点X 坐标 0mm，

起点Y坐标0mm；

终点X坐标297mm，

终点Y坐标210mm。

起点和终点的坐标还可以是其它设置，只要是保证X轴方向终点和起点的差值为297，Y轴方向终点和起点的差值为210即可。

[3].画内框

尺寸287*200。再画一个长方型，设置属性，

起点X坐标5mm，

起点Y坐标5mm，

终点X坐标292mm，

终点Y坐标205mm。

各公司的图框要求不同，具体根据情况调整；

2.画设备连接图/接线图

接线图，需要先创建 模板 ，然后自动生成：

(1).模板创建

工具——》主数据——》 表格 ——》新建——>设备连接图：

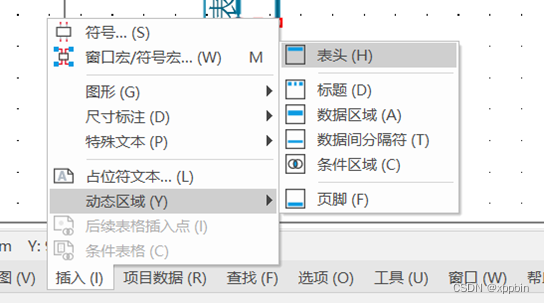

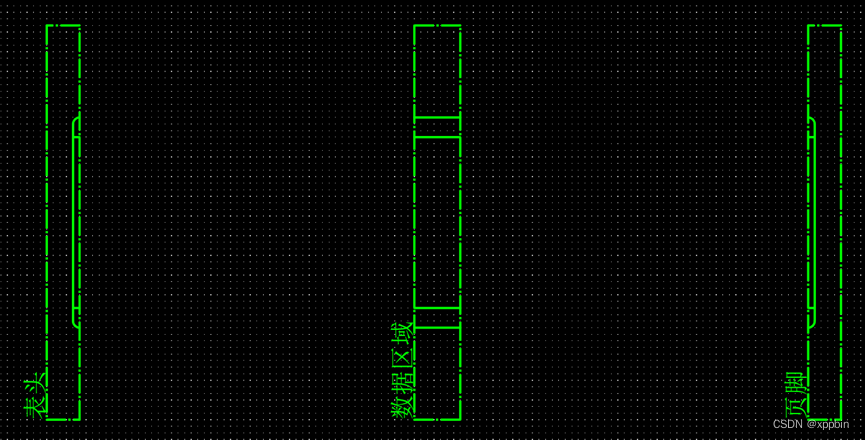

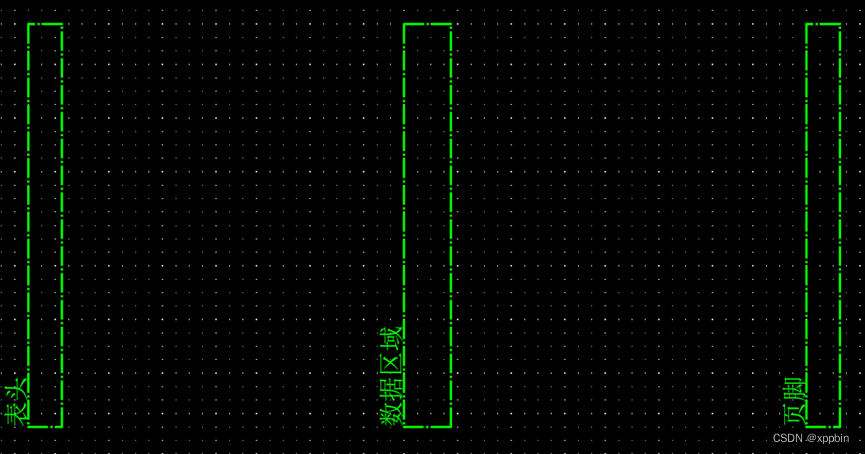

[1].插入动态区：表头，数据区域，页脚:

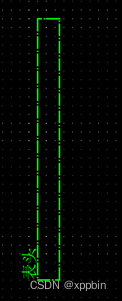

S1：插入表头，做一个宽5mm,高50mm的矩形。

属性，设置为虚线，因为这些在生成的接线图中是不显示的。

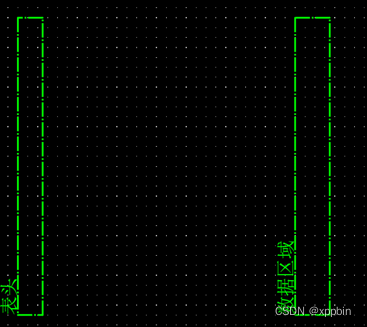

S2：再次点击插入，动态区域，数据区域。

矩形宽度为7mm.高50mm的矩形。

S3.插入页脚

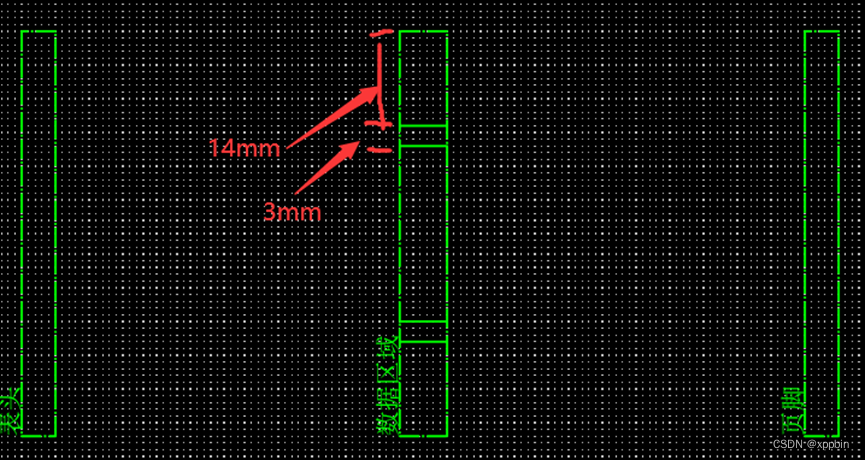

S4.分别在14，3的距离位置插入直线。

S5:插入直线，圆弧如下：右侧同理

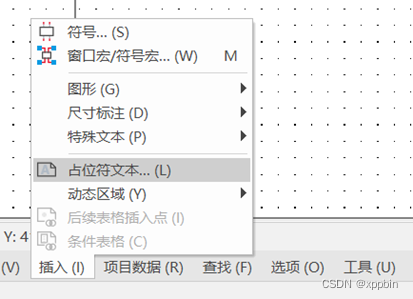

[2].占位符文本

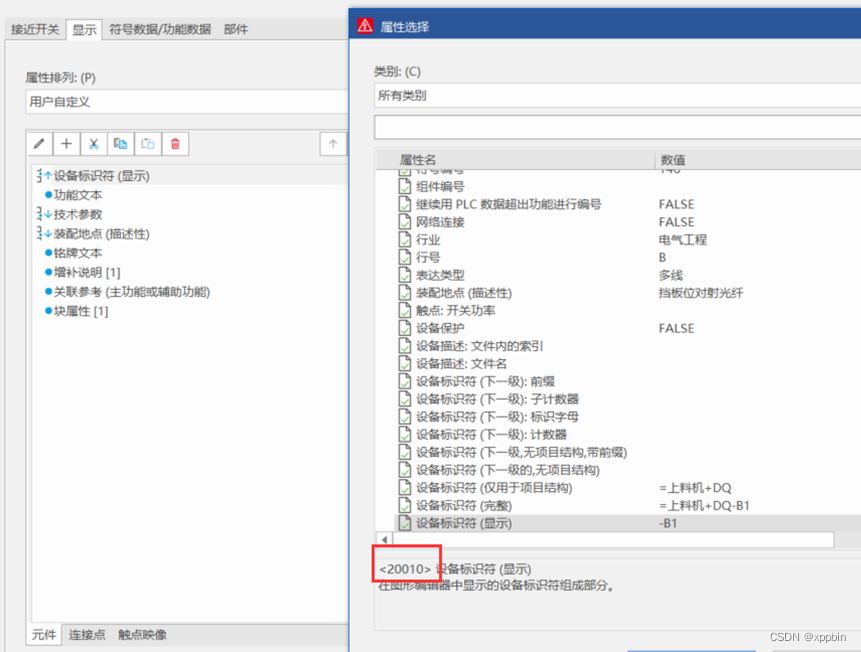

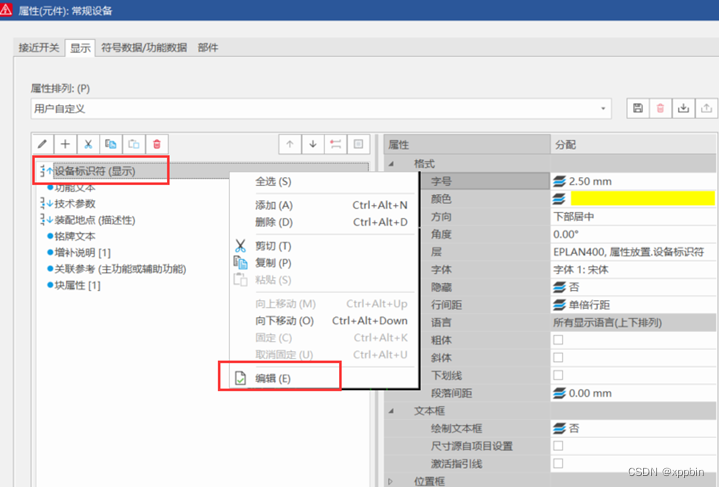

想插入哪个文本，可以在元件的属性中，点编辑，找到元件的功能代号。

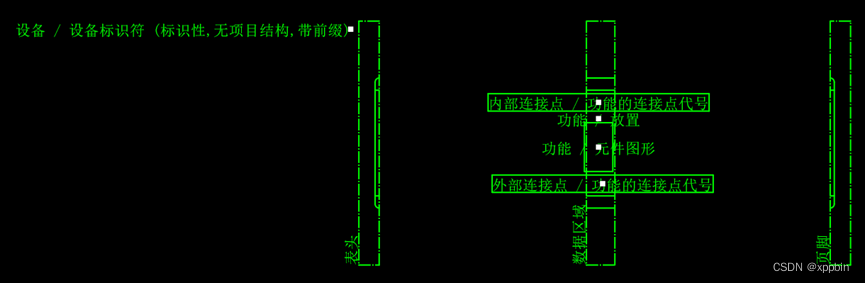

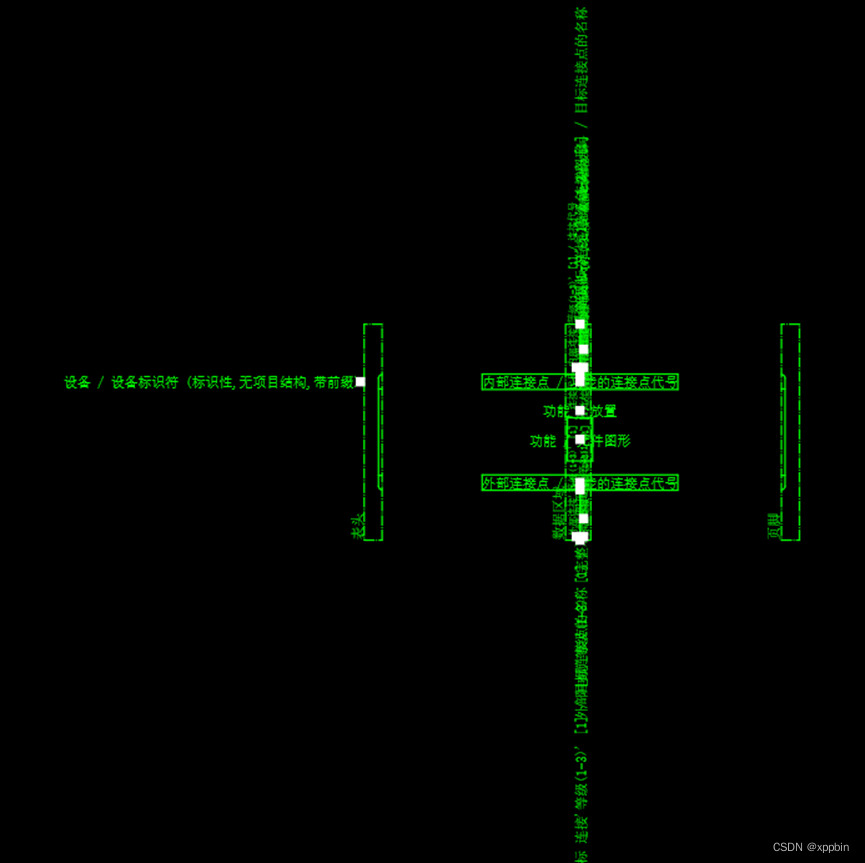

[3].放置占位符

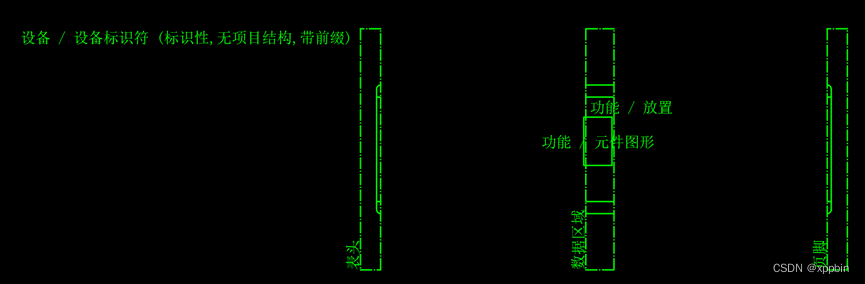

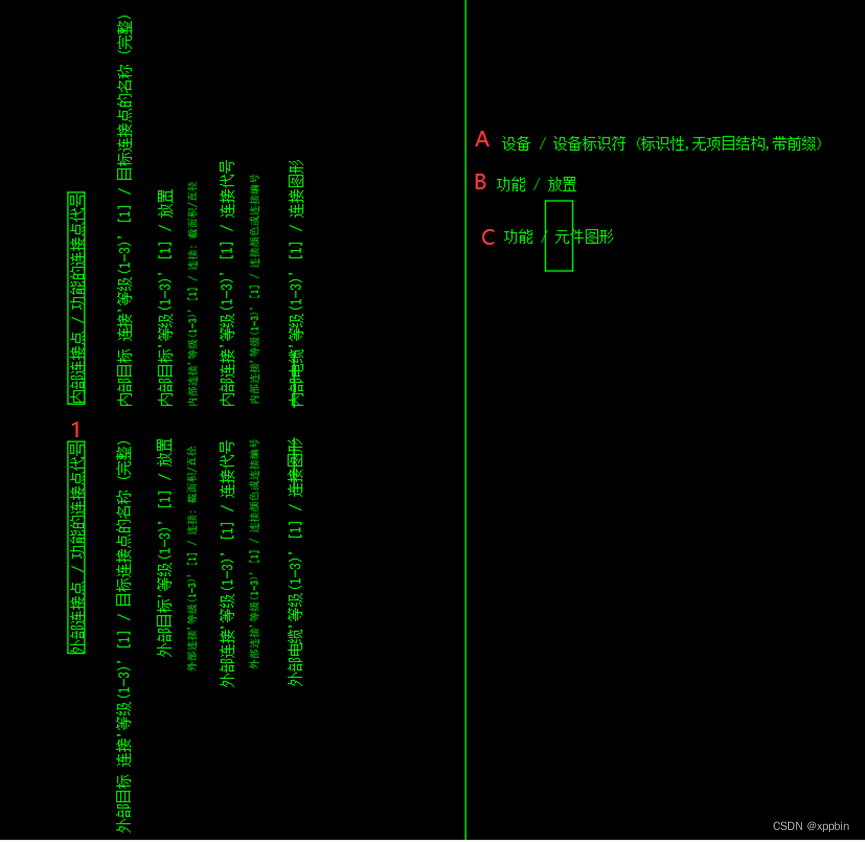

先插入所需放置的所有占位符文本。

①先放ABC：打开栅格，和栅格捕捉，插入点要放置到数据范围之内，否则会出错。

②放1：内部连接点/功能连接点代号，，外部连接点/功能连接点代号。

格式属性：0度，，插入点为：正中，（也就是方向）

③放7，内部连接图形和外部连接图形，放到正中间。

④其他的依次放置，边对生成的效果进行观察边调整。（目前第3个和13个没有放）

(2).生成接线图

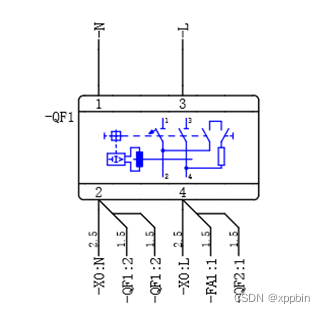

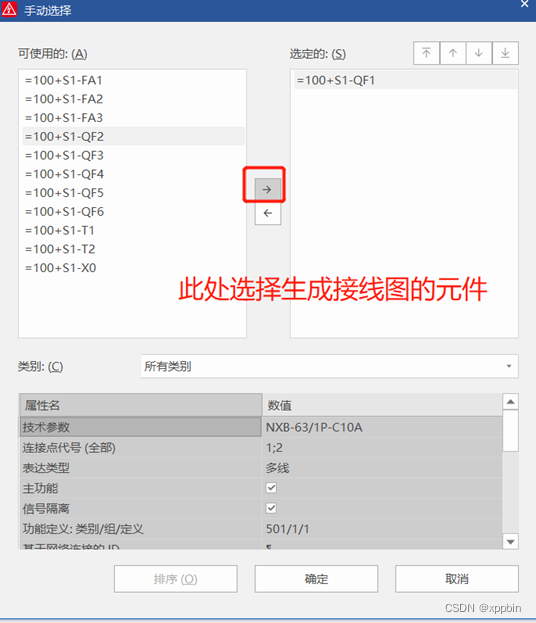

[1].原理图生成设备连接图

设备连接图模板制作成功后，可以使用该模板生成表格（接线图）了：

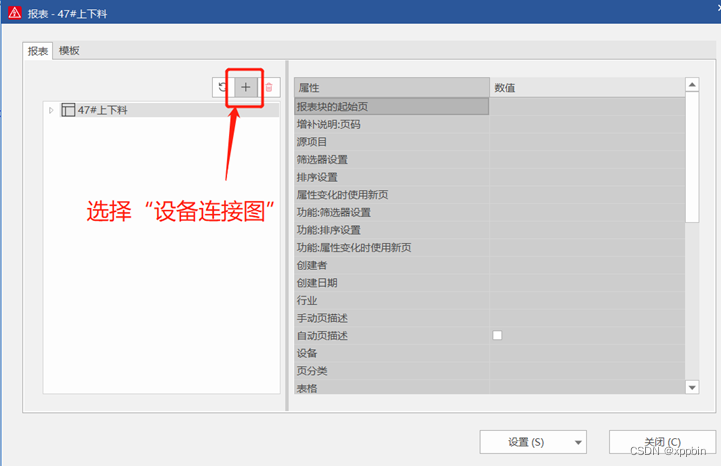

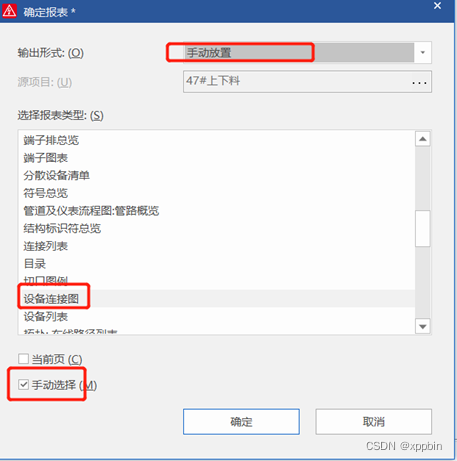

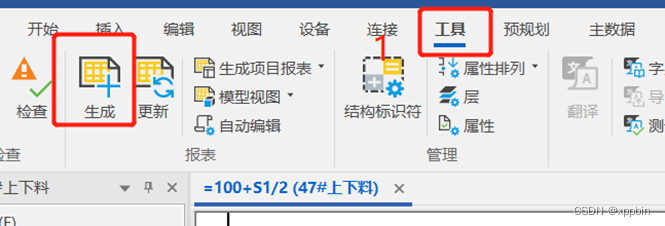

工具——>生成——>

[2].调整逻辑

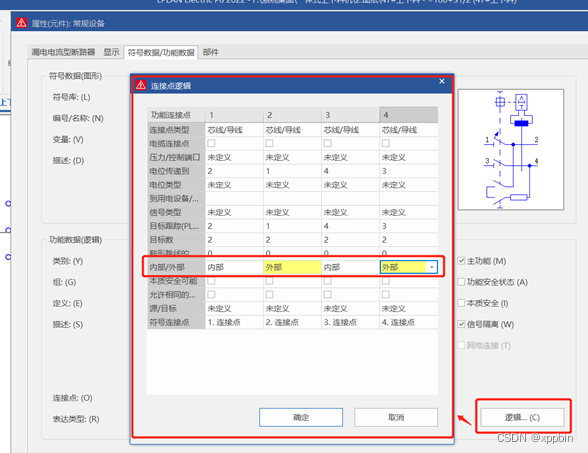

可以调整输入输出的端子上下位置，通过修改元件的逻辑 信息

[3].调整端子顺序

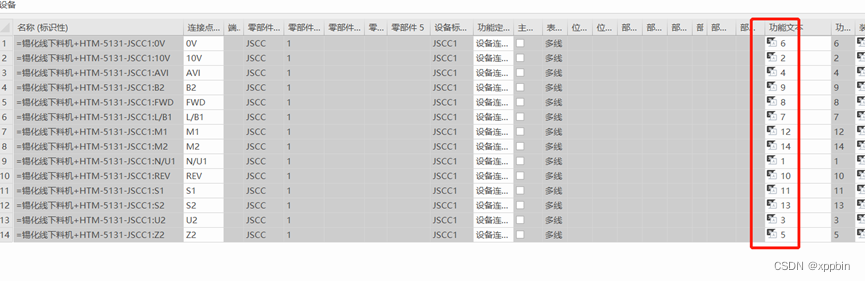

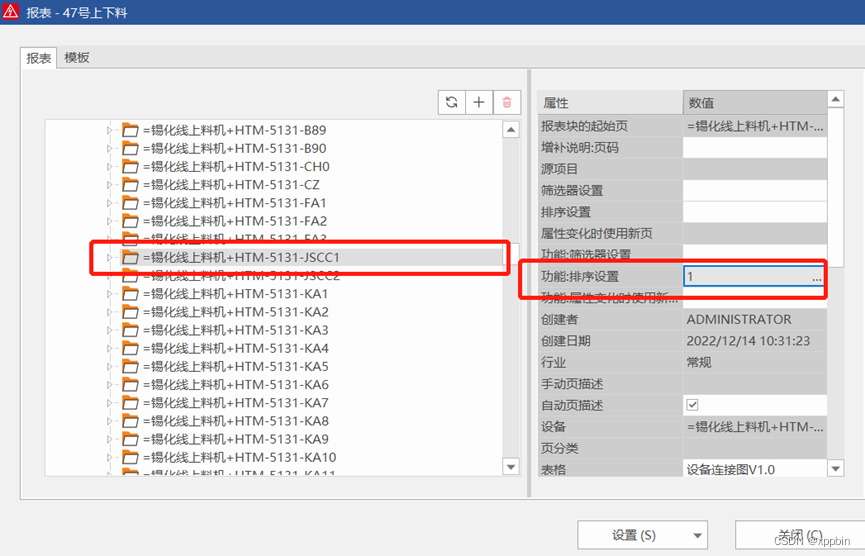

实现方法：先给段子排序，找个字段用来排序。例子中使用了功能文本。

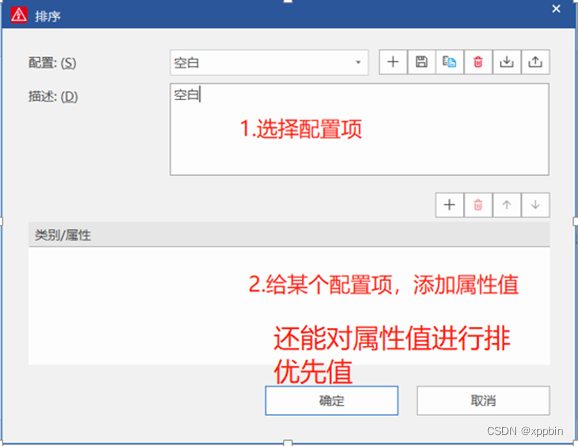

找到生成的设备连接图，功能排序设置中选择排序所使用的字段。
