eplan2022使用笔记1：新特性与日常操作技巧

eplan是基于数据库的软件，所有的菜单和设置项前都有代码，可以根据菜单代码操作；

1.常用快捷键和操作：

[1].快捷键

工作区域/显示以前版本目录：都在左上角

改变符号的方向：按Tab键，或者按住Ctrl键转鼠标。鼠标拖放的方式放置中断点。

按住Ctrl键，点击左键，可以实现关联跳转。选中，按F键，也能实现关联跳转

Alt+3:页面百分之百缩放。

Ctrl+B ,可以自己选择 继电器  线圈触点放置位置。

拖动鼠标时按以下X/Y键，设置正交。

按快捷键 T。插入文本，换行符是 ctrl+Enter 键，多语言输入：单击右键。 同时要设置翻译功能。

按I键，可显示连接点；D复制，多重复制；

端子和元件可以使用表格式编辑，这样可以直接从excel表格中复制进来；

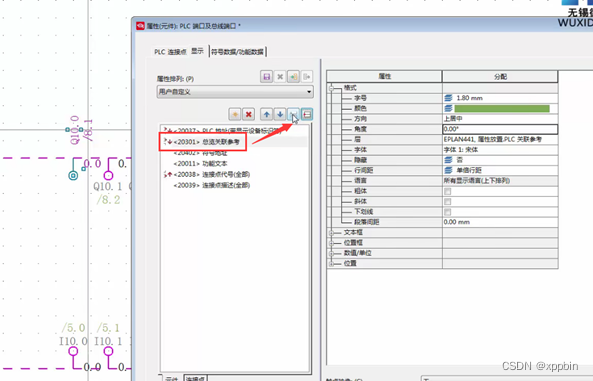

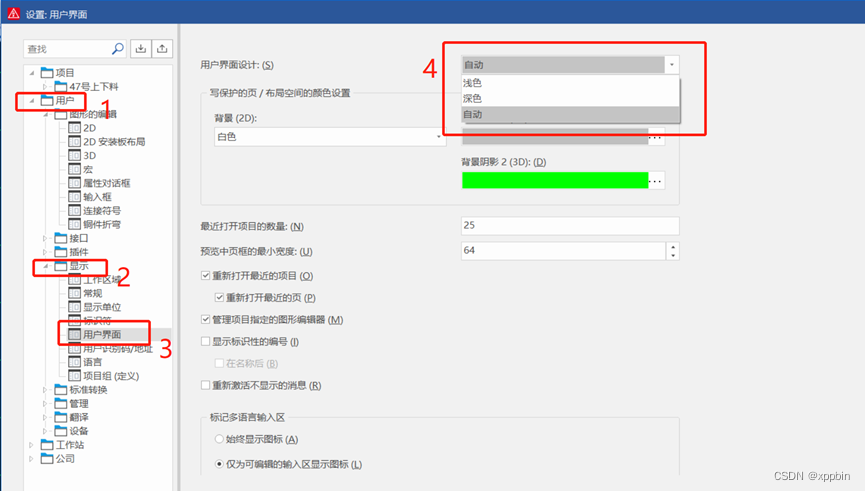

[2].主题背景

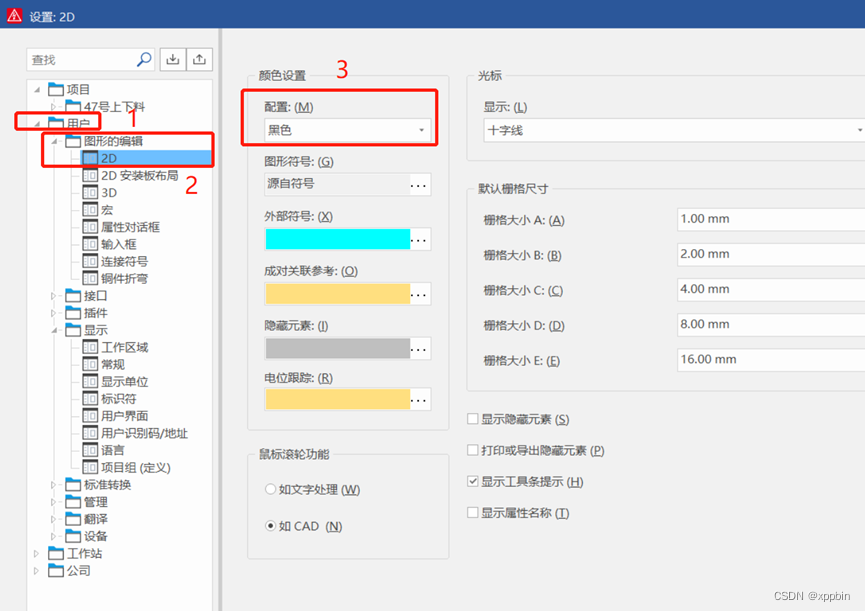

背景设置

2.画电气原理图

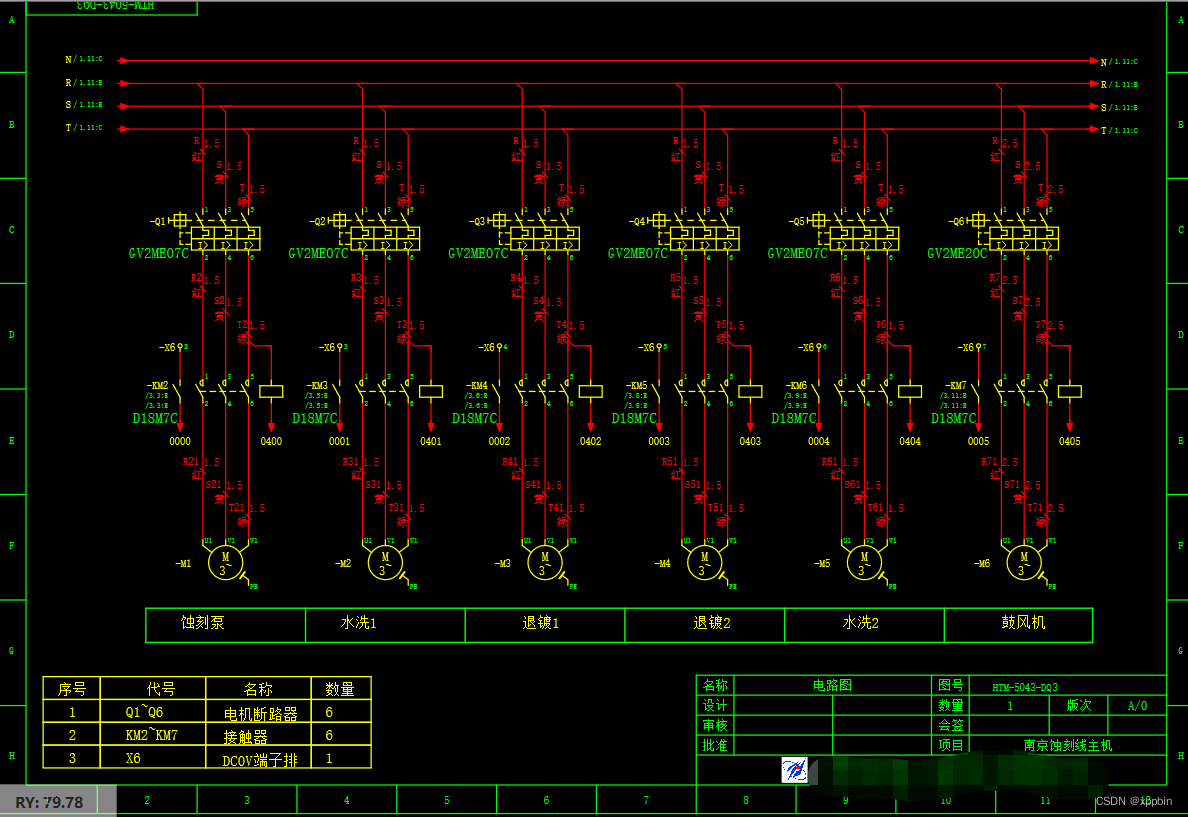

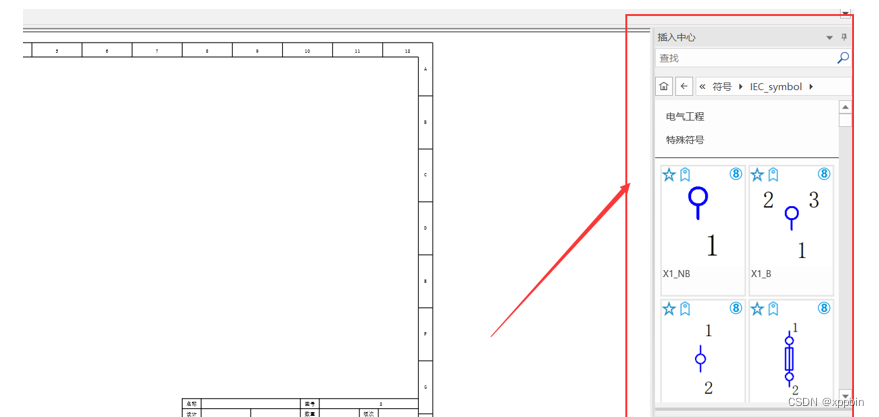

[1].插入“符号库”

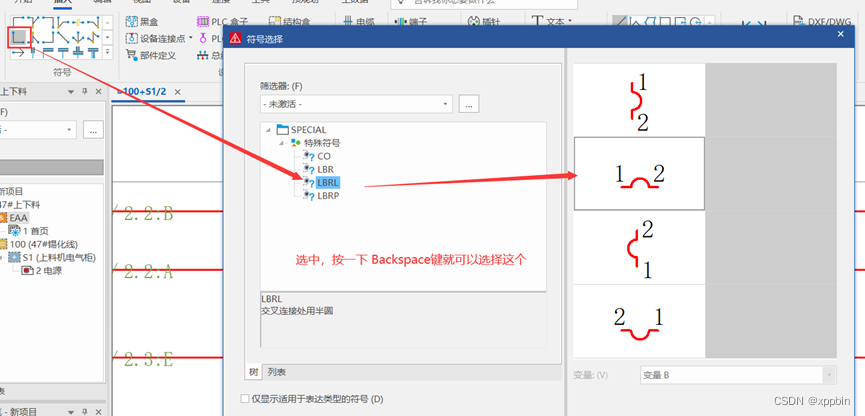

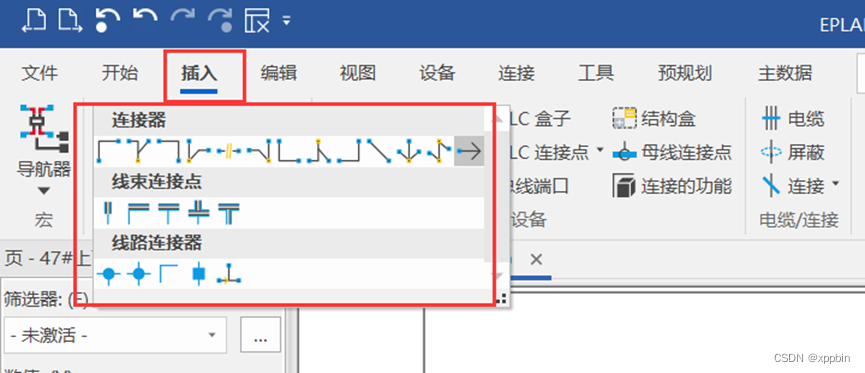

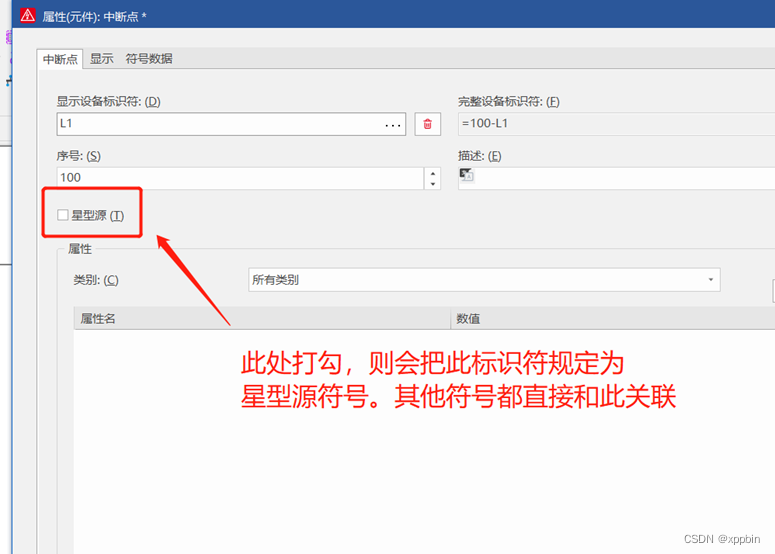

[2].画连接线，中断点，交叉线；

画交叉线：

T型连接点，变成点来显示

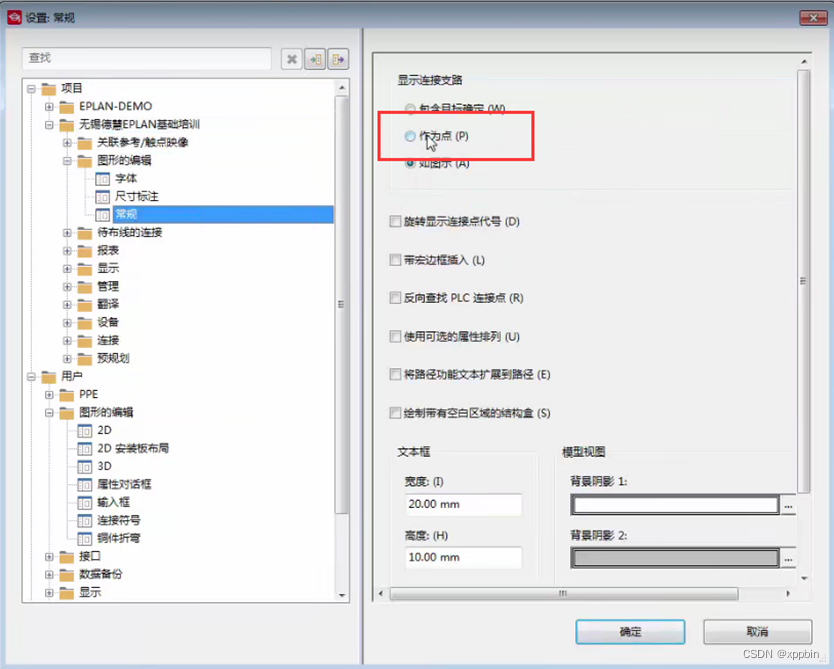

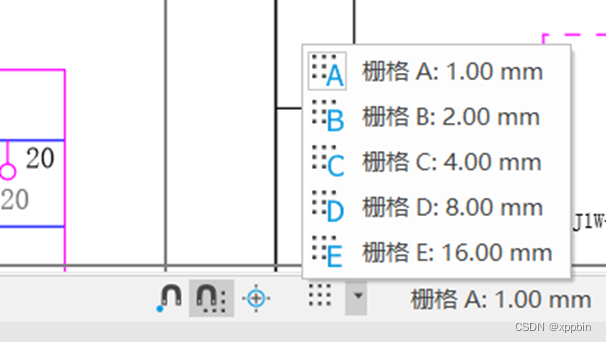

[3].栅格，自动连接，元件对齐：

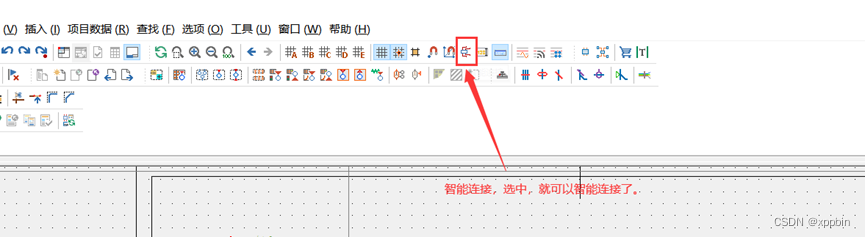

智能连接：

自动对齐到栅格

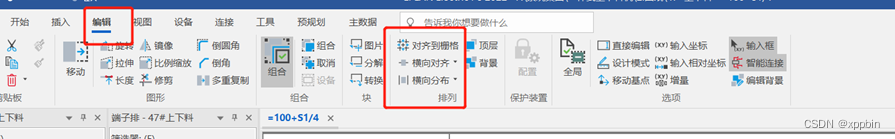

元件对齐功能

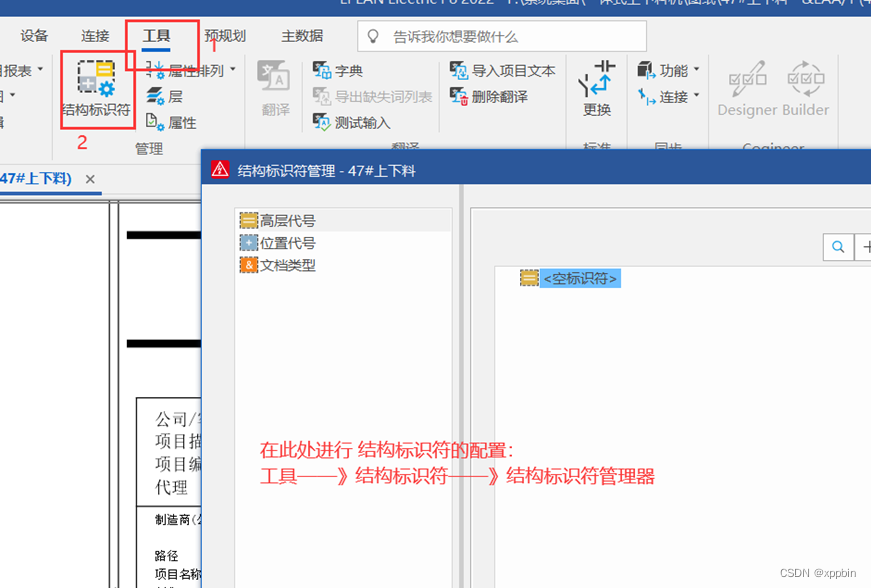

[4].项目结构，属性

项目是多种文档和数据的集合。建立一个新项目时，必须指定一个项目模板。

选择新建项目，在弹出的【创建项目】页面的【模板】栏中，点击右侧【…】按钮，

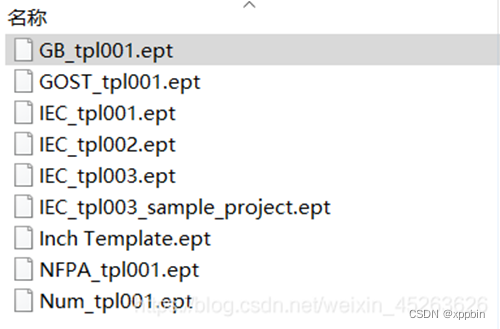

模板扩展 文件名  为 *.emp，常用模板信息如下：

GB_：中华人民共和国国家标准

GOST_：俄罗斯强制认证标准

IEC_：国际电工委员会标准

NFPA_：美国国家消防协会标准

通常选择 GB_tpl001。

在2022中，模板只有.zw9格式的。没有.ept格式的了。一般用的多的是IEC_base003.zw9文件。

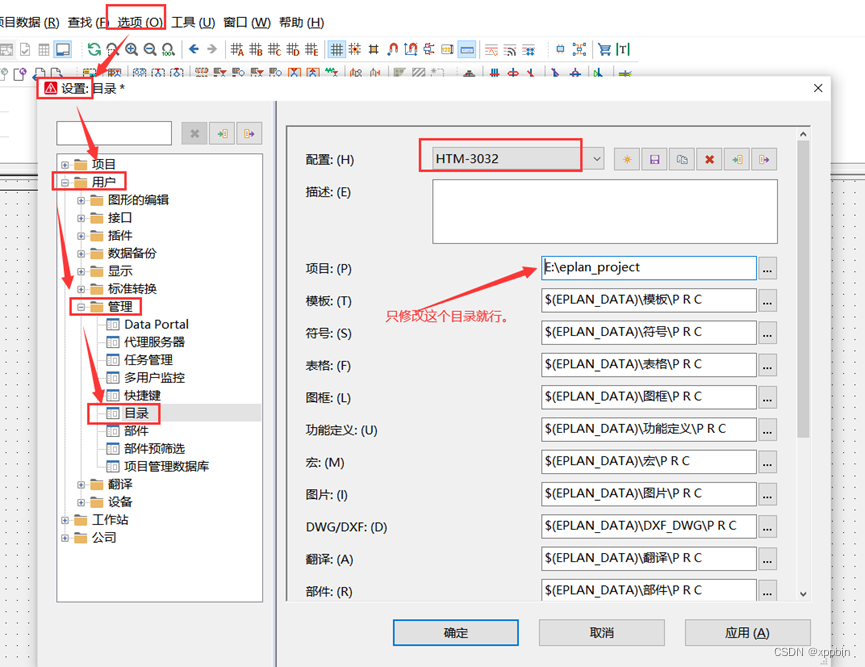

项目路径：

项目结构：

[5].元件的属性设置

[6].端子管理

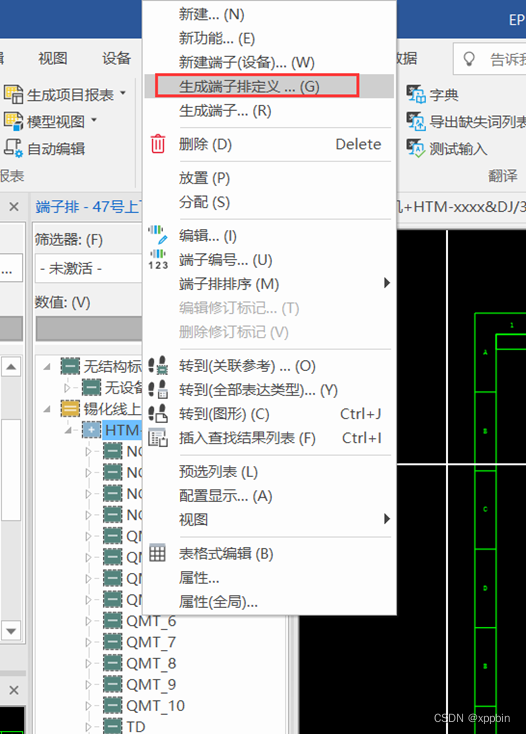

生成端子排：

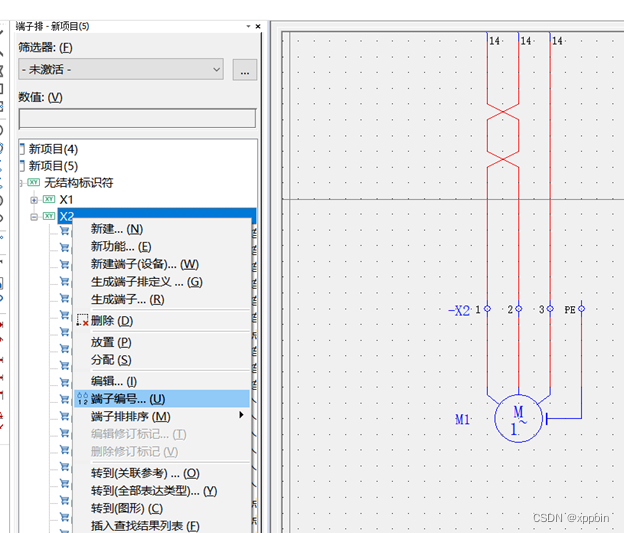

设置端子：选中端子——>属性——>功能数据——>定义。可以批量生成端子；可以给端子编号；

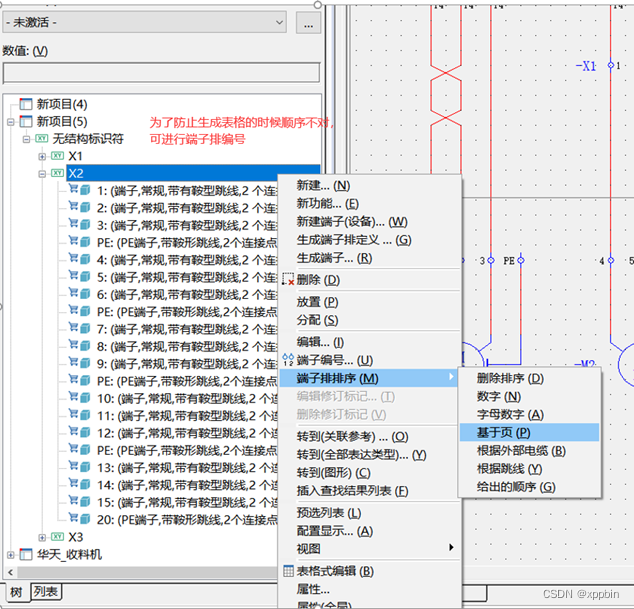

给端子排序：

线缆编号，略；
