CATIA V5-6 R2017轴类零件设计教程

轴零件共同特点是：它们一般是回转体，各轴段直径有一定差异且呈阶梯状；当传递扭矩时，轴 类  零件具有键槽或花键槽结构，同时轴端倒角。如果忽略轴类零件的一些次要结构及非对称性结构，那么它主要结构是由不同直径的等径圆柱体组合而成，其外形结构一般为阶梯轴。

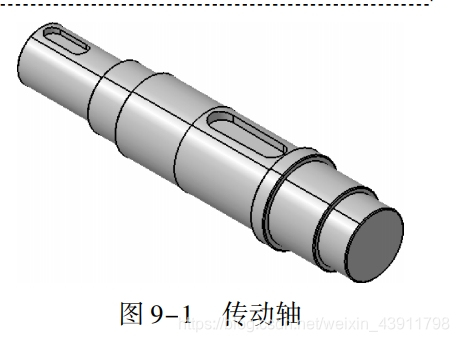

下面以图9-1所示的传动轴为例来讲解传动轴绘制过程。

   01在【标准】工具栏中单击【新建】按钮，在弹出 传动轴的对话框中选择part，单击【确定】按钮，新建一个零件文件，选择【开始】→【机械设计】-【零件设计】 命令 ，进入零件设计工作台。

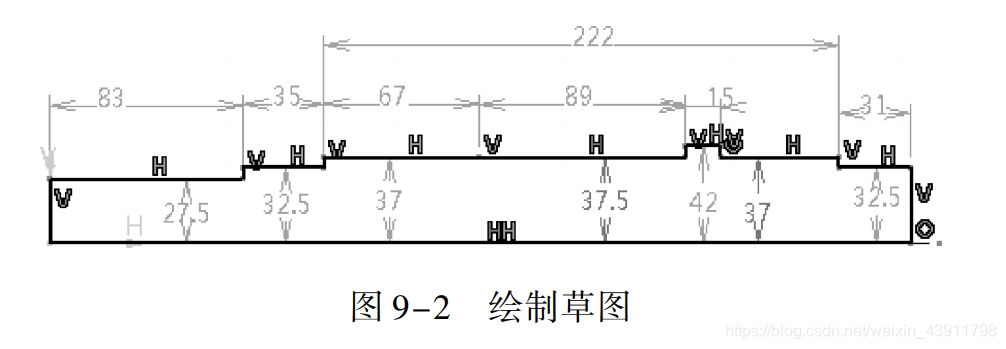

02单击【草图】按钮，在工作窗口选择草图平面YZ平面，进入草图编辑器。利用轮廓、直线、轴线等工具绘制如图9-2所示的草图。单击【工作台】工具栏中【退出工作台】按钮，完成草图绘制。

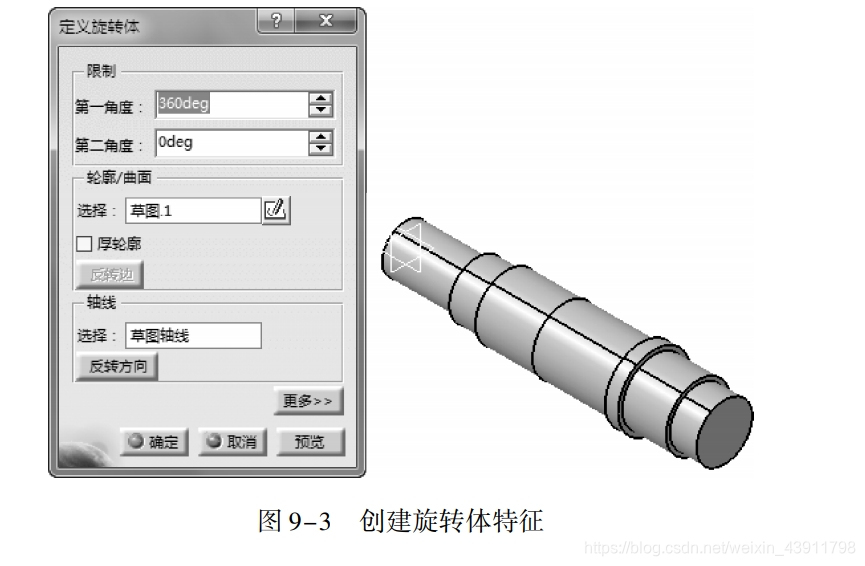

   03单击【基于草图的特征】工具栏中【旋转体】按钮戴，选择旋转截面，弹出【定义旋转体】对话框，选择上一步草图为旋转槽截面，单击【确定】按钮， 系统 自动完成旋转体特征，如图9-3所示。

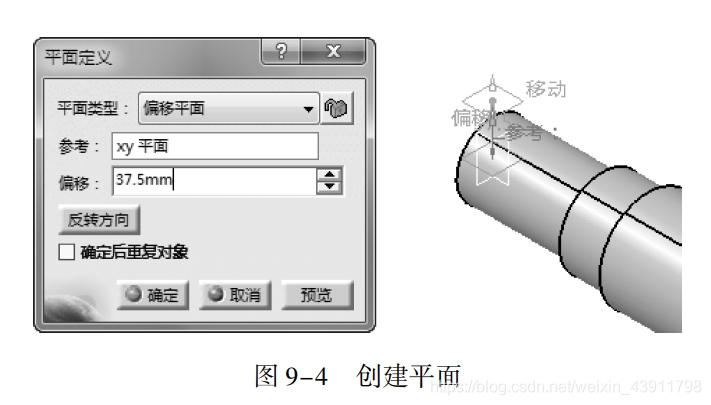

04单击【参考元素】工具栏中【平面】按钮，弹出【平面定义】对话框，在【平面类型】下拉列表中选择【偏移平面】选项，选择 XY 平面作为参考，在【偏移】数值框中输入37.5，单击【确定】按钮，系统自动完成平面创建，如图9-4所示。

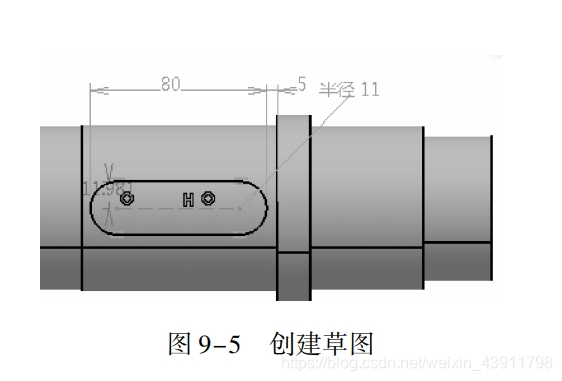

05选择上一步所创建平面作为草绘平面，单击【草图】按钮，进入草图编辑器。利用延长孔等工具绘制如图9-5所示的草图。单击【工作台】工具栏中【退出工作台】按钮，完成草图绘制。

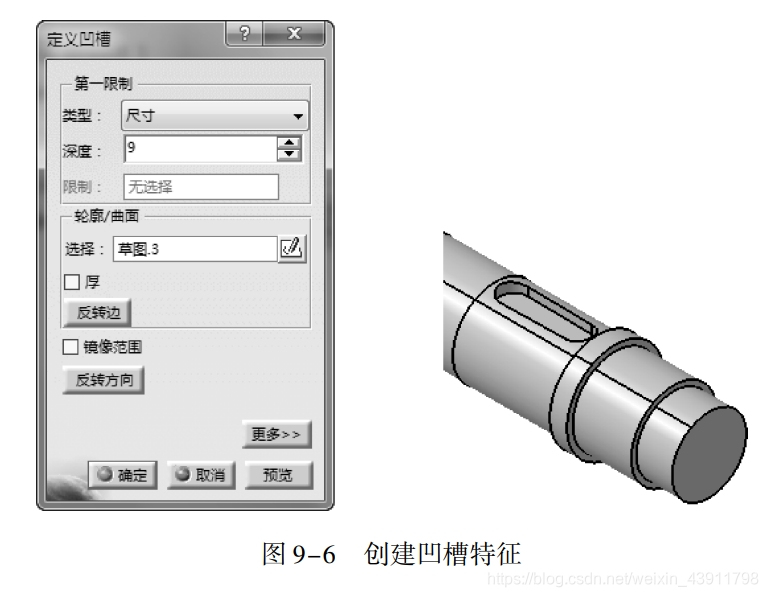

   06单击【基于草图的特征】工具栏中【凹槽】按钮回，选择上一步草图，弹出【定义凹槽】对话框，设置凹槽【深度】为9，单击【确定】按钮，系统自动完成凹槽特征，如图9-6所示。

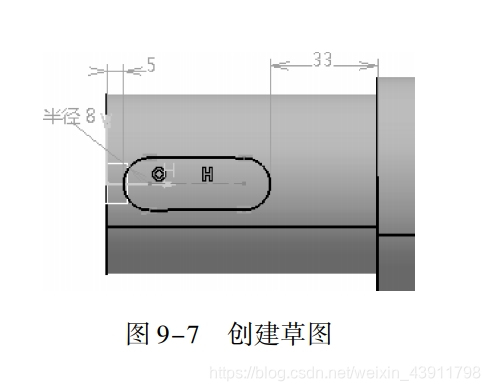

07选择上一步所创建平面作为草绘平面，单击【草图】按钮，进入草图编辑器。利用延长孔等工具绘制如图9-7所示的草图。单击【工作台】工具栏中【退出工作台】按钮凸，完成草图绘制。

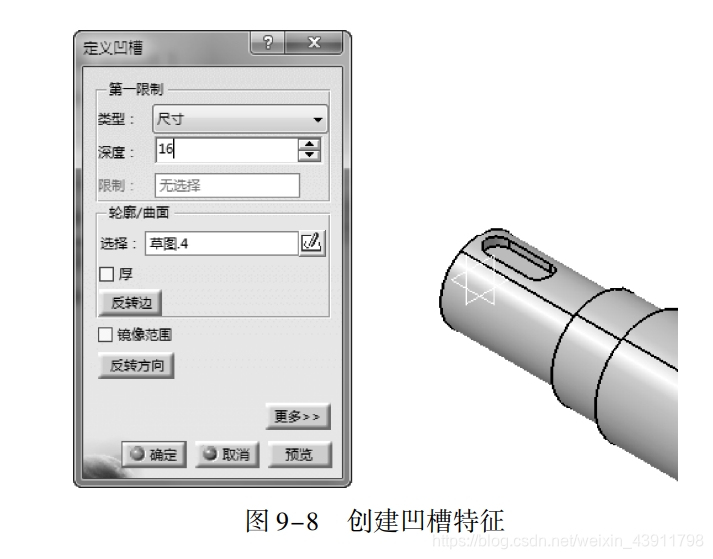

   08单击【基于草图的特征】工具栏中【凹槽】按钮回，选择上一步草图，弹出【定义凹槽】对话框，设置凹槽【深度】为16，单击【确定】按钮，系统自动完成凹槽特征，如图9-8所示。

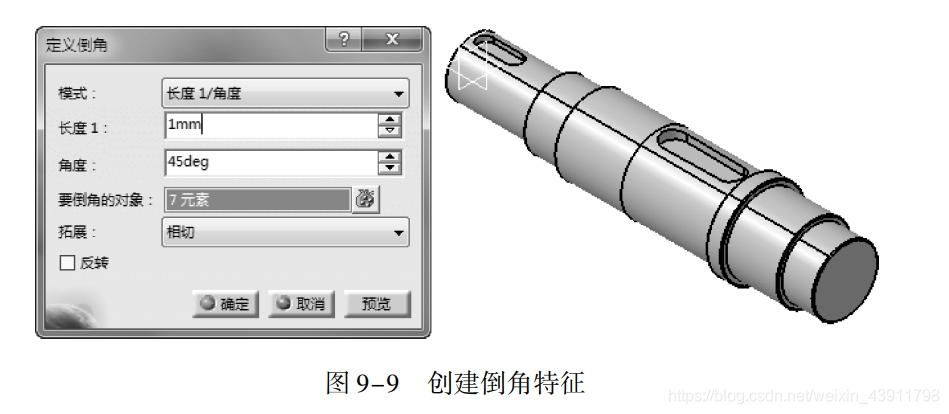

   09单击【修饰特征】工具栏中【倒角】按钮，弹出【定义倒角】对话框，设置倒角的长度为1mm，激活【要倒角的对象】 编辑框 ，选择所有台肩边，单击【确定】按钮，系统自动完成倒角特征，如图9-9所示。
