CATIA二次开发：参数化设计核心要点详解

文章目录

• 一、前言 二、方法及步骤 2.1 创建参数集/参数 2.1.1 新建参数 2.1.2 新建参数集 2.2 获取参数集/参数 2.2.1 获取参数集 2.2.2 获取参数及其值 2.3 删除参数集/参数 2.4 修改参数 三、参考资料

一、前言

继《CATIA二次开发—遍历结构树》之后，上周停更了一次 CATIA 二次开发系列，一方面是正好那个时间点，走马观花式地读完了一篇英文文献，所以选择乘热先推送—《集成NLP和逻辑推理的自动合规检查平台》；另外一方面，笔者也在思考下面的章节如何安排，因为能拎出来讲的基础知识点不多了，后面有时间的话考虑出一些实战类的视频。

其实对于二开而言，知识点比较零散，对其学习的本质是针对软件 API 的实践总结以及少量的代码编写技巧。首先来谈 API 的实践总结。没有其他捷径，就是代码写得越多，总结得越多，对 API 功能的理解也就越深刻。当你拿到一个需求，你能第一时间反应出：这个能不能通过 API 来实现？如果能，那么实现的思路大概是什么，主要用到哪些 API ；如果不能，限制在哪，有没有曲线救国的可能？这些潜意识都是长期实践积累和总结才具备的，而且这个过程别人替代不了。就如笔者一直致力于分享自己的开发经验，其实也是督促自己进一步总结归纳，在自己受益的同时，也能让读者们少走一些弯路，能够更快地入门 CATIA 二次开发，实现所需的定制功能。

其次是少量的代码编写技巧。这里的“少量”是笔者的个人观点，若有不妥，请别当真。就笔者接触到的二次开发项目而言，开发过程中，代码编写上的困难不多见，毕竟是面向百度和谷歌编程的老司机 了🚗 ，难点其实主要集中在业务逻辑层面，尤其是当产品经理也吃不准逻辑的时候就更难了。所以上学那会我就经常调侃：业主并不清楚自己要什么，但当你写出一个程序给他的时候，他才知道自己不要什么。苦了写代码的人被迫做排除法😂。

好了，前言扯得有点多，抓紧进入正题。本期内容重点是讲 CATIA 中的参数，包括参数的、、和一整套 工作流  。

二、方法及步骤

2.1 创建参数集/参数

2.1.1 新建参数

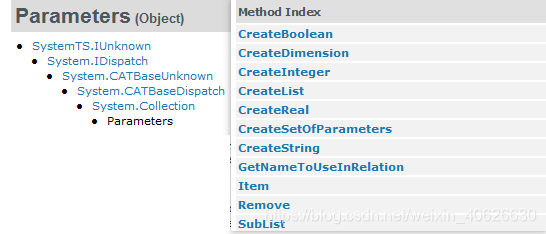

图1.用于创建参数的对象

首先 CATIA API 中用于创建参数的方法位于 Parameters 对象中（图1），所以想要新建参数就必须拿到 Parameters 对象 实例 。那么怎么去拿这个实例呢，这取决于你想要在哪新建参数（图2），例如是零件级别的参数，亦或者是几何图形集中的参数，它们对应不同的对象实例获取方法（表1）。

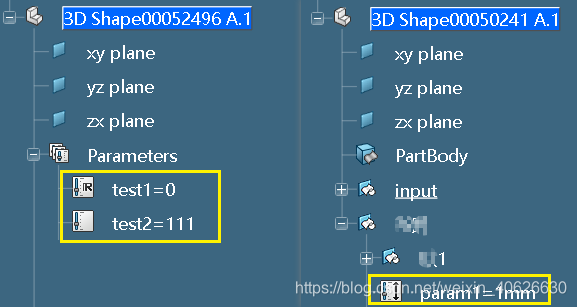

图2.左为零件级别新建参数，右为几何图形集内新建参数

表1.获取 Parameters 对象实例

表2 为不同类型参数新建的具体方法

表2.新建不同类型的参数

2.1.2 新建参数集

如果我们对有要求的话，可能就需要新建参数集来对参数进行管理，例如下图3呈现了一个参数集嵌套参数集的结构层次。

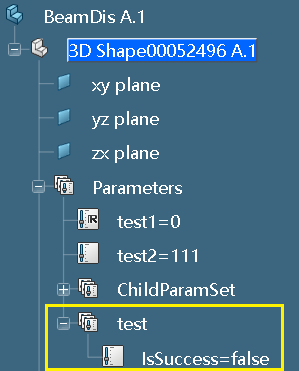

图3.新建参数集并添加参数

Parameters paras = activePart.Parameters;
// 在零件参数集中新建“test”参数集
ParameterSet testParaSet = paras.RootParameterSet.ParameterSets.CreateSet("test");
// 在“test”参数集中新建参数
testParaSet.AllParameters.CreateBoolean("IsSuccess", false);

2.2 获取参数集/参数

2.2.1 获取参数集

同样以图3为例，如果想要获取 “test” 参数集，代码如下：

Parameters paras = activePart.Parameters;
ParameterSet childParaSet = paras.RootParameterSet.ParameterSets.GetItem("test) as ParameterSet;

2.2.2 获取参数及其值

获取参数与创建参数一致，均通过 Parameters 对象完成，并同样采用GetItem方法，代码如下：

划重点：activePart.Parameters 所拿到的参数并不只是零件中 Parameters 中的参数，而是零件中的所有参数，包括几何图形集中的几何参数等等

// 此方法虽也能获取到对应的参数，但毕竟会搜索零件中所有参数来找到对应的参数，会耗费计算资源
Parameter para1 = (Parameter)activePart.Parameters.GetItem("test1");
// 合理的获取方式
Parameters allParas = activePart.Parameters;
ParameterSet paras = allParas.RootParameterSet.AllParameters;
Parameter para1 = (Parameter)paras.GetItem("test1");
// 获取参数值
string value = para1.ValueAsString();

🔔另一个需要注意的是：ValueAsString() 方法在获取有量纲（单位）的参数值时，会一同把单位也读取出来。例如 某参数 = 100 mm，此时 value = “100mm”。

对此笔者提供一个解决方案，并非最优，仅供参考。

// 思路：对于有量纲参数，使用正则表达式，剔除非数字字符，
string[] items = para1.ValueAsString().ToCharArray();
// 这里先把第一个字符加进来，避免是负数时，负号被剔除
string realValue = items[0];
// 从1开始循环
for ( int i = 1; i < items.Count; i++ )
{
    if (Regex.IsMatch(items[i].ToString(),"[0-9]"))
    {
        realValue += item.ToString();
    }
}

2.3 删除参数集/参数

删除参数的应该不需要多讲，只要能拿到参数集或者参数，然后将其添加至选择集，即可删除。

sel.Clear();
sel.Add(para1);
sel.delete();

2.4 修改参数

参数的修改包括修改参数名和参数值，分别对应不同的方法，代码如下：

// 修改参数名称
para13.Rename("changedName");
// 修改值
para13.ValuateFromString("111");
// 可以带单位赋值，以确保不受软件系统单位设置的影响
para13.ValuateFromString("100mm");

三、 参考资料

《3DEXPEROENCE Automation Help》
