Cadence每日一学_06：OrCAD中自有默认元器件（原理图）库详细介绍

阅读数 3

最近在学习小马哥的Cadence课程，该系列课程为学习笔记：使用Cadence Allegro绘制小马哥DragonFly四轴飞行器(STM32F4主控)PCB四层板教程。

0.关于创建原理图库

博主在最初学习设计PCB时，学会了如何创建一个元器件的原理图很简单，但是非常疑惑，所有的元器件都需要自己创建吗？

其实，像电阻、电容、电感、二极管、三极管、常用IC这些常用的东西，直接使用EDA设计软件自带的就可以了，我们只需要自己去创建那些库里没有的东西，最后，养成积累的好习惯，形成一个自己的库~

1.如何添加/使用自有库

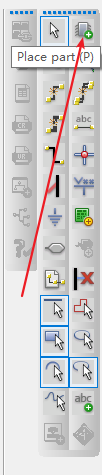

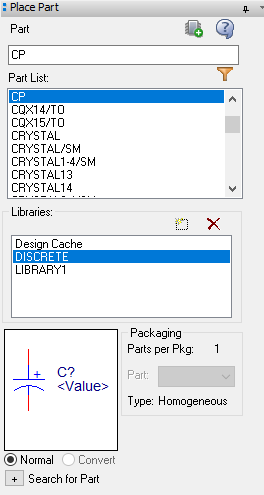

在原理图页面中点击Place Part按钮：

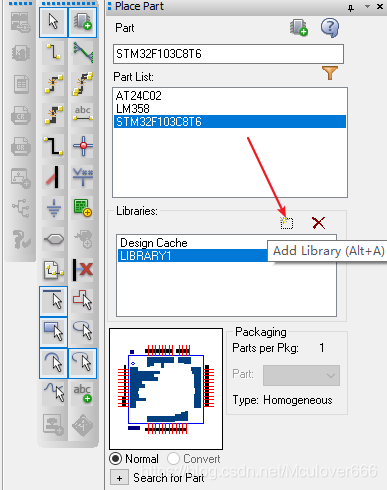

如图，点击添加库的按钮Add Library：

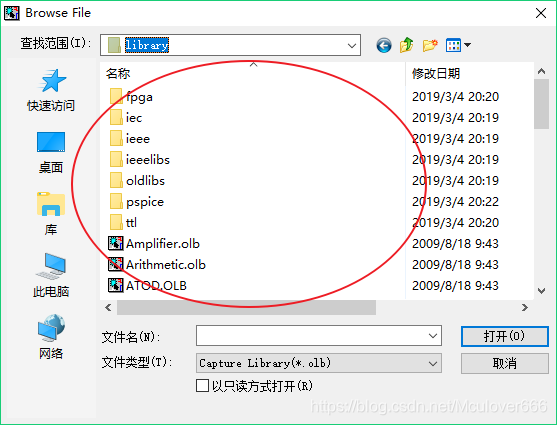

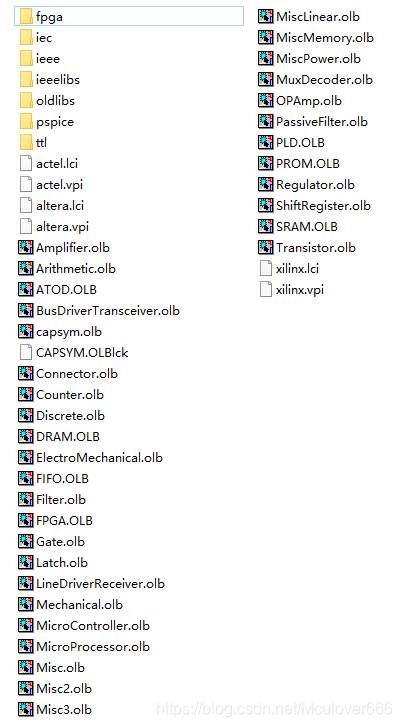

找到路径Cadence\SPB_16.6\tools\capture\library，这里就有非常丰富的OrCAD自有的库供我们使用，接下来详细介绍：

2.自有库详解

库名	元件数量	说明	举例
Amplifier.olb	182	模拟放大器IC	CA3280、TL027C、EL4093
Arithmetic.olb	182	逻辑运算IC	TC4032B、74LS85
ATOD.OLB	618	A/D转换IC	ADC0804、TC7109
BusDriverTransceiver.olb	632	汇流排驱动IC	74LS244、74LS373
capsym.olb	35	电源、地、输入输出口、标题栏
Connector.olb	816	连接器	4 HEADER、CON AT62、RCA JACK
Counter.olb	182	计数器IC	74LS90、CD4040B

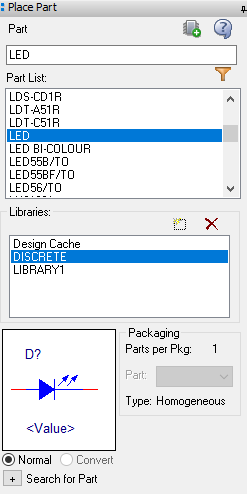

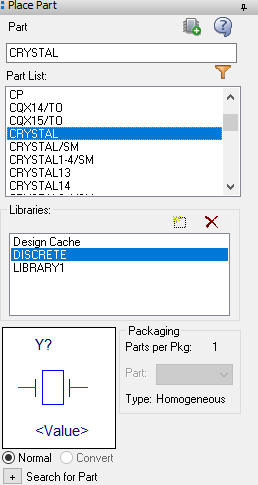

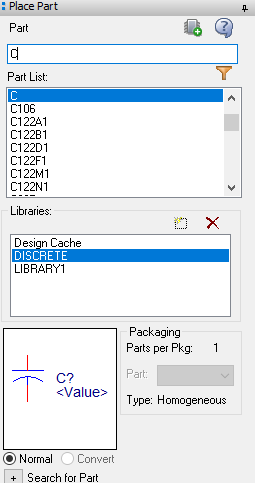

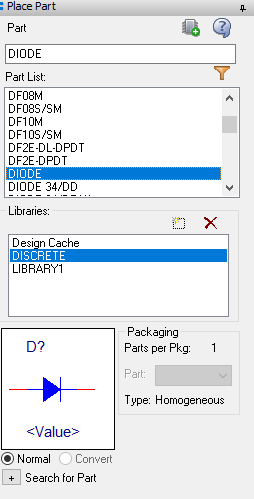

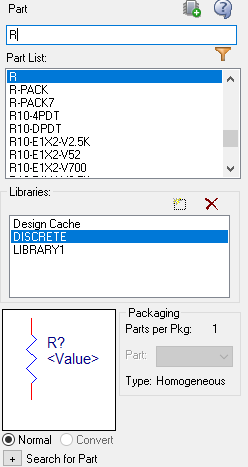

Discrete.olb	872	分立式元器件	电阻、电容、电感、开关、变压器
DRAM.OLB	623	动态存储器	TMS44C256、MN41100-10
ElectroMechanical.olb	6	电机类元件	马达、断路器
FIFO.OLB	177	先进先出类暂存器	40105、SN74LS232
Filter.olb	80	滤波类元件	MAX270、LTC1065
FPGA.OLB		可编程逻辑器件	XC6216/LCC
Gate.olb	691	逻辑门（CMOS和TTL）
Latch.olb	305	锁存器	4013、74LS73、74LS76
LineDriverReceiver.olb	380	线控驱动与接收器	SN75125、DS275
Mechanical.olb	110	机械图件	M HOLE、PGASOC-15
MicroController.olb	523	微控制器	68HC11、AT89C51
MicroProcessor.olb	288	微处理器	80386、Z80180
Misc.olb	1567	杂项图件	电表、微处理器周边等未分类器件
Misc2.olb	772	杂项图件	TP3071、ZSD100
MiscLinear.olb	365	线线性杂项图件	14573、4127、VFC32
MiscMemory.olb	278	记忆体杂项图件	28F020、X76F041
MiscPower.olb	222	高功率杂项图件	REF-01、PWR505、TPS67341
MuxDecoder.olb	449	解码器	4511、4555、74AC157
OPAmp.olb	610	运放	101、1458、UA741
PassiveFilter.olb	14	被动式滤波器	DIGNSFILTER、RS1517T、LINE FILTER
PLD.OLB	355	可编程逻辑器件	22V10、10H8
PROM.OLB	811	只读内存芯片	18SA46、XL93C46
Regulator.olb	549	稳压IC	78xxx、79xxx
ShiftRegister.olb	610	移位寄存器	4006、SNLS91
SRAM.OLB	691	静态存储器	MCM6164、P4C116
Transistor.olb	210	晶体管（含FET、UJT、PUT等）	2N2222A、2N2905
