ANSYS Workbench拓扑优化分析与模型验证方法

拓扑优化

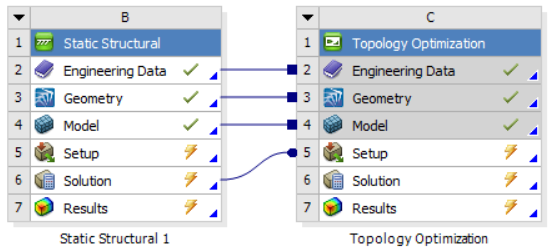

几何模型的建立和网格划分等前处理可以查看前一篇文章。完成初始准备后，选择拓扑优化模块，连接静力学 结构仿真 的Model，会自动对接前面的材料和几何参数。

然后将Solution的 数据 传递到Setup。接下了就可以进行仿真计算。

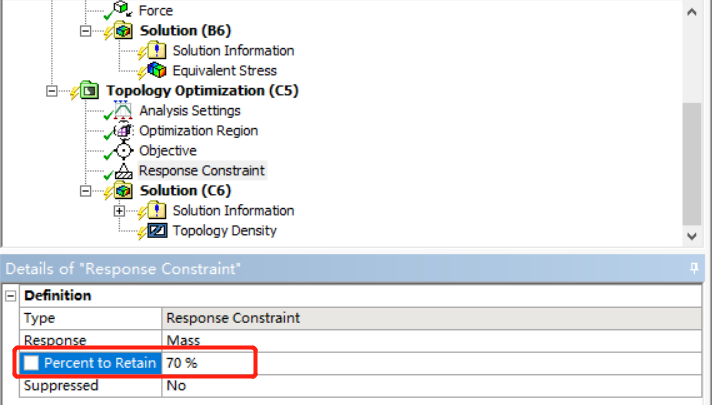

   在左侧的数据 树 窗口内选择Response Constraint，可对模型进行输入，这里设置为70%。（默认为50%）

仿真结果

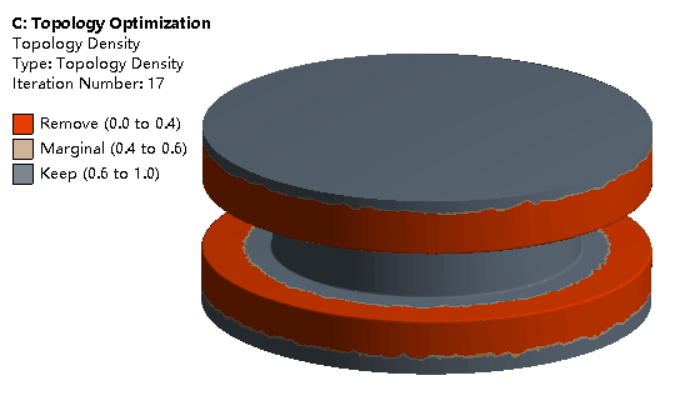

经过长时间的计算，得到以下移除后的模型结果。可分别对移除和保留区域显示。下图中移除（红色），边界（黄色），和保留（灰色）。移除表示保留阈值为0至0.4，边缘表示0.4至0.6，保留表示大于0.6的值。

模型验证

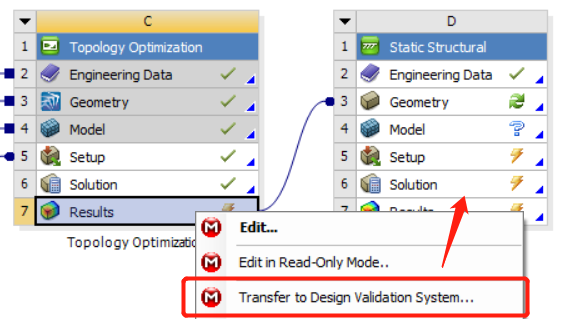

右键点击拓扑优化模块中的Results，可以将优化后的模型导入到新的静力学结构仿真中，进行优化模型的验证。

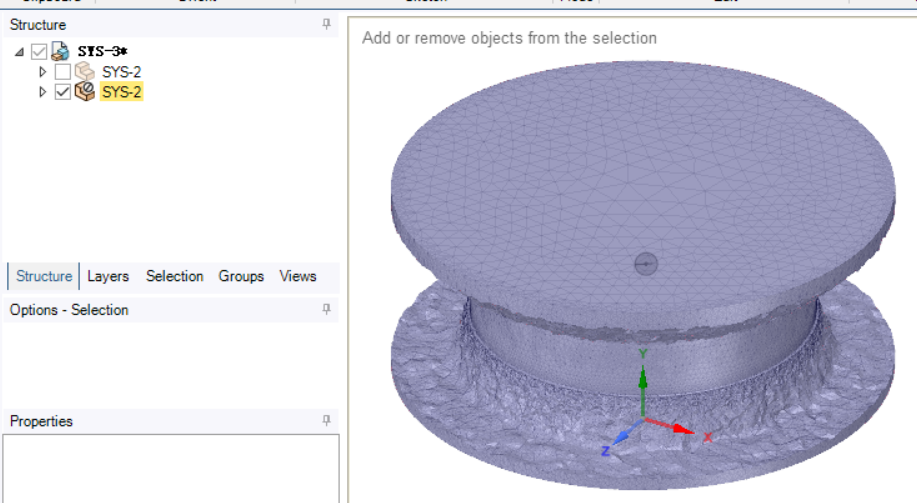

下图为优化后的结构显示在SCDM中，在结构树栏可以关闭原始的模型，仅显示优化后的模型结构。

后记

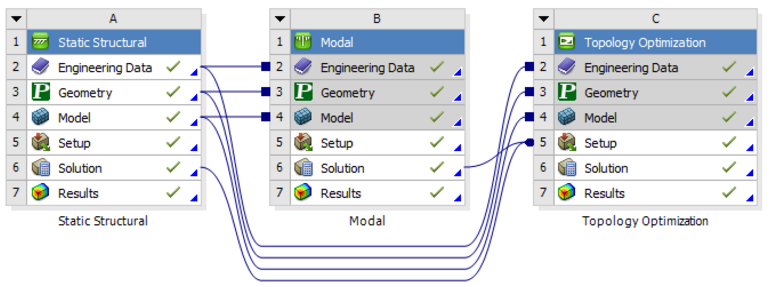

随着ANSYS版本的更新，拓扑优化模块的 开发 ，目前已经具备极为强大的功能，包括静力学结构优化、模态结构优化、热力学结构优化等。大家有兴趣可去尝试。
