Ansys Workbench拓扑优化教程：结构轻量化设计

进行 拓扑优化 的好处在于可以简化结构，满足力学性能的同时简化结构。

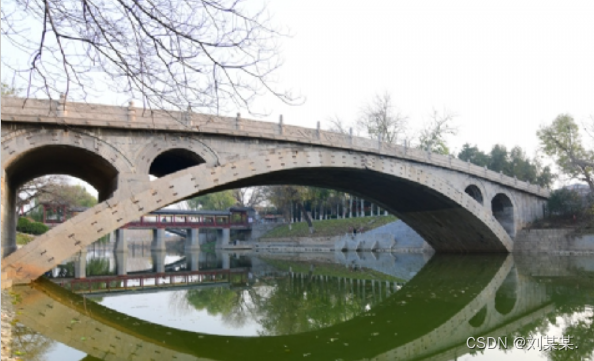

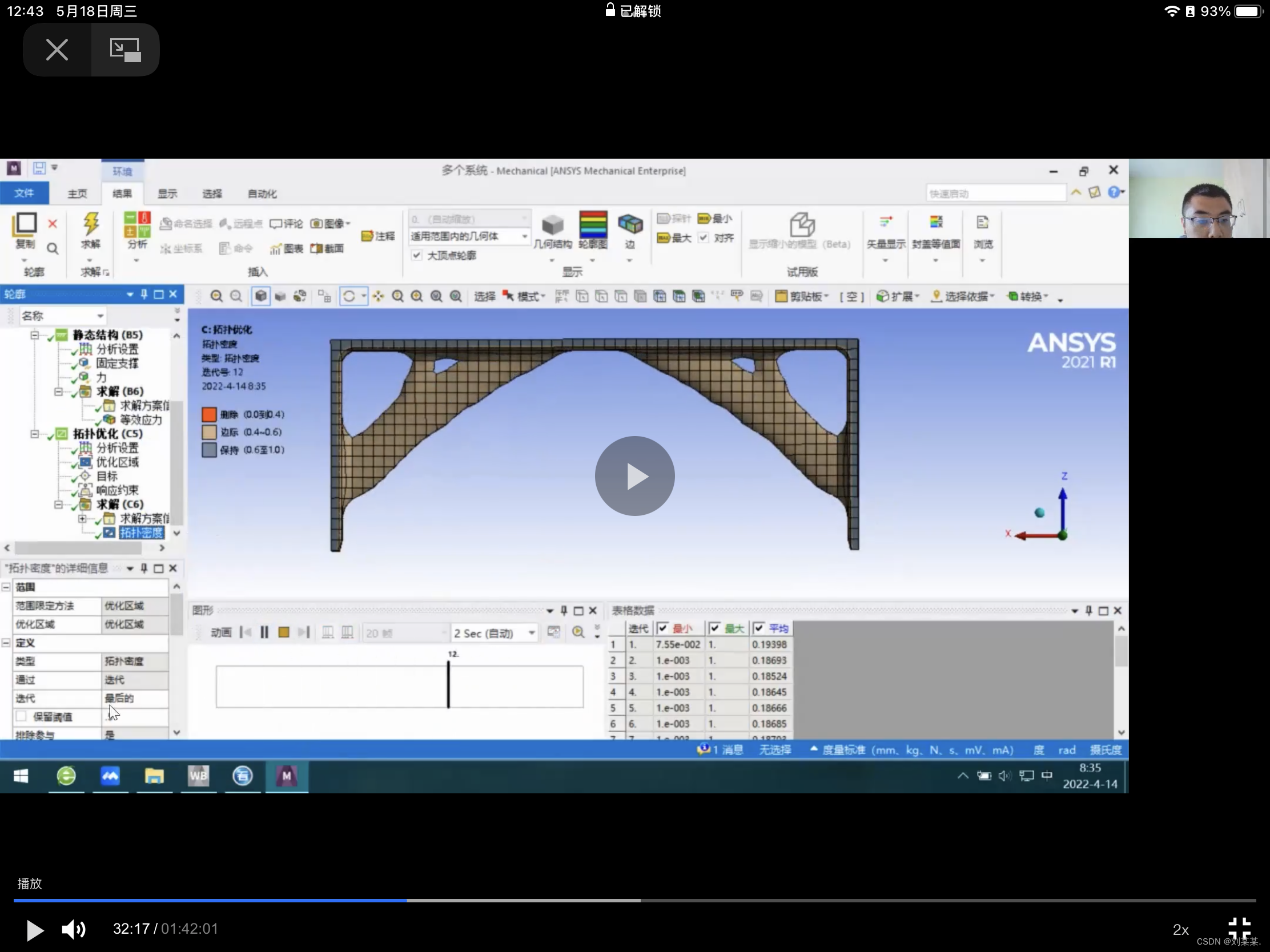

   如赵州桥的一大一小的拱，就可以用拓扑优化优化出来，可见一千四百多年以前古人的智慧是多么丰富。

步骤

大体的步骤是需要

   1.先导入模型（需要时. x_t格式 ，这个可以在导出时另存为）

   2. 进行静力分析（），求出结果

   3. 进行拓扑优化拓扑。优化的过程就是满足力学性能的要求的同时，简化结构节省材料

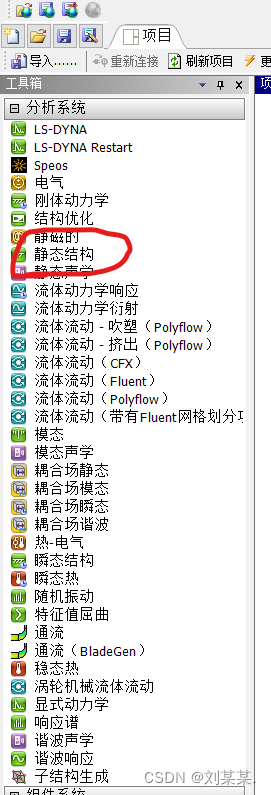

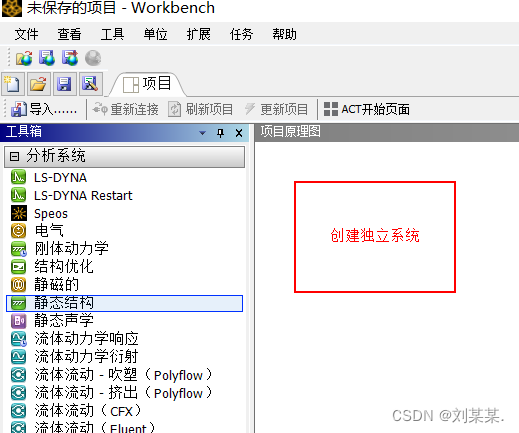

1. 选中静态结构，拖动到右边的方框中
2. 右击几何结构，导入模型.x_t
3. 双击模型，进入模型界面
4. 建立网格 黄色的是需要填写的 几何结构是需要选择整个模型体。红线内可以选择点 线 面 体。选择体。

单元尺寸是一个网格的大小

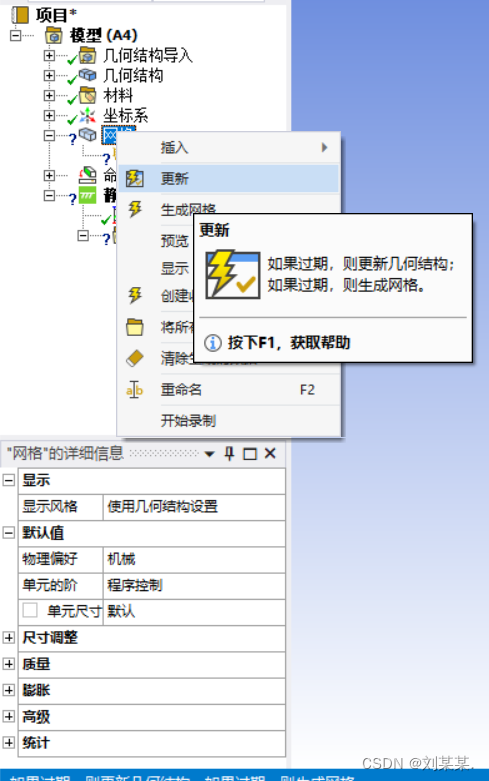

   ==选好之后，可能没有网格，需要右击网格，点击更新。

更新后

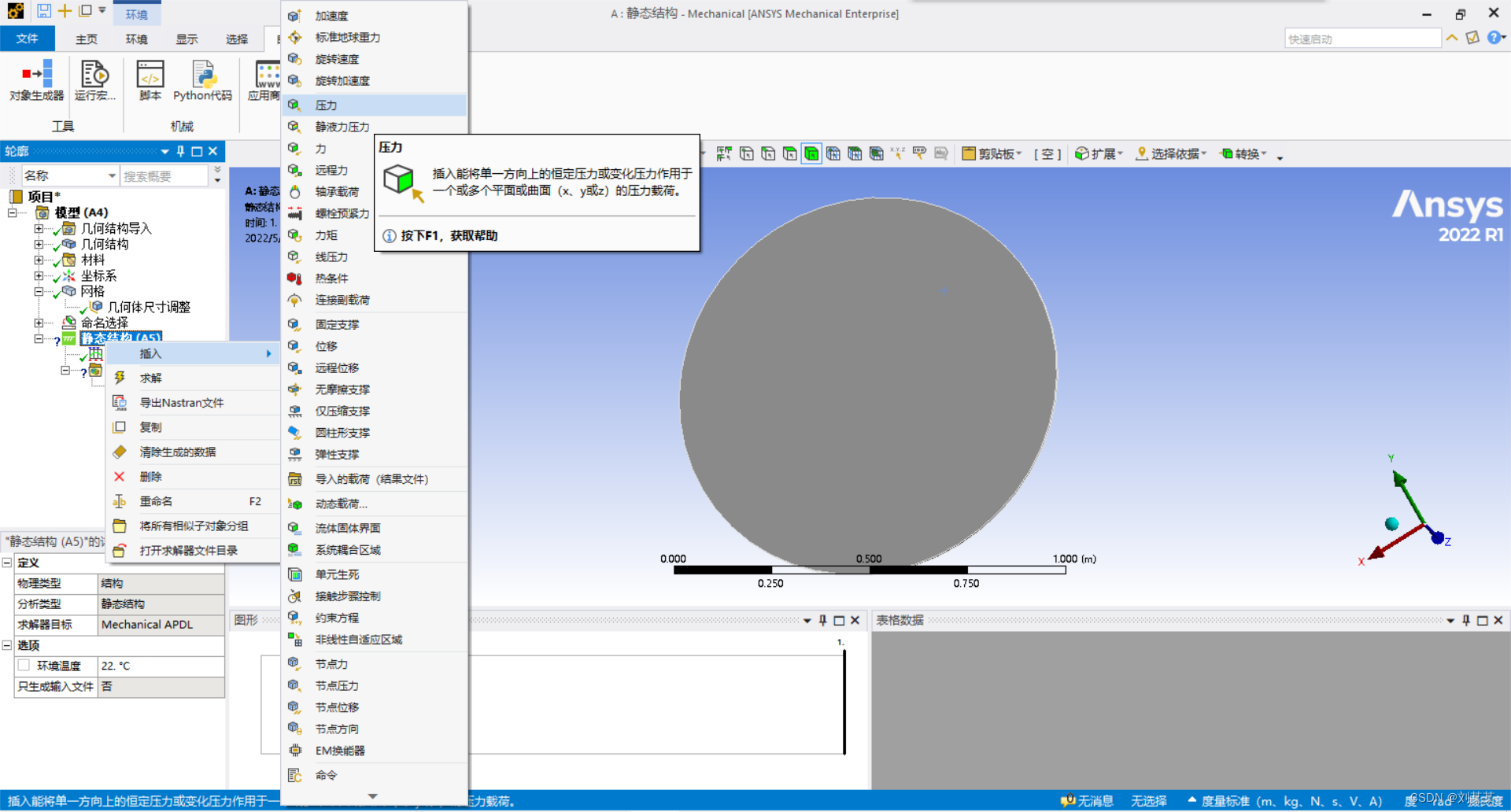

   插入力。选择面，插入力

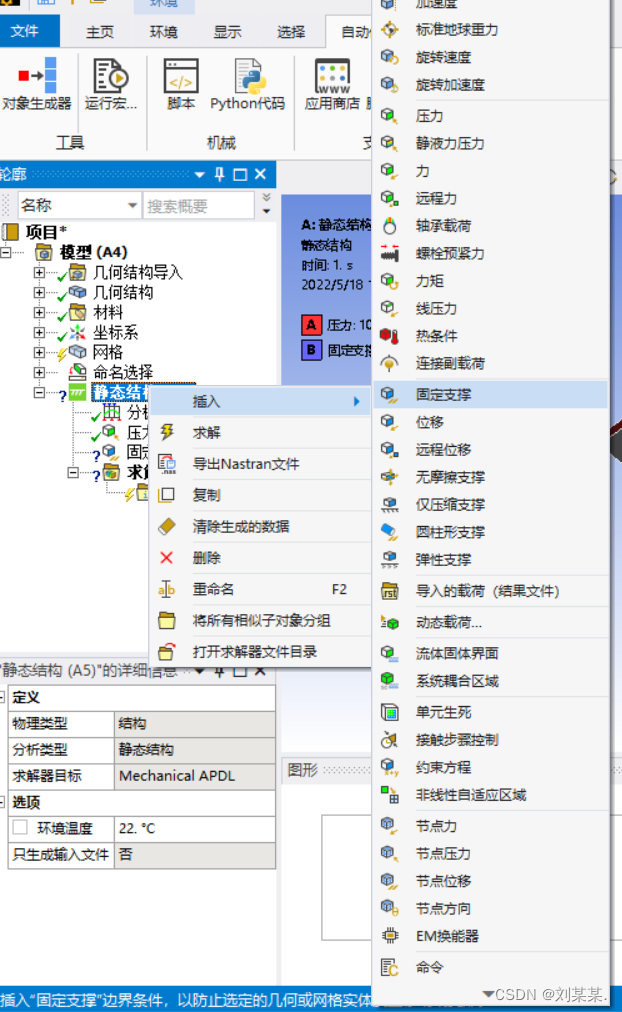

   插入固定支撑，不差插入只插入力求解不了。

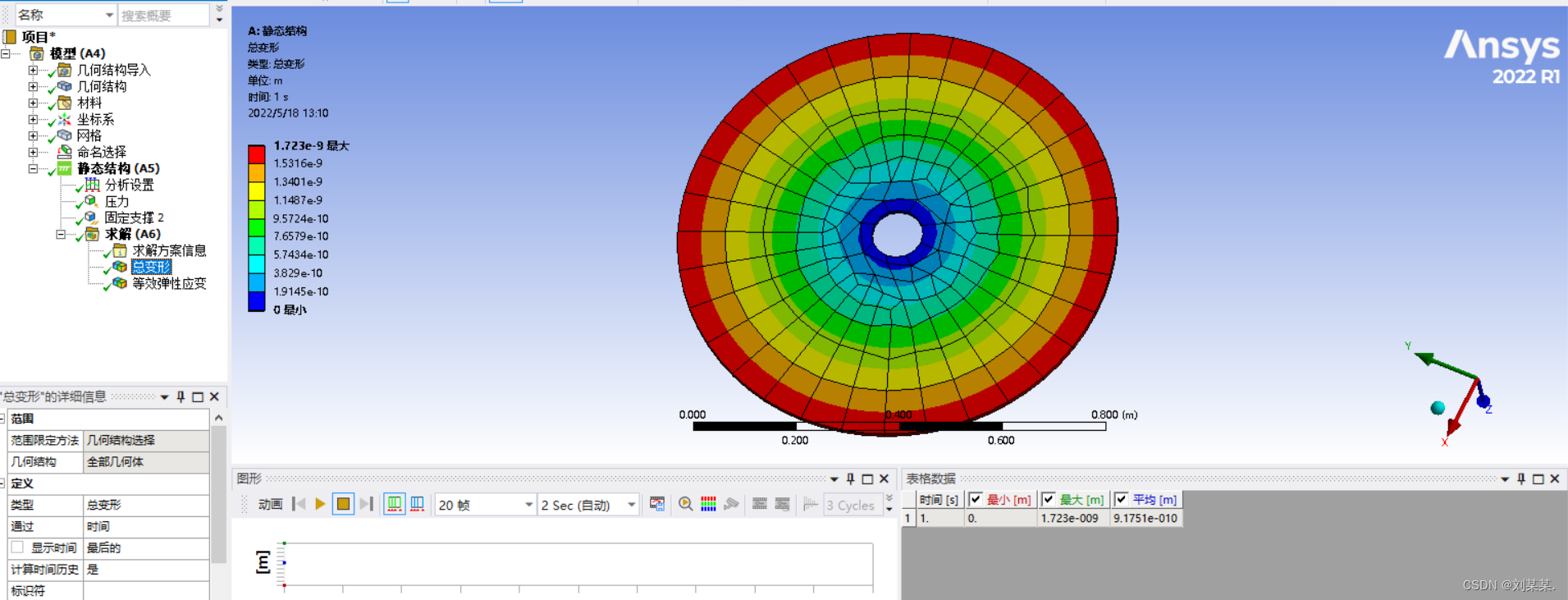

右击求解。求解里插入总变形和等效应变。

   至此，静力学分析结束。

拓扑优化

拓扑优化是在静力学分析的基础上进行的。

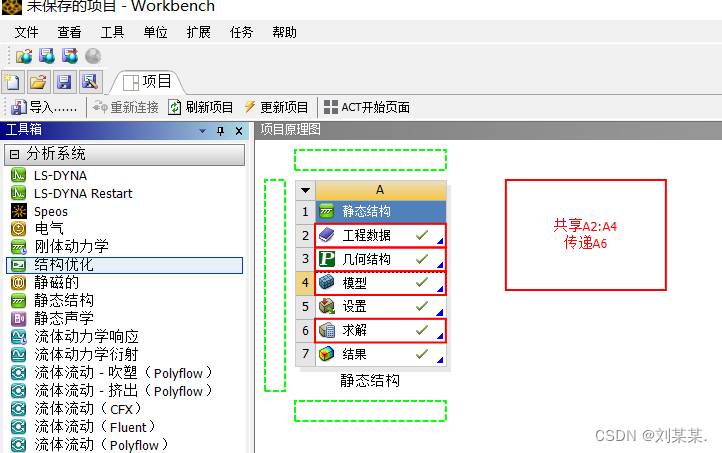

   回到初始界面

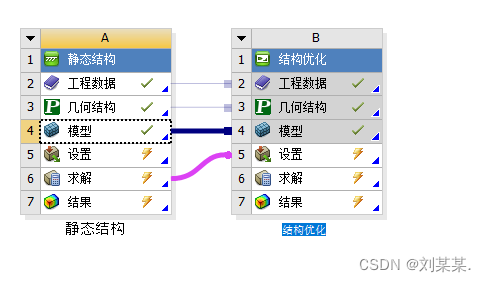

   点击结构优化（2022是，其他版本是拓扑优化）拖到A的求解结果里面，代表用他的计算的 数据 ，这样后面就省事儿。

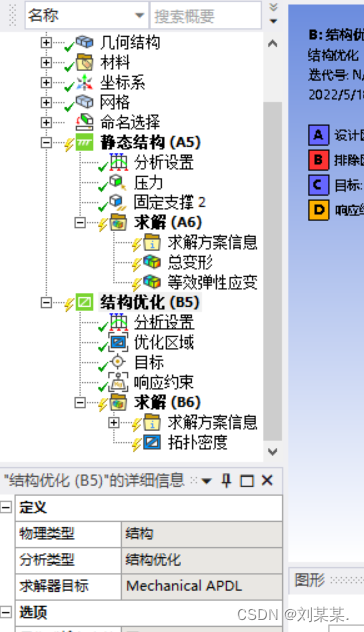

   双击下图里的设置*有个小闪电，意思 是需要更改。

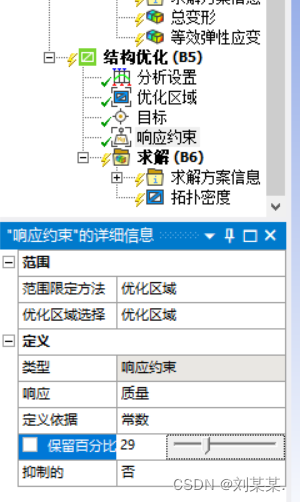

   点击响应约束，保留百分比 是留多少材料。一般为百分之三十。

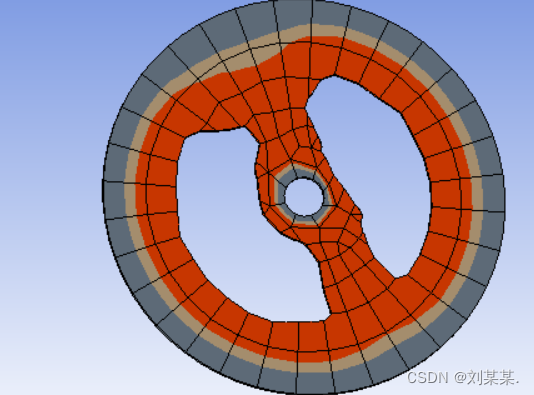

   得到之。后，右击求解里的求解



   这样做出来是有问题的，因为轮胎的受力不是360度的，应该像如图然后弄三个或者几个对称的就对了。
