使用ANSYS Workbench结合APDL语言建立移动高斯热源并进行温度场加载：焊接/激光加热仿真

      激光 能能够产生非常高的能量密度，因而激光加载过程中工件的温度场仿真就显得非常重要。下面介绍使用ANSY Workbench并结合经典的APDL语言进行工件在激光加载时的温度场仿真。

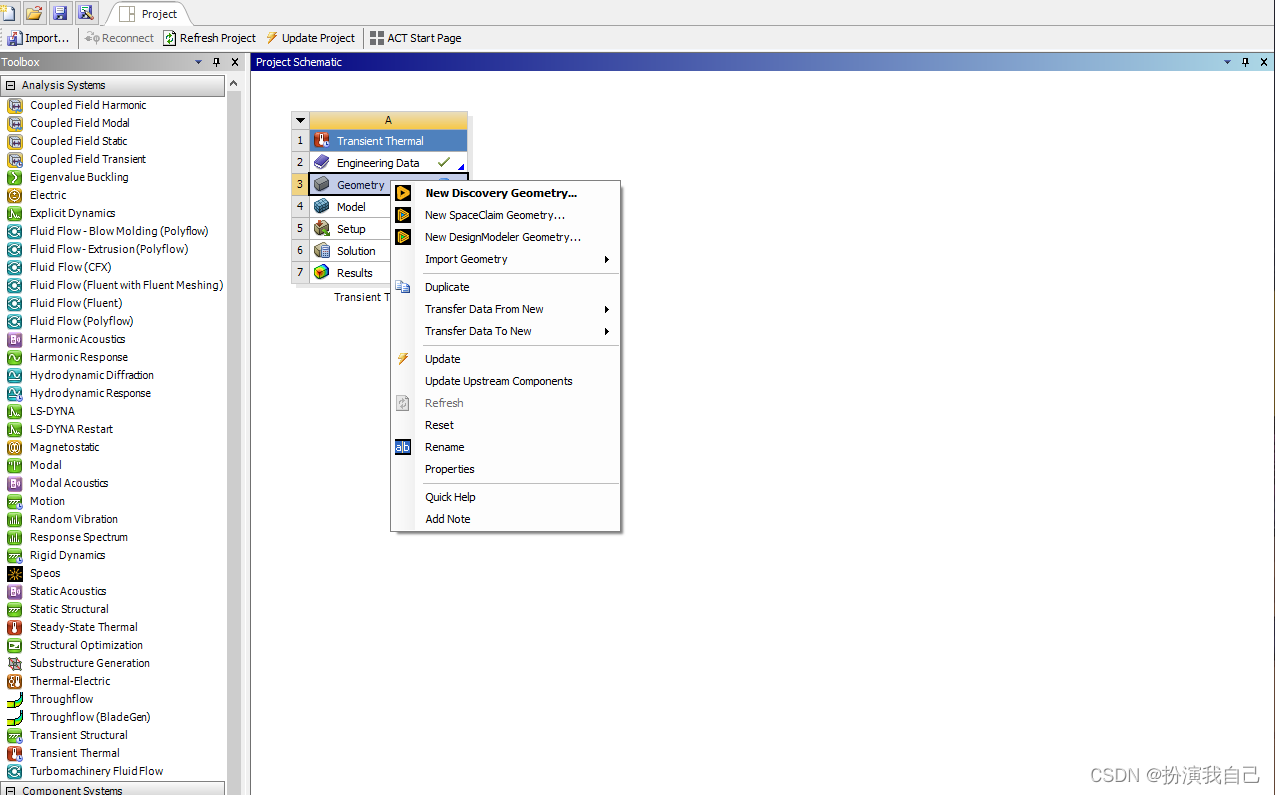

1、打开Workbench，建立一个瞬态热仿真模块，并建立或导入几何模型（切记要记住坐标系的位置）；

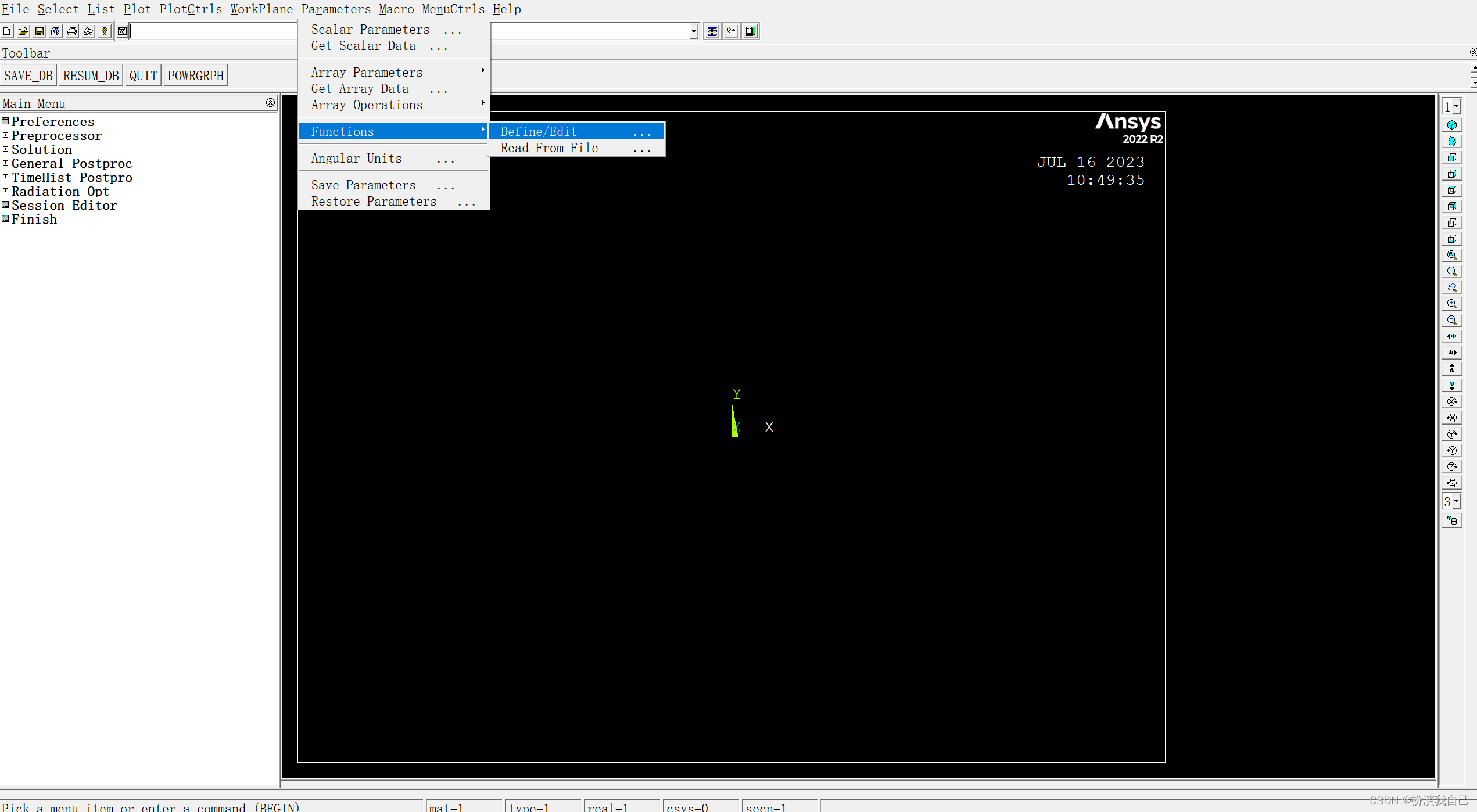

2、 在Workbench中保存项目，关闭workbench，打开Mechanical APDL（下文均称APDL），在上方菜单栏中选择Parameters-Functions-Define/Edit，进入 公式 编辑页面；

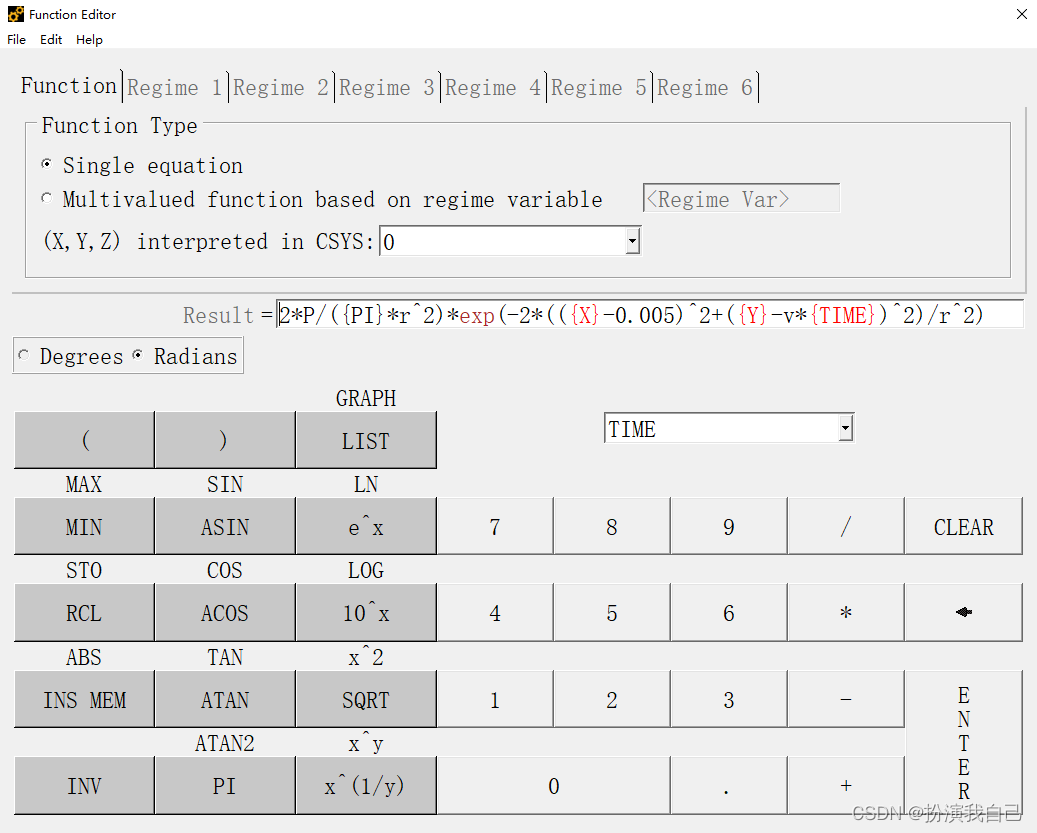

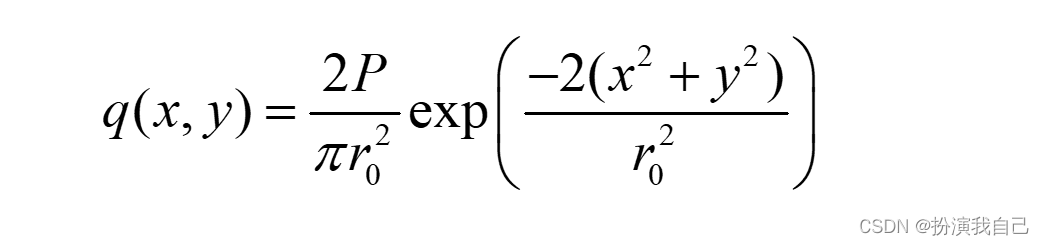

3、在Result=后面的编辑框中输入激光的热流密度函数，本文使用平面圆形高斯分布热源，其热流密度函数如下：

公式中的X、Y表示的是加载的位置，要与几何体建模中的默认坐标系对应，输入时公式中的X、Y、TIME参数都要在下面的小方框中选，输入后点击File-Save，保存刚刚输入的函数文件，文件名为HFLUX；（这里可以在公式前方输入一个参数a来定义工件材料对激光的吸收率）

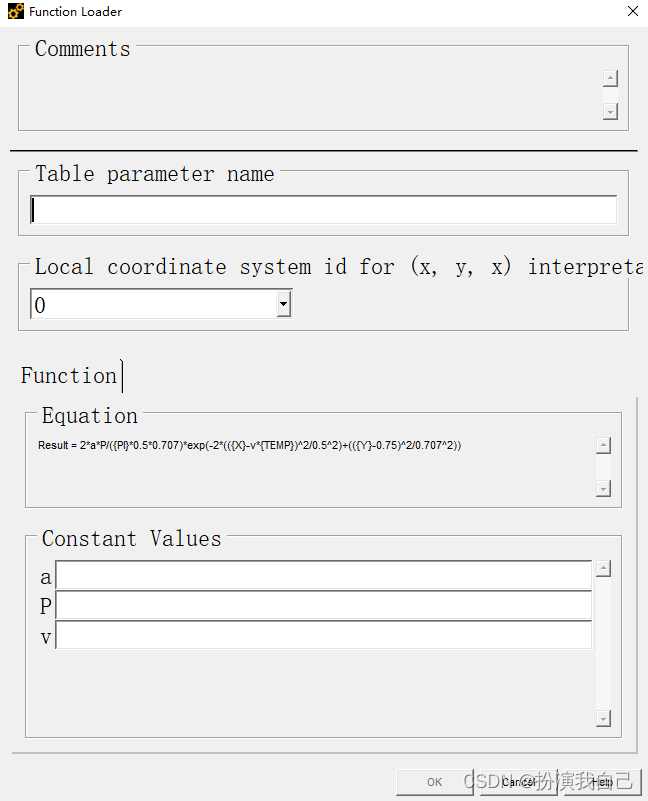

4、在APDL上方的菜单栏中选择Parameters-Functions- Read   From File，打开刚刚保存的HFLUX函数文件，

在Table parameter name中输入HFLUX，将该函数命名为HFLUX，在Constant Values中输入定义好的各个参数的值（注意单位），然后点击OK;

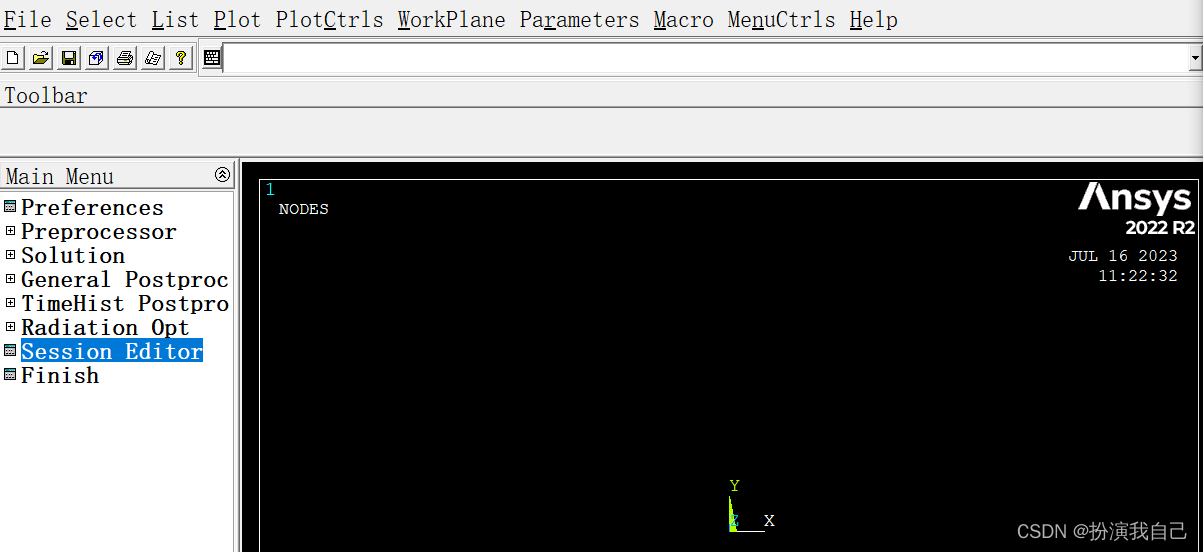

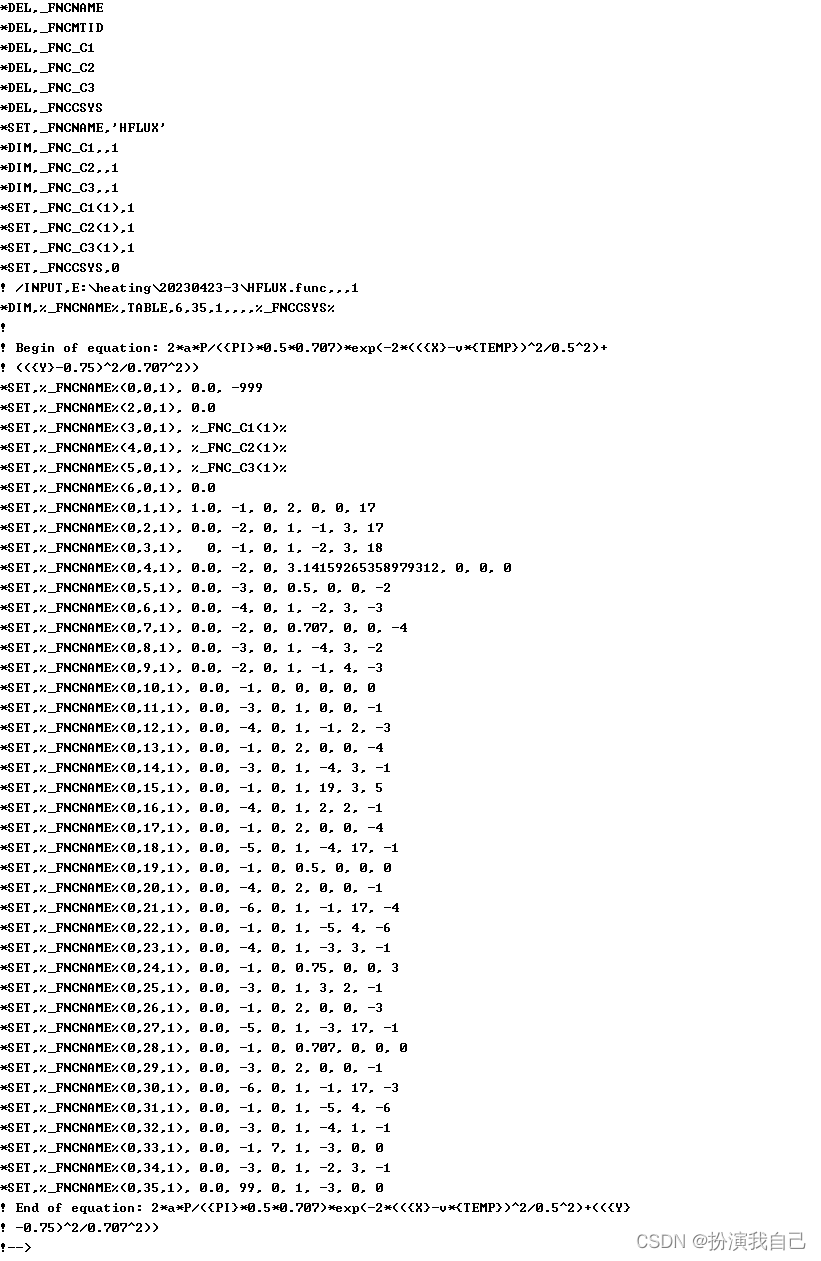

5、在APDL左侧菜单栏中点击Session Editor  ，在出现的界面中找到如下图所示的那一段代码（注意开头和结尾），将这一段代码复制到一个文本文件中保存以备后用；

6、关闭APDL,回到Workbench中，打开前面建立好的项目，点击模型进入到设置求解界面，然后进行常规的选择材料、划分网格、设置边界条件等操作。

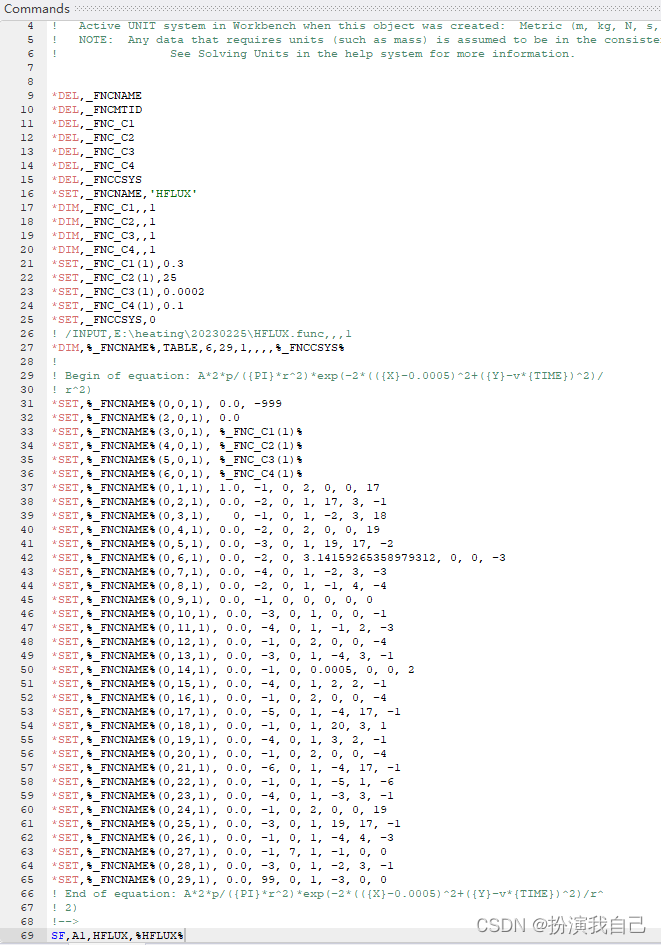

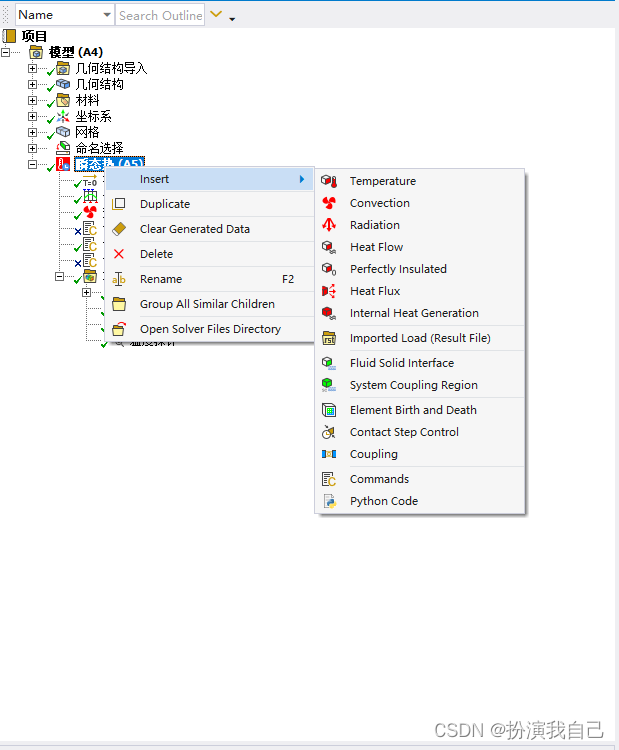

7、在左侧命令框中右键瞬态热-插入-Commands，插入一个APDL命令，将刚刚保存为文本的那一段代码复制到这里来，并在最后一行加入"SF,A1,HFLUX,%HFLUX%"这样一段代码，如图所示；

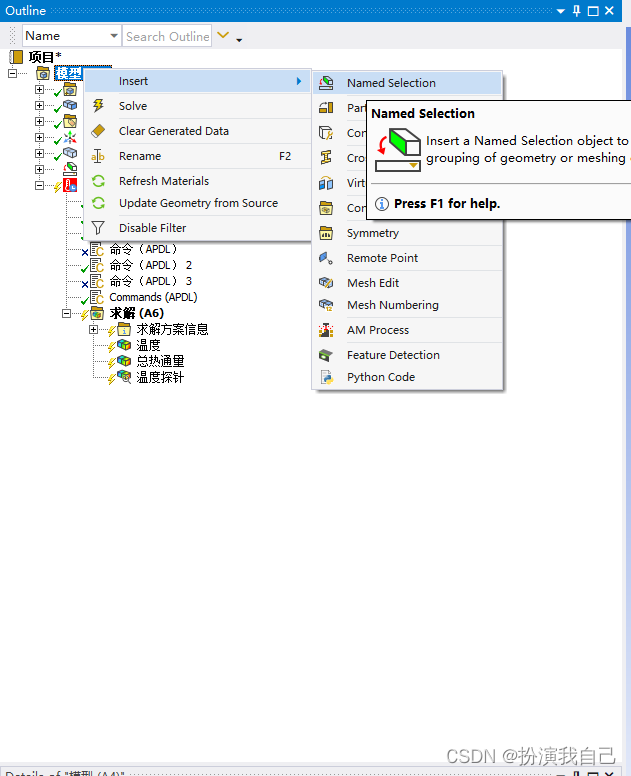

8、在左侧命令框中右键模型，选择 Insert  -Named Selection,插入一个命名选择；

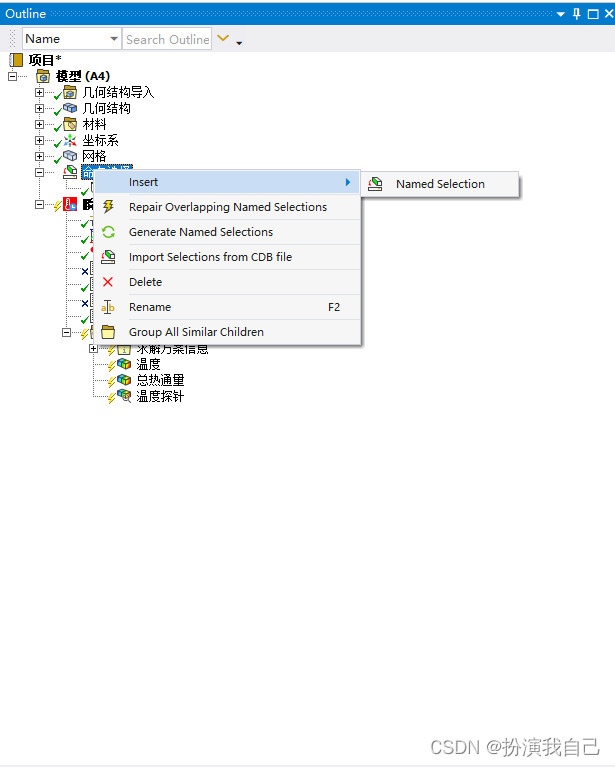

9、在右侧菜单栏中右键刚刚插入的命名选择，按下图进行操作，选择想要加载的面，并将该命名选择重命名为A1；

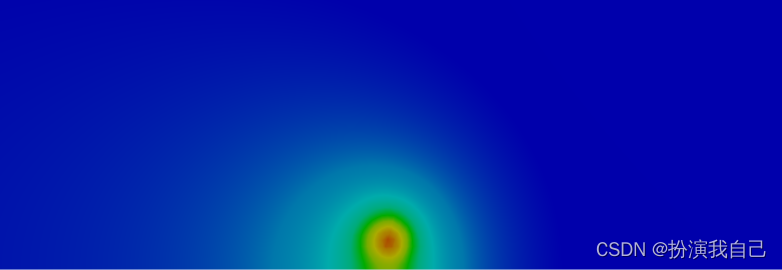

10、至此，左右的环节都已经设置好，最后进行求解和后处理，就能得到想要的结果了！

有什么问题欢迎各位小伙伴随时交流！！！
