【ANSYS Workbench仿真】看懂求解器输出信息：非线性分析收敛性判断与力不收敛原因

阅读数 5
点赞 0
article_banner
  • 非线性分析的收敛性
  • 求解器输出信息 求解器输出 Solver Output 求解监测 使用‘求解信息’进行结果追踪 牛顿残差 常见的不收敛问题 刚体运动 法向接触刚度太大 强迫的非线性，求解无法收敛 求解技巧 总结


非线性分析的收敛性

非线性结构分析的求解的收敛性是极具挑战性的，在密封 仿真 的过程中我深有体会，到底问题出在了哪里？网格？求解器设置？接触设置？乃至命令流的问题？要想明白问题出在哪里，能够分析求解器的输出信息是至关重要的。

   这里要感谢安世亚太。

求解器输出 信息

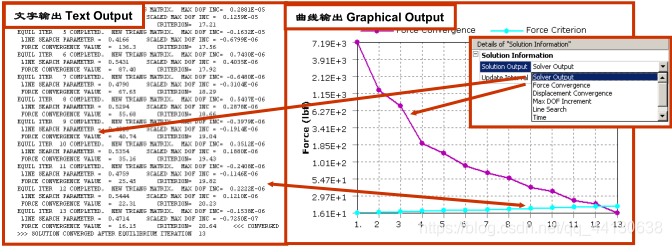

求解信息中最常用的是详细的求解输出（solve output）和力收敛曲线（force convergence）
在这里插入图片描述

求解器输出 Solver Output

在文本信息中依次是

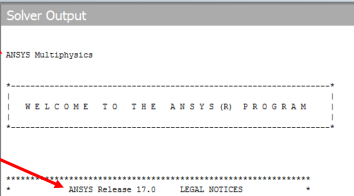

  • 使用许可和版本号
    在这里插入图片描述

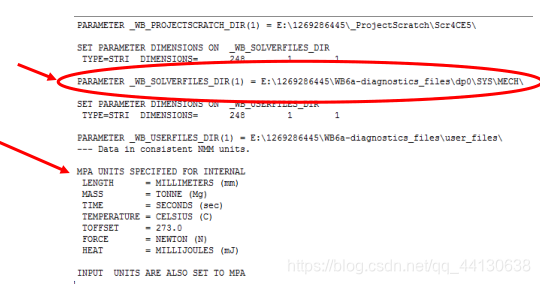

  • 求解文件的储存位置，求解器单位
    在这里插入图片描述
  • 接下来每行的开头都是****…，这一部分记录了单元数据。这个列表中不仅列出了模型中有多少部件，也列出了接触区域编号。

  • ANSYSCodeANSYS、abaqus等平台的仿真分析及ACT扩展


免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
