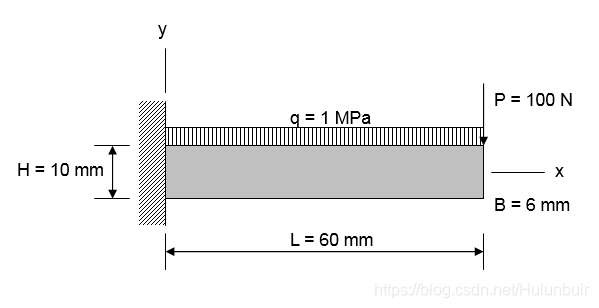

本文以如下图所示的悬臂梁为例,介绍 ANSYS 后处理中的结点解与单元解的主要区别。

悬臂梁长度为 60 mm,其横截面尺寸为 H×B = 10 mm × 6 mm。材料为钢材,牌号为 Q235B,其 弹性模量 为 200 Gpa,泊松比为 0.3。其端部承受集中荷载 P = 100 N,沿梁的长度方向承受均布荷载 q = 1 N/mm2 ,如下图所示:
参考资料: ANSYS工程分析-基础与观念 第三章 ANSYS快速浏览. 李辉煌.
https://wenku.baidu.com/view/43fd352658fb770bf78a55b3
FINISH ! 退出当前处理器
/CLEAR,ALL ! 清除所有
! Units: N, mm, t
/PREP7 ! 访问前处理器
BLOCK, 0, 60, -5, 5, -3, 3 ! 创建六面体
/VIEW,, 1, 1, 1 ! 设置视图

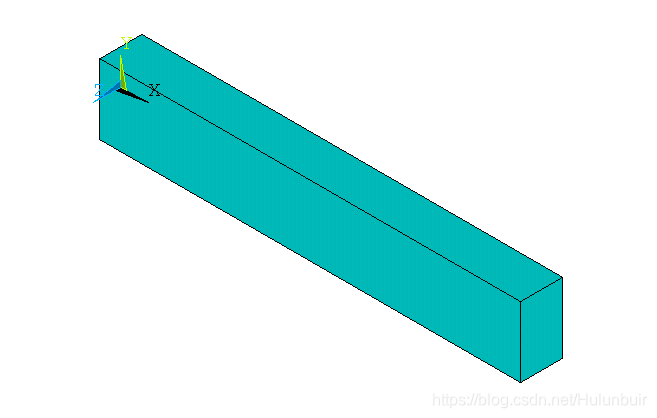

VPLOT ! Plot Volumes
当用户自定义视图时,即确定观察模型的角度时,需要执行 /VIEW 命令。我们需要确定视线的方向,即从何点看向何点,此时,我们需要给定视线的方向向量,该向量的起点称为视点,ANSYS默认为点 (0,0,1);向量的终点称为目标点,该点坐标不可更改,始终为全局坐标系的原点即点 (0,0,0)。实际上,/VIEW 命令是用来定义一个新的视点的,第 1 个参数是window 的编号 (graphics window 可以切割成很多个 windows), 默认值 为 1,第 2、3、4 个参数分别是视点的 x、y、z 坐标值。此时,我们定义的视线方向是 从点 (1, 1, 1) 看向点 (0, 0, 0) 。

ET, 1, SOLID185 ! 定义单元类型
MP, EX, 1, 200000 ! 定义弹性模量
MP, NUXY, 1, 0.3 ! 定义泊松比
TYPE, 1 ! 激活单元类型号1
MAT, 1 ! 激活材料号1
ESIZE, 3 ! 单元尺寸设置为3
VMESH, ALL ! 执行分网

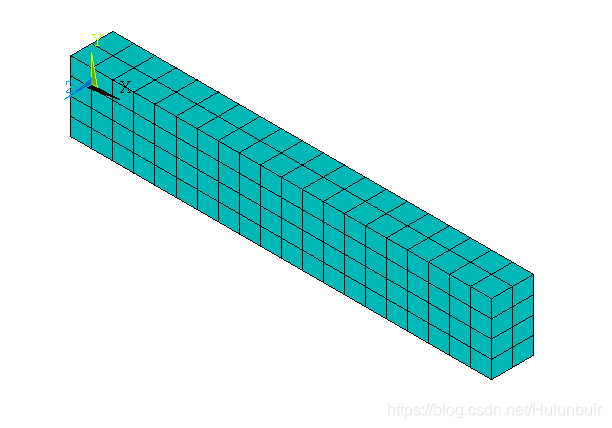

EPLOT ! Plot Elements
FINISH ! 退出当前处理器

/SOLU ! 访问求解器
NSEL, S, LOC, X, 0 ! 选择x坐标值为0的全部结点
D, ALL, ALL, 0 ! 指定边界条件为固定约束
ALLSEL,ALL ! 全选
NSEL, S, LOC, Y, 5 ! 选择y坐标值为5的全部结点
SF, ALL, PRES, 1 ! 施加均布荷载
ALLSEL,ALL ! 全选
N1 = NODE(60,-5,-3) ! 获取坐标值为(60,-5,-3)的结点编号
N2 = NODE(60,-5,3) ! 获取坐标值为(60,-5,3)的结点编号
F, N1, FY, -50 ! 施加集中荷载
F, N2, FY, -50 ! 施加集中荷载
ALLSEL,ALL ! 全选

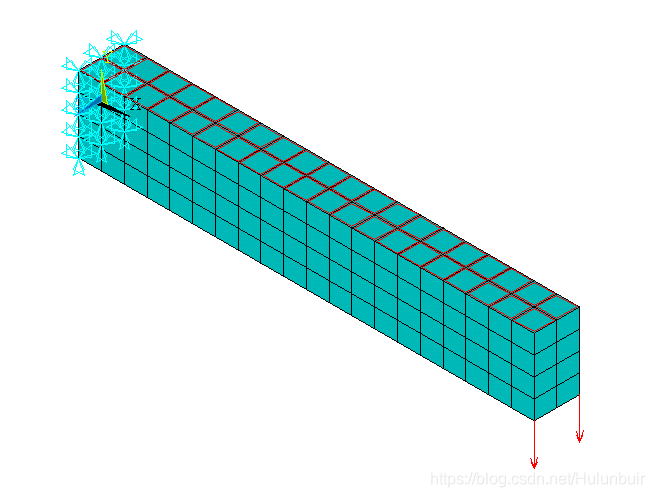

EPLOT ! Plot Elements

梁自由端施加集中荷载时,按理说应该在梁宽度中央结点处直接施加一个 100 N 的荷载,但有时宽度中央不一定存在结点 (本例只是恰好有),比较保险的方式是把 100 N 分成两个 50 N,分别施加到两个端点上,即在编号为 N1 及 N2 的结点上各施加大小为 50 N 方向为 -y 的集中荷载。其中 NODE 为根据结点坐标值获取对应的结点编号的 ANSYS 内置函数。根据圣维南 原理 ,此种加载方式并不影响远端的计算结果。
ANTYPE,STATIC ! 设置分析类型为静力分析

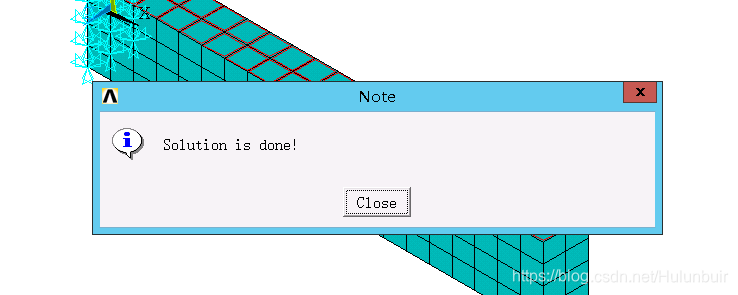

SOLVE ! 提交求解器进行求解
FINISH ! 退出当前处理器

ANSYS 提供了两个后处理器:通用后处理器 (POST1) 和 时间历程后处理器 (POST26)。通用后处理器 (POST1):用来观察整个模型在某一时刻的结果。时间历程后处理器 (POST26):用
