ANSYS中的单位制与坐标系简介

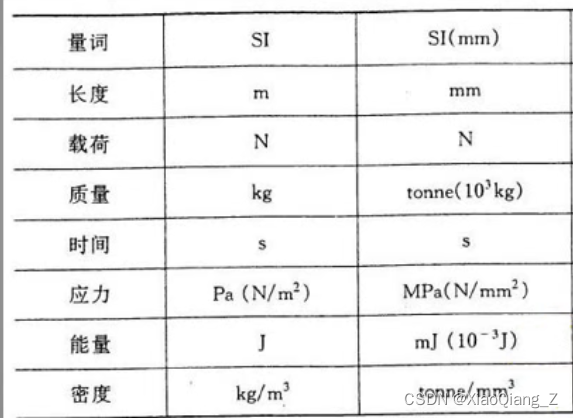

一、ansys中单位简介

ansys classical 中无具体单位规定，只需全局统一即可。

举例：

eg1: mp,ex,1,2.1e5

     mp,prxy,1,0.3

     mp,dens,1,7850e-12

eg2: mp,ex,2,2.1e12

       mp,prxy,0.3

       mp,dens,2,7850

7850kg/ m ^3 = 7850e-12;

二、ansys中坐标系介绍

2.1 全局 坐标 系（Global CS）

坐标系激活命令：(CSYS,num)

1、笛卡尔坐标系（cs,0）

注：默认激活坐标系为笛卡尔坐标系；

2、柱坐标系（cs,1）

3、球坐标系（cs,2）

4、工作平面坐标系（cs,4）(Working Piane CS)

①、工作平面坐标系只可能是笛卡尔坐标系;

②、作用：2-D作图平面;用于基本图元(关键点、线、面)的定位和定向默认与全局坐标系的XOY平面重合;其他用途:切割图元;

③、工作平面旋转(Wprota)、移动(Wpoffs)、复位(WPCSYS,-1);

④、工作平面坐标系标识号:4;

5、局部坐标系（Local CS）

①、特定位置创建的坐标系；

②、 类  型可以为笛卡尔、柱坐标系、球柱坐标系；

③、可以绕坐标轴转动；

④、创建命令Local，需要指定坐标系编号(>=11),采用CSYS命令激活；

6、节点坐标系与结果坐标系

节点坐标系：

①、方便特定荷载的施加(例如径向位移)；

②、默认平行当前激活坐标系；

③、修改 命令 NROTAT；

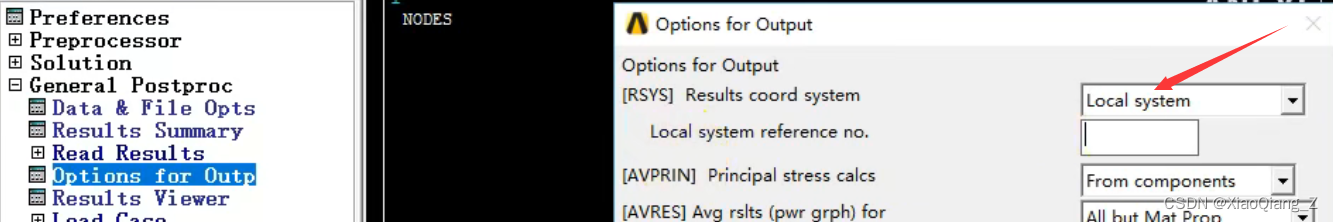

结果坐标系：

①、所有 后处理 都在结果坐标系下；

②、默认时, 软件 会将所有结果旋转到全局直角坐标系，包括旋转后的节点
