[Altium Designer 2020 硬件设计]安装指南

下载地址

       由于文件太大， CSDN 一次只能上传1G大小的文件，我把这些上传到百度云盘里面了。

大家自行下载一下安装包：

软件安装包：

           链接：https://pan.baidu.com/s/1UfhCaZOjdj7pXF6WeU1v8g

           提取码：csdn

常用器件 3D库（需要使用到）：

           链接：https://pan.baidu.com/s/1ZbVld6SsYwwPUvuTPlHY-w

           提取码：csdn

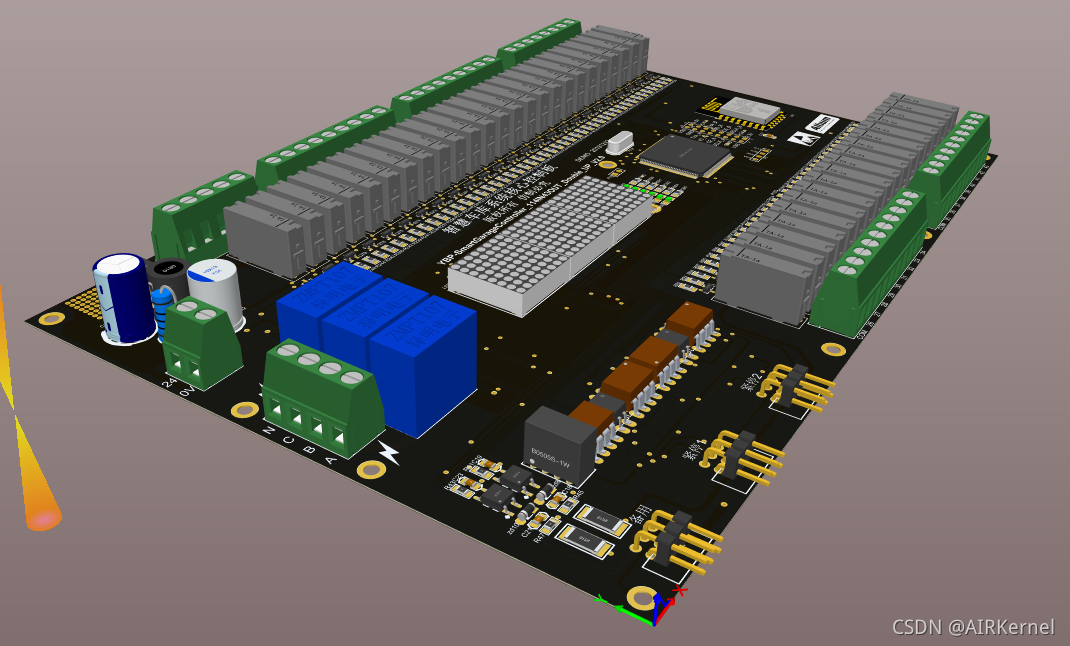

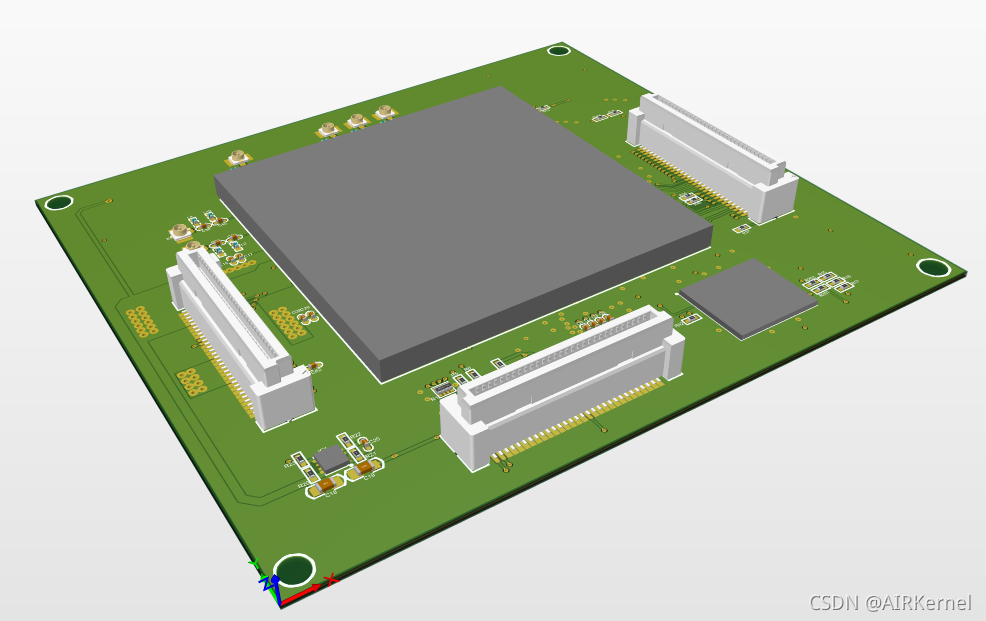

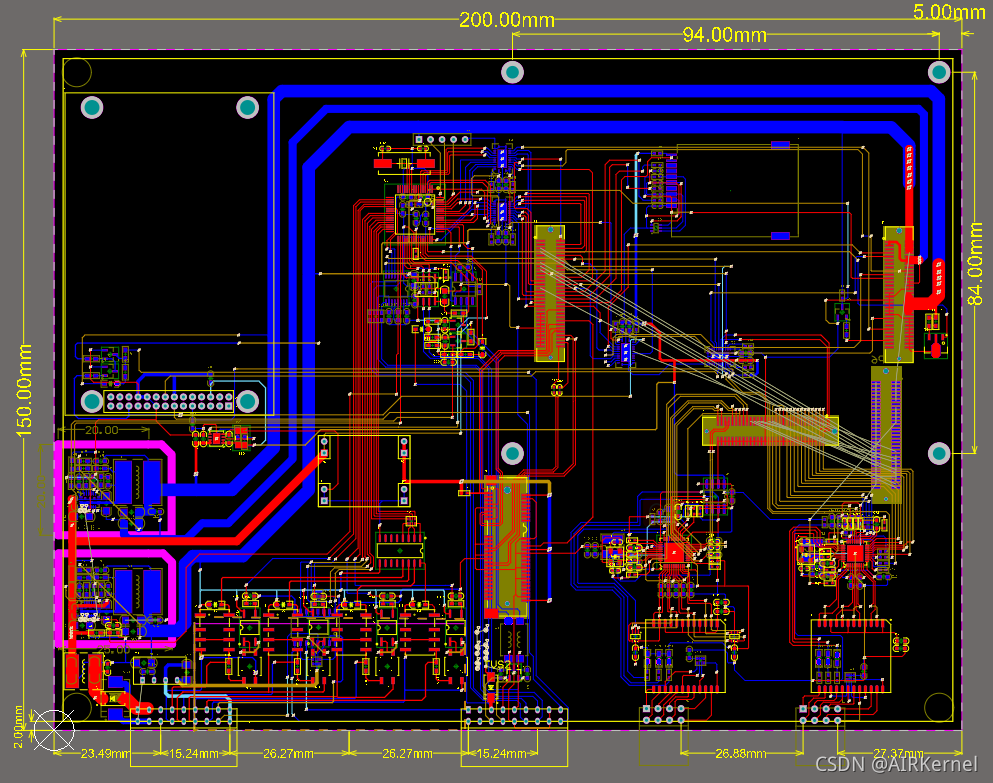

先看一些效果图吧。都是博主做过的一些 项目  。

一、安装AD2020

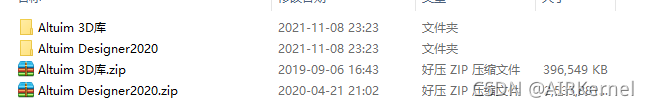

   解压两个压缩包

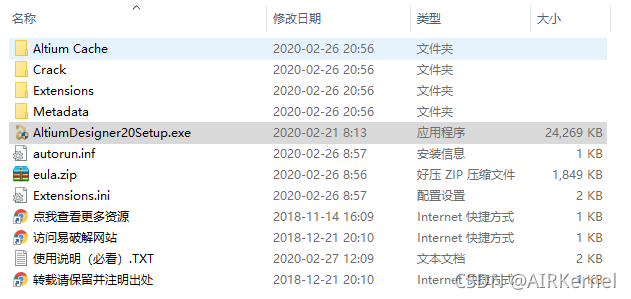

   进入到Altuim Designer2020内，解压Altium Designer v20.0.13.296 Patched

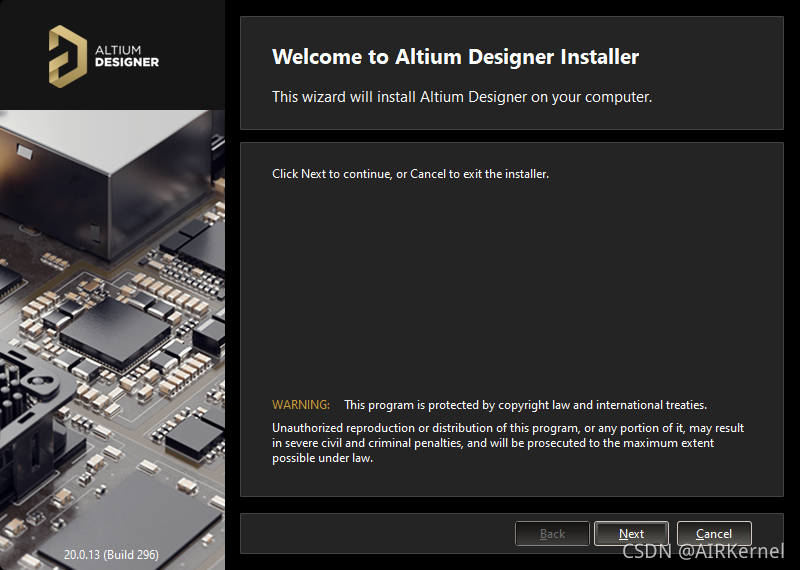

   解压后，运行        AltiumDesigner20Setup.exe，进入安装程序。

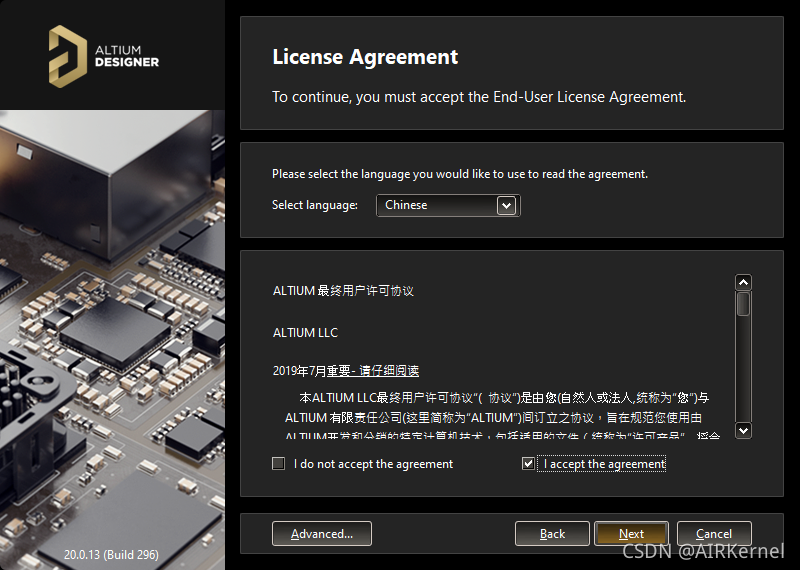

   选择 中文 ，接收协议

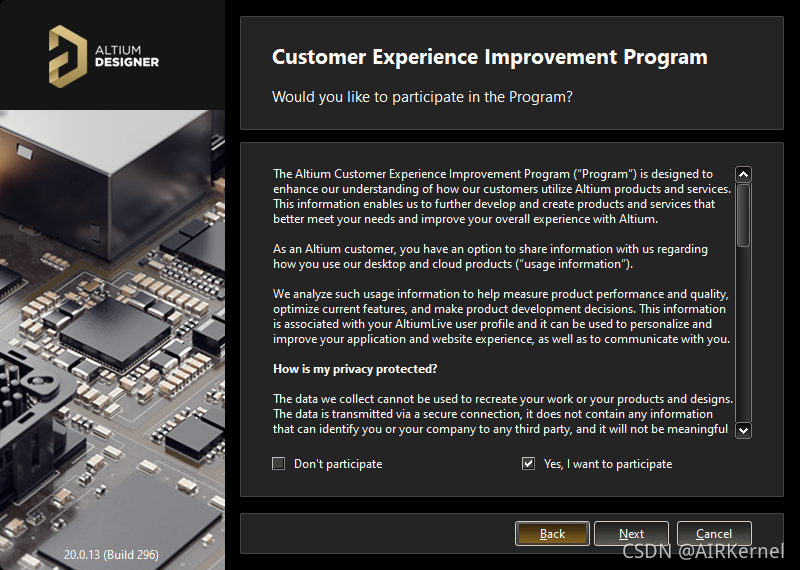

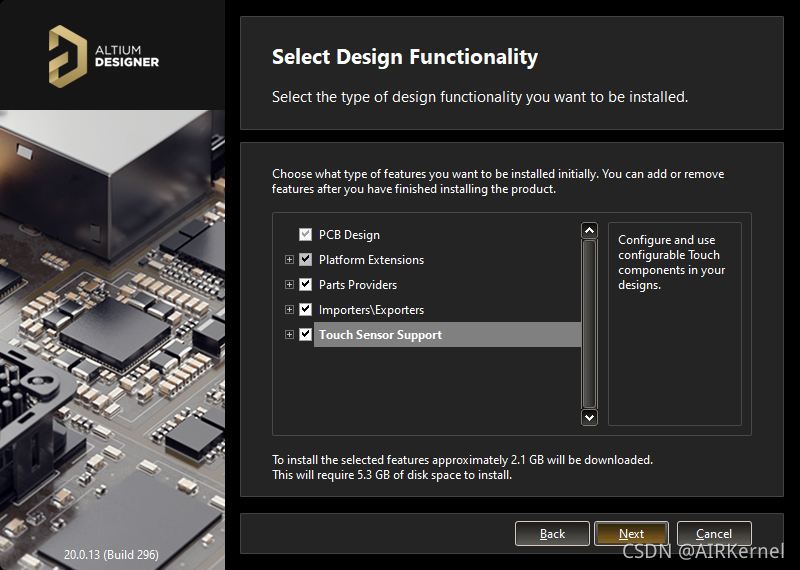

根据需要勾选选项。

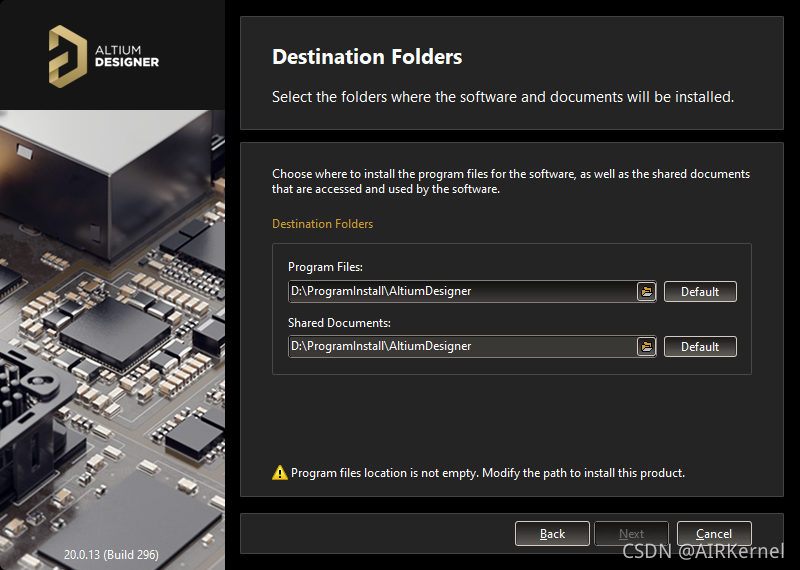

   选择安装的路径、共享文件的保存位置，这个大家可以自定义。


   然后下一步，next

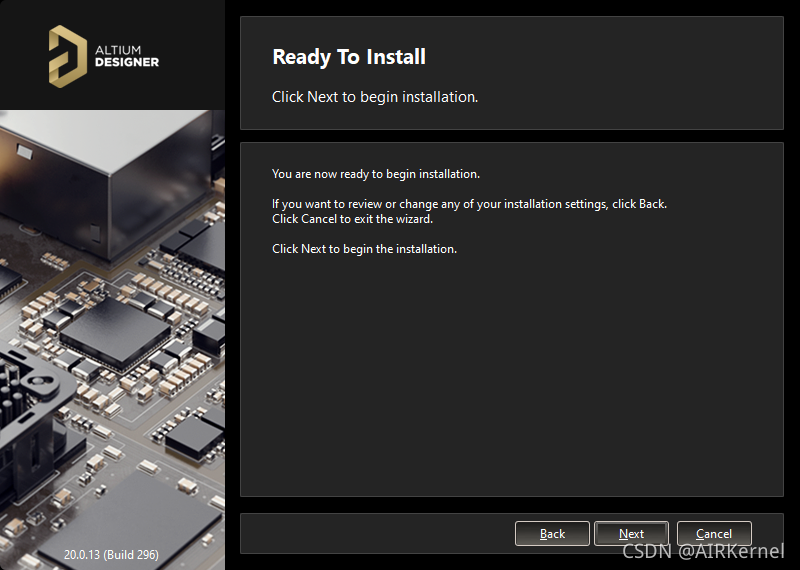

   next

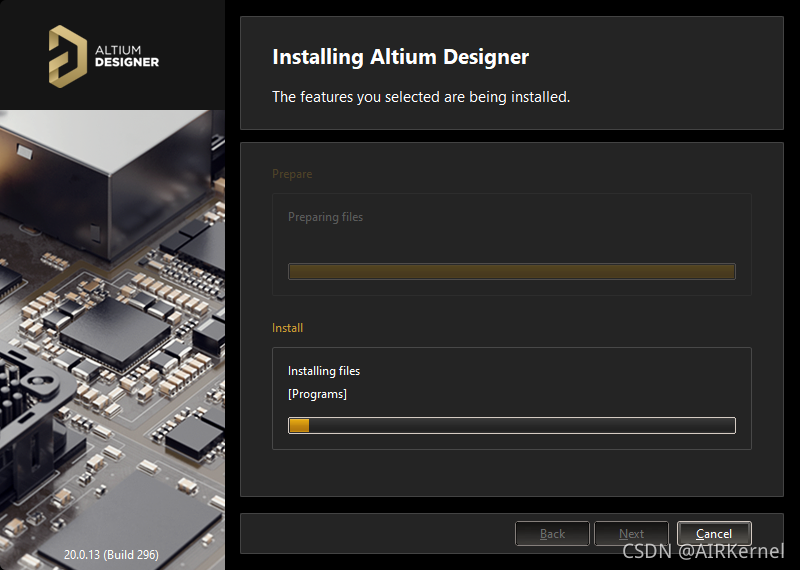

   等待安装结束

二、激活AD2020 （有条件的，大家支持下正版）

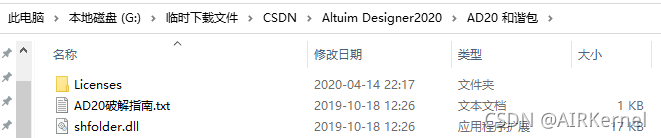

1、打开AD2020和谐包，拷贝 shfolder.dll 到 Altium Designer 20的安装目录下，该目录应该包含文件“X2.EXE”。

   2、注意，如果该目录下已有shfolder.dll这个文件，直接覆盖掉它.

   3、运行Altium Designer 20即可, 在AD20主界面的”License Manager“中选择【 Add   standalone license file】导入破解包中”AD20和谐包/License“目录下的任意一个.alf文件即可，也可以点击主界面右上角的那个用户小图标打开”License Manager“窗口导入License。

   4、完成激活。

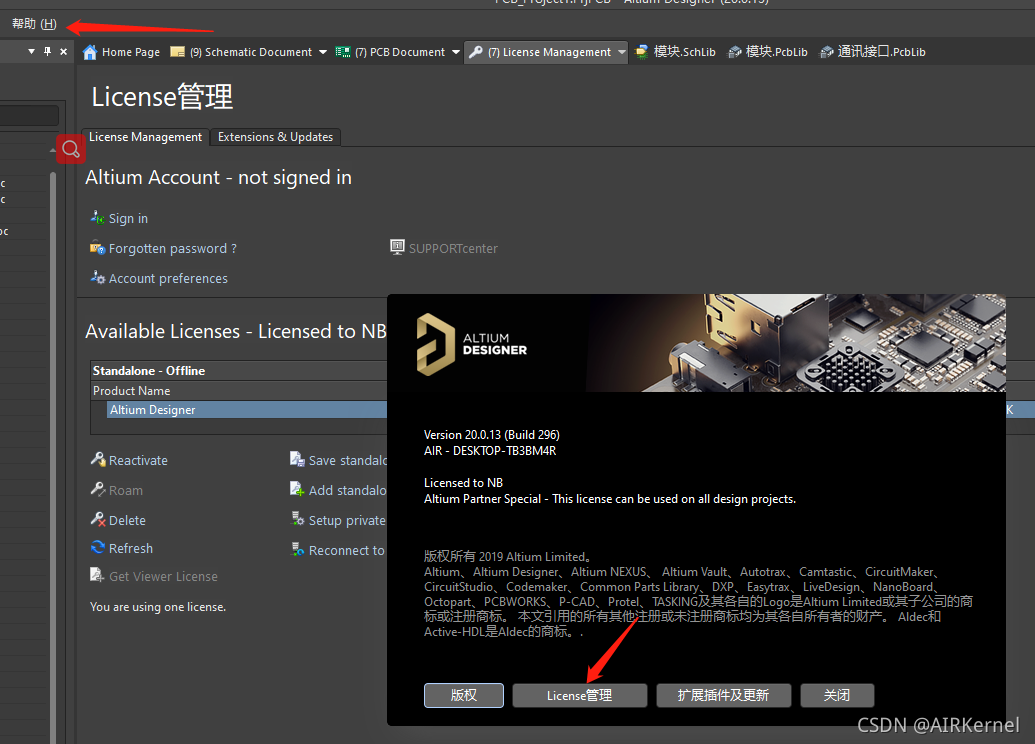

点击帮助，关于，进入如下页面，点击License管理。

   完成激活后，即可使用完整版的AD2020.

三、封装库文件导入

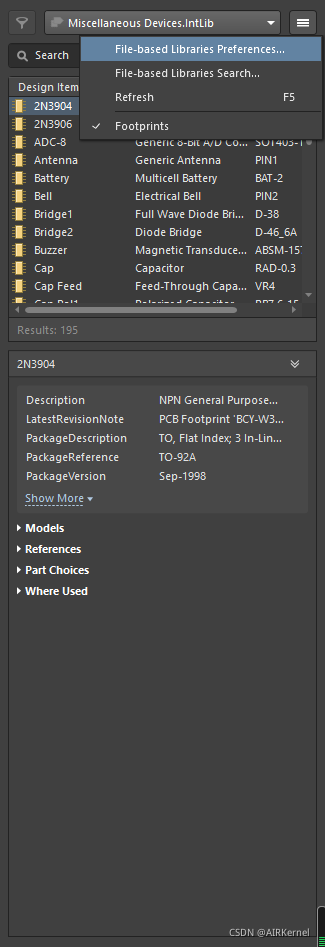

右下角Panels，打开 Components  ；然后点击右侧的多功能框。进入管理页面。选择第一个。

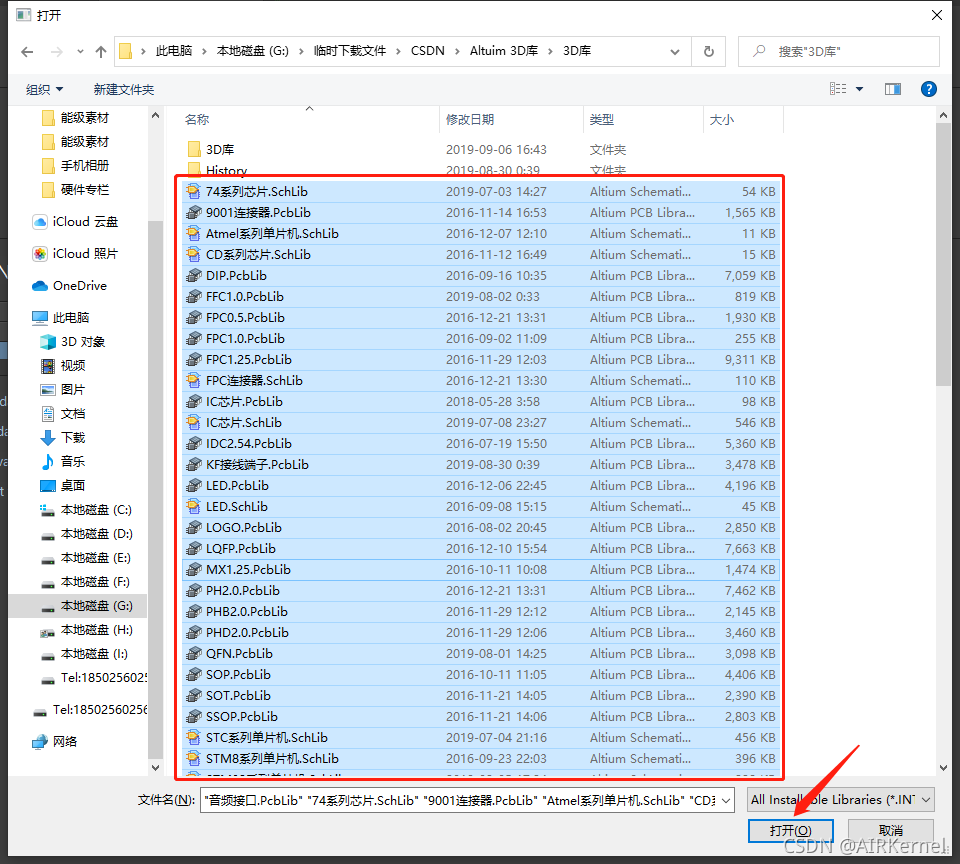

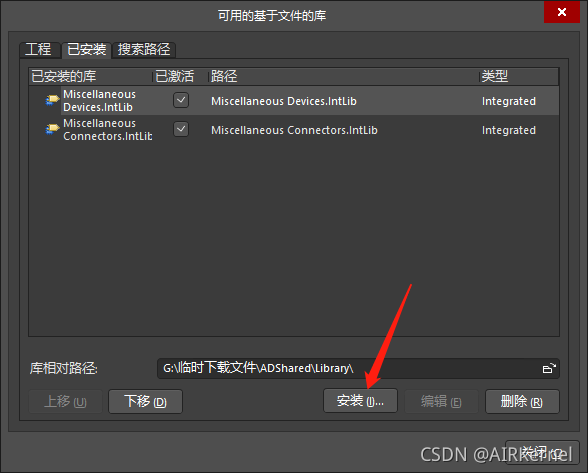

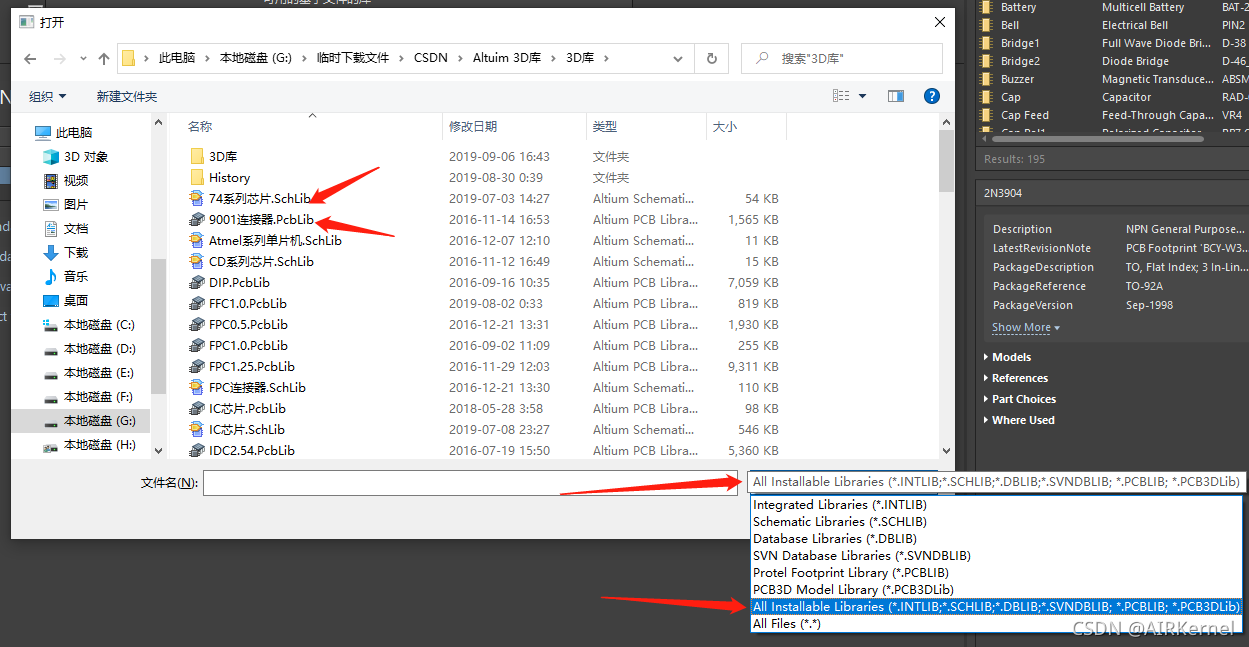

点击安装。然后选择要安装的 .SchLib（原理图库） 和 .PcbLib（PCB封装库） 文件

可以多选安装，不过时间可能会久一点，耐心等一下，如果出现卡死，那就请多分几次安装吧，毕竟电脑性能不大一样。

   选择完以后，点击打开，即可进入安装。稍作等待。

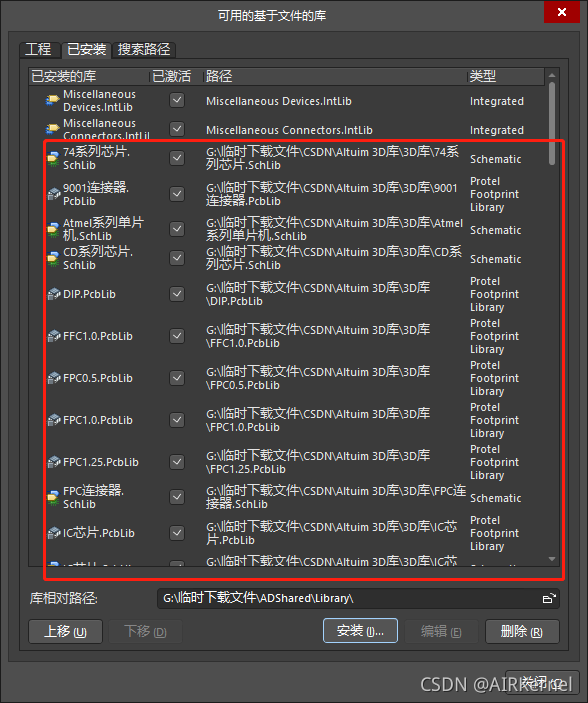

安装好以后，如下图：


   然后点击关闭即可。

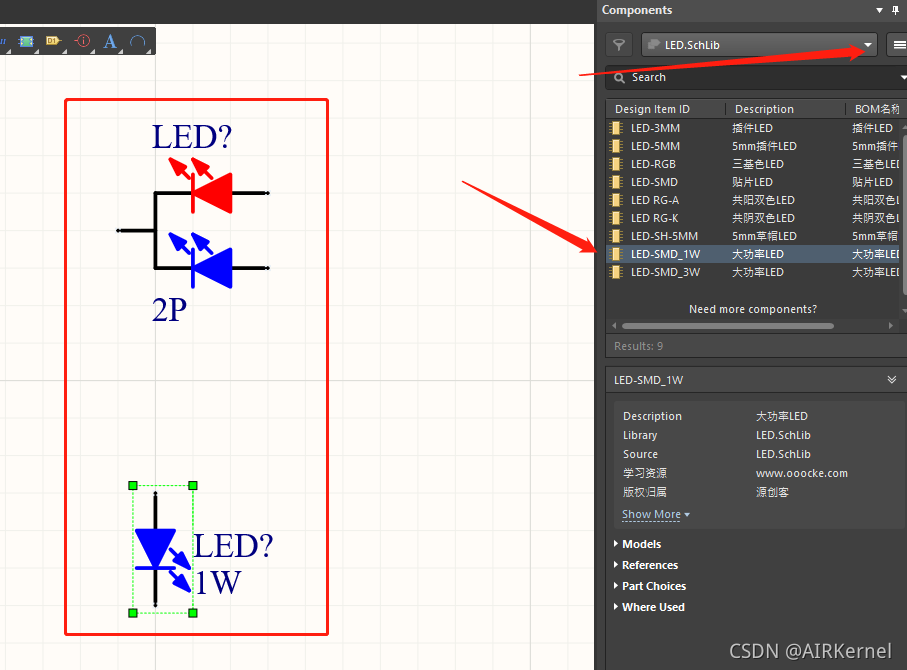

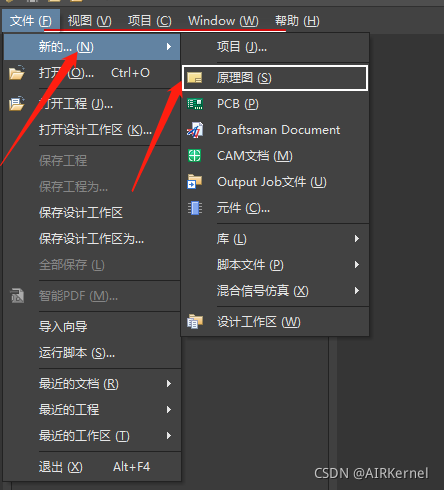

可以尝试创建一个原理图看一下：

在右侧 Componens内选择合适的库，然后随便拖拽里面的元器件到原理图，表示封装已经安装完毕！

Good Luck ！
