Altium Designer从数据库中调用元件属性：智能管理

       在AD绘制原理图时，有时候单块板子所包含的元件会特别多，此时如果一个一个手动添加，将会浪费太多时间，本人之前在查找相关 资料 后，找到一个快捷的方法，可以直接从数据库中调用元件属性。

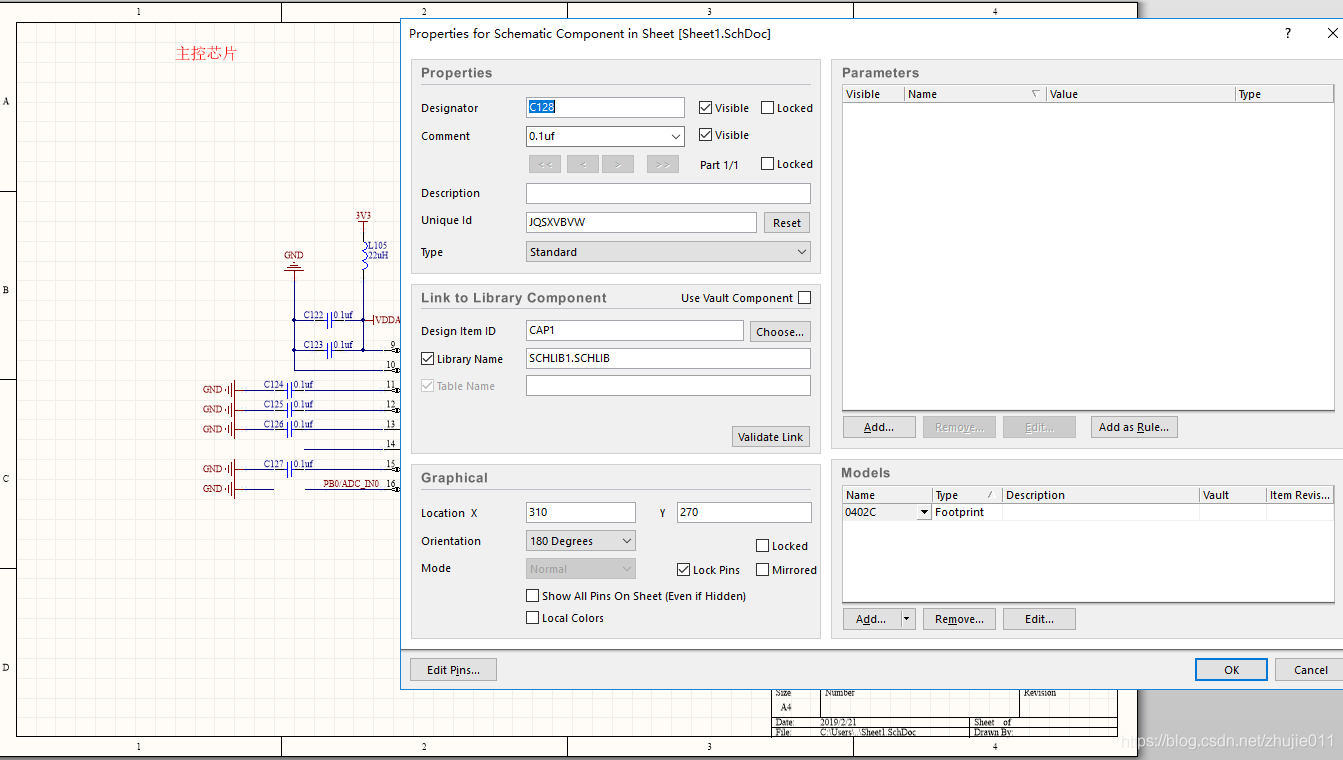

       刚创建好的原理图文件，此时打开一个元件的属性，Description和Parameters都是空的。（PS：不是空的也可以，之后导入完成后，会覆写这些栏目）

导入流程：

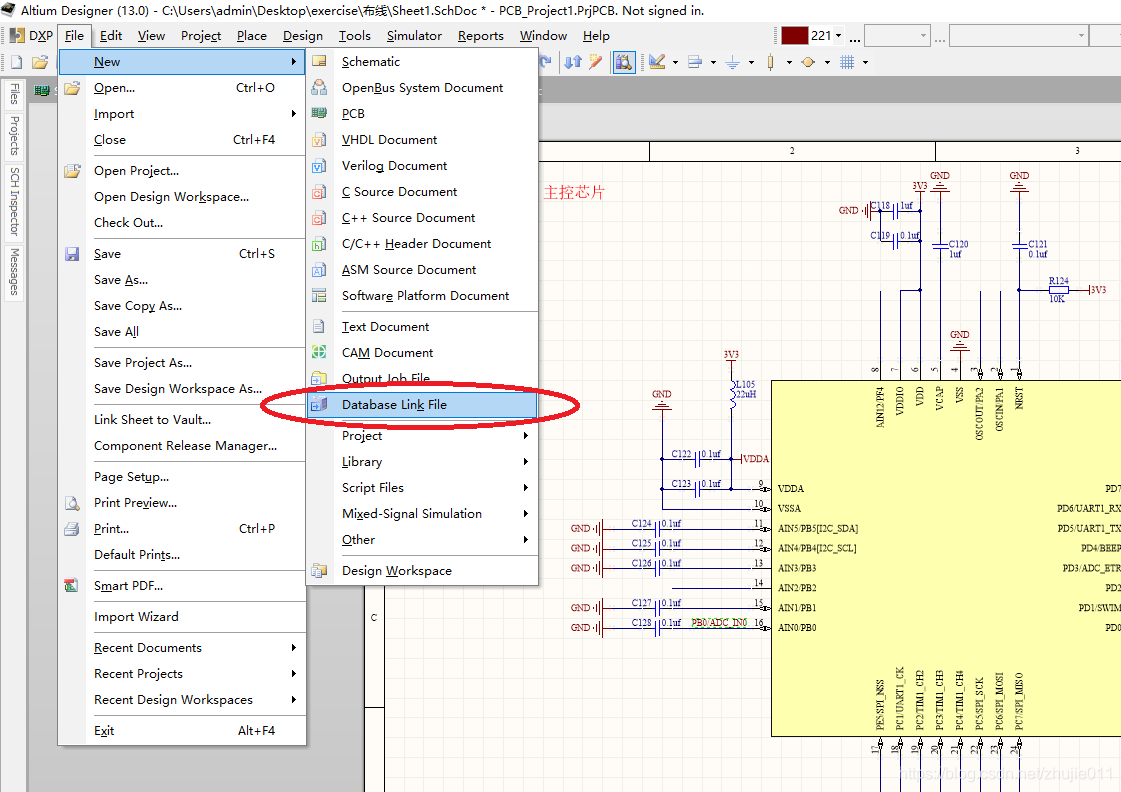

1、在AD工程目录下新建”数据库链接文件（Database Link File）”

2、在生成的Database Link File进行如下操作：（在关联过程中所关联的数据库文件必须打开）

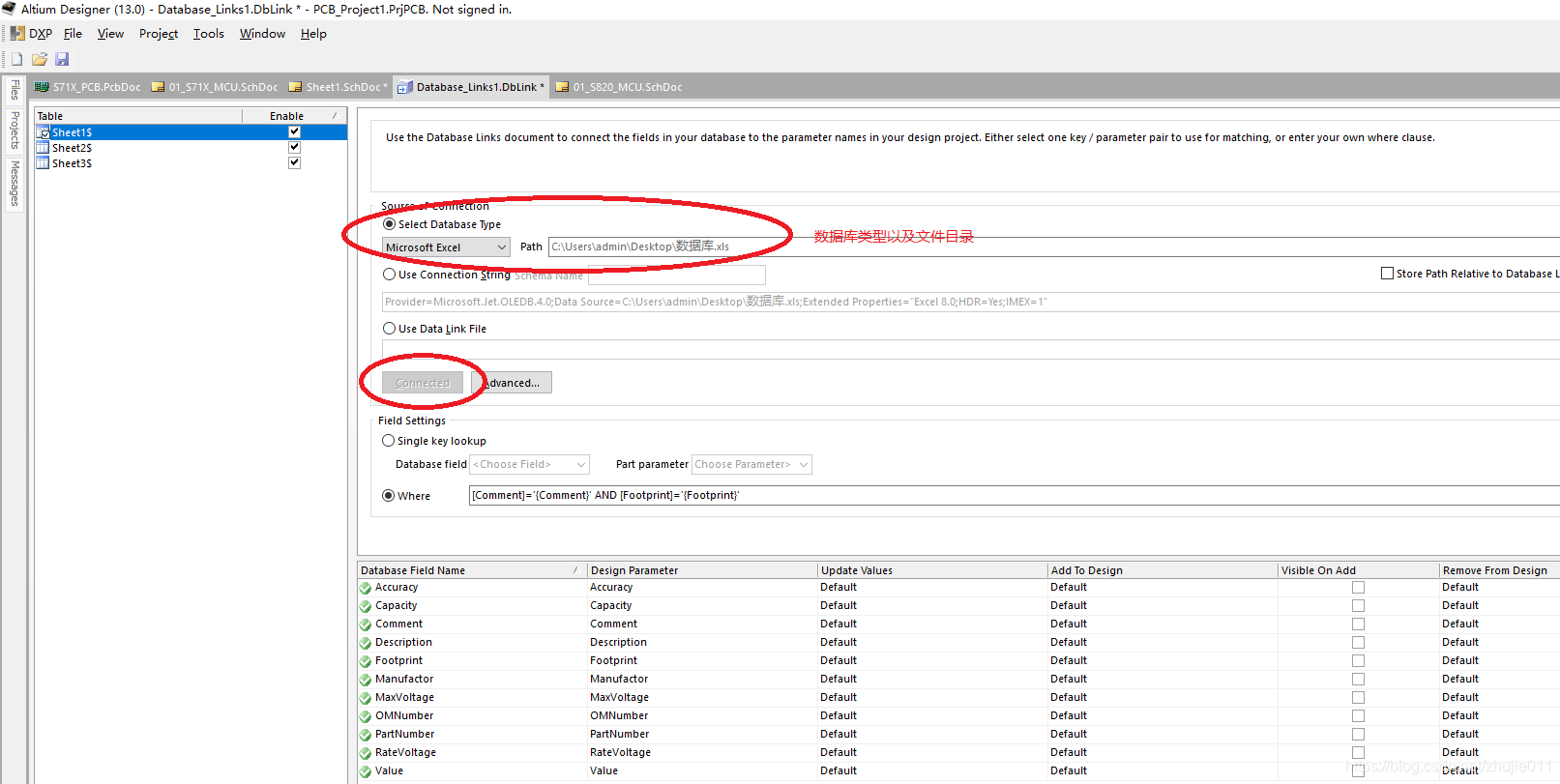

   第一步：在Source of Connection区域中对链接的文件进行定义

             首先选择文件的类型（我这里是Excel文件），然后在Path中添加文件路径

第二步：第一步完成之后，下方的Connect按键会变成粗体，点击此按键，进行链接，此时 下方会出现相关数据库中的内容。

第三步：指定匹配标准（推荐Where查找，Where查找的优点在于提高了查找的精度（因为有时某个元件的相关属性会和其它原                件的属性重合，例如10K 0402R 和10K 0603R，如果此时采用简单的以‘Comment’为条件的单键查找，此时匹配时就会                出错））

单键查找：此时可以再Datebase field选择我们匹配时对应的属性（在Excel文件中为每一列的名称）例如：选择Comment时，之后再导入相关元件属性时，如果原理图上的Comment与表格中的Comment对应，那么就会将此Comment所在行的所有属性添加到该元件中。

Where查找：

选中Where查找后，此时Where后的框就变成 可编辑 框，在框中写入匹配规则：

[Comment]='{Comment}' AND [Footprint]='{Footprint}'

意思是匹配时需同时满足Comment和Footprint相同的规则

第四步：保存改Database Link File文件到该工程目录下。

3、导入元件属性：

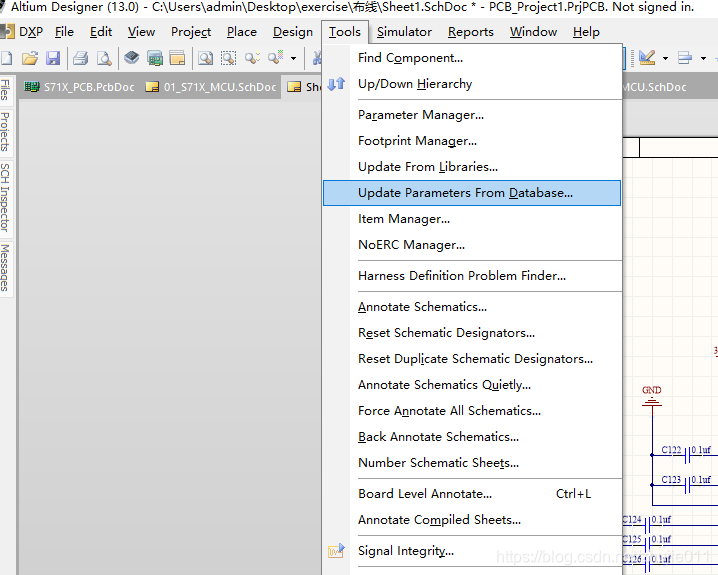

第一步、在原理图文件下的 Tools  工具栏下选择Update Parameters From Database

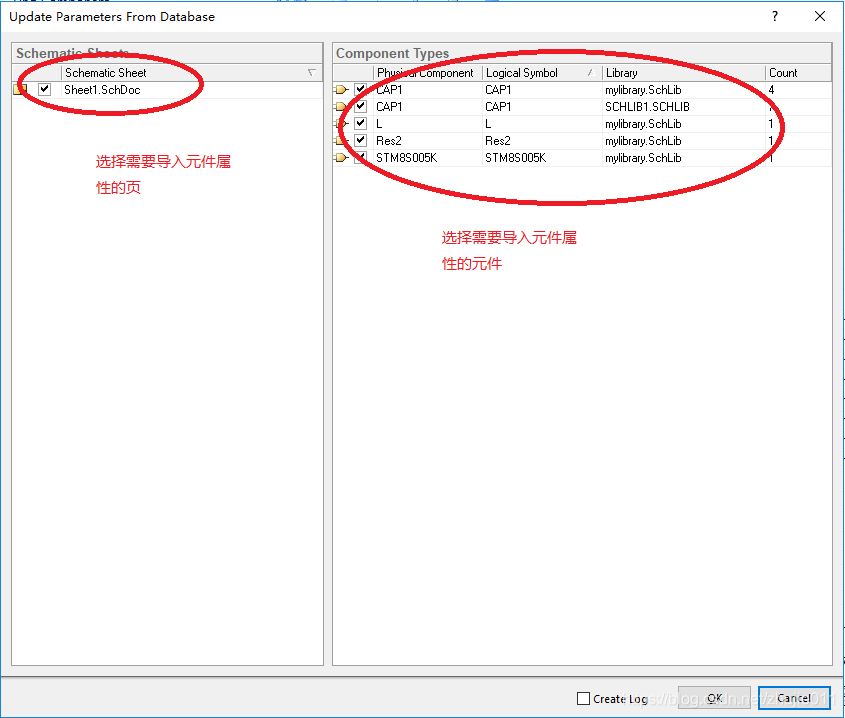

第二步：选择需要导入元件属性的页以及元件，之后点击OK；

第三步：在 Select   Parameter Changes界面点击Accept Changes（Create ECO）

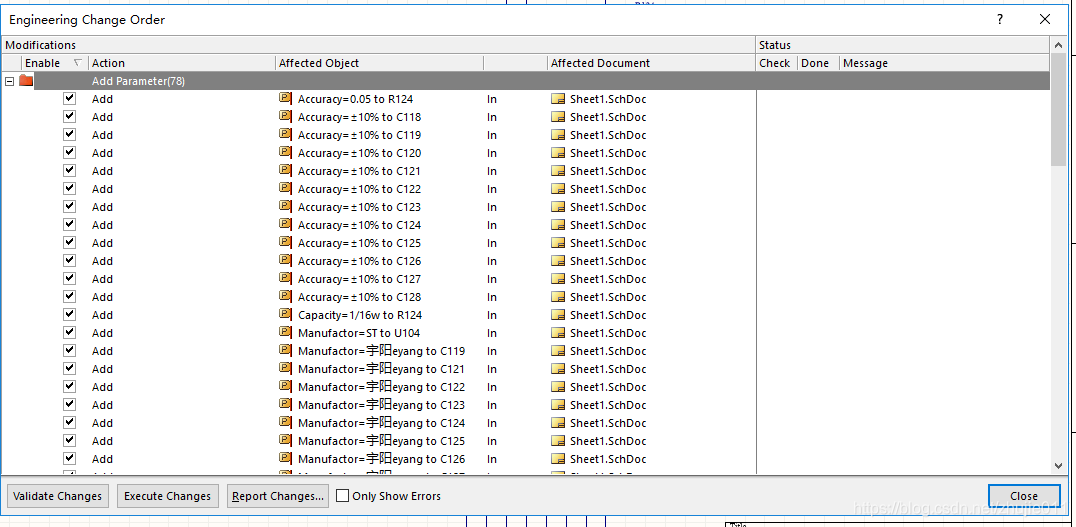

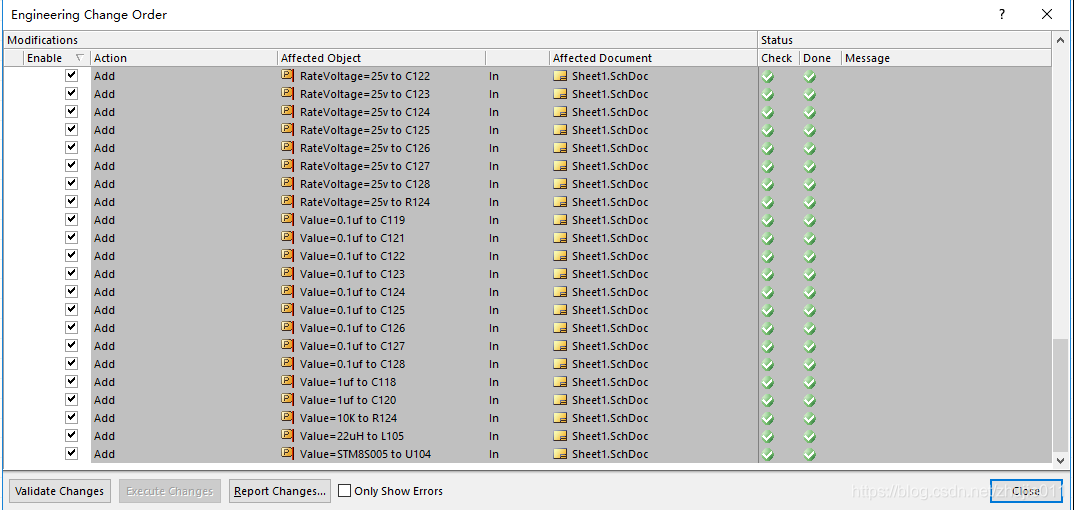

第四步：在Engineering Change Order界面上点击Execute Changes，完成后点击Close

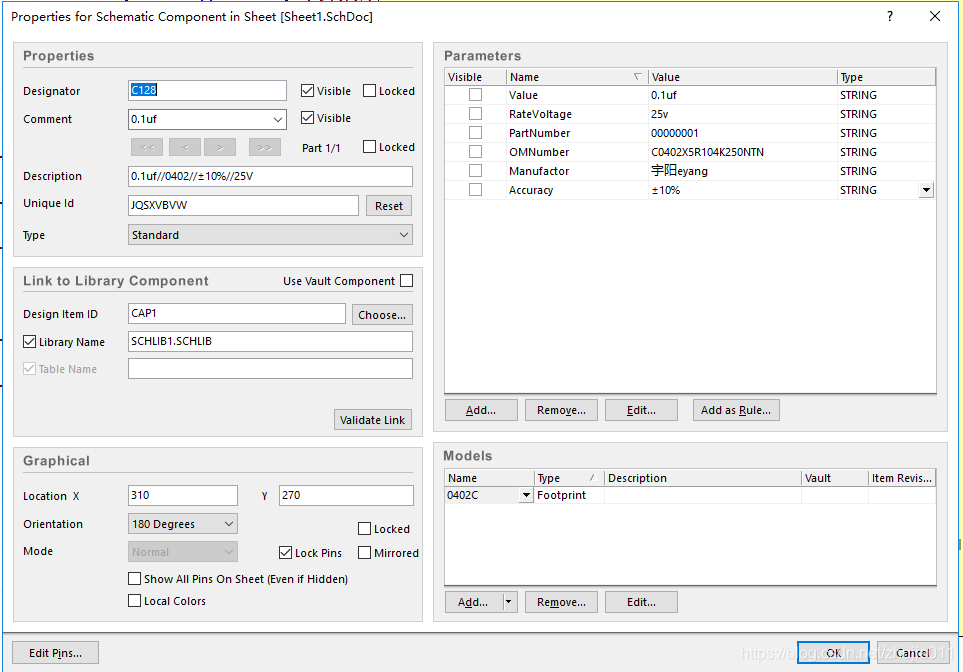

此时，元件的相关属性就导入成功了。
