SolidWorks_Adams_Simulink联合仿真简易教程

简介：本文将从以下几方面讲述（同时说明一下，我所使用的的软件版本分别为solidworks2016，adams2017，matlab2018a）该文章用到的相关文件在该连接中 链接https://pan.baidu.com/s/1Sv5wVeCF0CqMGv2waMdoMg 提取码：gvfr

• solidworks建模和导出
• 一、slidworks建模 二、模型导出 1.保存 2.导出
• adams模型导入和控制系统搭建和导出
• 一、 adams模型导入 1.打开Adams，点新建模型 2.确定相关设置 3.导入Parasolid文件 （1）选择目录中的文件>导入 （2）选择文件类型 （3）读取文件 （4)模型名称 (5)点击确定 （6）保存模型 二、运动副添加 1.添加转动副 三、添加驱动 四、系统单元创建 1.驱动系统单元创建 2.角度系统单元创建 五、系统单元与驱动之间的关系建立 六、控制系统导出
• simuilink模型搭建及与adams联合仿真
• 一、前期准备工作 二、simulink控制模型搭建 三、运行

    链接https://pan.baidu.com/s/1Sv5wVeCF0CqMGv2waMdoMg


    提取码：gvfr)


solidworks建模和导出

一、slidworks建模

这里不详细讲解solidworks2016如何建模，提供一些模型相关数据，或者有需要的，我会在文章末位提供 网盘  链接，本文章所有需要的模型和文件都会提供给大家。同时提醒一个问题，若是你的装配体中含有同名文件，建议最好改成不同名称的，因为在Adams中会将同名文件视作一个零件，在后面的运动副添加中容易出现问题。同时最好先在solidworks中添加好材料属性后再导入到Adams，若是未添加，则会在adams中零件不出现质心坐标，影响后续的相关操作。当然材料属性也可以在adams中再添加也可以。

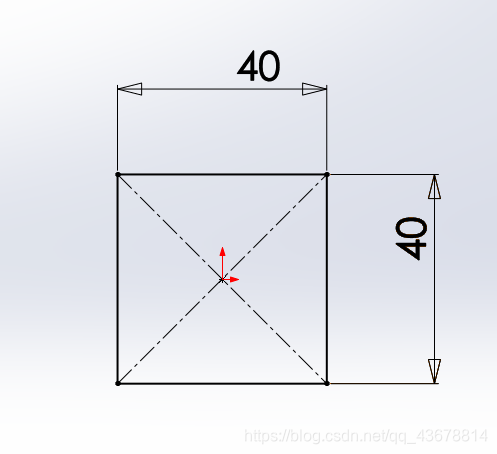

   1.选择右视基准面进行草图绘制

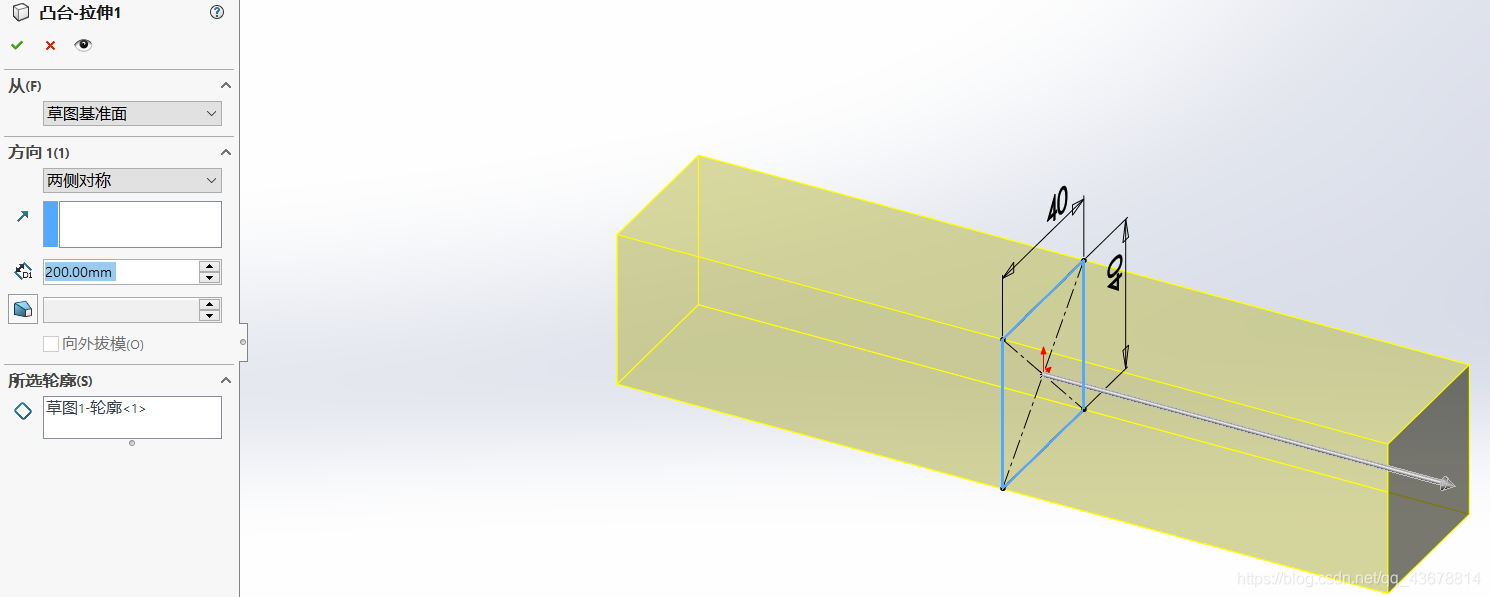

   2.两侧对称拉伸

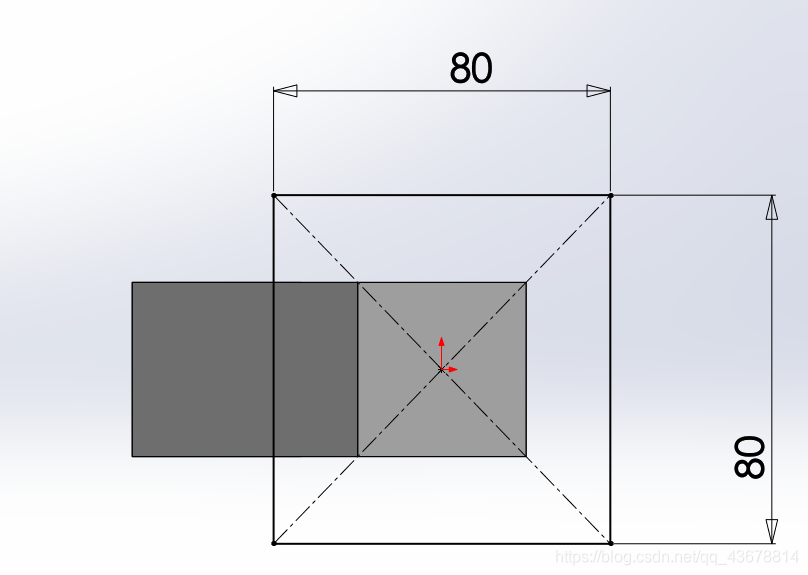

   3.任选一个端面进行草图绘制

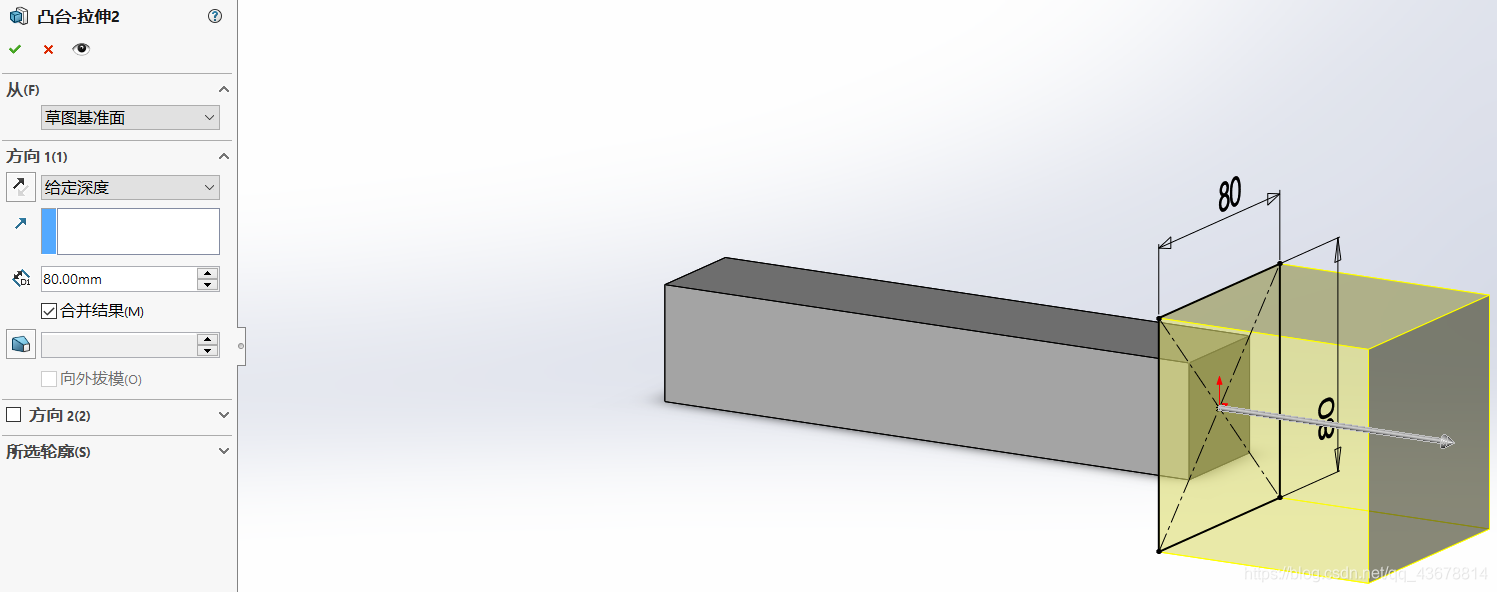

   4.拉伸

二、模型导出

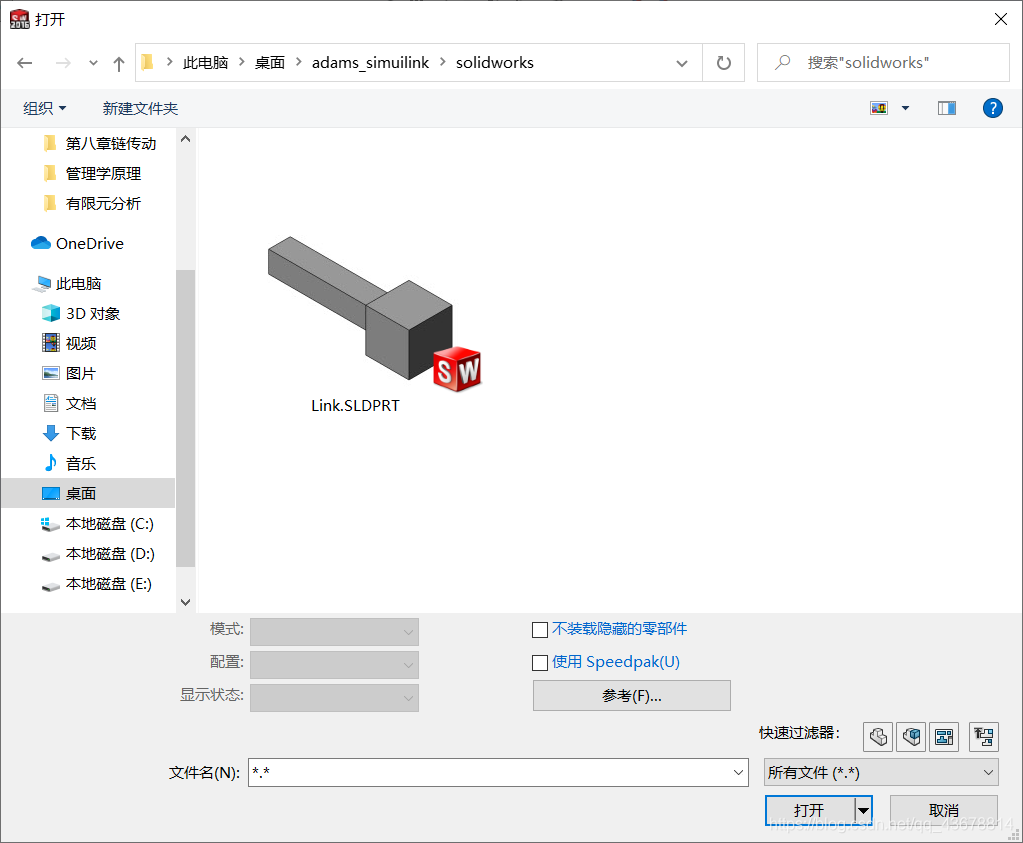

1.保存

将建好的模型保存为英文名并保存为纯英文路径（adams不支持 中文 路径和中文零件名）

2.导出

本来adams支持solidworks的.SLDPRT和.SLDASM文件，但使用中发现adams对该种文件支持不好，在使用过程中问题频出。所以更换另外一种支持更好的文件格式Parasolid格式，后缀为.x_t

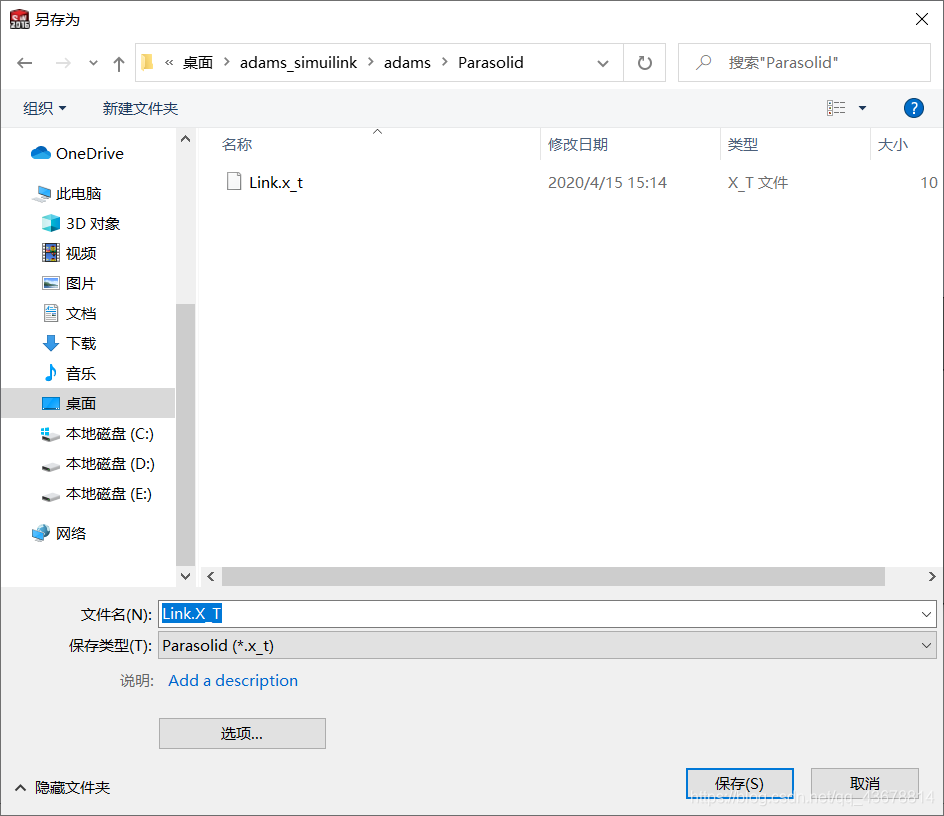

   solidworks中选另存为Parasolid(.x_t)格式，选择一个纯英文路径保存


   到这一步我们完成了基本的模型准备工作。

adams模型导入和控制系统搭建和导出

一、 adams模型导入

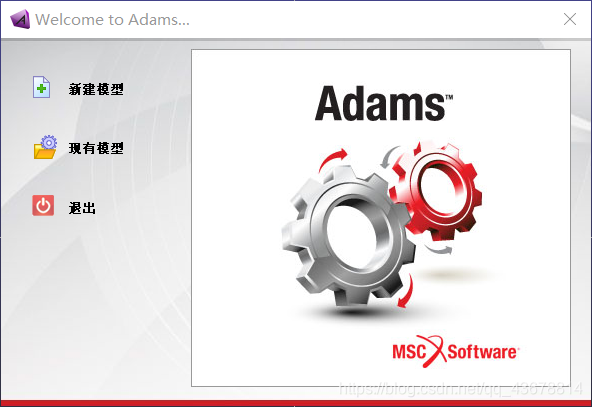

1.打开Adams，点新建模型

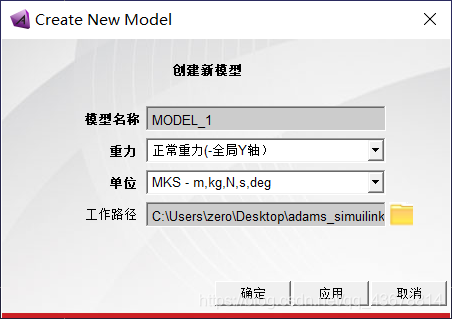

2.确定相关设置

   工作路径也为全英文路径，模型名称可默认，也可以根据自己喜好重新设置，单位选择国际单位

   设置好后点击确定

3.导入Parasolid文件

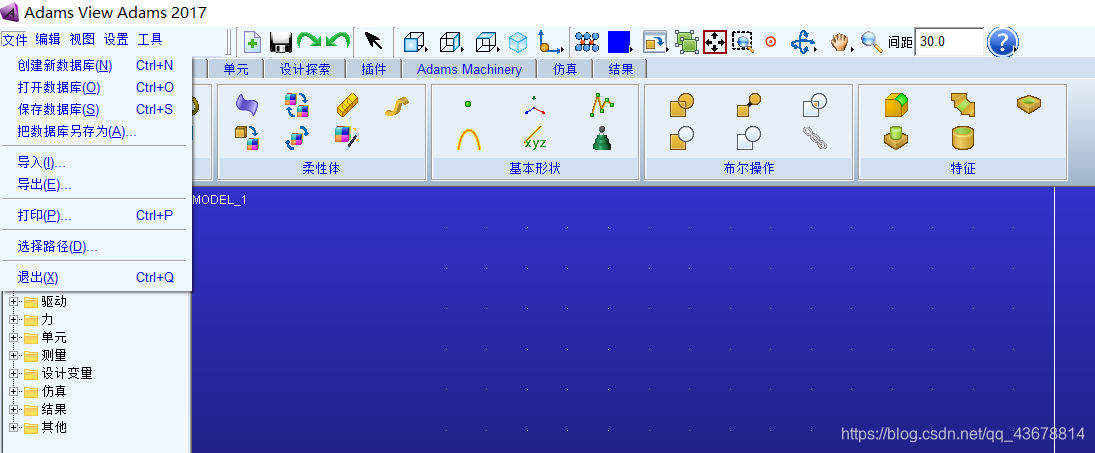

（1）选择目录中的文件>导入

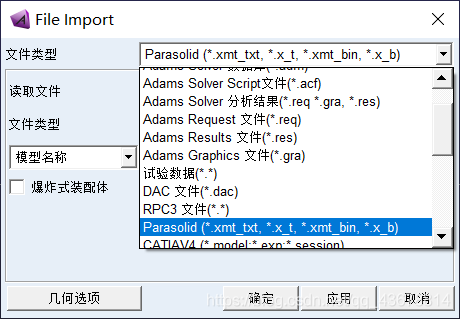

（2）选择文件类型

在跳出的File Import中选择文件类型为Parasolid

（3）读取文件

在读取文件的框中右键，而后选择浏览到之前保存的Parasolid文件

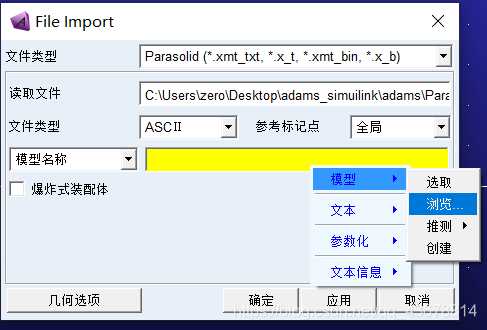

（4)模型名称

在对应的文本框中右键，而后选择 模型>浏览

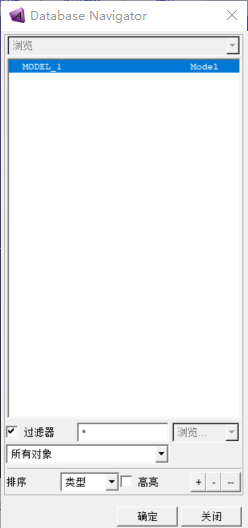

   在跳出的Database Navigator中选取模型后确定

(5)点击确定

而后单击确定(不要点应用，否则可能会出现一些奇怪的问题，尤其是当你的导入文件中包含多个零件时）

（6）保存模型

该模型将保存到之前设置的工作路径之中

   <
