MATLAB对ABAQUS结果的后处理

     最近有人找过来，想做一个对ABAQUS计算的结果进行一个二次处理。ABAQUS无法给出你想看到的T、L云图。

其实思路并不复杂，主要是很多 技术 细节导致各种报错。

程序编写的思路如下：

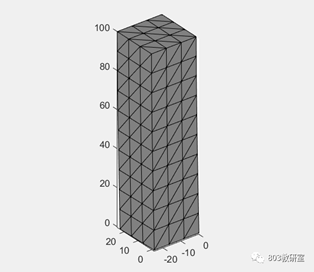

1. 读取INP文件—得到网格 信息

一定要对ABAQUS 的INP文件十分熟悉，才能有效的提取想要的数据。

为什么要读网格信息呢？要画云图，就要知道网格信息，画出网格来，然后再补充上各个节点的数据值，通过对数据值的插值，在网格上画出不同的颜色来，这就达到的云图的效果。

读取INP文件以及画网格，我们前面都介绍过。

2. 输出应力变形结果

我们前面介绍过通过在INP文件中，加入控制语句，从而输出包含结果的dat文件的方法。当时之所以这么费劲，就是因为，ABAQUS的ODB文件，Matlab没办法读。

这次我们没这么整，因为人家想随意输出任何step数据。于是，我教了他一招在软件里，RESULT输出rpt文件的方法。

3. 读取rpt文件的结果

上一步输出的rpt文件结果，是可读的。截取输出结果部分，读取即可。

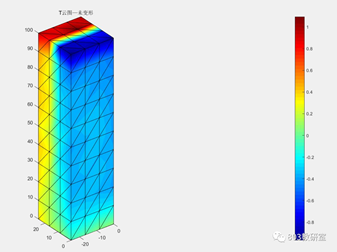

4. 画云图

把结果数据按照你想用的 公式 处理，然后把这个值插值加到原来的网格上，就出云图了。如果你想画变形后的图，还需要把位移加在原来的节点数据上，更新节点。

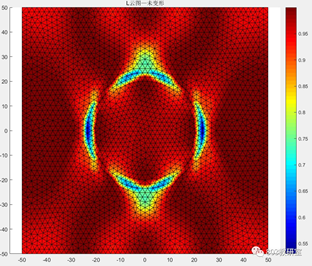

二维的数据也可以这么处理：
