用ParaView处理abaqus的ODB文件：ODB2VTK工具

abaqus ParaView odb2vtk

• Liu等
• odb2vtk源程序使用 论文内容 ParaView使用教程

Liu等

论文题目：ParaView visualization of Abaqus output on the mechanical deformation of complex microstructures

论文工作：Abaqus/ Viewer  的可视化能力是有限的，对于odb文件十分庞大的情况需要开发python脚本将abaqus的odb文件转为基于 XML  的vtk格式，然后借助ParaView可视化结果。ParaView支持并行，这使得将超大的数据集可视化成为可能。为保证完全并行的可视化，python脚本通过重新组织所有节点、元素以及这些节点和元素上的相应结果来实现数据分区，该做法能够最小化数据冗余。

脚本地址：https://github.com/Liujie-SYSU/odb2vtk

odb2vtk源程序使用

该脚本包含两个函数：二者功能相同，只是处理不同的input styles

• ConvertOdb2Vtk()
• ConvertOdb2VtkP()

将文件odb2vtk.py拷贝到abaqus的
H:\abaqus2016\cae\win_b64\code\python2.7\lib中去，

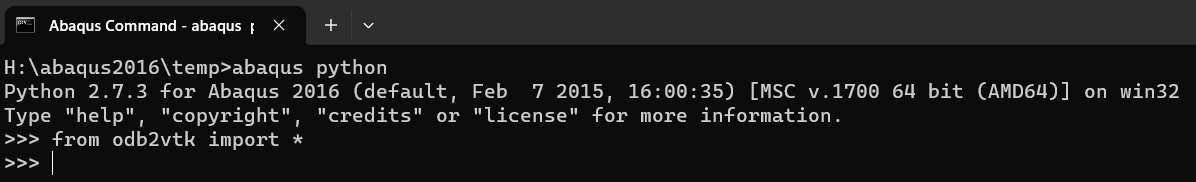

   在Abaqus command窗口中输入from odb2vtk import *测试是否成功导入


   使用ConvertOdb2Vtk()，传入参数'H:\Temp\odb2vtk.txt'，该文件内容如下：

----------input and output path----------
odb_path = 'H
