用户提交Job后Abaqus的INP文件处理过程

用户提交job后，abaqus的 inp文件 处理过程

文章目录

用户提交job后，abaqus的inp文件处理过程 1. 对inp文件预处理：当用户点击“提交”按钮，Abaqus/CAE界面悄然关闭，后台开始对用户精心编写的inp文件进行细致的预处理。这一步骤如同一位严谨的编辑，逐行扫描inp文件中的每一个关键词、参数和单元定义，检查语法是否正确，模型是否完整，边界条件与载荷是否合理施加。屏幕上，控制台窗口可能短暂闪烁，显示着“Reading input file...”的提示，随后是“Checking model...”的进度条缓慢推进。它会验证材料属性是否与单元类型匹配，网格质量是否达标，接触对是否定义清晰。若发现任何错误，如单元畸变、自由度冲突或关键字拼写错误，系统会立即生成详细的错误报告，将问题定位到具体的行数和关键词，仿佛一位耐心的导师指出学生的作业中的疏漏。预处理完成后，一个结构清晰、无语法错误的模型便准备就绪，等待求解器的召唤。

2. 求解器开始分析：预处理阶段结束后，Abaqus/Standard求解器便接管了整个分析流程。此时，屏幕上“Job Monitor”窗口中的进度条开始飞速旋转，CPU使用率飙升至高位，风扇发出轻微的嗡鸣声，仿佛一台精密的超级计算机正在全速运转。求解器首先初始化求解环境，分配内存空间，构建全局刚度矩阵。随着分析的深入，控制台窗口中开始滚动输出大量技术信息：迭代次数、收敛状态、应力应变值、能量守恒情况等。这些数字和文字如同一场高速的数据交响乐，在后台激烈碰撞。用户可以通过“Monitor”功能实时观察分析进度，看到“Increment”（增量步）的逐步推进，从初始的微小位移逐渐累积到最终的平衡状态。空气中似乎弥漫着一种专注而紧张的氛围，等待着求解器给出最终的答案。

3. abaqus/standard出现问题：若在分析过程中Abaqus/Standard遇到困难，无法继续推进，便会生成一系列诊断文件以帮助用户排查问题。首先是STA文件（状态文件），它记录了求解器在崩溃或中断时的精确状态，包括当前的增量步、单元编号、节点坐标以及最后一次计算的物理量，如同一份事故现场的详细勘察报告。MSG文件（消息文件）则包含了求解器运行过程中的所有输出信息，从初始的模型读取到最终的错误提示，其中

1. 对inp文件预处理

• 打开任务管理器可以看到pre.exe的进程
• 预处理中的error 、warning 都会在.DAT文件中
• dat文件出现error，说明inp文件存在错误，job会终止计算

2. 求解器开始分析

• abaqus/standard的进程是stansard.exe
• abaqus/explicit的进程是explicit.exe

中断分析：在job monitor中kill

3. abaqus/ standard 出现问题

• error 和warning 信息会输出到msg文件
• 每个时间增量步的迭代过程也会输出到msg文件

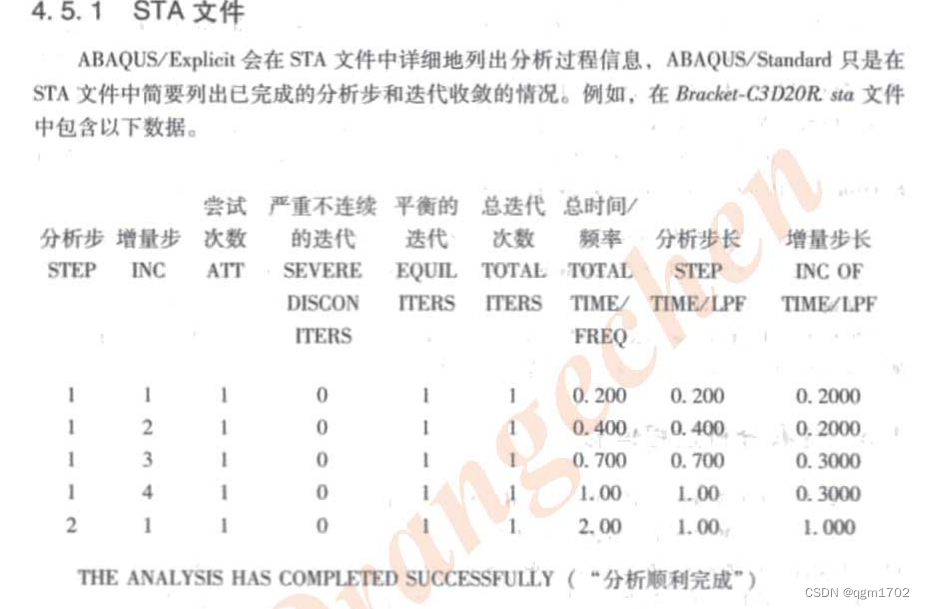

STA文件

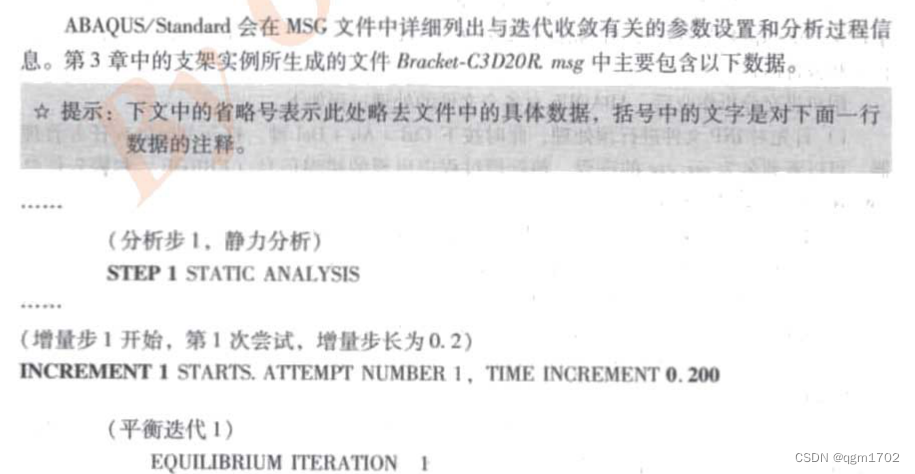

MSG文件

• MSG中的信息是在ABAQUS分析中出现的问题信息,比如过约束、零主元、数值奇异、负特征值等等。另外局部塑性变形过大、接触的过盈量过大、过多的迭代、内存空间不足等等。


DAT文件
