ABAQUS学习笔记汇总

一.步骤：

1. 建模

• 输入和保存草图时，要操作两次，import-open，save-export。
• 在部件里指定需要的参考点

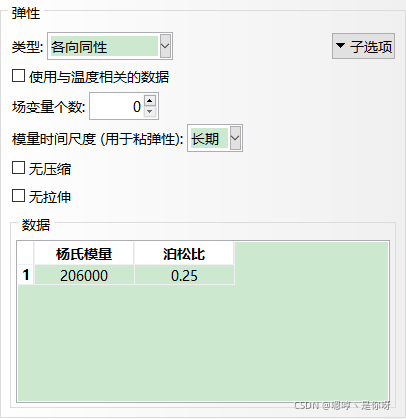

2. 材料属性（密度，弹性模量等），指派界面

牌号：HC500LA，杨氏模量206GPa，泊松比0.25，屈服强度560MPa，抗拉强度520-600MPa。管径30.3mm，管壁厚度1.5mm，圆管伸出长度5-8mm（取6mm）。

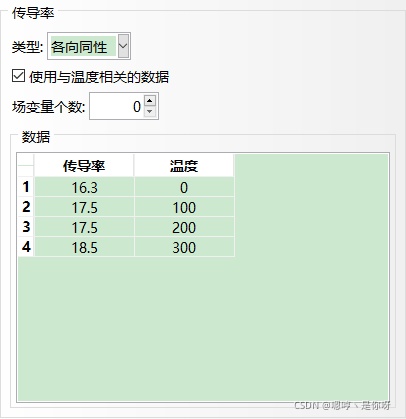

热传导率（w/(m.k))：mJ/(mm.s.K)

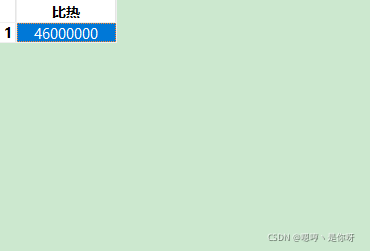

比热容（KJ/(kg.k））：10^9mJ/(t.k）

3. 网格（尽量的细化）

（1）网格 类  型

• 四面体网格

优点：对复杂几何适应性好，多用于自由网格划分，可以快速生成网格；

   缺点：同样尺寸条件下，结果精度相对六面体差一些，需要采用高阶单元，导致更大的计算量；

• 六面体网格

优点：计算规模相对小，多用于动力学分析；

   缺点：需要较多时间进行几何简化、切割，生成网格时间长；

另外，厚板类结构只可选择壳单元或六面体单元，一般不用四面体。

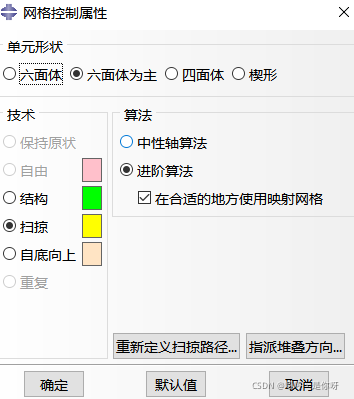

（2）网格划分 技术

包括：结构化网格、扫掠网格、自由网格：
1）结构化网格技术（STRUCTURED）：

将一些标准的网格模式应用于一些形状简单的几何区域，采用结构化网格的区域会显示为绿色（不同的网格划分技术会对相应的划分区域显示特有的颜色标示）。
2）扫掠网格技术（SWEEP）：

对于二维区域，首先在边上生成网格，然后沿着扫掠路径拉伸，得到二维网格；对于三维区域，首先在面上生成网格，然后沿扫掠路径拉伸，得到三维网格。采用扫掠网格的区域显示为黄色。
3）自由网格划分技术（FREE）：

自由网格是最为灵活的网格划分技术，几乎可以用于任何几何形状。采用自由网格的区域显示为粉红色。自由网格采用三角形单元（二维模型）和四面体单元（三维模型），一般应选择带内部节点的二次单元来保证精度。
4）不能划分网格：

如果某个区域显示为橙色，表明无法使用目前赋予它的网格划分技术来生成网格。这种情况多出现在模型结构非常复杂的时候，这时候需要把复杂区域 分割 成几个形状简单的区域，然后在划分结构化网格或扫掠网格。

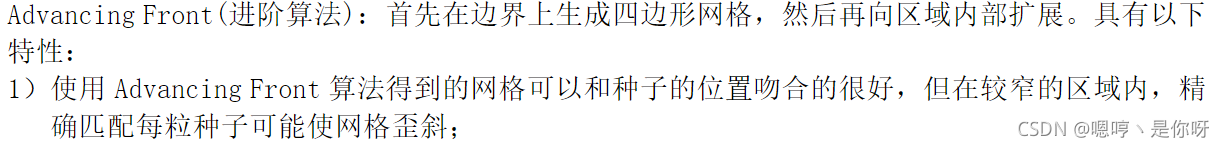

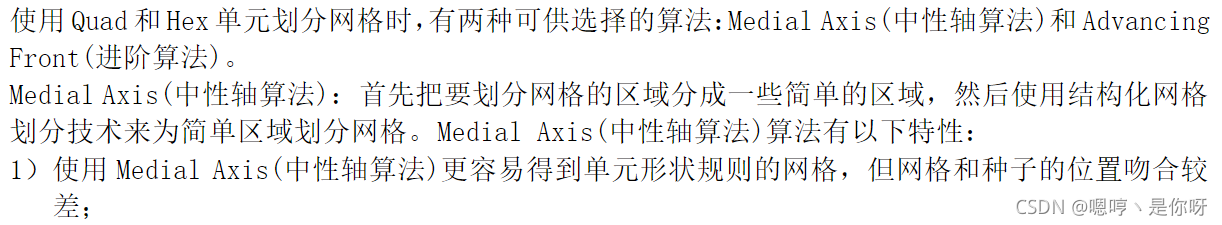

   （3）网格划分的生长算法

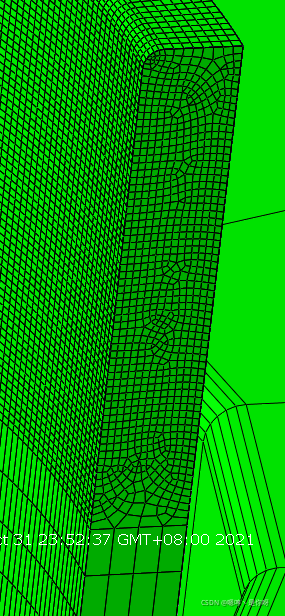

（4）示例

分区后整体划分：

4. 装配（在此设置面）

在此步可定义表面

5. 分析步

过程：移动-接触-回退

几何非线性打开（大位移）

• 场变量输出

可以建立一个网格节点，观察它的分析结果，场输出-mises应力

时间点：略

6. 相互作用

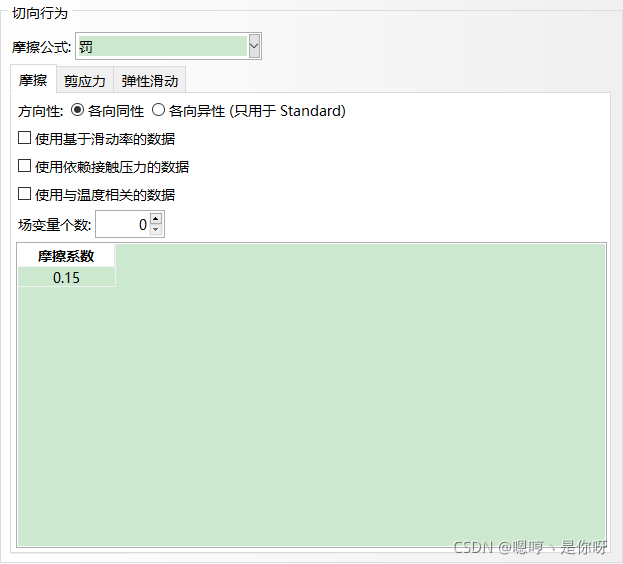

接触属性：切向行为-罚0.15，硬接触（软接触中允许界面产生穿透）

（选择参考点运动耦合，节点用于固定。）

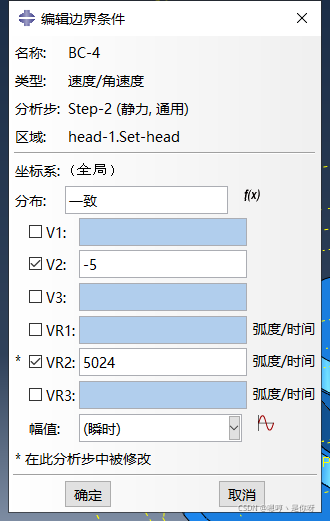

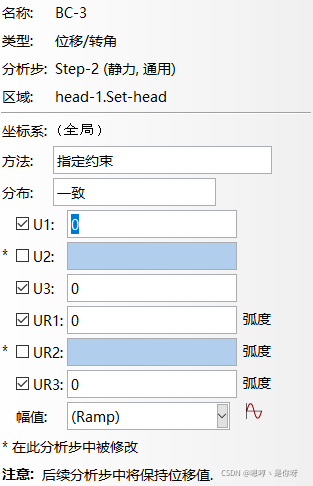

7. 边界条件

自由度要全选，自由度不能过约束。

同一个边界条件每一步都要设置。
