Mobileye REM地图技术：自动驾驶领域的创新应用

来源 |  半杯茶的小酒杯

为什么需要高精地图

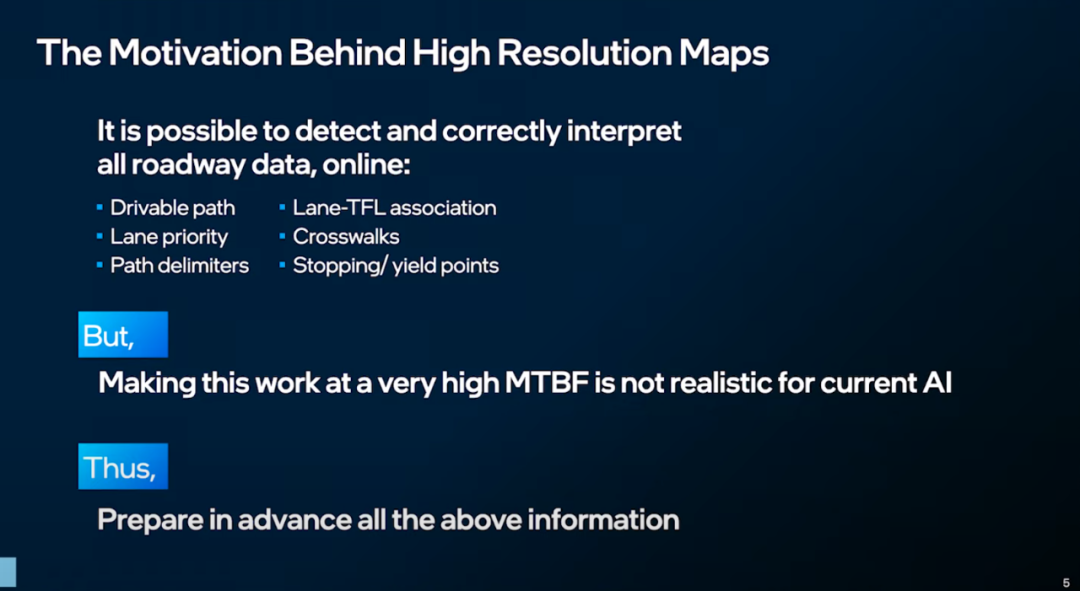

理论上来讲，可以在车载系统检测和获取所有道路信息(可行驶路径、车道优先级、红绿灯与车道的关联关系、车道与人行横道与红绿灯的关系等)，但是目前的AI能力无法保证实现很高的MTBF(Mean Time Between Failures, 平均无故障时间)，所以需要提前把这些信息都准备好。

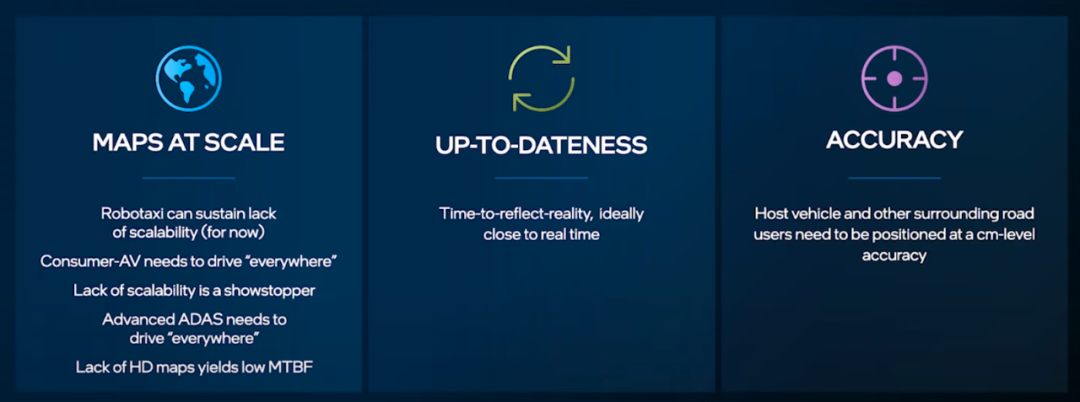

高精地图的挑战

规模化-Scale

如果自动驾驶车辆只在一个区域、一个城市、或者几个城市运营，那就不存在规模化的问题。 但是2025年之后，自动驾驶会在消费者层面全面落地，用户需要驾车到任意想去的地方，在这种场景下，Scale是一个无法规避的问题。

鲜度-Fresh

理想情况下，地图是在实时更新的。当物理环境发生变化时，需要实时反映到地图上。月级更新、甚至天级更新都是不够的，我们需要做到分钟级，甚至更短。

精度-Accuracy

车载系统(OnBoard System)检测的车辆和行人需要与高精地图(High Definiation Map)实现厘米级精度的匹配，因此地图的精度至关重要。

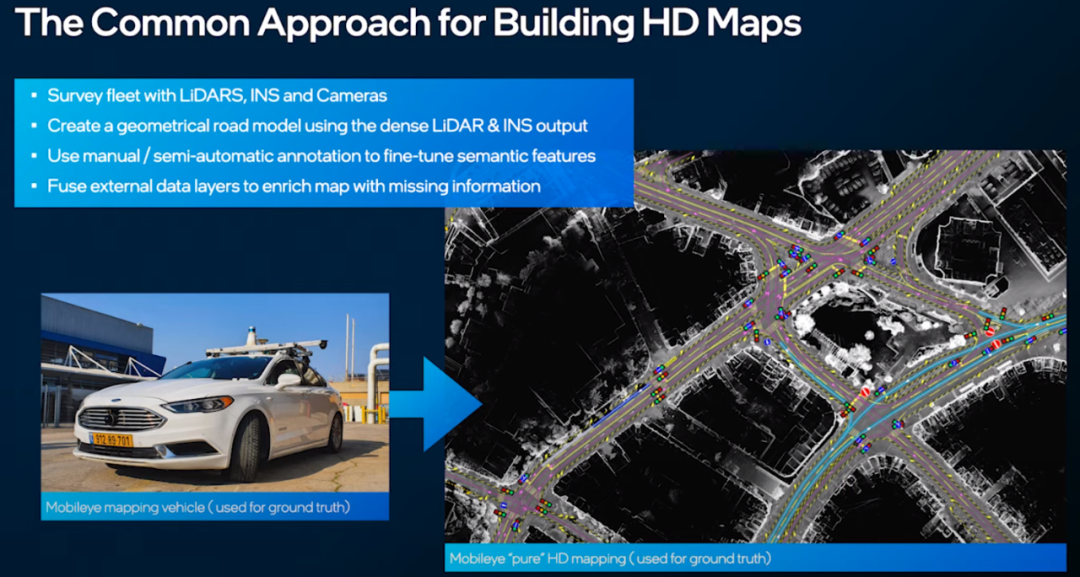

通用高精地图制作方法的缺陷

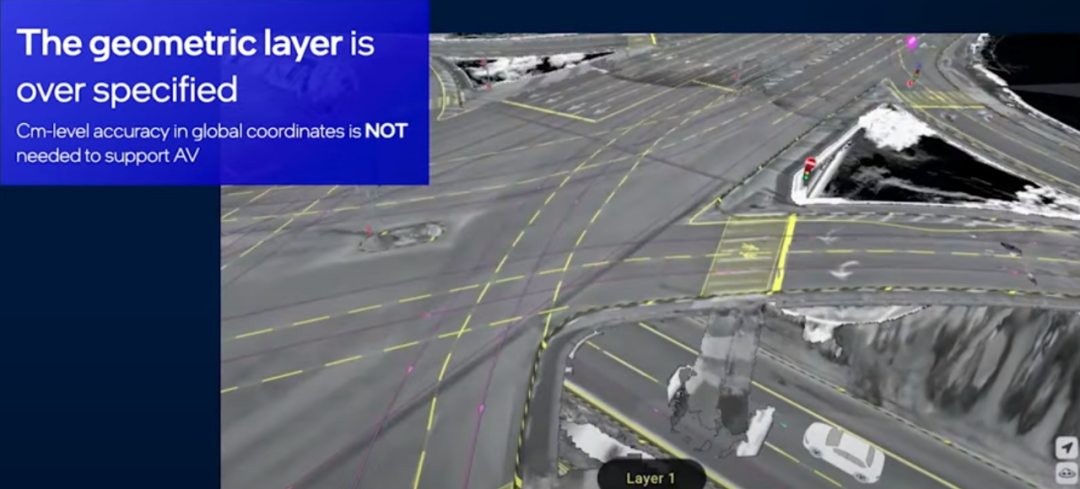

全局坐标系下厘米级精度不是必需的

AV车辆行驶过程中只关注周围几百米范围即可，所以只要这个范围 内的足够准确即可。 至于几公里之外的全局精度，Who Care...

语义层数据生产难以自动化

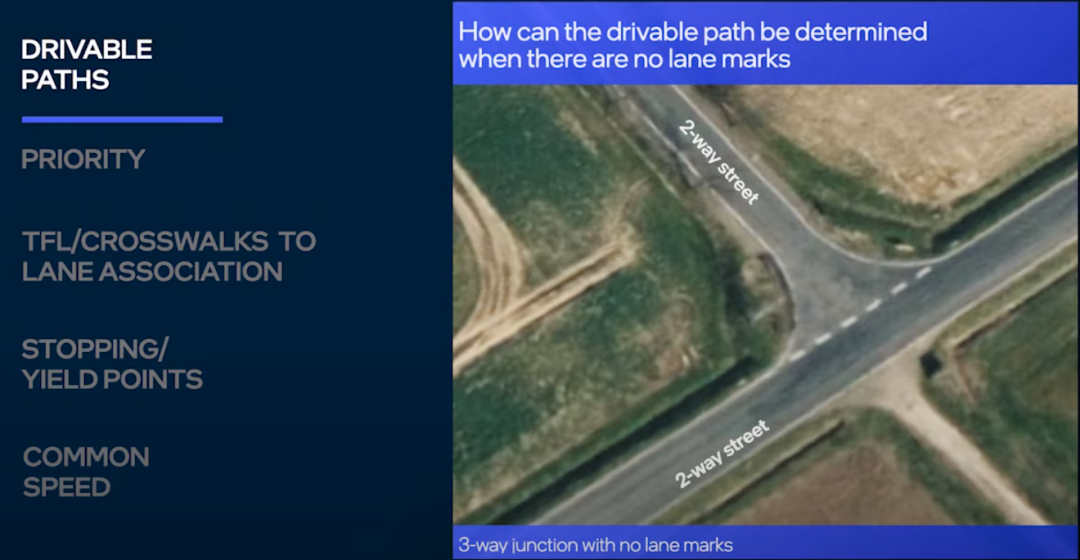

如下图所示，没有车道线的双向车道，单从图像观察，难以识别它的Drive Path。

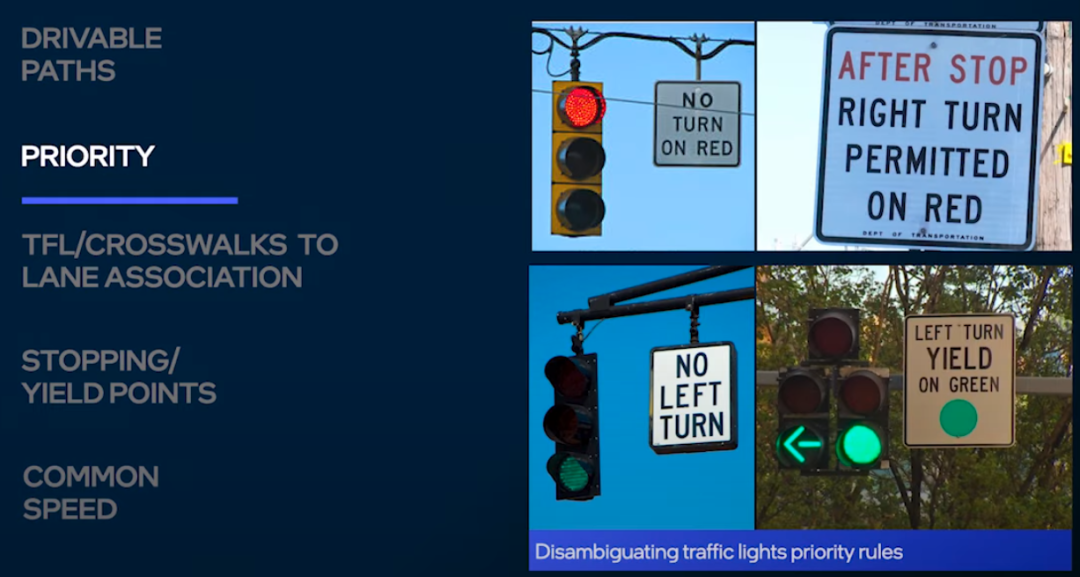

如下图所示，转向规则千奇百怪：禁止红灯右转，完全停车后允许红灯右转，绿灯禁止左转，绿灯Yield后允许左转...

如下图所示，红绿灯异常复杂，识别车道、人行横道与红绿灯的关联关系难度很大...

如下图所示，除非地图可以表达所有的3D要素，否则很难自动化的计算出车道的最优Stop/Yield Point。但是表达所有的3D信息对于地图来说又是不现实的...

影响车辆行驶速度的因素有很多，道路几何、限速、文化等，难以量化，但它对Smooth Driving体验至关重要...

Mobileye如何解决这些问题

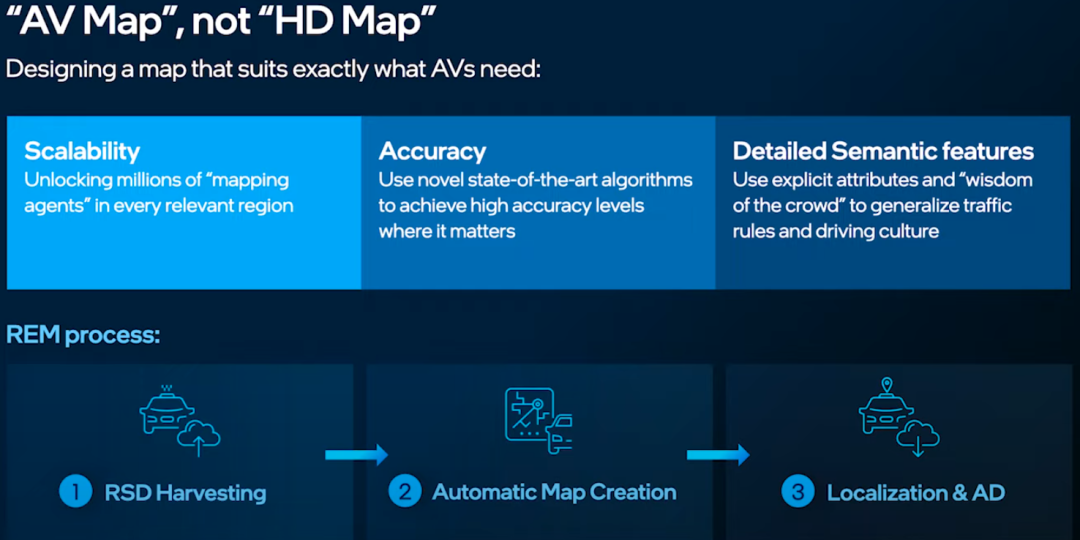

scalability依赖众包数据生成Millions Map Agents；Accuracy不是全局的Accuracy，而是局部的Accuracy，相对于道路上的静态元素位置。

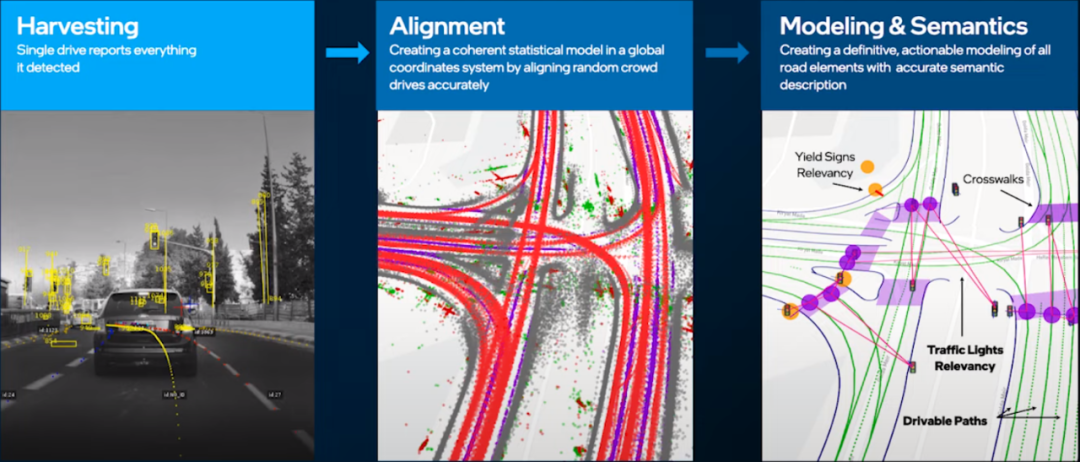

REM的处理流程如下，首先从成百上千辆车获取检测信息(没有使用差分GPS，而是使用了普通的GPS)，这些数据传送到云端；每辆车Detection的角度不同，由于遮挡等原因，每辆车检测的landmark也有差异，将这些数据进行Alignment处理，生成高精度的地图数据；最后，Modeling And Semantics负责生成地图的语义数据。

Harvesting

下图中黄色的框是车辆检测的landmarks和lane marks，同时车辆会尝试检测driving path等语义信息，一辆车可能检测不准确，但是成百上千的过路车辆会让检测结果越来越好。

Mobileye Harvesting的数据量为10K/公里，这些检测的数据会被发送到云端。

Aligning Drives

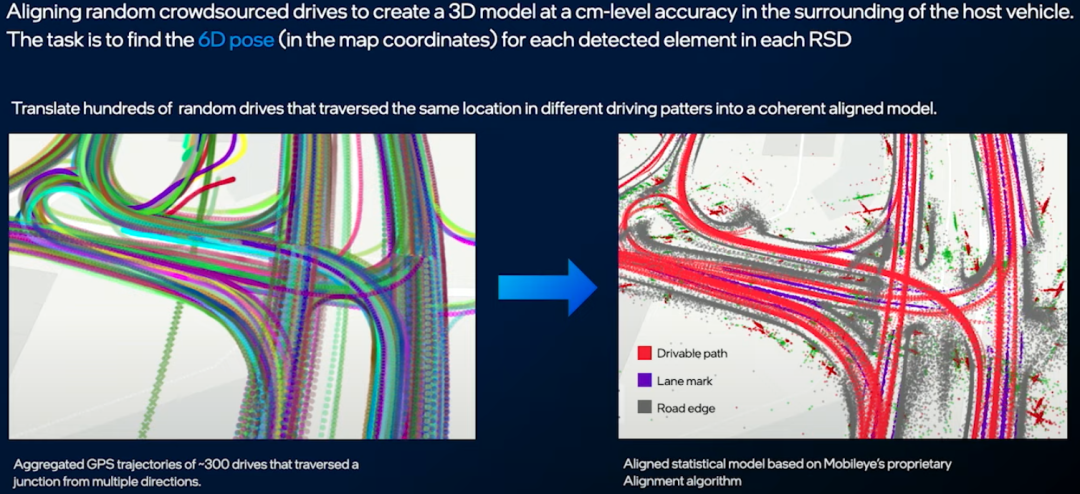

检测每个RSD中每个元素的6D Pose，然后对齐相同位置的元素，得到厘米度精度的driving path等信息。

由于GPS存在误差，每个车辆检测的道路元素位置都存在噪声，所以只依靠简单的位置求均值是不可行的。

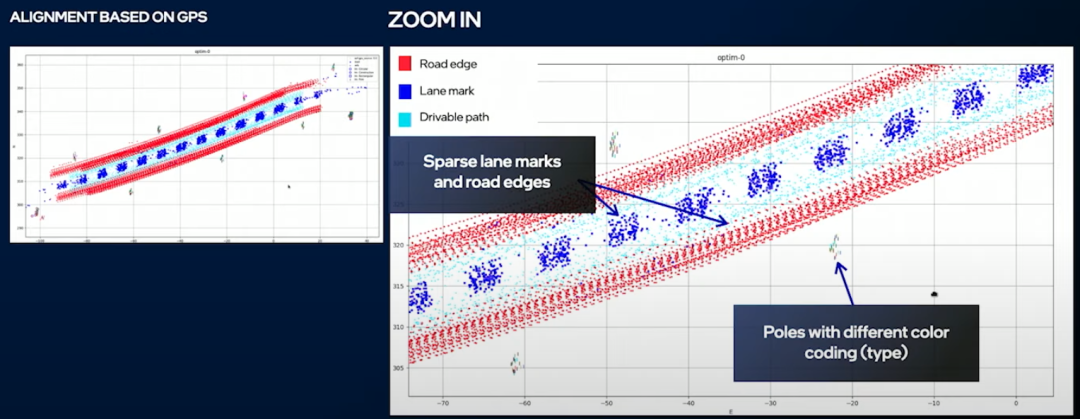

Align之后可以明显的看到两条Driving Path(蓝色)和两侧的道路边界(红色)。对齐的过程是靠几何运算进行。

仅仅靠聚类(Clustering)和Spline Fiting得到下图右上角的结果，这个结果不是特别理想。后来通过神经网络生成高精度地图，效果好了很多。

为什么语义理解离不开众包

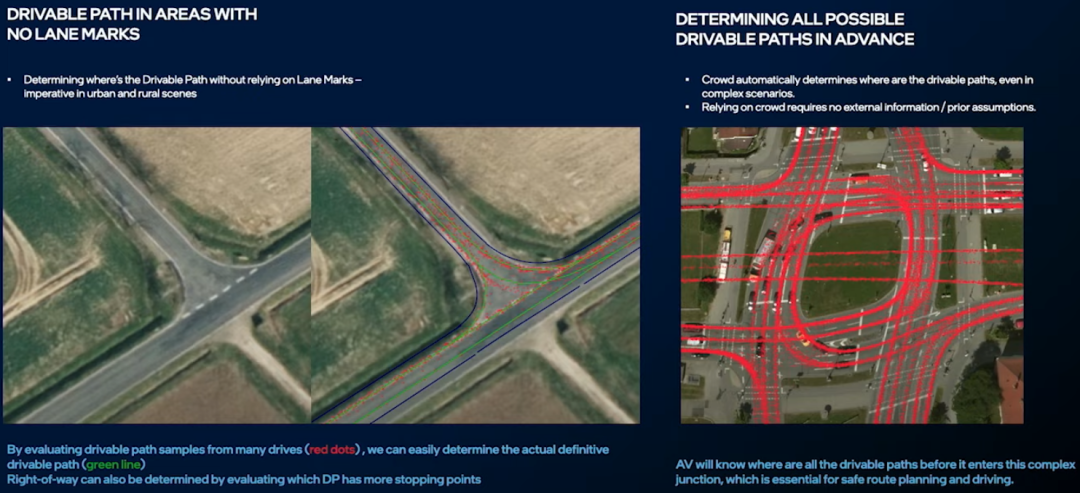

如下左图所示，通过众包数据可以在没有Lane Marking的道路上获取Driving Path。

如下右图所示，众包数据提供了复杂场景下的所有可通行路径。

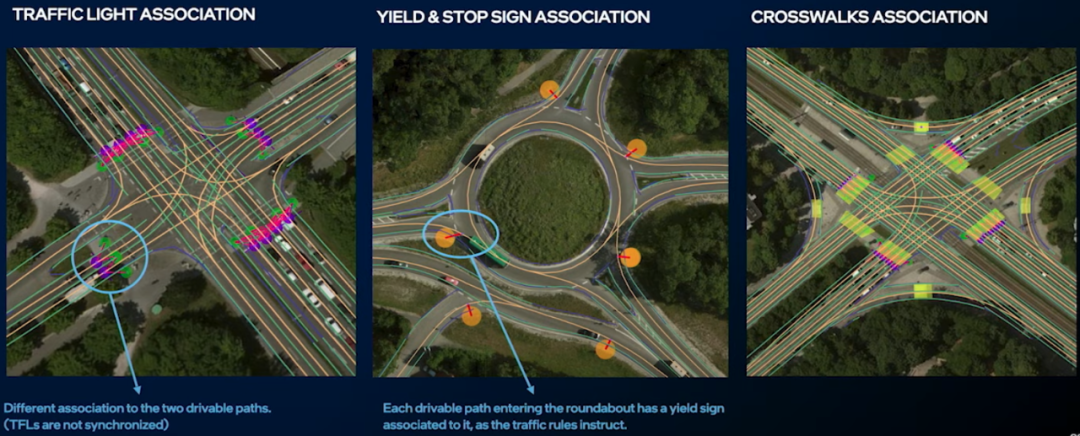

如下图所示，通过众包数据可以获得红绿灯与车道的关联关系、Yield Sign的Stop Point、Crosswalk与红绿灯的关联关系等。

如下左图所示，通过检测哪个Drive Path的Stop Point比较多，我们可以从众包数据中获取到没有Traffic Sign情况下各个道路的路权优先级。

如下中图所示，我们可以从众包数据学习到在路口其它司机的停车位置。

如下右图所示，从众包数据可以学习到，在无保护左转的场景下车辆的Stop Point。

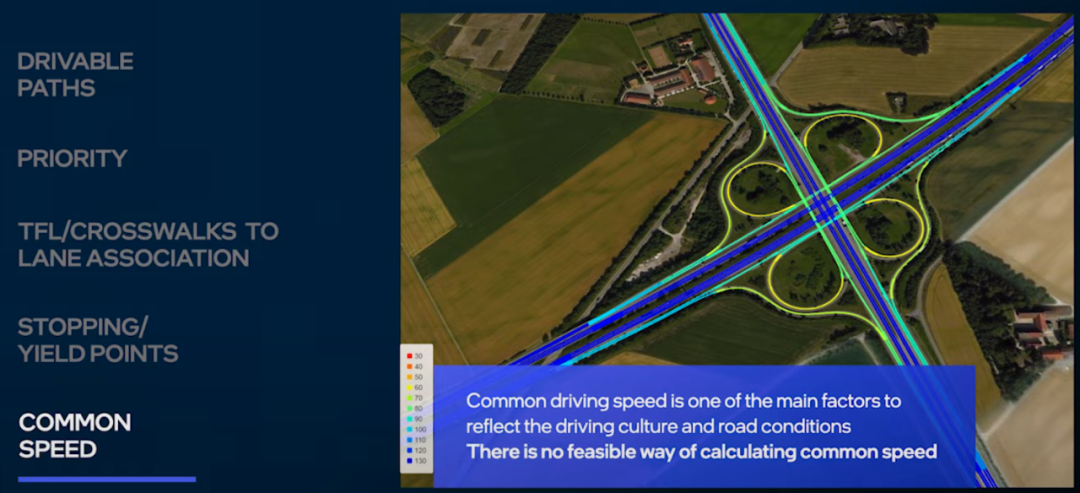

众包数据是获得各个道路Common Speed的唯一高效的方法，Common Speed提供了当道路没有车辆时候AV车的目标行驶速度。采用这种方法可以使得无论在哪个国家、地区，或者不同的道路类型，AV车都可以自然的融入车流。

最 后

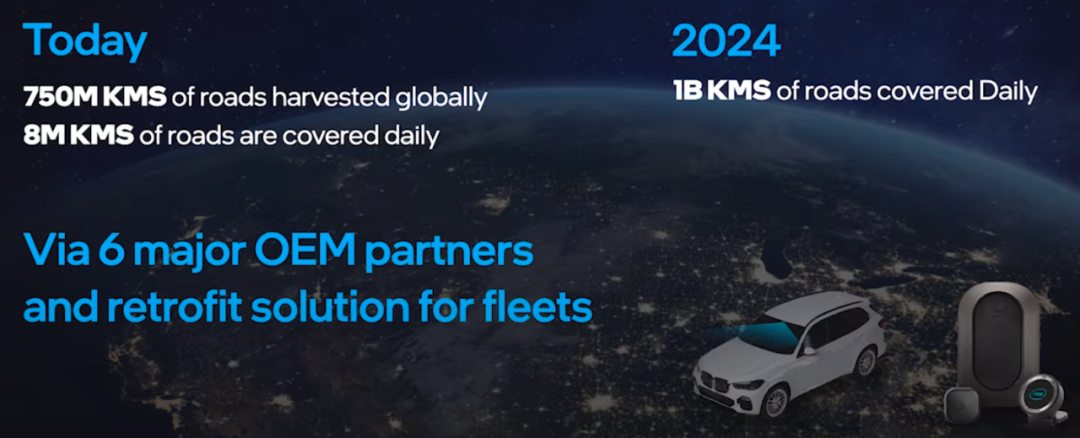

到目前为止，Mobileye与超过6家汽车制造厂商合作，每天可以覆盖800万公里的路网更新。预计到2024年，每天覆盖的路网会达到10亿公里。

---

说明: 本文所有内容都来源于Mobileye CEO Amnon Shashua教授在2021 CES的分享。
