ABAQUS随机振动分析方法与试验对比研究

1. 装置简介：

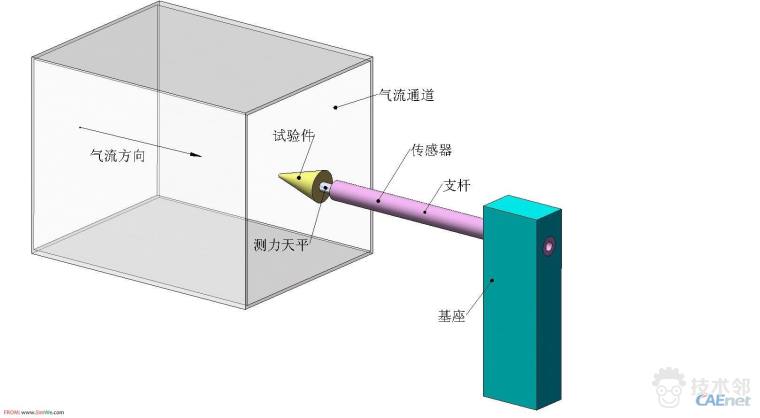

为取得气流脉动对试验件在流场中的动态性能影响，特制作了如图所示的装置，装置主要由试验件、测力天平、支杆和基座组成。

支杆固定于基座上，支杆前段安装一测力天平，天平前段安装试验件，整个装置固定于气流通道的正前方地面。试验时当气流的速度稳定后，采集天平数据，测得在气流脉动情况下作用于试验件上力的变化，同时在支杆上布置振动传感器测量支杆随机振动情况（加速度响应）。

2. ABAQUS随机振动分析

为结合试验对装置进行随机振动分析，由于ABAQUS软件装配分析功能较强大，我想用ABAQUS对装置进行随机振动分析。

目的：利用采集到得天平随机力载荷作为激励，分析得到支杆随机振动响应情况，与试验测得的相应部位响应情况进行对比。

步骤如下：

⑴在ABAQUS中建立装配体有限元模型。

⑵第一步对整个装配体模型进行模态分析（step-1 Frequency）

⑶第二步建立随机振动分析步（step-2 Random response）

3. 问题：

⑴这个分析思路对不对？

⑵对随机振动分析进行设置，参考其它算例，需要编辑KEYWORDS,如下:

定义功率谱密度(其它算例)

*PSD-DEFINITION,NAME=PSD,TYPE=BASE,G=9.8e3

0.4,0.0,5

0.4,0.0,9

0.65,0.0,10

0.65,0.0,19

0.94,0.0,20

0.94,0.0,29

1.30,0.0,30

1.30,0.0,39

0.72,0.0,40

0.72,0.0,50

定义随机振动分析类型和阻尼(其它算例)

*Random Response

5., 50., 20, 3., 1

*Modal Damping

1, 60, 0.002

*BASE MOTION,DOF=1,LOAD CASE=1

*CORRELATION,PSD=PSD,TYPE=UNCORRELATED

1,1.

⑶如果针对我的装置情况PSD应该怎样进行处理？是不是把天平随机力载荷（见附件）转化为功率谱密度形式再输入？如果用力载荷TYPE=BASE是不是应该改为TYPE=FORCE?

⑷*BASE MOTION,DOF=1,LOAD CASE=1中*BASE MOTION是针对整体模型的基础输入的，而我的装置在基座底端约束处无激励，我想在天平测力处施加随机激励应该怎么样进行设置？
