摘要：
今天小黄鸭的教程终于完结了！看到小黄鸭这么可爱，大家练习的动力的应该也会大大增加叭。小黄鸭的建模涉及的Proe命令非常多，只要你能根据下载的模型和本教程完整的从头到尾练习一遍，相信你一定会有大大的收获！
方法：
1.点击拉伸，在TOP平面绘制如下的草绘。
拉伸长度为40。
2.点击造型按钮，进入造型环境。点击曲线，在上一步拉伸的平面上创建如下的曲线。
注意将曲线的两端与模型头部的曲面进行相切，如下图所示。
3.取消隐藏下面的造型曲线，结果如下图。
4.点击边界混合，选择下图所示的曲线作为边界。
设置边界条件。第一方向的边界要与模型的头部曲面相切。
第二方向的收尾边界与TOP平面垂直，这样在接下来的镜像操作中可以获得良好的曲面。
5.点击拉伸，类型选择曲面，选择切除材料，切除的曲面选择上一步的边界混合曲面。我们在TOP平面绘制如下的草绘，将这一部分进行切除，因为这一部分发生收敛。
切除完成。
6.点击边界混合，选择下面的边界。
设置边界条件为相切和垂直，如下图所示。
完成~
7.将两个边界混合特征进行合并。选择边界混合特征，点击【编辑】-【合并】，再选择下面的两个曲面，带有网格的部分为合并后的曲面。
8.镜像。
9.将合并特征和镜像特征再次进行合并。
10.在TOP平面绘制如下的草绘，尺寸任意，只有合适即可。

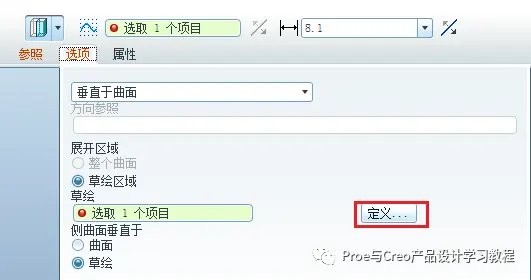

11.点击模型的头部曲面，点击【编辑】-【偏移】，类型选择【展开特征】，向内偏移0.6。点击【选项】-【定义】，选择TOP平面，点击右侧工具栏【边】，选择上一步的草绘，即可创建出草绘。
调整箭头。
12.对眼睛进行镜像。
13.将下面的曲面进行合并，隐藏不需要的曲面。
14.镜像。
15.合并曲面。
16.点击合并特征，点击【编辑】-【实体化】，对模型进行实体化操作。
17.完成。
