CAD文件格式大全与转换指南

cad内部使用了几十种格式，这里周站长给大家介绍下我们平时常见的15个格式。

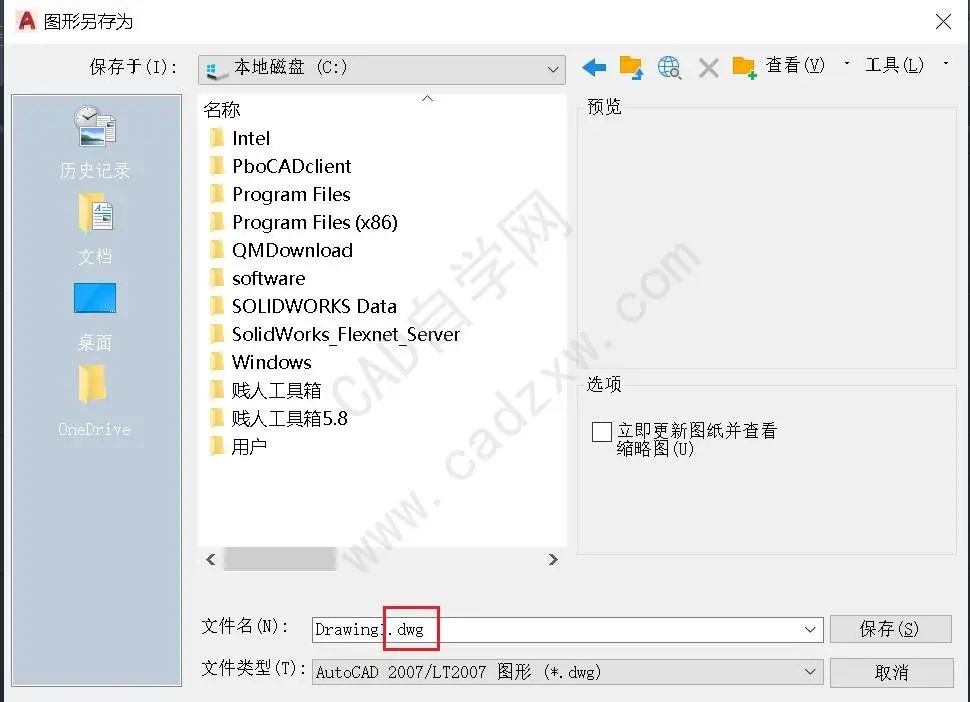

1、.dwg

这个不用多说了吧，是AutoCAD图纸保存的标准格式，我们一般保存或者另存为的格式就是他。

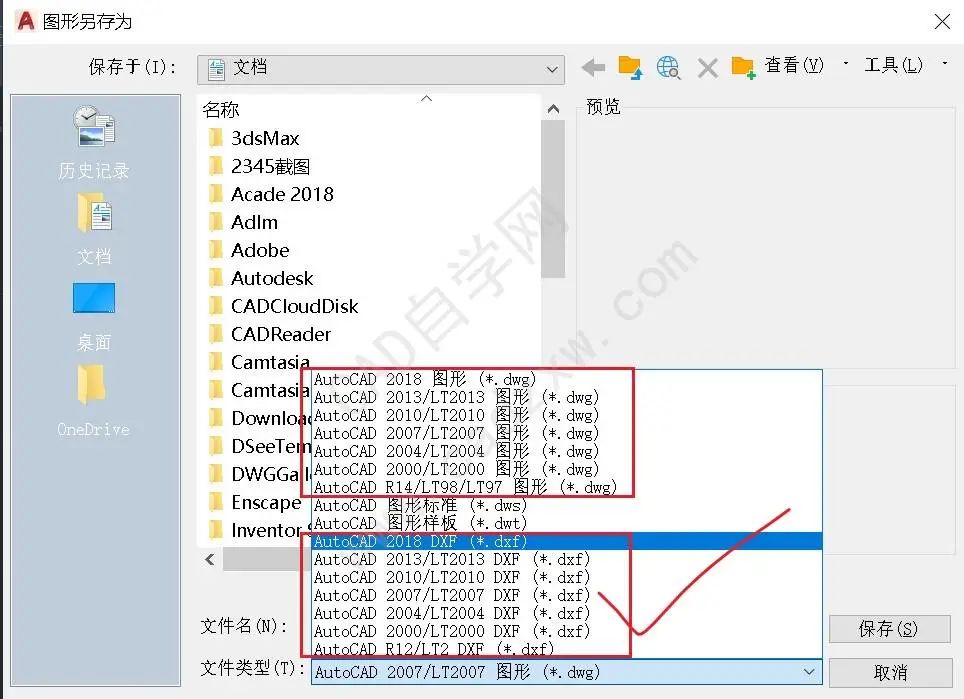

2、.dxf

也是一种图纸保存格式，可以说是通用格式，一般用于与其他软件的数据交互。

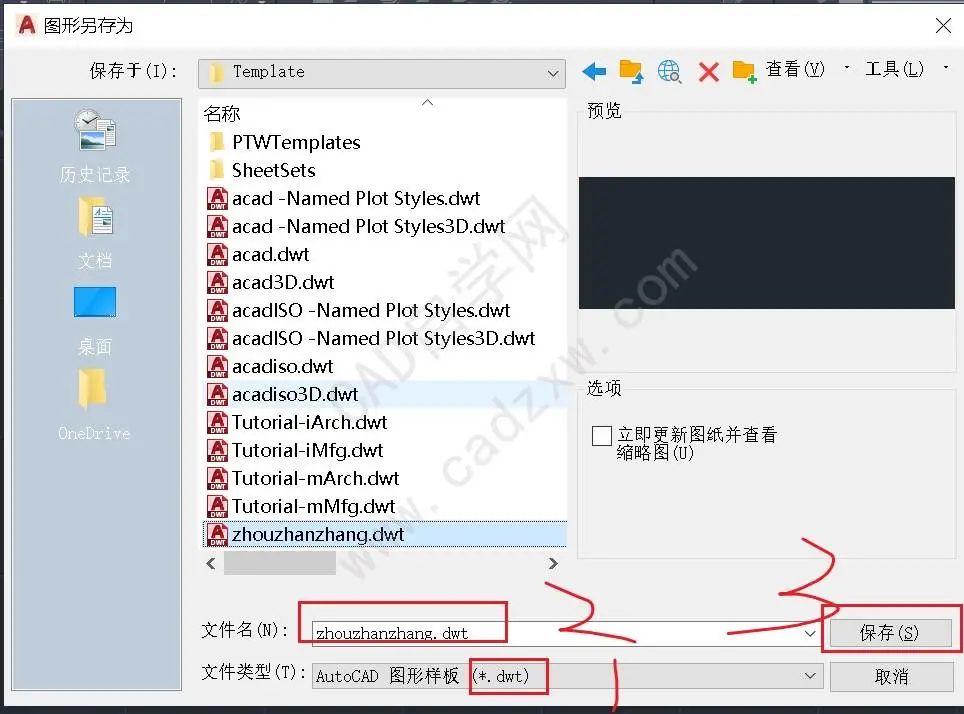

3、.dwt

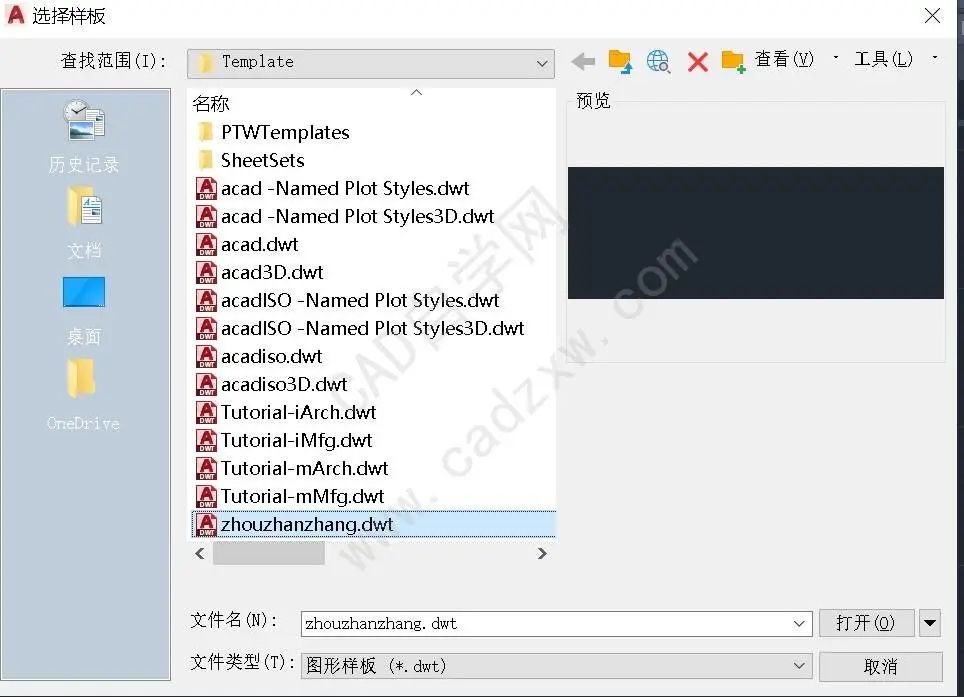

图形的样板格式，这也是很多初学者经常问周周站长，为什么我设置的图层，标注样式等关闭CAD后就没了，这是我们不妨另存为样板文件格式。

下次新建选择我们保持的样板打开即可。

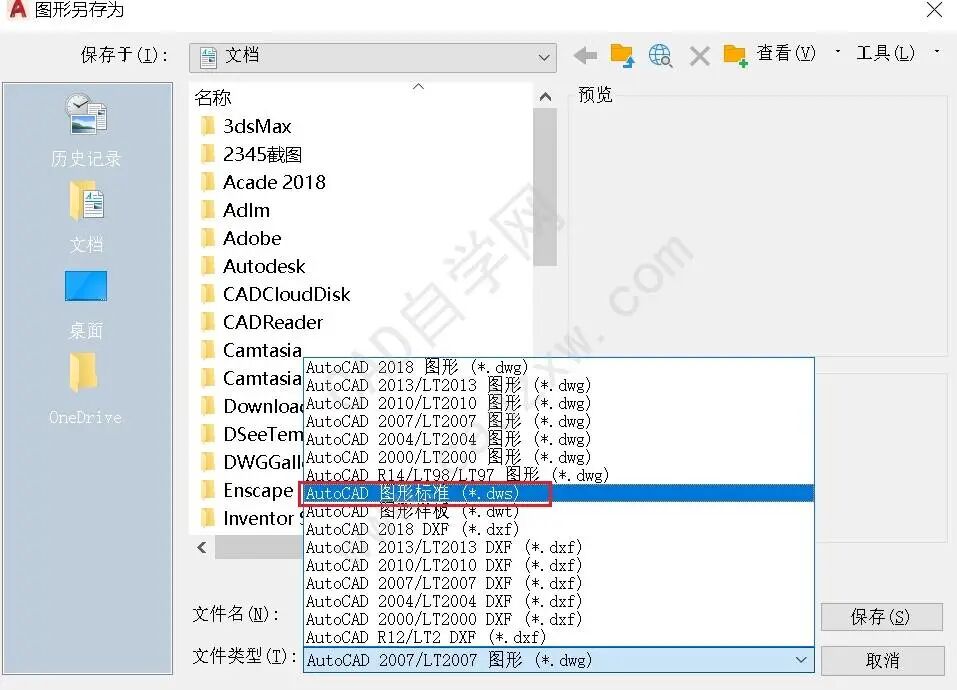

4、.dws

图层标准文件，如果要说一个好的模板（dwt）可以省去30%的非设计工作，那么dws就是监视你的非设计工作有没有严格执行。

同理我可以将刚才的模板保存一位dws。

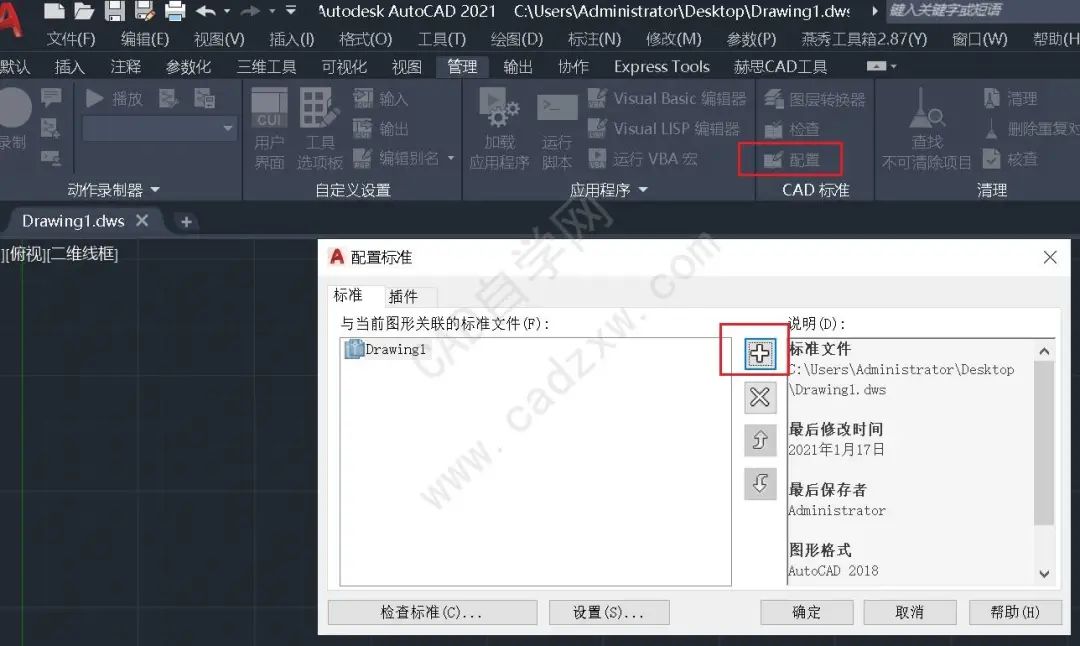

然后配置你加载一下，就可以当你的监工了，监视你有没有越标准的界。

5、.dwf

用于网络就换的图形文件格式，CAD是打不开的，这也是经常有人问周站长，dwf怎么打开。

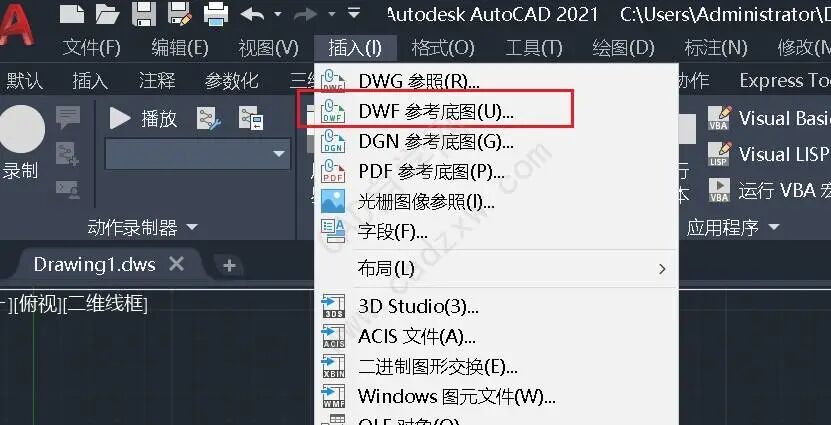

虽然CAD直接打开打不开，但我们可以作为底图插入做参考。

6、.cui

CAD自定义界面文件

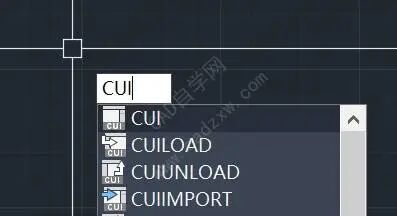

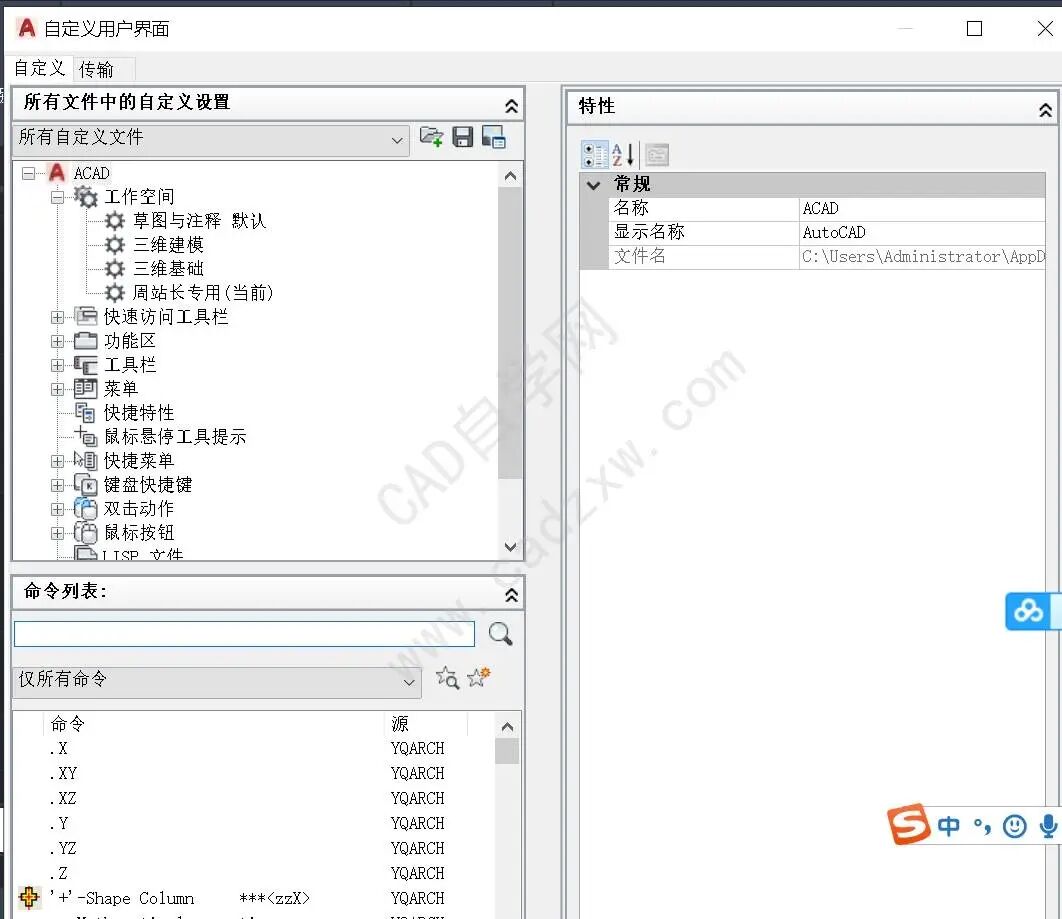

我们在CAD里输入cui可以打开自定义界面

自由发挥吧！

7、.shx文件

这个不用多说了吧，CAD字体文件！！！

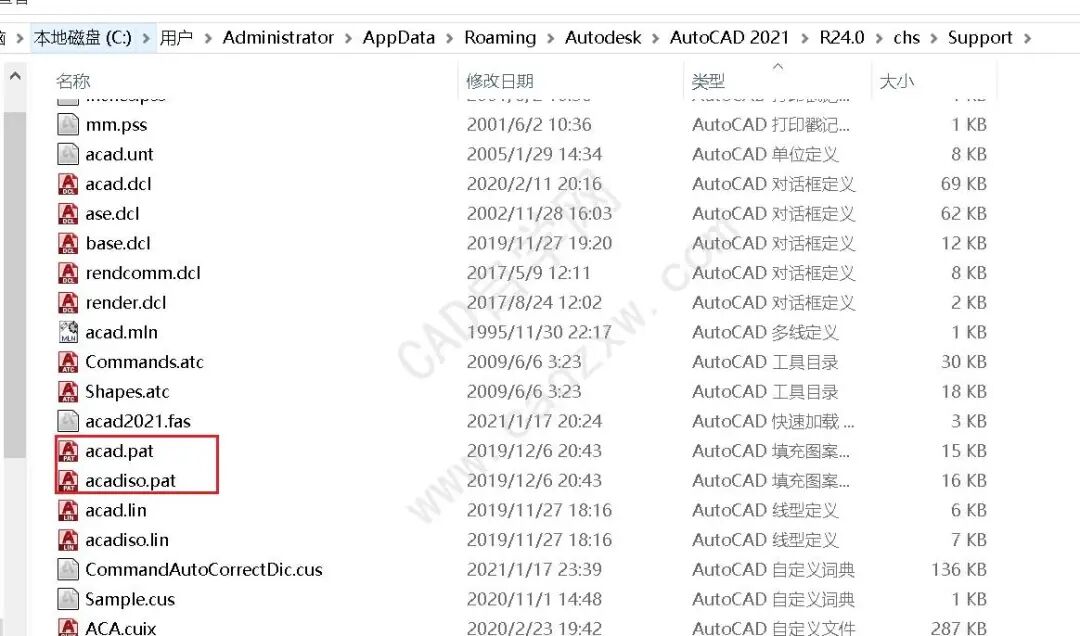

8、.pat

填充图案文件

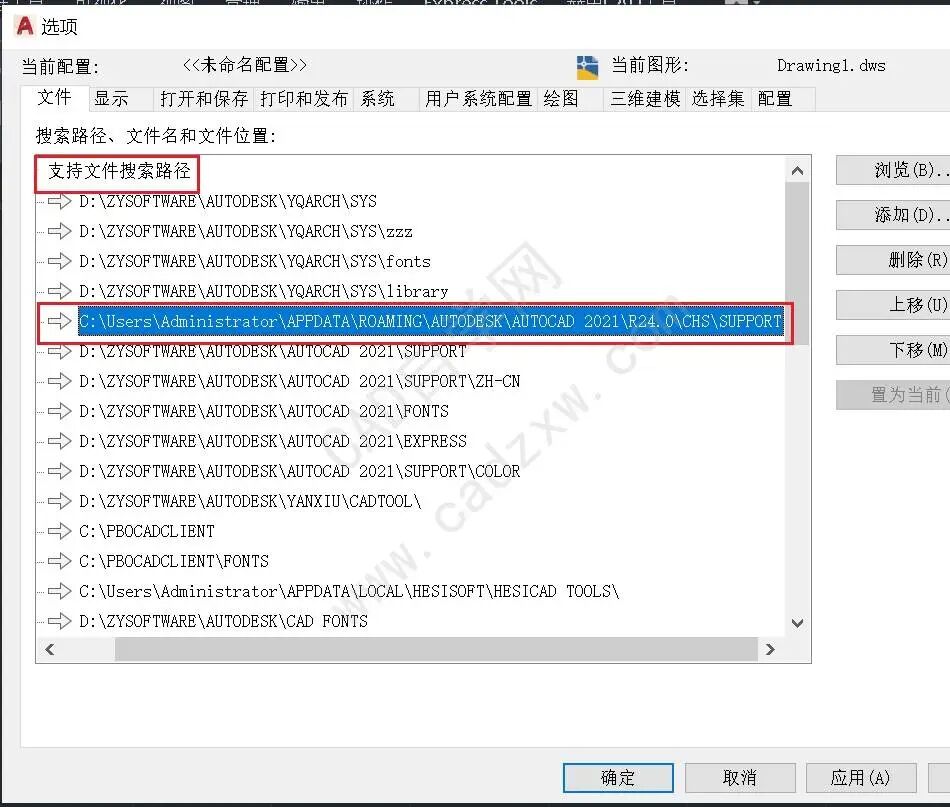

默认的存放在如下路径

9、.lin

线型文件

同上

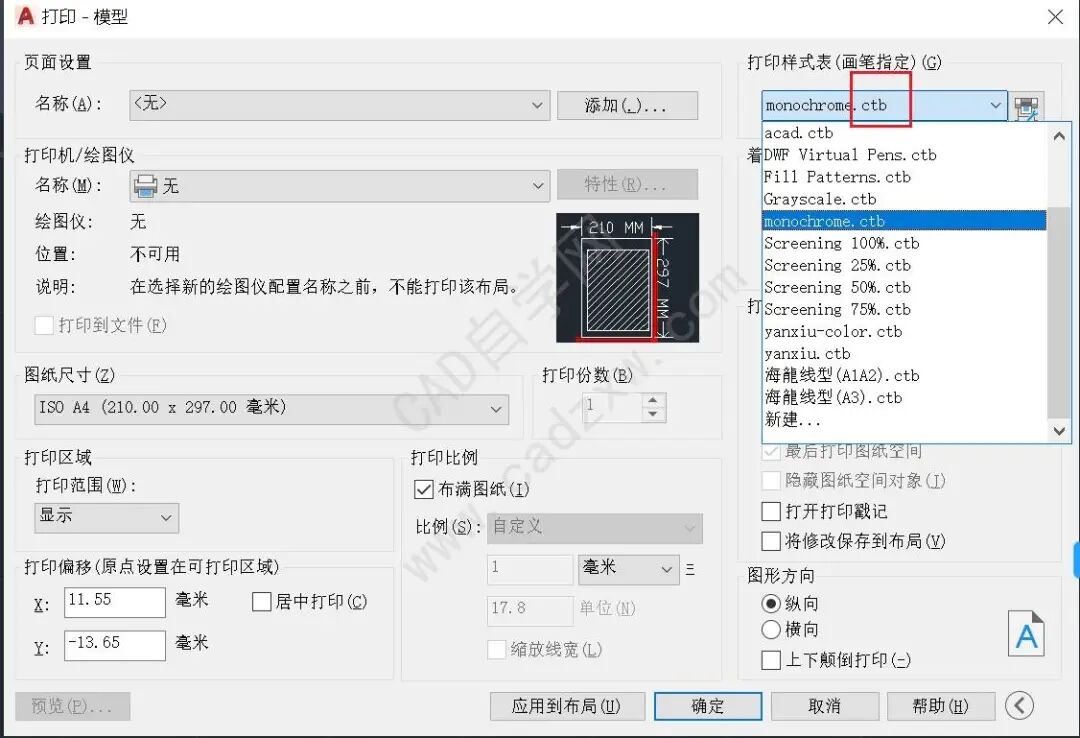

10、.ctb

颜色打印样式表，设置了每一个索引色对应的特性，比如线宽、颜色等。

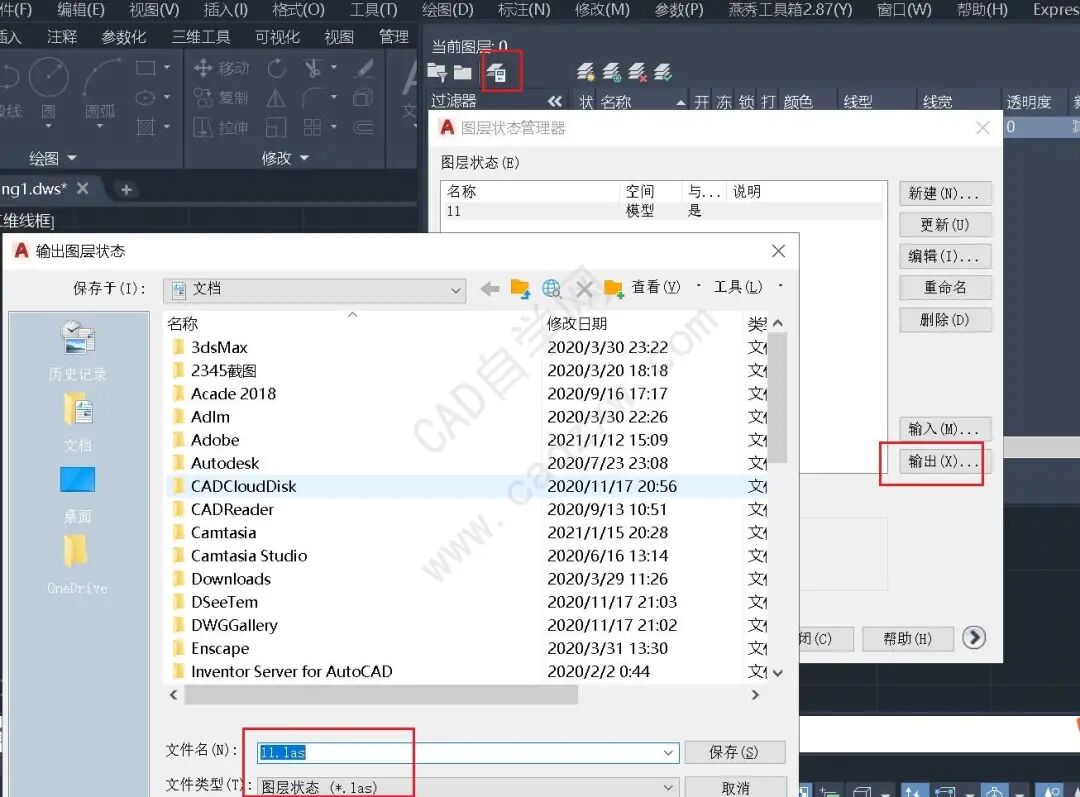

11、.las

图层状态文件

顾名思义保存了一些图层的状态，比如开关，冻结、锁定等

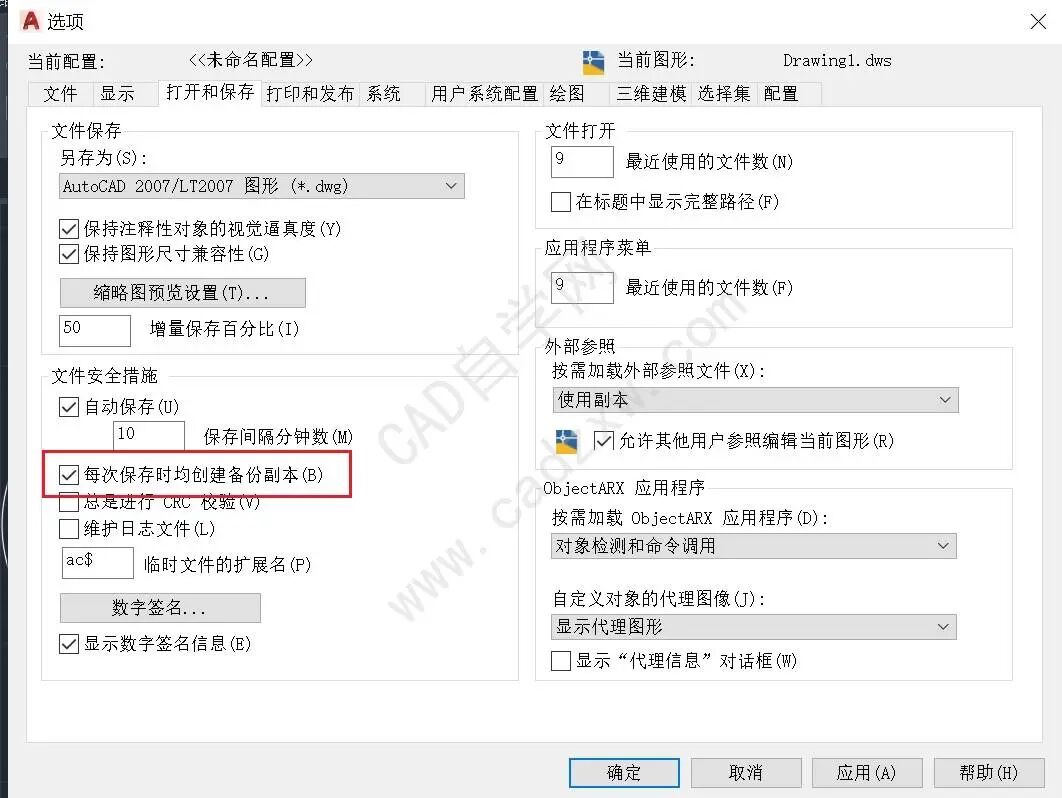

12、.bak

自动备份文件

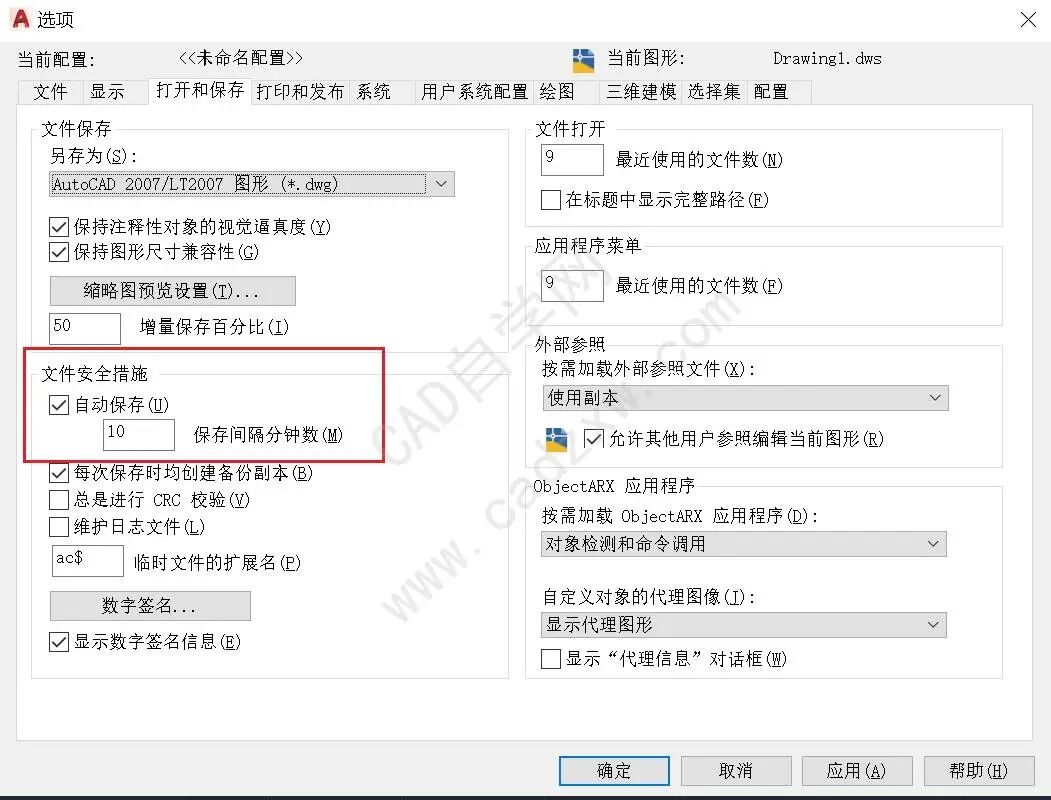

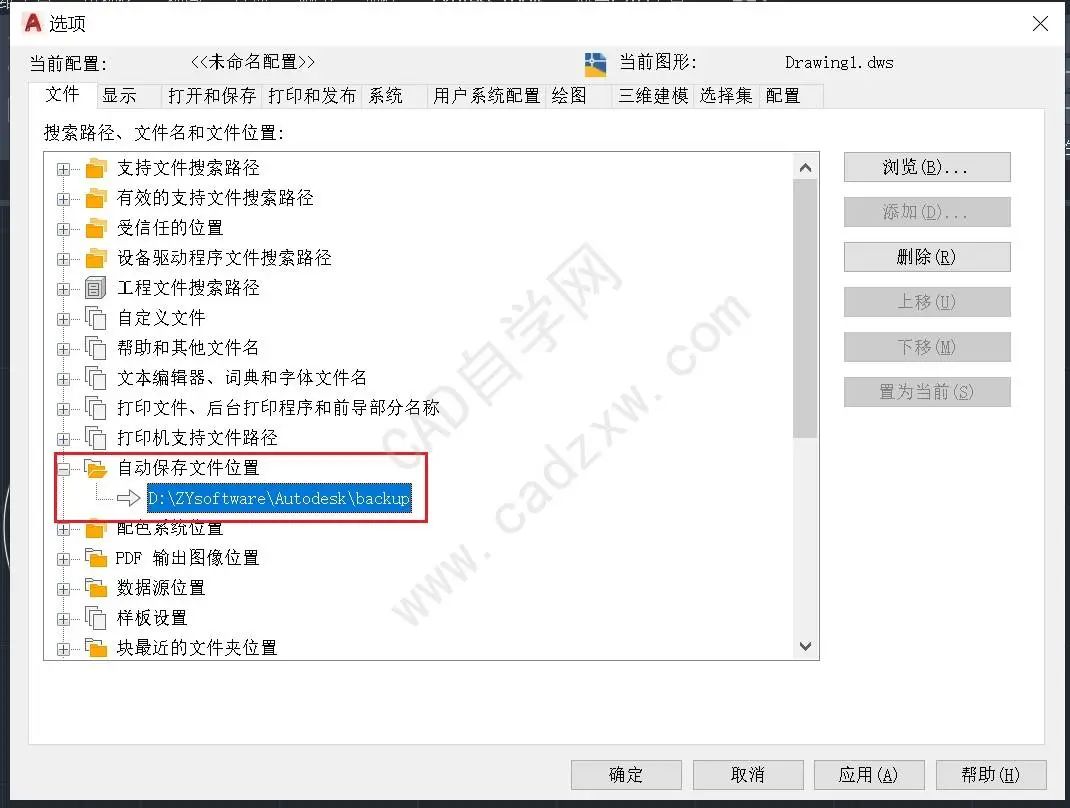

13、.sv$

自动保存文件

这个一定要开

默认保存在

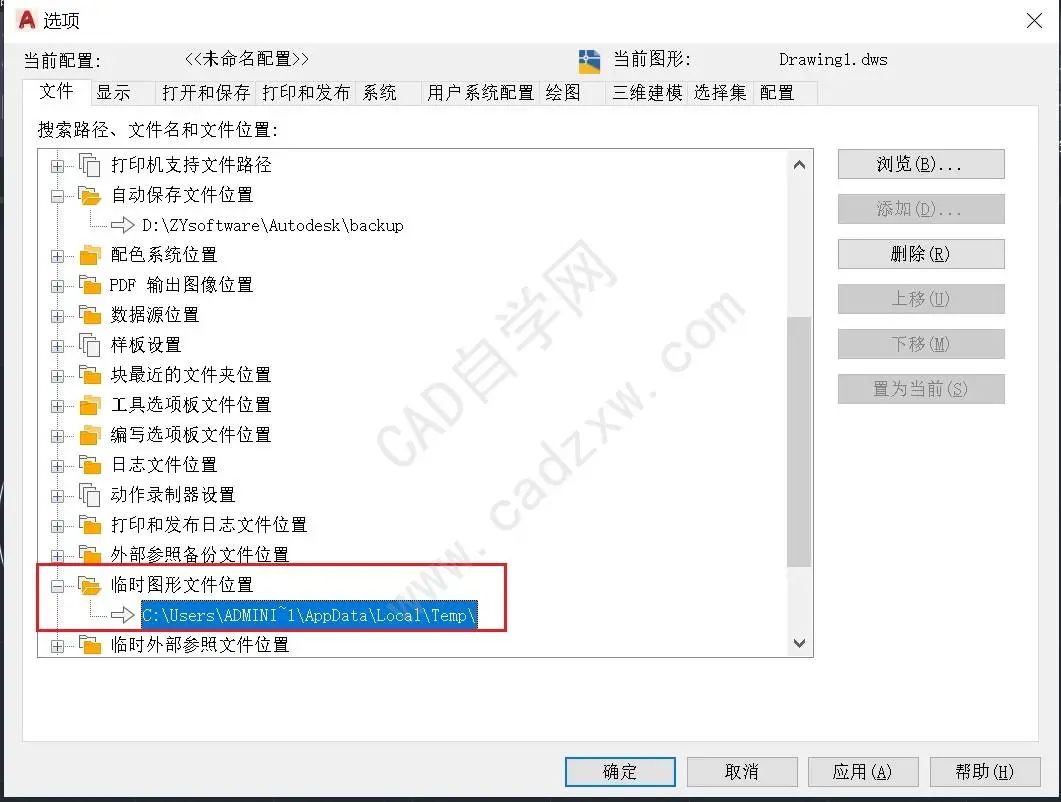

14、.ac$

临时文件

13、14有时候真实救命文件

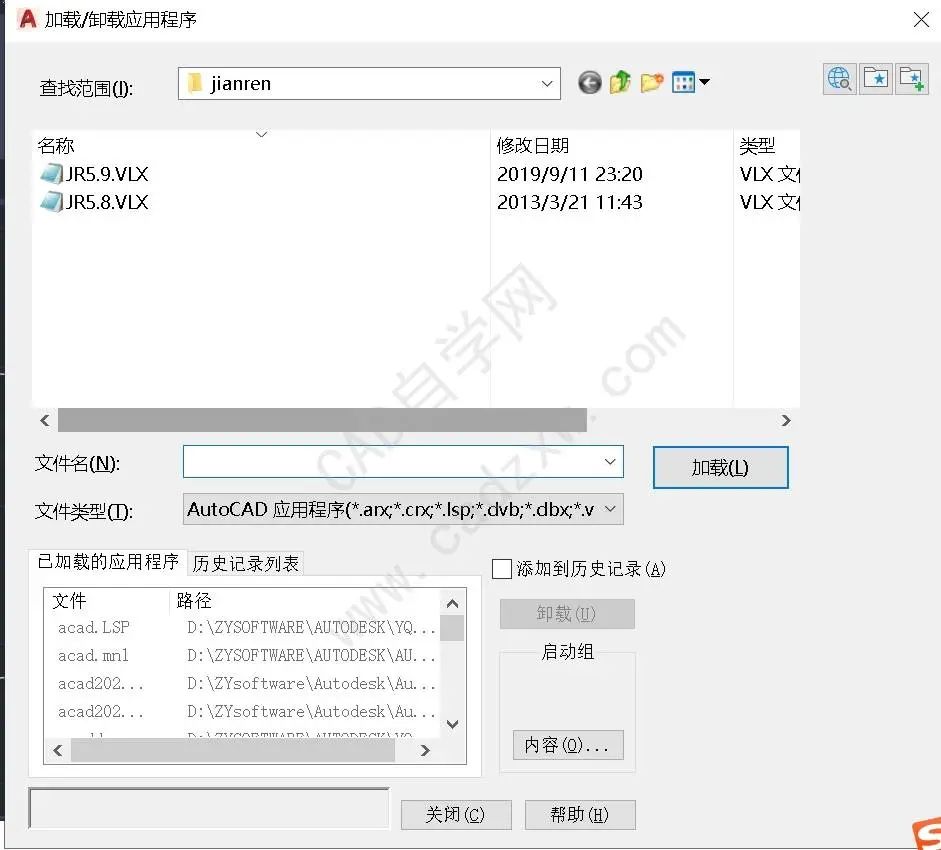

15、最后就是.lsp、.fas、.vlx

CAD插件文件

需要用时ap加载
