模型预览

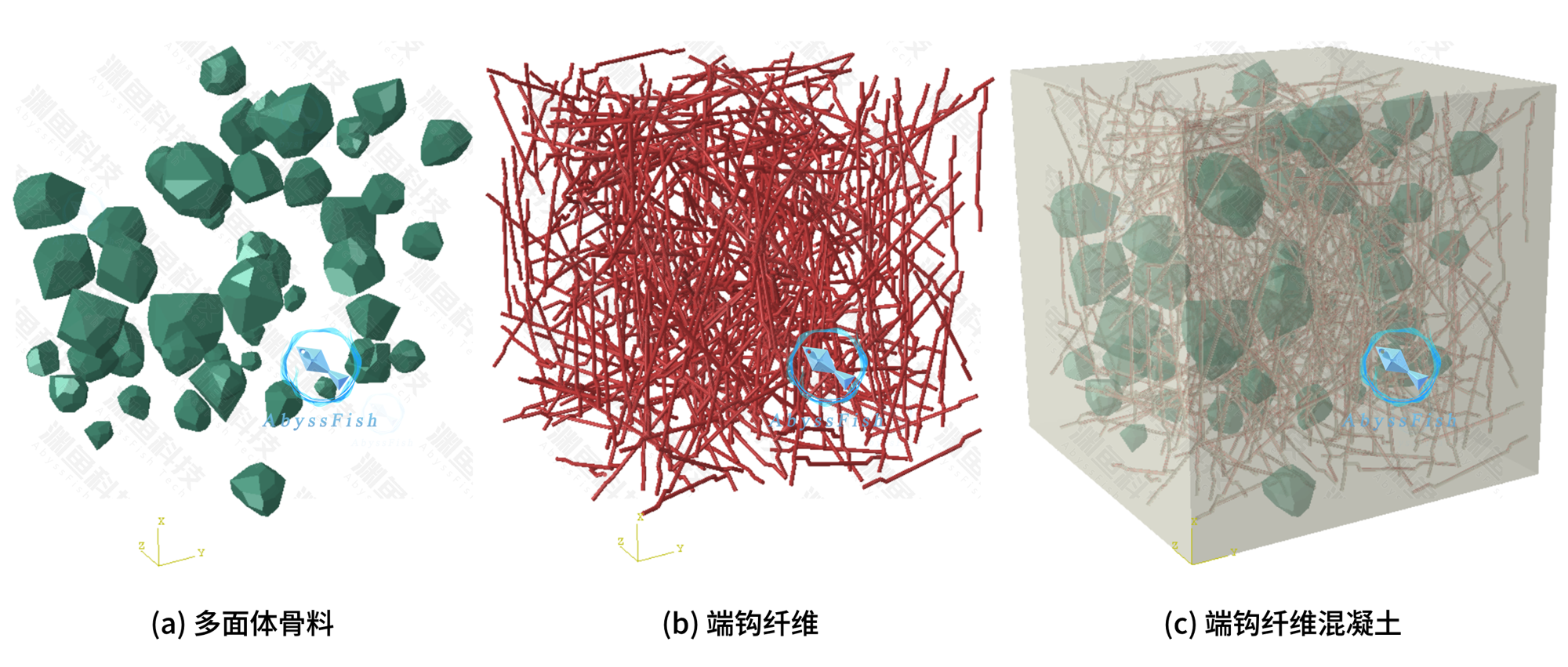

本案例为Abaqus内建立的包括多面体骨料、端钩纤维、长方体砂浆基体在内的三相纤维混凝土细观模型。本案例仅提供一种端钩纤维混凝土的参数化建模方案，生成Abaqus三维纤维混凝土几何模型，并未涉及材料属性、分析步、载荷等有限元模拟内容。

建模教程

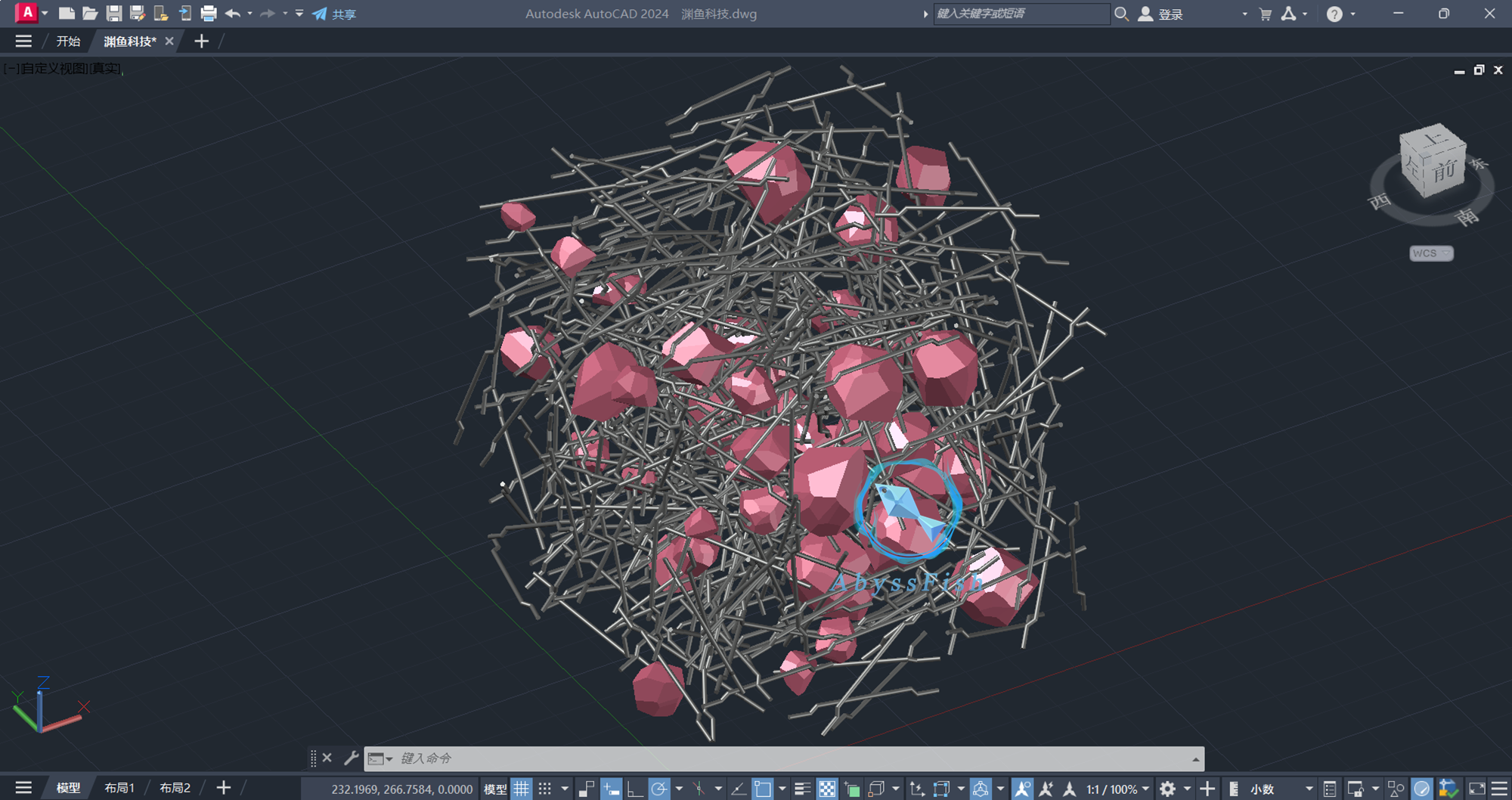

1.采用CAD多面体骨料及端钩纤维3D插件设置模型参数，在AutoCAD内建立端钩纤维及混凝土骨料模型，模型共包含三个图层，分别为端钩纤维、多面体骨料、外侧基体。

2.将端钩纤维、多面体骨料、外侧长方体基体分别导出为iges格式，具体操作为在AutoCAD内选择文件-输出-其他格式，然后选择需要导出的对象，并回车确认。

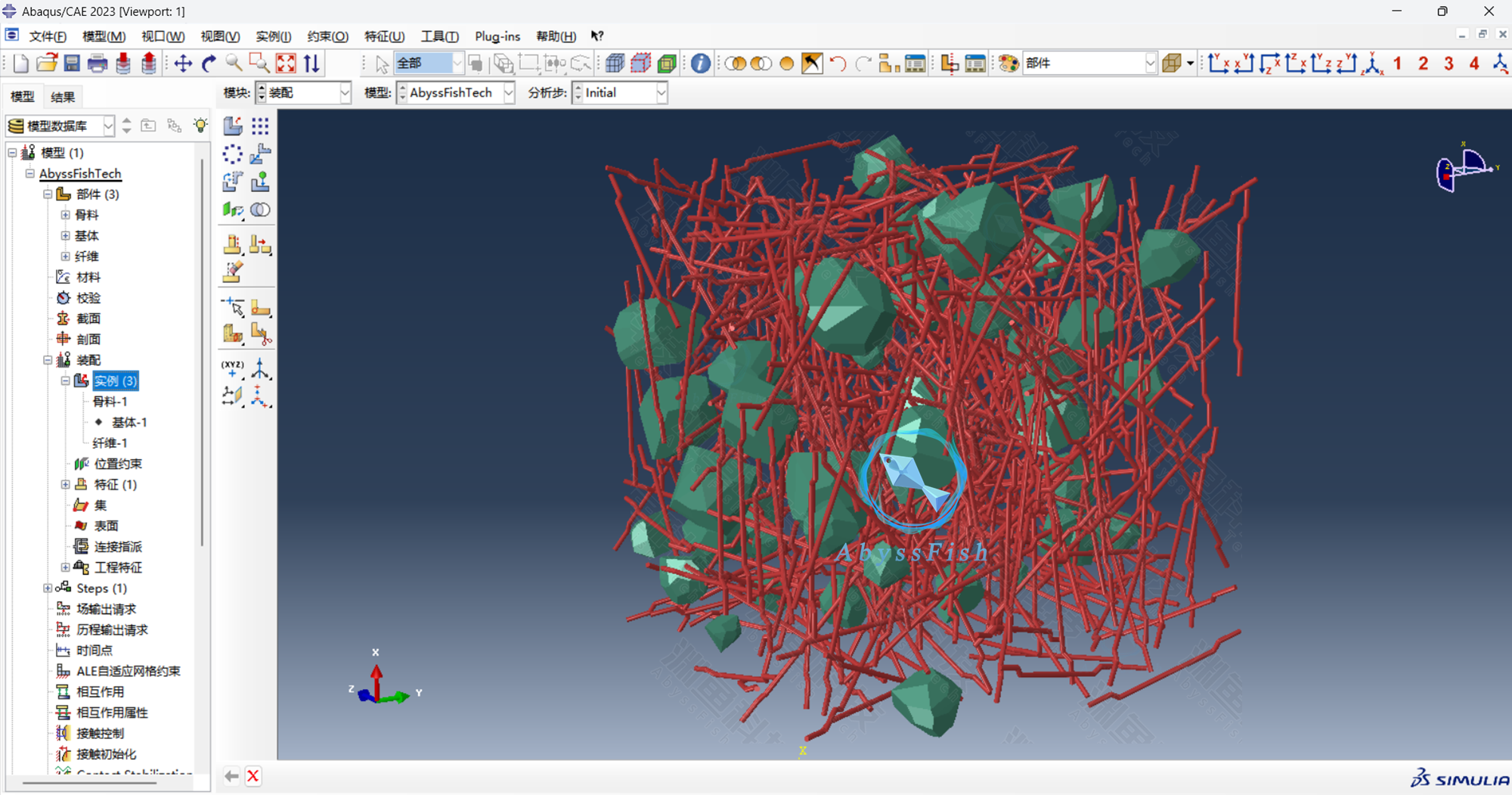

3.打开Abaqus CAE，通过文件-导入-部件，将三份iges文件分别导入到Abaqus内。

4.对三份部件进行装配，即可获得完整的端钩纤维混凝土模型。

5.可对手动对模型进行网格划分等操作，继续进行下一步的有限元仿真模拟。
