Ansys模型的检查和修复

Ansys模型的检查和修复

在学术中或者在研究生期间模型相对比较简单，多数为标准试样，例如：拉伸试样或者CT试样。然而，在工程中往往会碰到较为复杂的模型，特别是工程师在实际设计过程中会预留焊缝，导致部件之间有间隙。此外，在工作期间通常需要从solidwork或者UG等三维软件导入模型。因此，经常会遇到模型修复的问题。这篇文章主要针对那些不会使用Hypermesh的朋友，进行简单的CAE前处理。模型修复会导致网格划分失败或者在计算中矩阵的节点应力过大。推荐ANSYS spaceclaim模块进行快速检查和修复。

1.      表明spaceclaim的优势功能

操作技巧：鼠标左击可以直接选择面和线，三击左键可以直接选择体。

1.1   批量去除圆角、倒角和圆孔

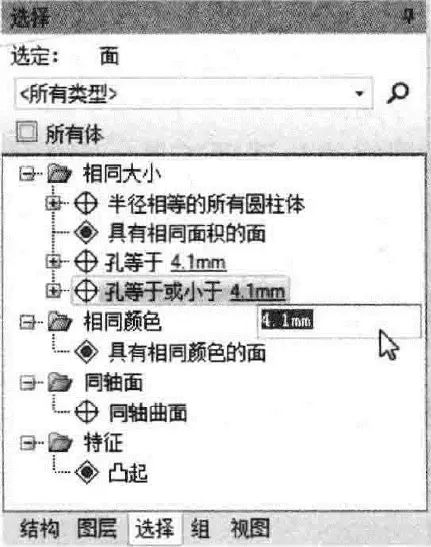

选择想要去除的圆孔，随后可以选择半径等于该圆孔半径的左右孔，以达到批量去除的目的。

1.2   具有中文界面

中文界面使初学者更易上手。

2.      检查功能

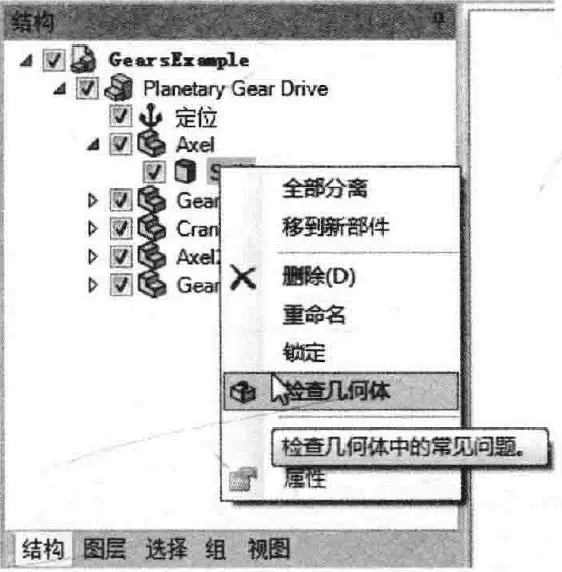

在检查功能中可以发现体中面面相交的位置，以进行快速修复。但是，不能保证可以检查出所有的缺陷。

3.      还有一些不能被软件识别的问题

在我的模型中还有两处模型缺陷，面面之间的间隙也会影响网格的划分。如果模型特别大和复杂，可以将模型切分成小块，在mesh过程中，缺陷的位置将显现出来。

4.      希望可以帮助更多的朋友，大家一起讨论，提高仿真技术。
