圆锥滚子轴承结构化网格划分

1.结构化网格划分思路

1-1、检查模型

1-1-1、观察模型（是否为对称模型，是否需要采用壳/线单元）

1-1-2、简化模型（去除非关键位置圆角，去除破面与多余线体）

1-2、 绘制引导面网格

1-2-1、切分实体、平面、绘制引导线

1-2-2、划分二维网格

1-3、 生成体网格

1-4、 检查网格

1-4-1、合并网格节点

1-4-2、检查自由边、T形边、网格质量

本案例采用模型如图1所示

图1

2.圆锥滚子轴承外圈结构化网格划分

2-1、检查模型

轴承外圈为轴对称模型，可以通过二维引导网格直接旋转扫掠获得结构化网格，去除非关键位置圆角后得到如图2所示

图2

2-2、绘制引导面网格

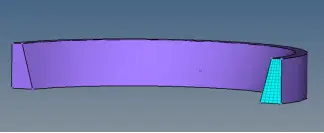

将轴承外圈切分为两个实体，如图3所示

图3

模型引导面为标准四边形，可直接使用2D中的automesh命令对引导面进行二维引导网格划分，如图4所示

图4

2-3、生成体网格

使用spin命令将二维引导面网格扫掠成3D网格，如图5所示

图5

2-4、检查网格

合并网格端面节点，同时检查有无T形边和自由边

 3. 圆锥滚子轴承内圈结构化网格划分

3-1、检查模型

轴承内圈为轴对称模型，可以通过二维引导网格直接旋转扫掠获得结构化网格，去除非关键位置圆角后得到如图6所示

图6

3-2、绘制引导面网格

将轴承内圈切分为两个实体，如图7所示

图7

轴承内圈存在较大的圆角，需要对引导面进行划分，划分后使用2D中的automesh命令对引导面进行二维引导网格划分，如图8所示

图8

3-3、生成体网格

使用spin命令将二维引导面网格扫掠成3D网格，如图9所示

图9

3-4、检查网格

合并网格端面节点，同时检查有无T形边和自由边

4. 圆锥滚子轴承滚子结构化网格划分

4-1、检查模型

轴承滚子为圆锥形状，采用旋转的方式生成网格必定会在滚子中心部位产生三角形单元，因此我们将圆锥滚子的一个底面作为2维网格引导面，通过solidmap命令生成结构化网格，滚子模型如图10所示

图10

4-2、绘制引导面网格

绘制如图11所示二位引导面网格

图11

4-3、生成体网格

使用solidmap命令生成体网格，同时阵列复制，如图12所示

图12

4-4、检查网格

检查有无T形边和自由边

5.最终模型

最终网格模型如图13所示

图13
