微模块数据机房：定义、方案与设计要点

微模块数据中心，是按照行业标准对数据中心场地进行微模块划分，即把整个数据中心分为若干个独立区域，每个区域的规模、功率负载、配置等均按照统一标准进行设计。 真正的微模块数据中心，制冷、供电及管理系统都应实现区域化、微模块，互不干扰，可以独立运行，无共享部分，微模块给数据中心带来了-系列的优势。

   IDM (Integrated Data Center Module)模块化数据中心(物理基础设施)主要面向中小型数

据中心需求，整合了模块化UPS、电池、供配电、行级制冷、密封通道、动环监控、机柜等众多子系统，采用模块化、标准化、产品化设计，具有安全可靠，高效节能、按需部署、灵活扩容和智能管理等优点，是目前行业内主流的数据中心基础设施方案之一。IDM产品分为IDM1000系列- -体化机柜、IDM2000系列微模块冷通道产品。IDM1000系列单机柜、2个-6个机柜给标准，如超过6个机柜，采用2套IDM1000组合。单排最大建议不超过12个机柜。

IDM2000系列双排冷通道机房机柜从10个柜至30个柜可选。

乐品网络微模块数据中心

微模块机房五大必选系统加一个选配系统

1、机柜系统2、电力分配系统3、制冷系统4、UPS系统5、监控系统6、消防系统(单机柜/单排柜选配)，双排柜单独采购。

单机柜产品介绍:

乐品网络智能一体柜

单排柜产品介绍

乐品网络单排机柜

微模块方案概述

每一套微模块就是一个标准的数据中心，包含IDC数据中心应具备的供配电系统、制冷系统、综合运维管理系统、消防系统，各微模块之间相互独立性,运行时互不干扰，IT 设备稳定性和可靠性得以提高。

微模块基础设施如基础底座、框架、电池柜、电池组、IT 机柜、顶部封闭反板、通道门、闭门器等能在工厂按统一标准配备和预制。设计者根据用户IT机柜负荷要求，通过ICEPAK、6SigmaET、 Flotherm 软件建模，按照IT负荷散热和进排风需求，优化设计有组织散热和进排风模型，为用户快速定制最优方案。最优方案结合工厂预制的优势，缩短方案设计和现场组装时间，最大化的提高交付速度。

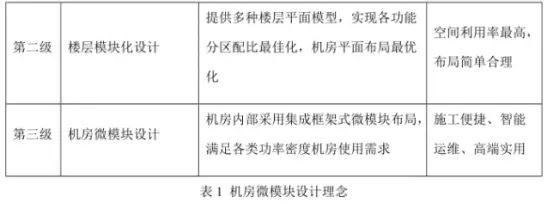

表1模块化设计理念

模块化设计理念贯彻园区、楼层及机房三个层面，各层面相辅相成，匹配得当，让数据机房达到合理规划、节约投资、施工便捷、智能运维的效果。

乐品网络微模块设计方案

1.2传统建设模型

国内数据中心机房大部分仍采用传统的地板下送风+冷热通道隔离+冷通道封闭的非框架式模块化设计，根据电源及空调设备摆放位置的不同，大致可以划分为电源及空调均内置、电源及空调均外置、电源外置空调内置三种模型。这三种模型均采用了冷通道封闭，制冷方式可采用地板下送风或者行间空调就近送风两种模式，在单列机柜数量不多或单机架功耗不高的情况下，可以将UPS及蓄电池内置在模块内部。在施工安装时，这三种模式通常都要求做600mm高架空地板，且所有设备的机墩需要焊接固定，整体建设周期长，不易拓展。

1.3微模块应用方案及典型配置

相对传统建设模型，微模块数据中心能改善施工繁琐周期长，统一质量标准，解决机房末端智能运维的问题。框架式微模块相对非框架微模块，能更好的实现集成化、定制化和工厂预制，以适应中高功率密度及未来整机柜(云柜)的应用需求，本文以框架式微模块数据中心的优势展开讨论。根据单机柜功率密度不同，框架式微模块也可以分为高、中、低三类方案，以高功率密度框架式微模块应用方案为例阐述三种模式

乐品网络微模块

框架式微模块方案优势

1.安全高可靠

严格执行国内外主流数据中心建设标准和工艺规范，最大限度保障IT设备稳定运行;

电源采用2N冗余设计，空调采用N+1冗余设计，采用高倍率蓄电池, .保证系统运行的安全性与可用性;

具备完整的安全策略和可靠安全手段，做到了器件级、设备级、系统级三重防护可靠设计:数字化、智能化、网络化运维管理系统，确保数据中心的高效安全运营;

采用环保材料制作设备，保证人员工作安全和环境舒适性;

微模块平时运行时，反板处于密封闭合的状态，当发生火灾时反板在消防体系的控制逻辑的驱动下全部打开。更佳有效的提高

FM200、IG541、 高压细水雾的灭火性能，提高数据中心运行的安全效率，降低运行安全风险。

2.绿色高能效

高效节能的行间制冷系统，靠近IT设备热源配置就近制冷，缩短送风及回风距离，通过封闭冷通道和高气密性设计实现气流组织最优化，提升制冷效率;

采用高效率列间空调和EC变频风机，实现精准制冷和变频节能;

采用高效率模块化UPS或高压直流(具备ECO经济运行模式、 模块休眠功能)，电源系统效率高达96%;

根据案例实测数据，框架式微模块可实现PUE<1.45。

3.快速部署

产品模块化、配件统-一化、 生产标准化:

所有组件工厂预制，统一编码，拆卸搬运灵活，在机柜、空调、电源、电池、配电等设备陆续到场前进行框架组装，施工现场管理便捷;

微模块底座自带高度可调节地脚螺丝(20mm范围内可调)，针对厂房地面不完全平整的问题，可以节省客户对地面水平修葺成本。因此,无论对于新建厂“房，还是旧厂房改造，底座的可调性具有很大的意义:

将机柜拖至机柜空位，单人或两人将机柜推入微模块即可，方便快捷;

为保障机柜在数据中心的安全运行，需要将机柜进行并柜，目的是当发生地震时，降低机柜的静态加速，提升抗倾斜度和稳定性; .

根据项目现场实测数据，单个微模块安装加调测的进度可达6人.5天/套;

建设周期由传统的2-3月缩短至1-1.5个月，快速组装后即可投入使用，最大化的提高交付速度。

4.智能云管理

配置智能友好的集中监控运维管理系统，覆盖综合布线、动力监控、视频安防监控、出入口控制、环境设备集中监控、火灾自动报警及消

防联动控制等子系统的管理，实时监控各模块运行状态，实现7*24小时无人值守;

每个微模块均配置- -台平板电脑( 或触摸屏)，连接综合运维管理系统，通过平板电脑实时查看微模块内设备运行数据与告警信息，进行日常

巡检与故障处理，降低运维人员直接操作设备导致误操作的概率，提升设备运行安全性;

具备多种数据管理方式和强大的报表功能，通过能效管理、3D虚拟展.示等功能，实现对机房的精细化管理，提高运维管理效率和降低运营成本。.

5.成效分析

根据实际案例测算，同等功率情况下采用框架式微模块设计方案相比传统模块化数据中心方案，可以降低客户运营成本约30%，扩容能力增强约30%，节省能耗达20~30%，建设交付周期提前50%;.

在不知未来机柜需求数量的情况下，采用微模块布局是最佳选择。按需实施分期部署，减少前期一.次性投资金额，缩短了资金占用周期，进一步提高投资回报率。后期扩容通过工厂预制，批量复制，快速组装即可投入使用。

宁波乐品网络有限公司高标准机房设备一站式制造商
